M416枪管3D建模教程

木易
原创
发布时间: 2025-06-09 21:46:36 | 阅读数 0收藏数 0评论数 0
封面
本教程通过18个详细步骤,基于SolidWorks软件实现M416步枪枪管的精准建模,涵盖草图绘制、尺寸标注、特征操作等核心功能。
1

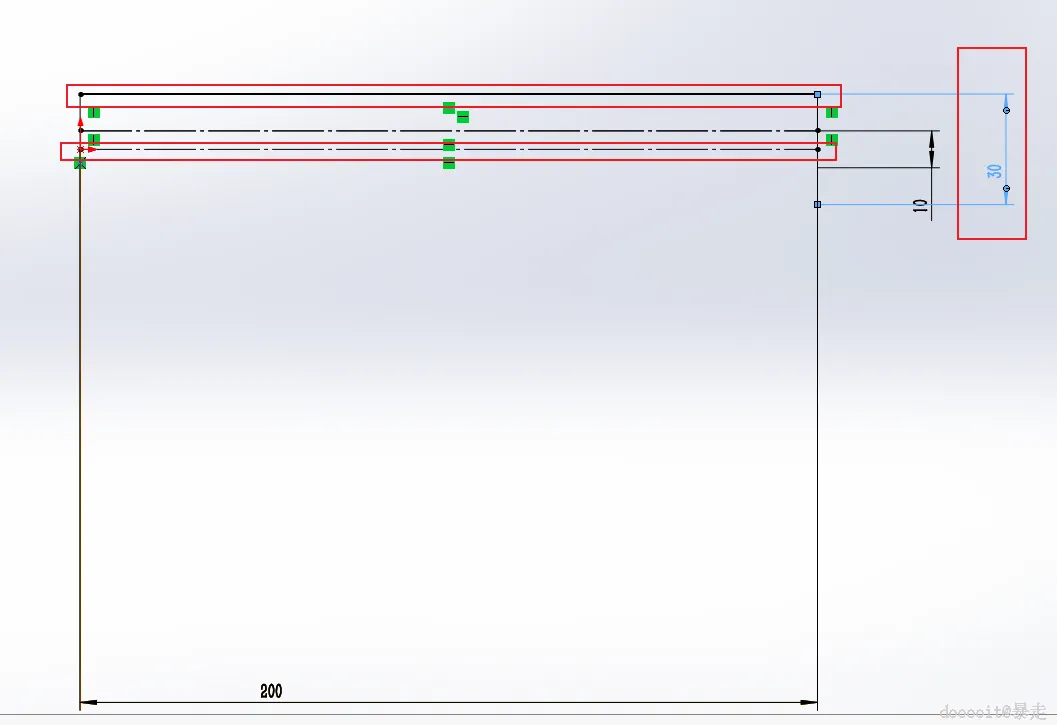

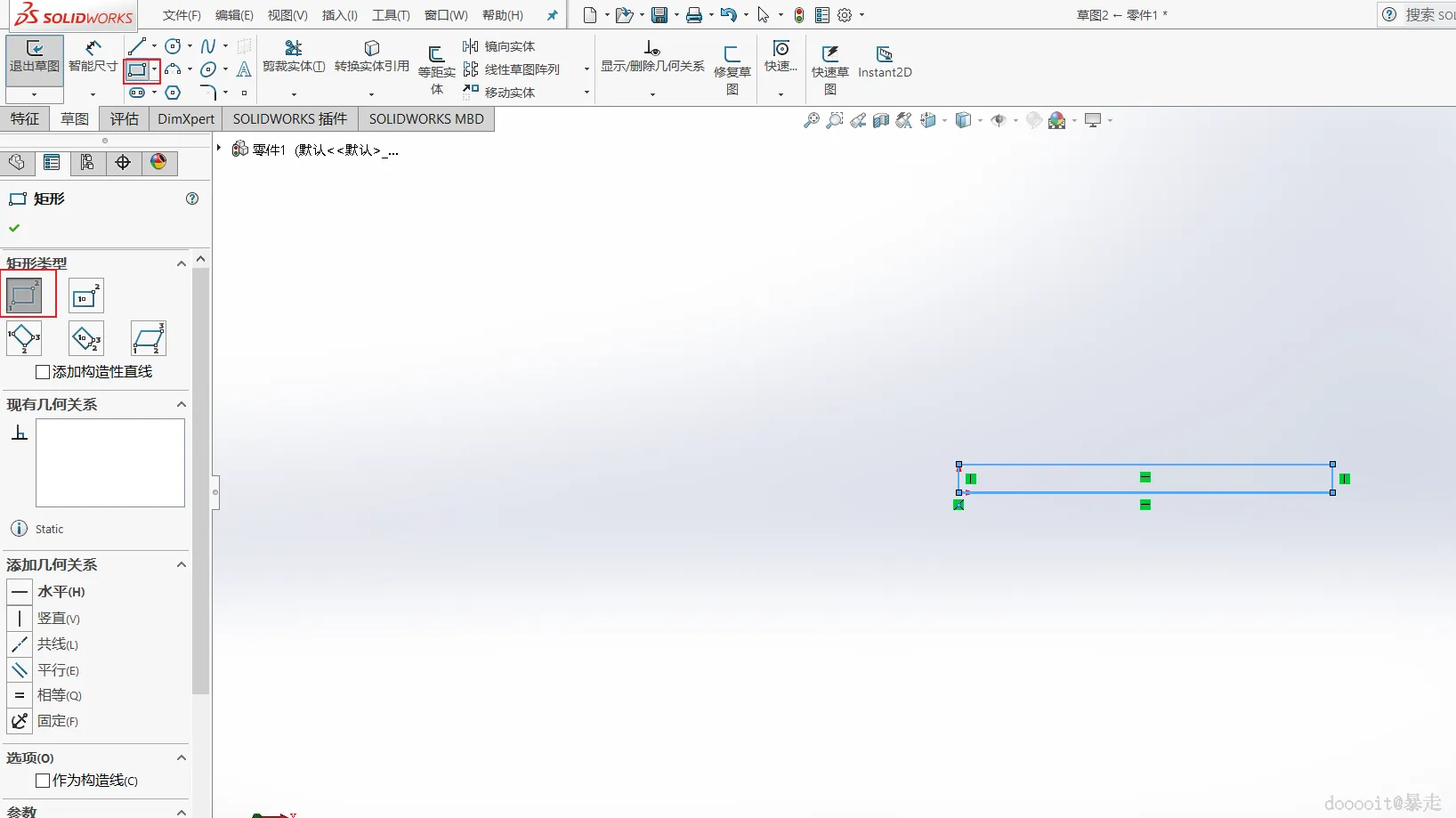

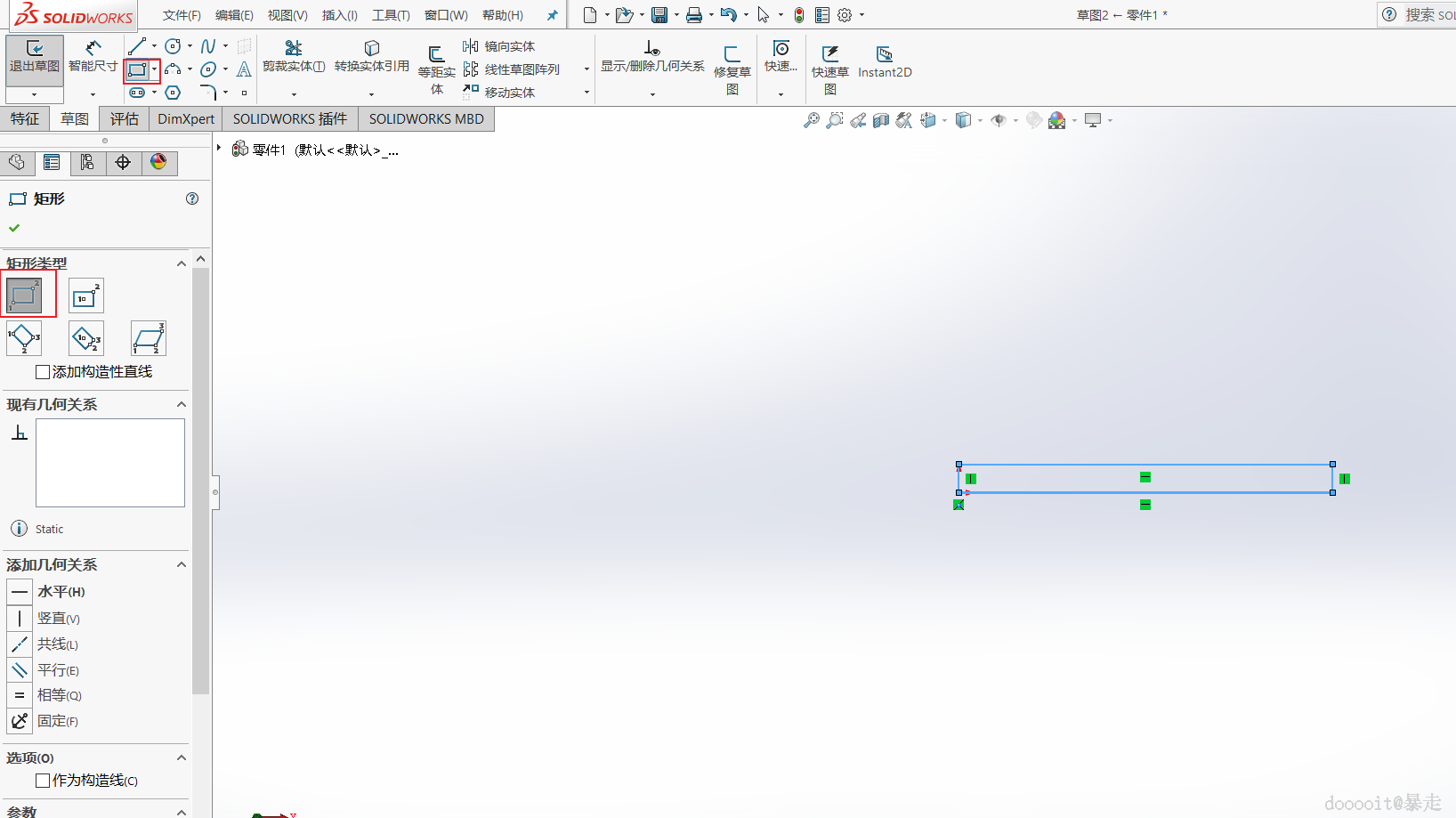

创建基础草图并绘制矩形

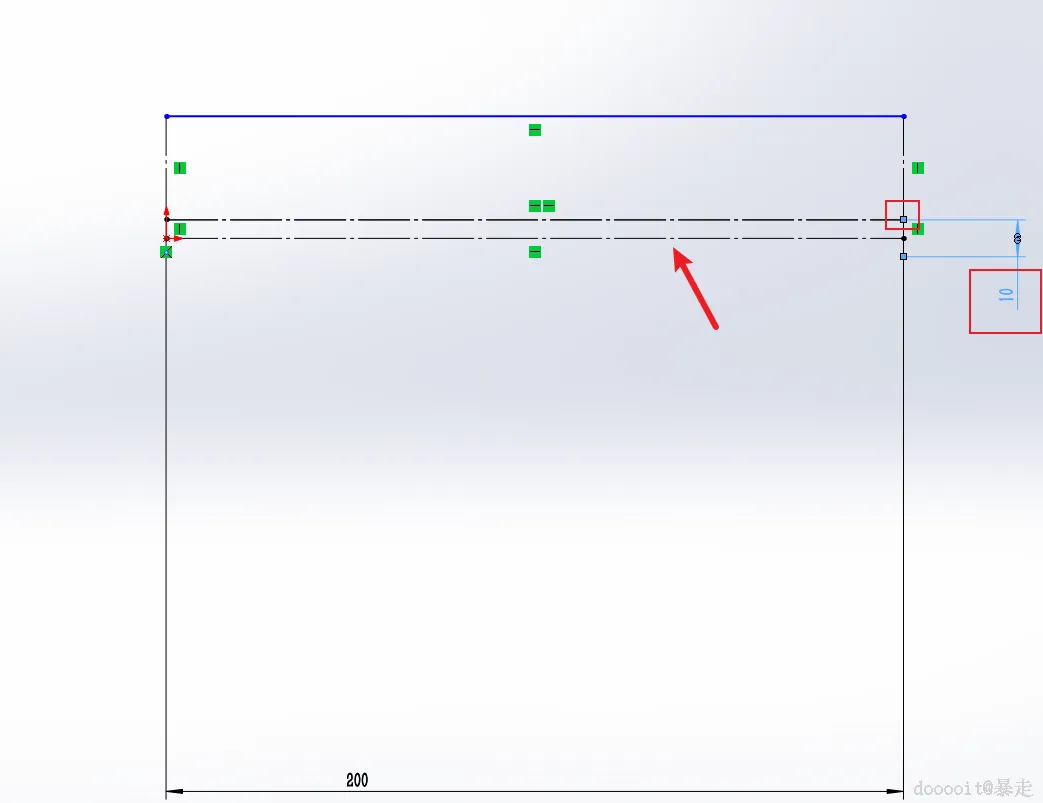

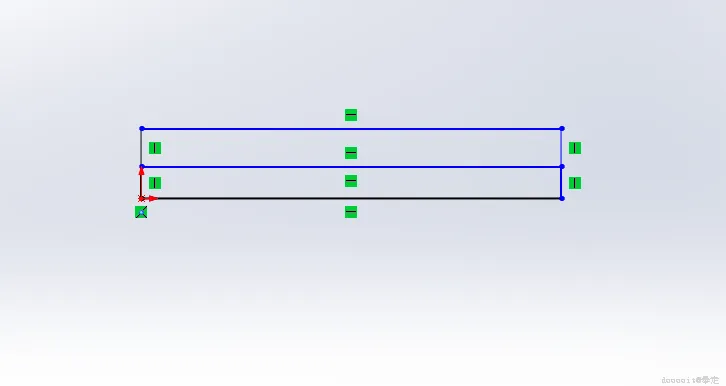

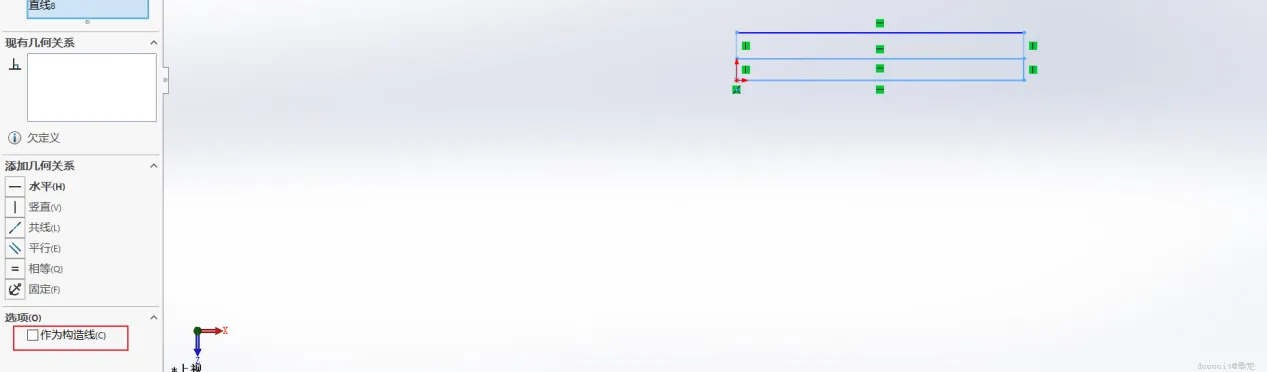

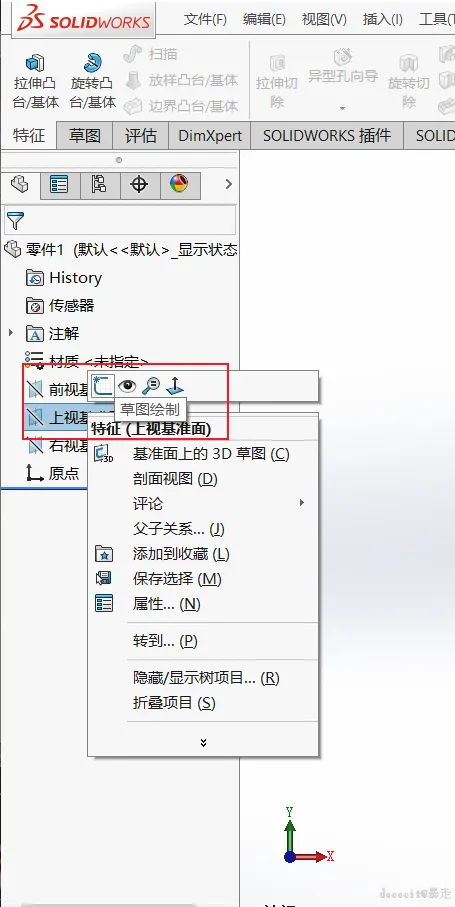

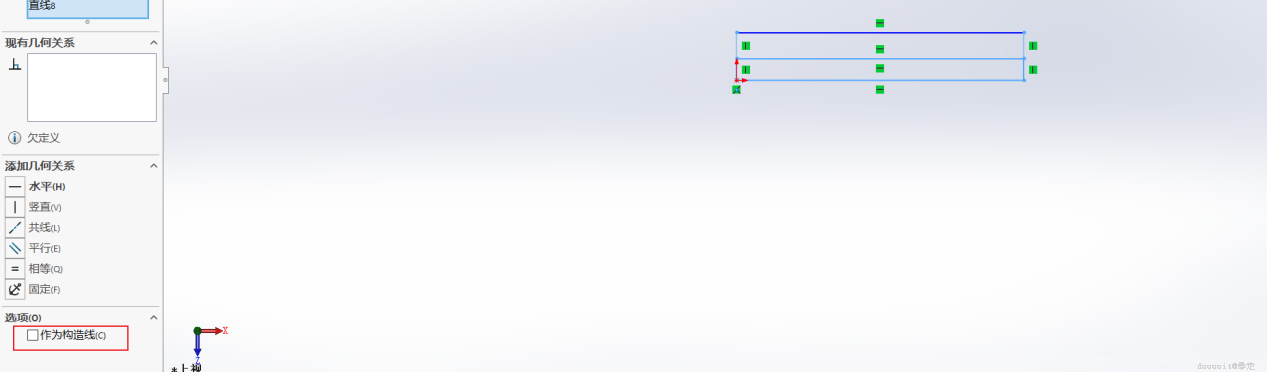

选择上视基准面作为草图绘制的基础平面,使用矩形工具绘制两个叠加矩形,将下方矩形的底边转换为构造线(右键单击边线→勾选“构造几何体”)。

2

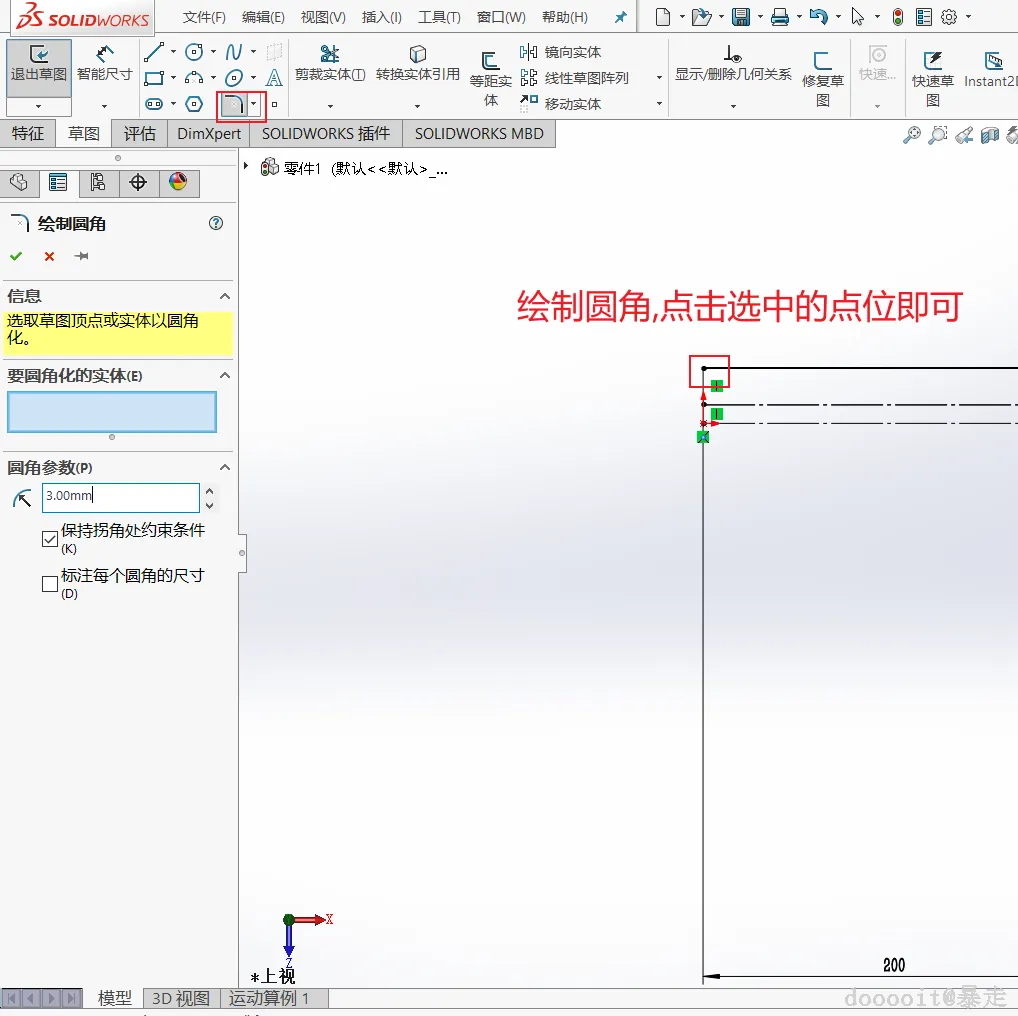

标注关键尺寸与倒圆角

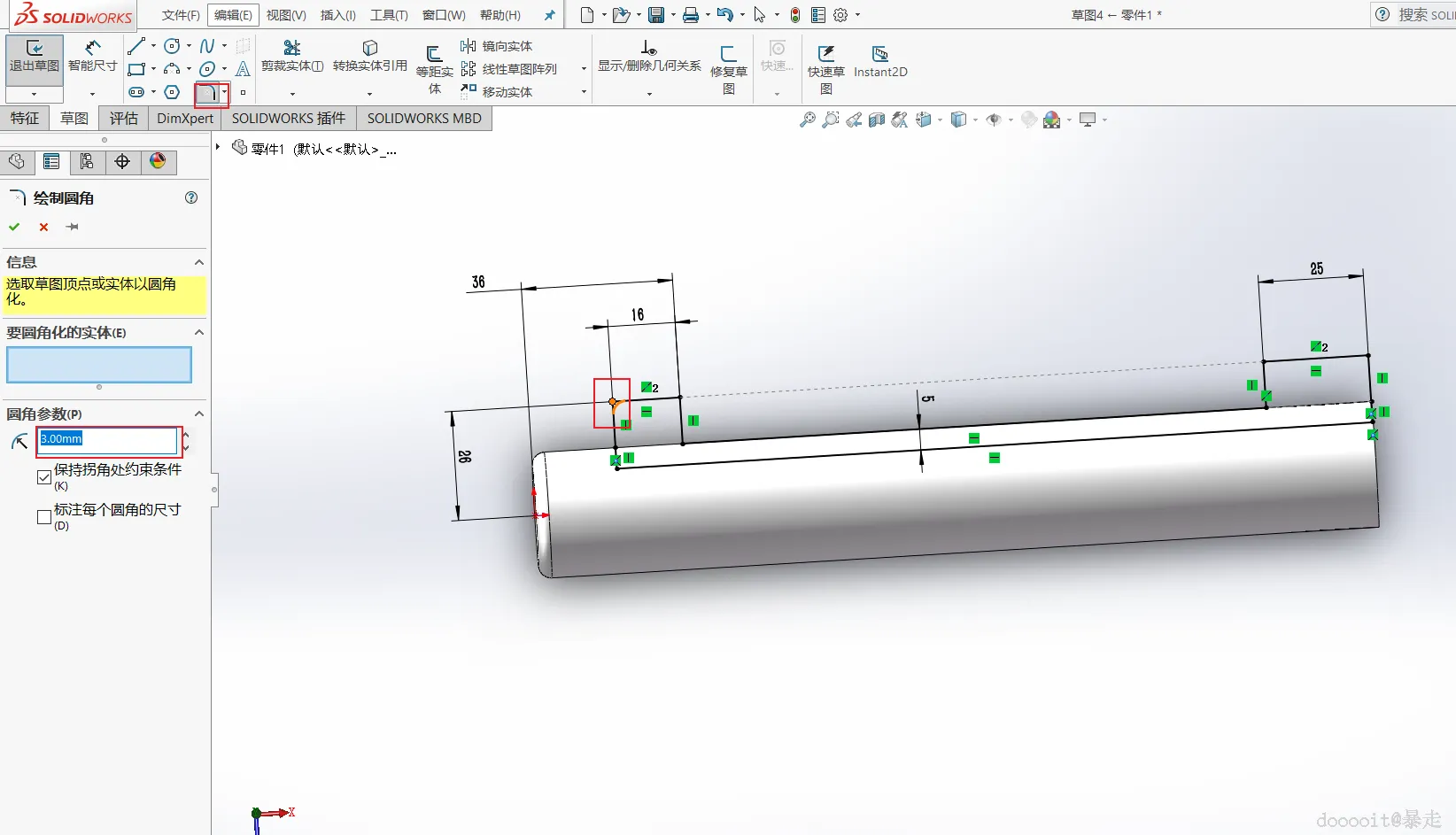

使用智能尺寸(按住左键下滑)标注矩形宽度为12mm,高度为38mm,对矩形四角添加圆角,尺寸为3mm(「圆角工具」→输入半径→选择边角)。

3

旋转生成主体

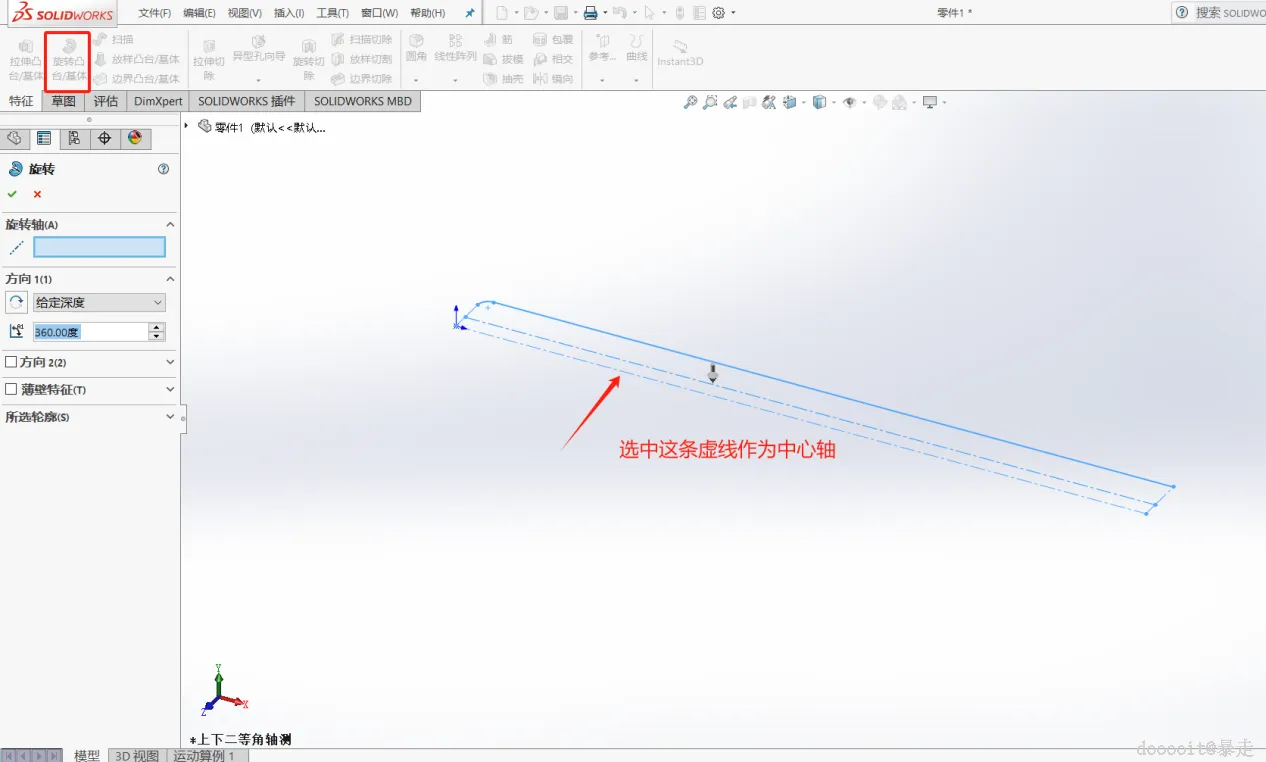

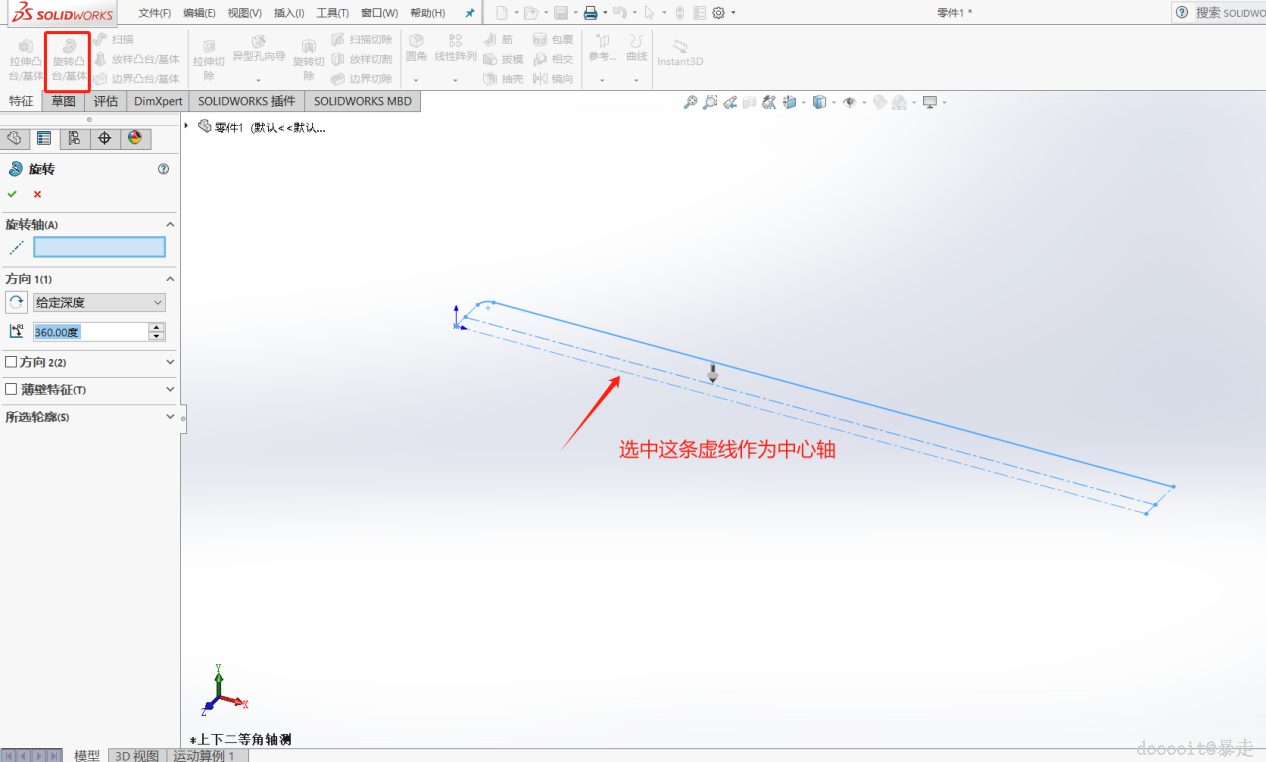

退出草图,选择旋转凸台命令,设置旋转轴为竖直中心线,角度360°,生成圆柱形基体。

4

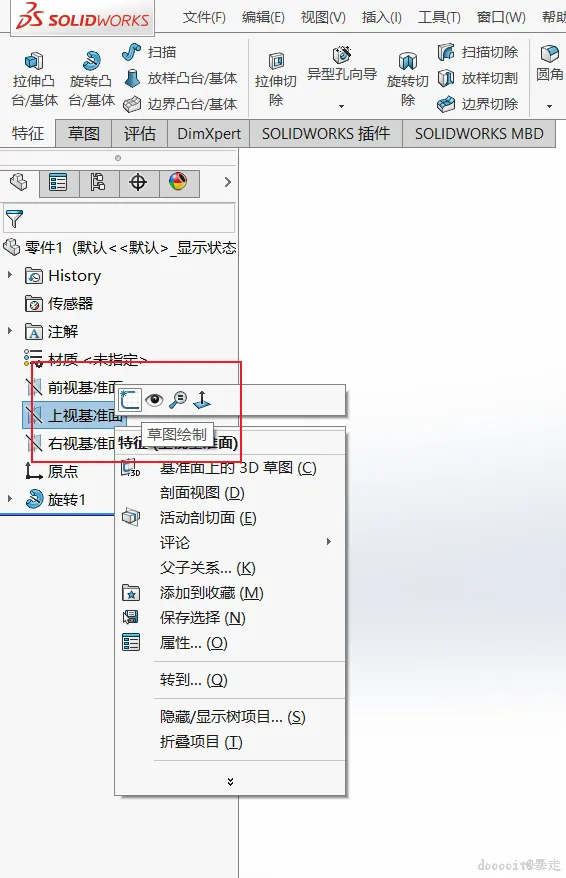

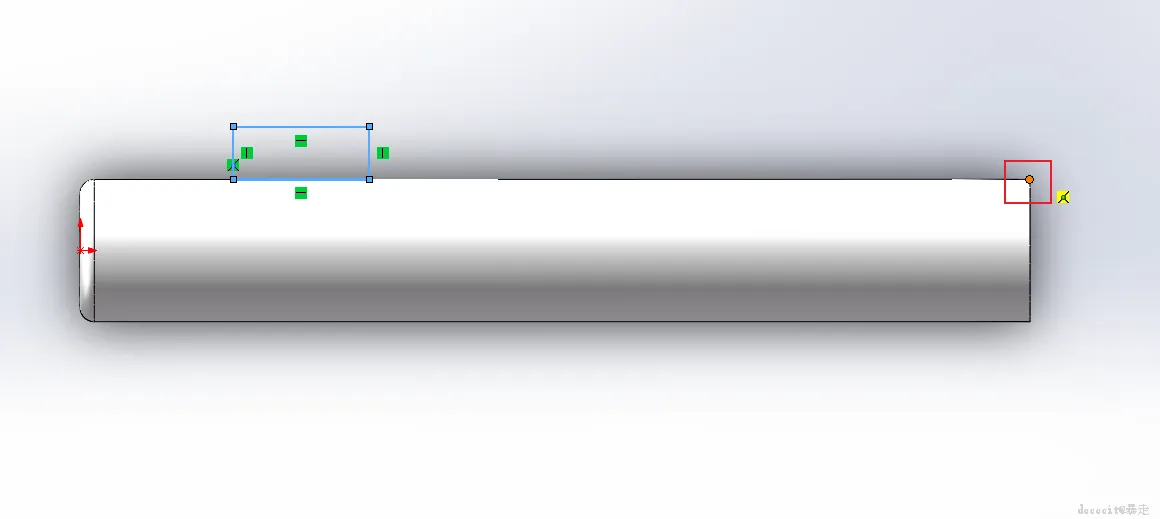

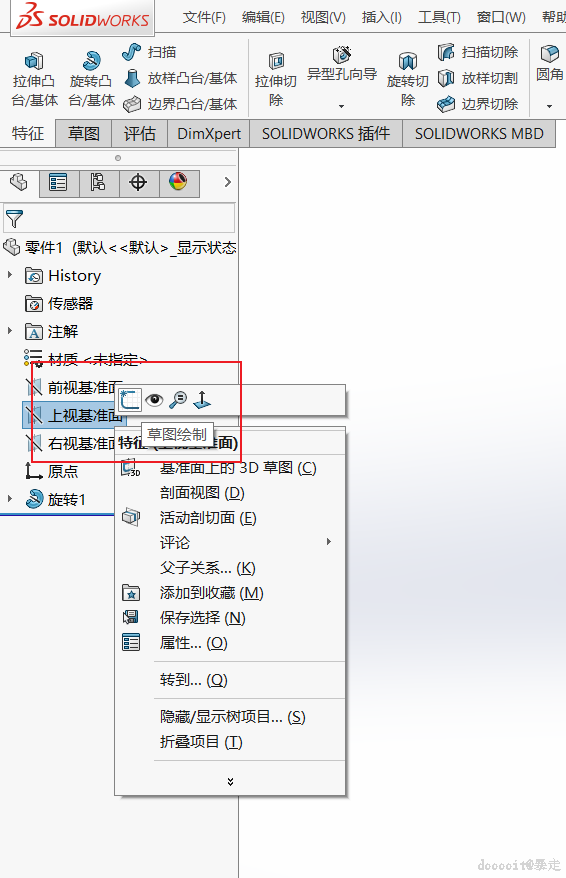

绘制上视基准面

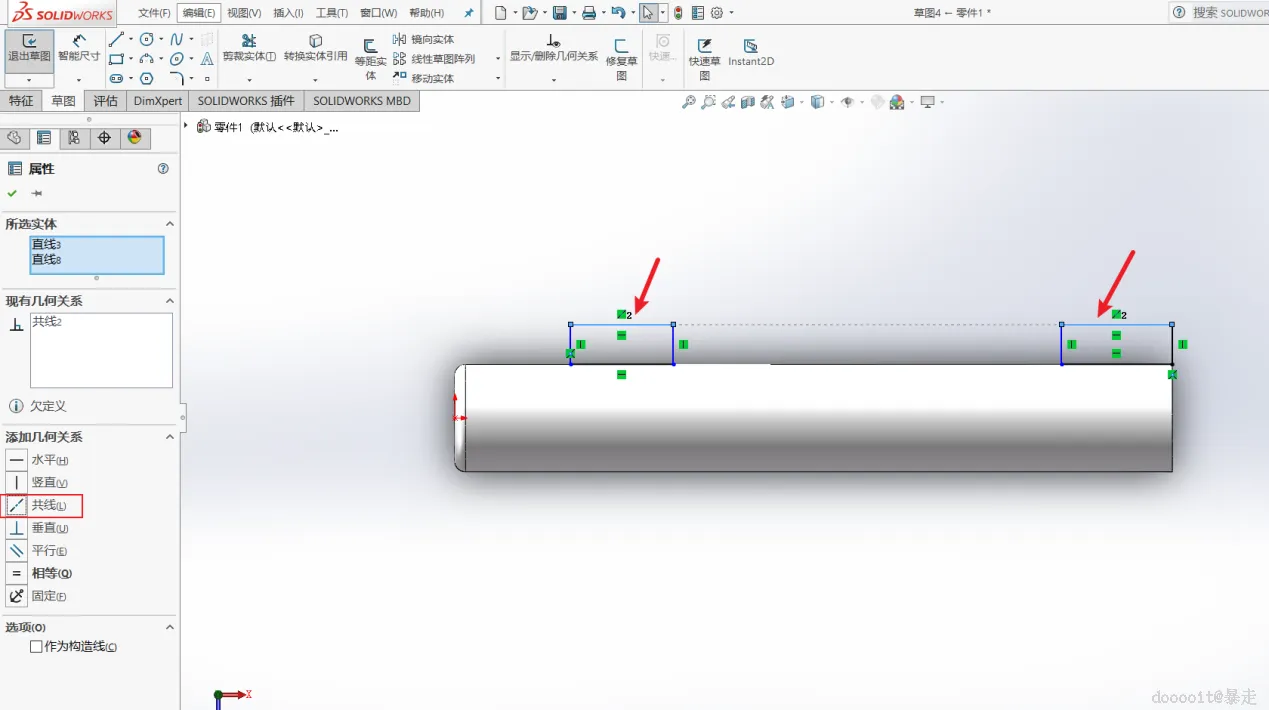

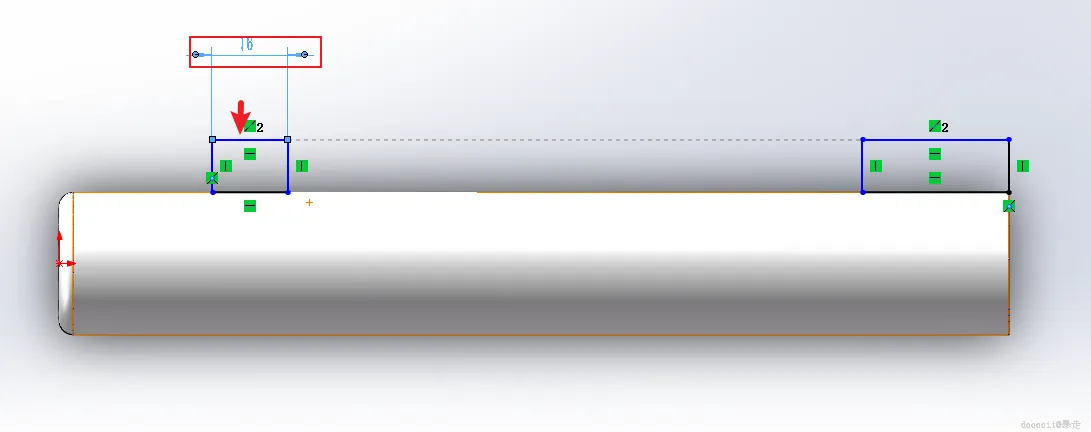

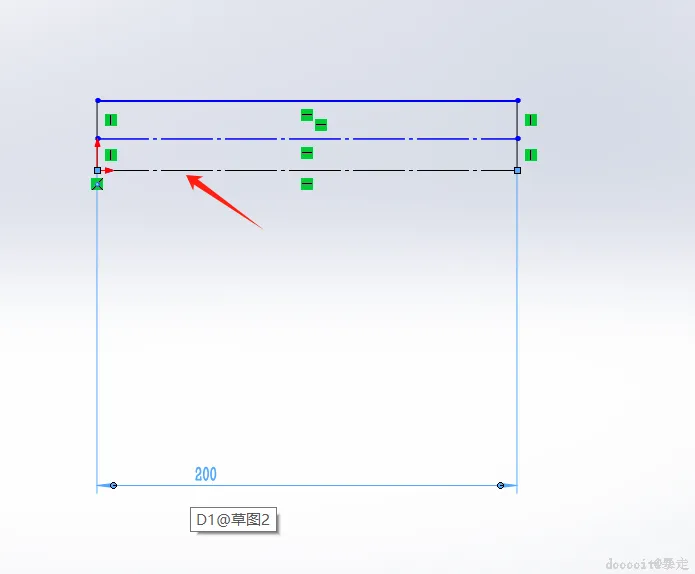

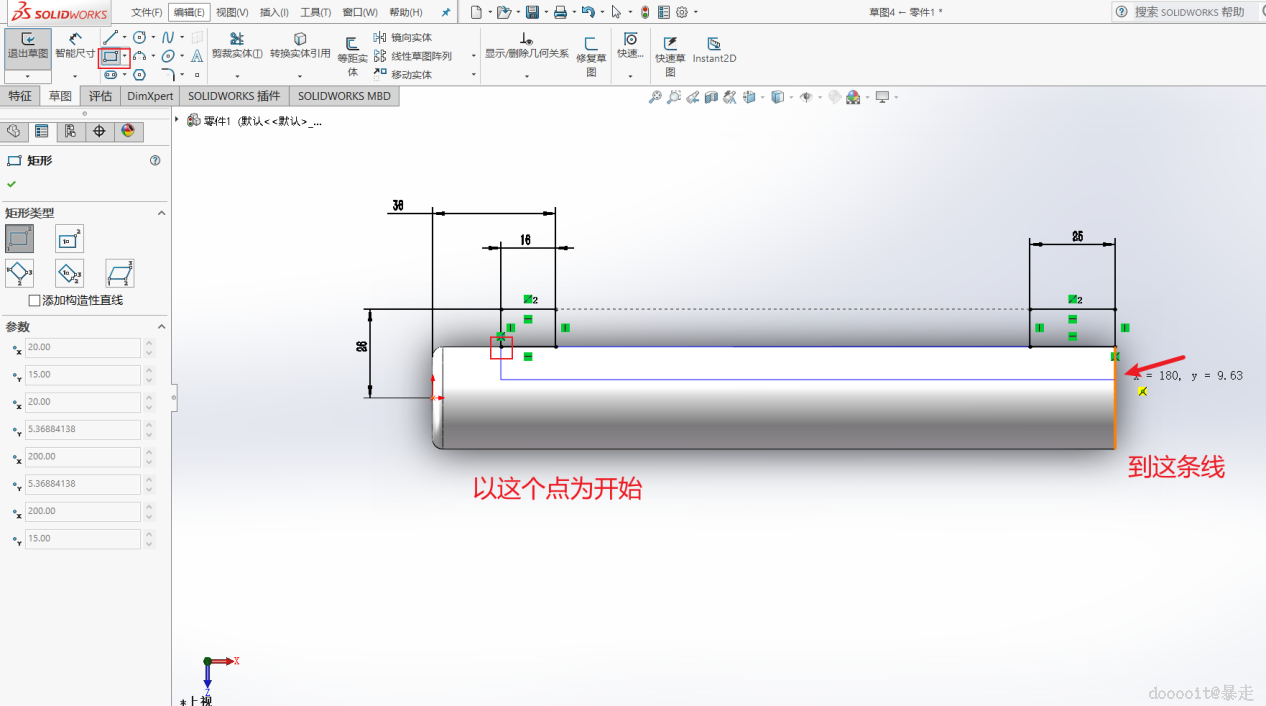

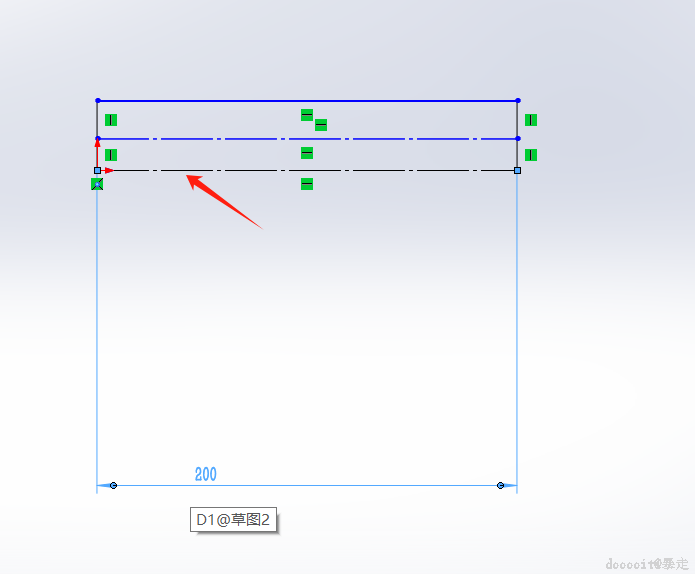

选择上视基准面进行草绘,并在上方画两个矩形。第二个矩形以右上方的端点为准,两个矩形添加共线约束。

5

精确标注尺寸

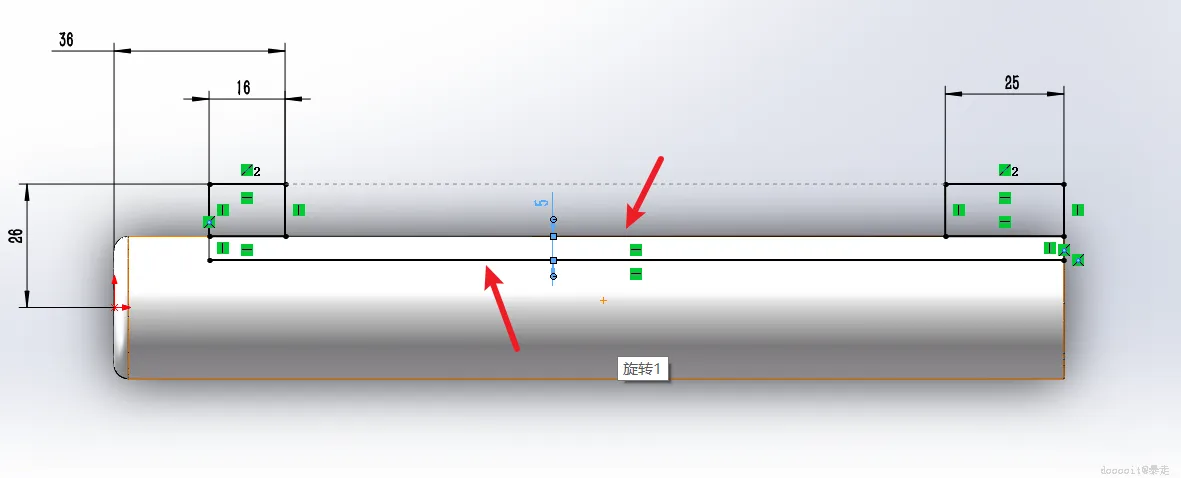

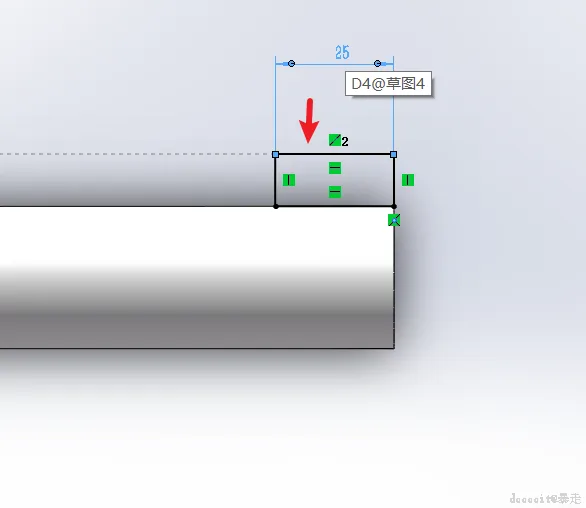

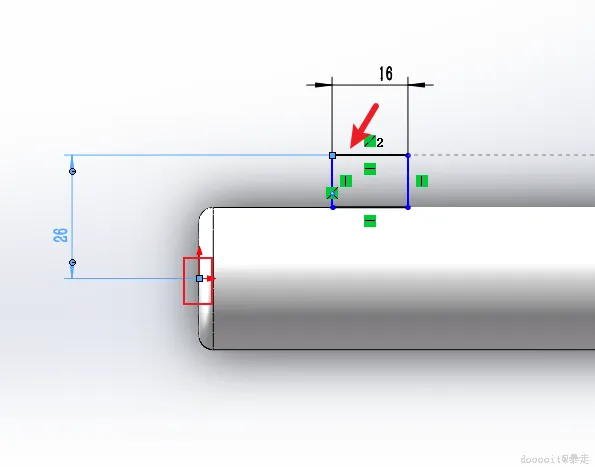

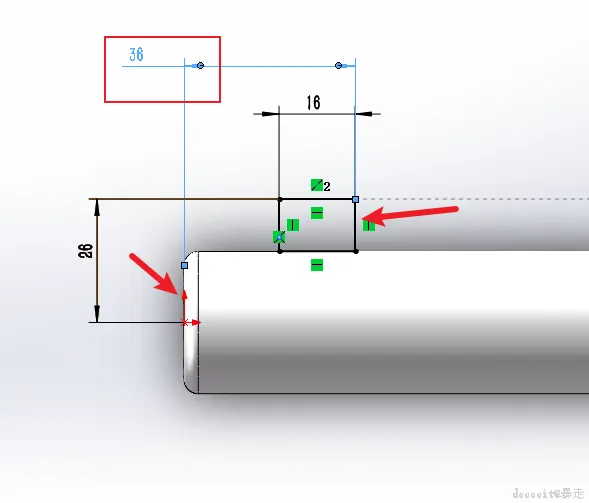

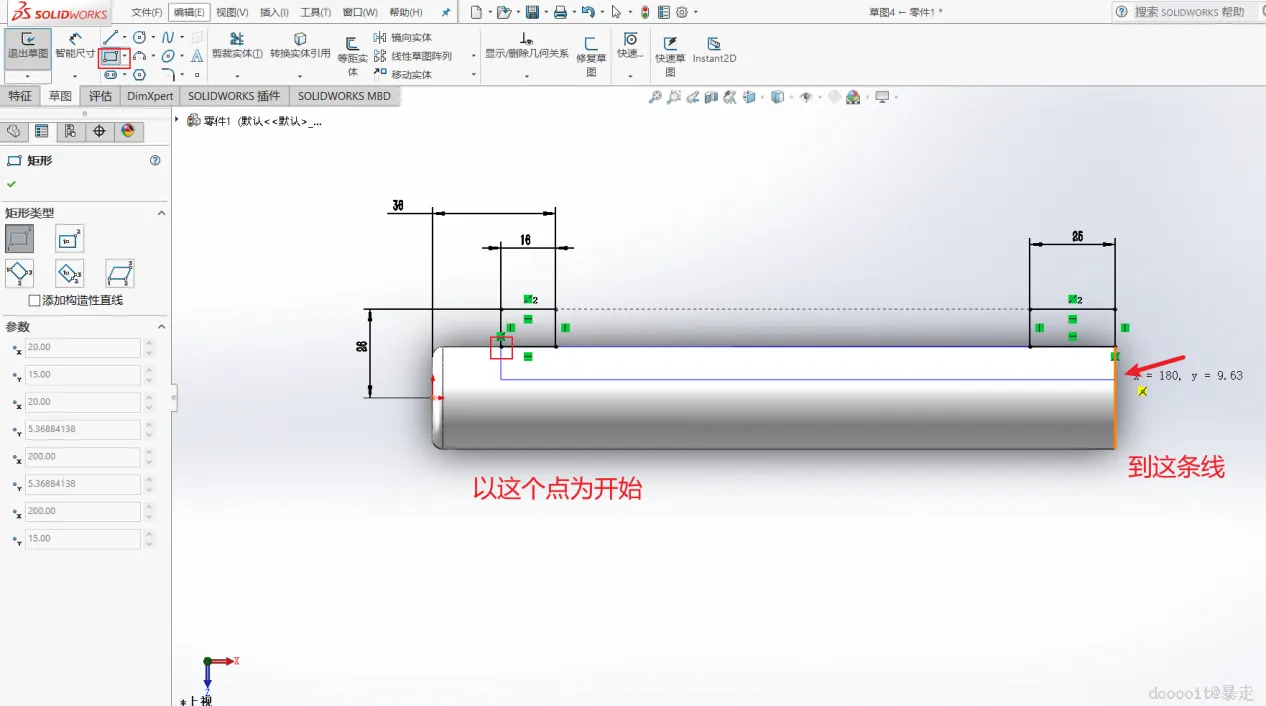

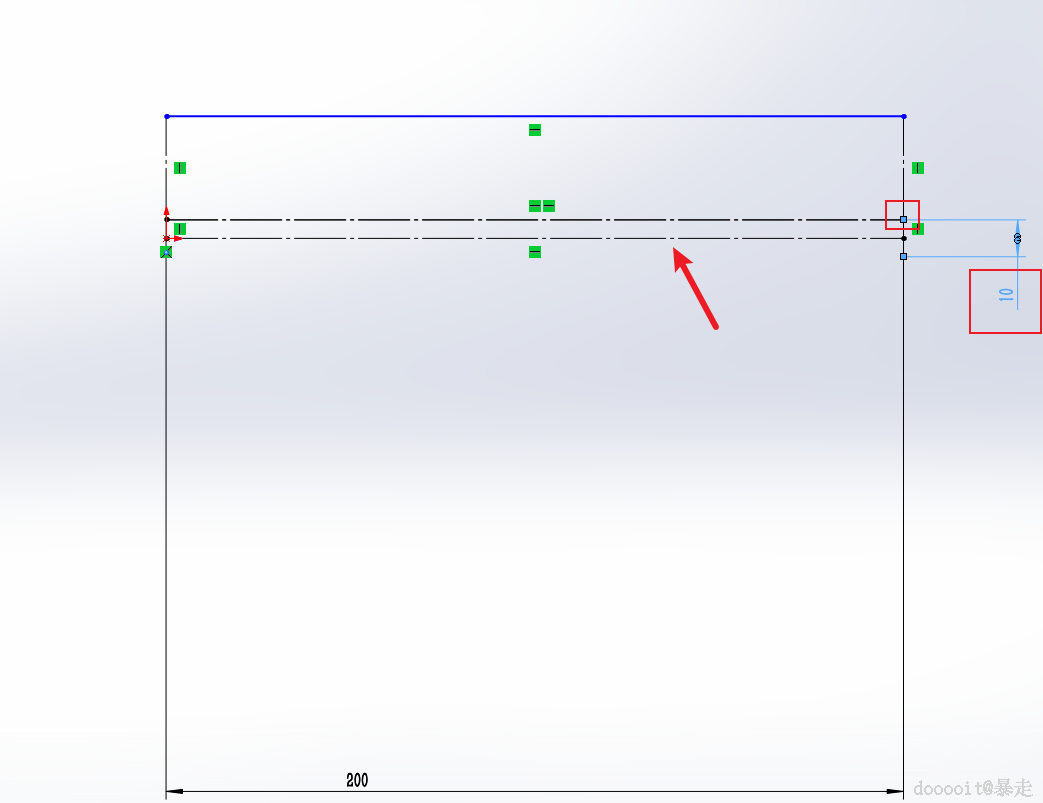

以左边矩形左下角的点为准,画一个矩形一直到最右边的线。最后标注矩形的高度为5mm。

6

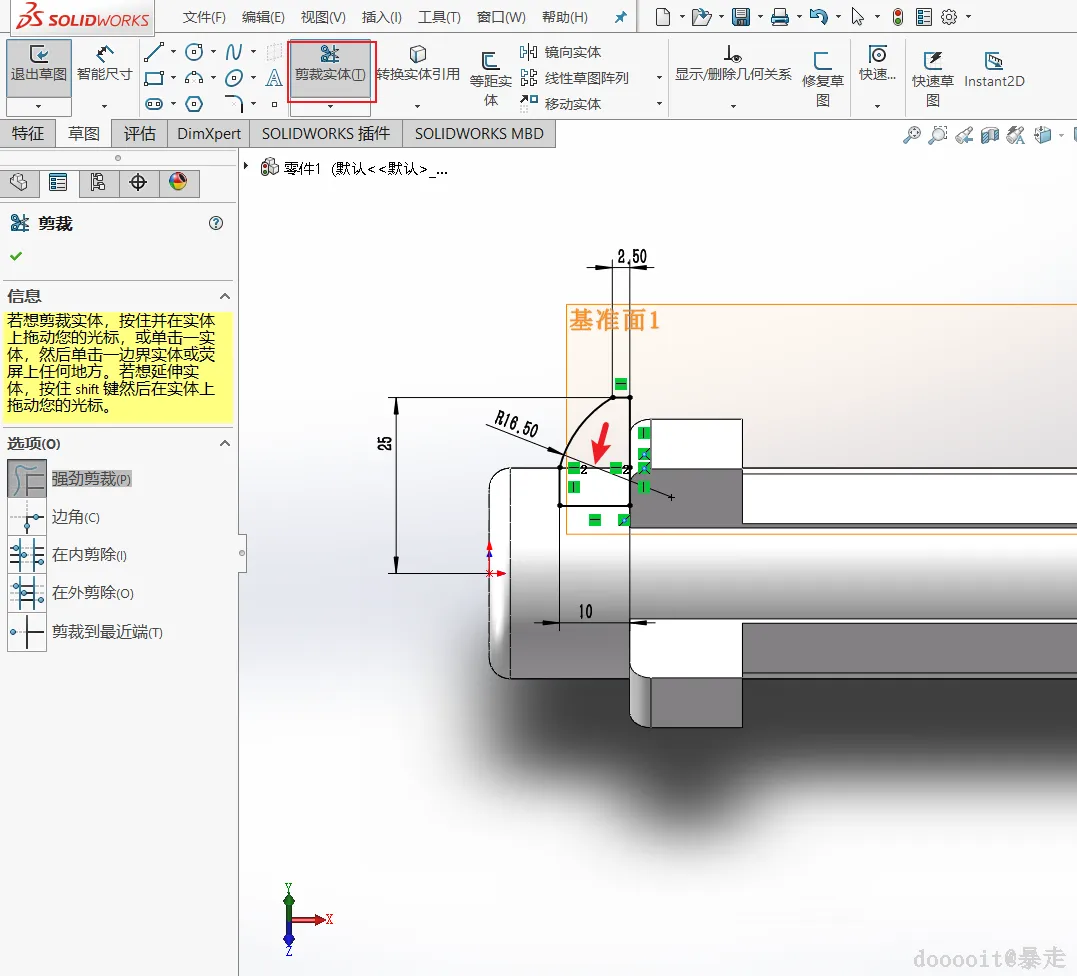

修剪边线并优化轮廓

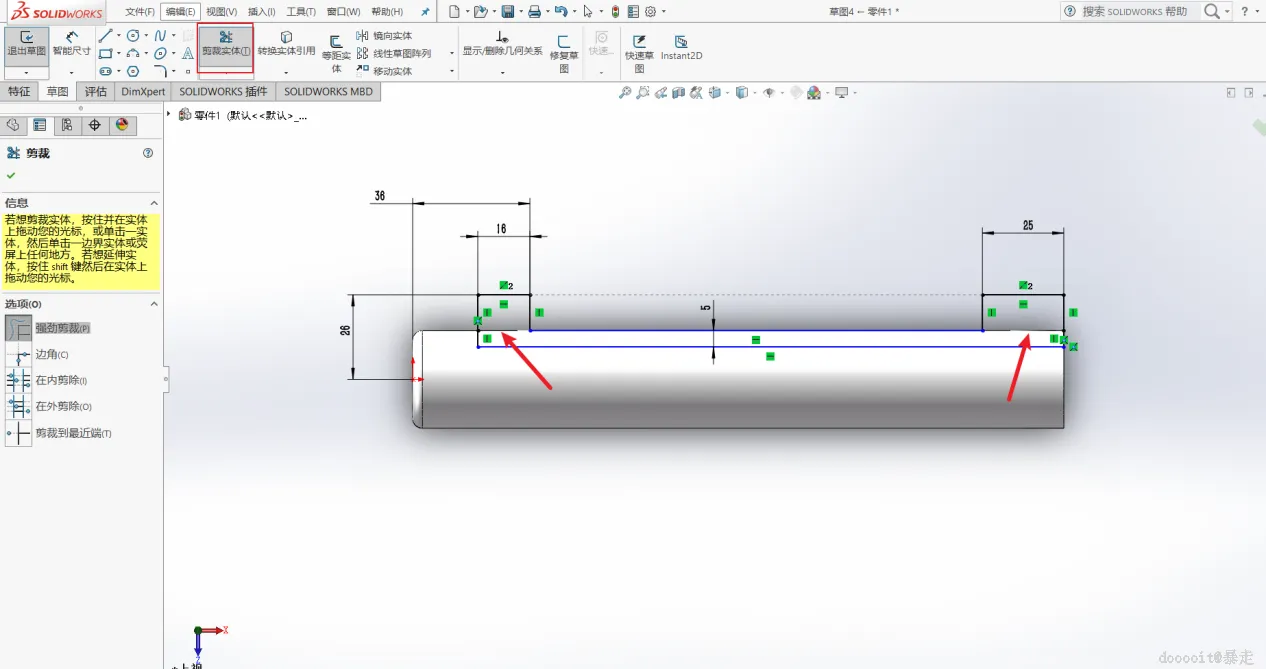

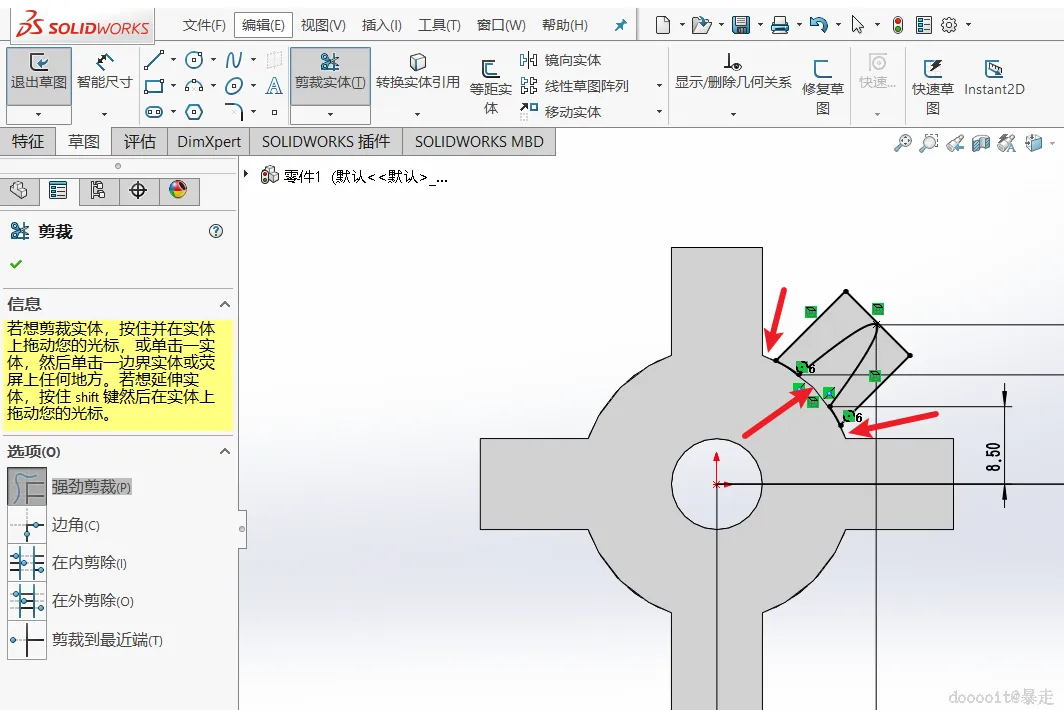

使用裁剪实体工具移除多余线段。

7

拉伸凸台基体

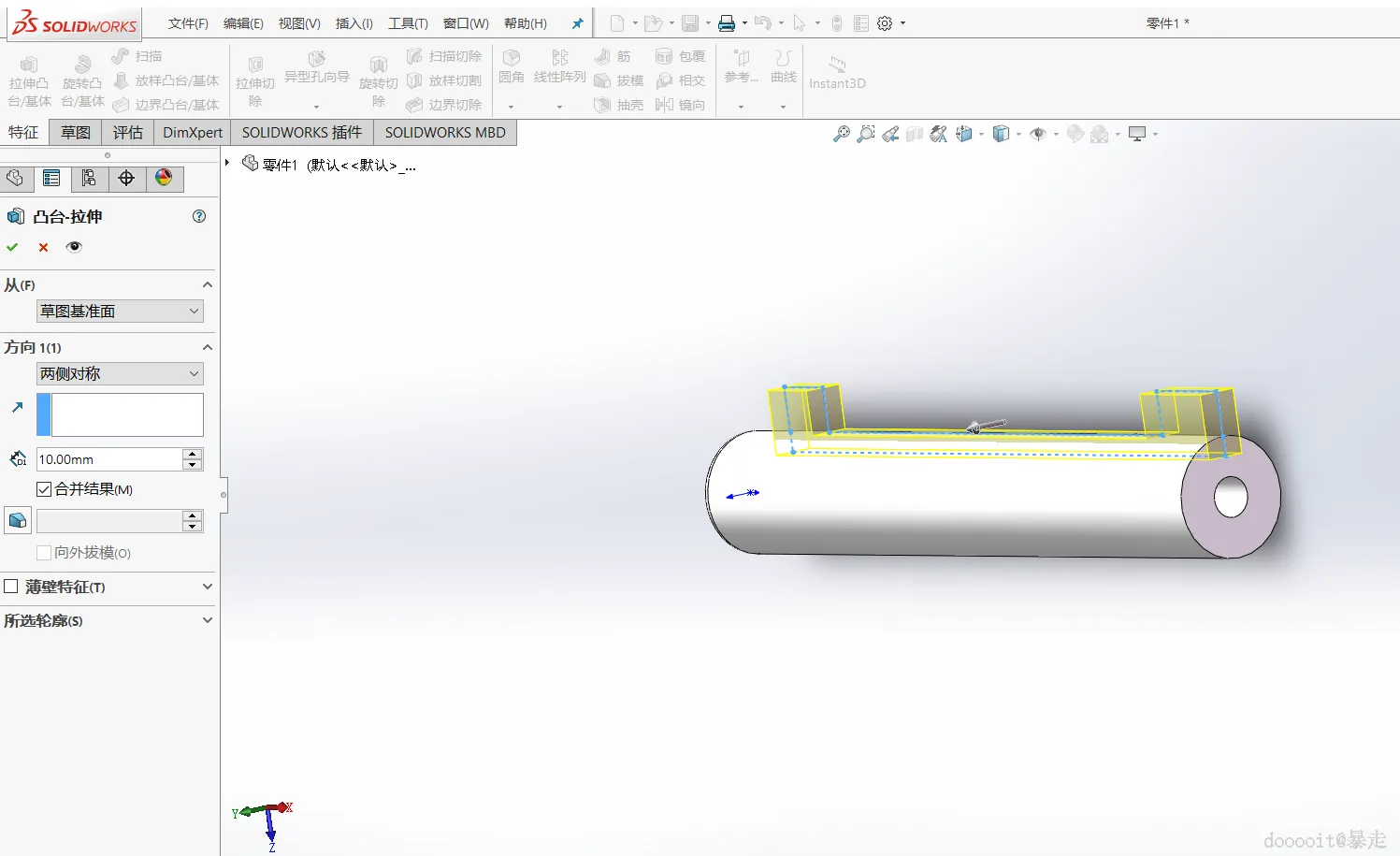

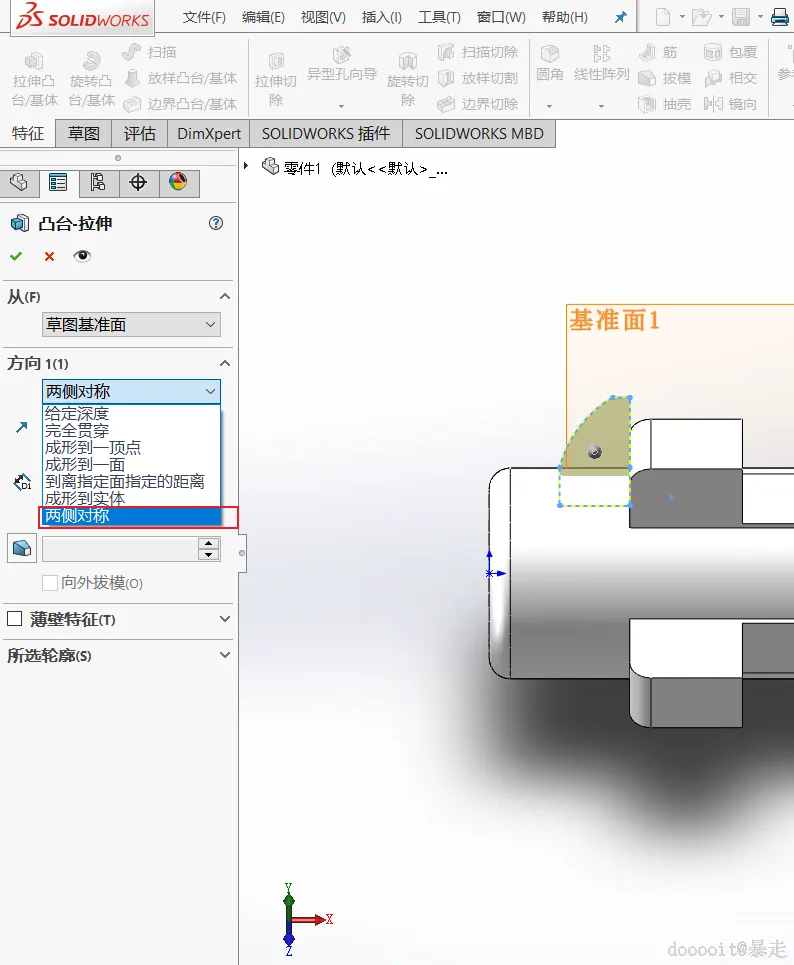

选择草图,执行拉伸凸台命令,设置方向为两侧对称,深度10mm。

8

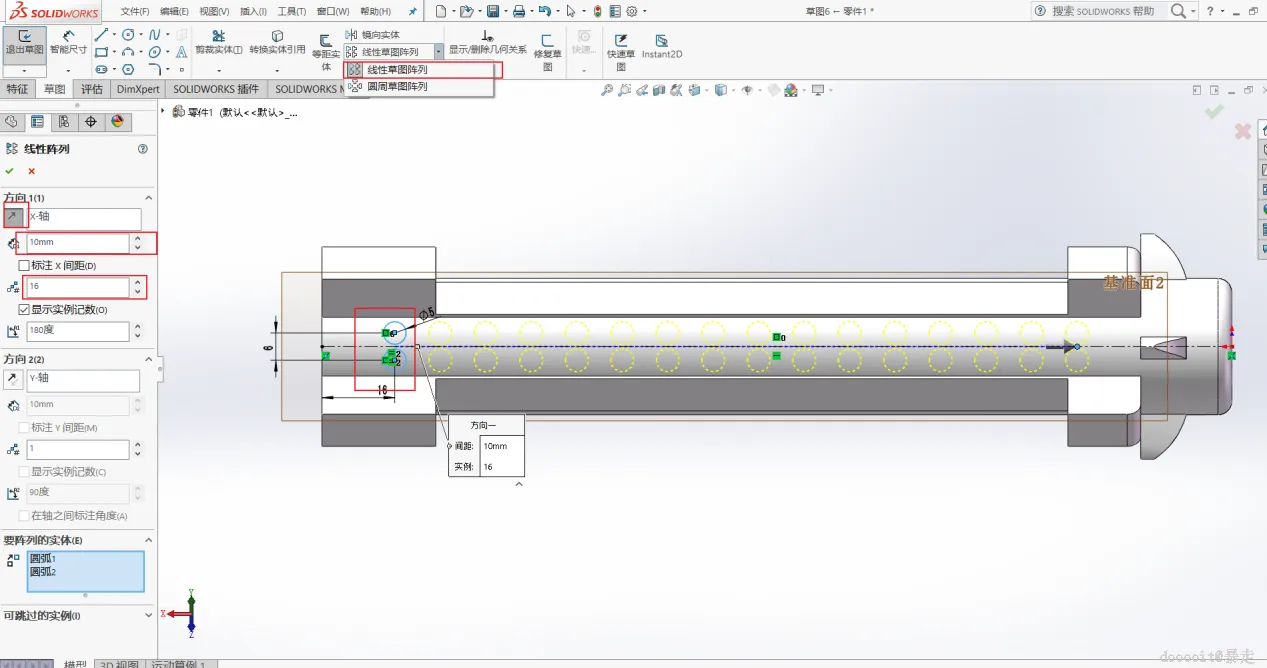

线性阵列

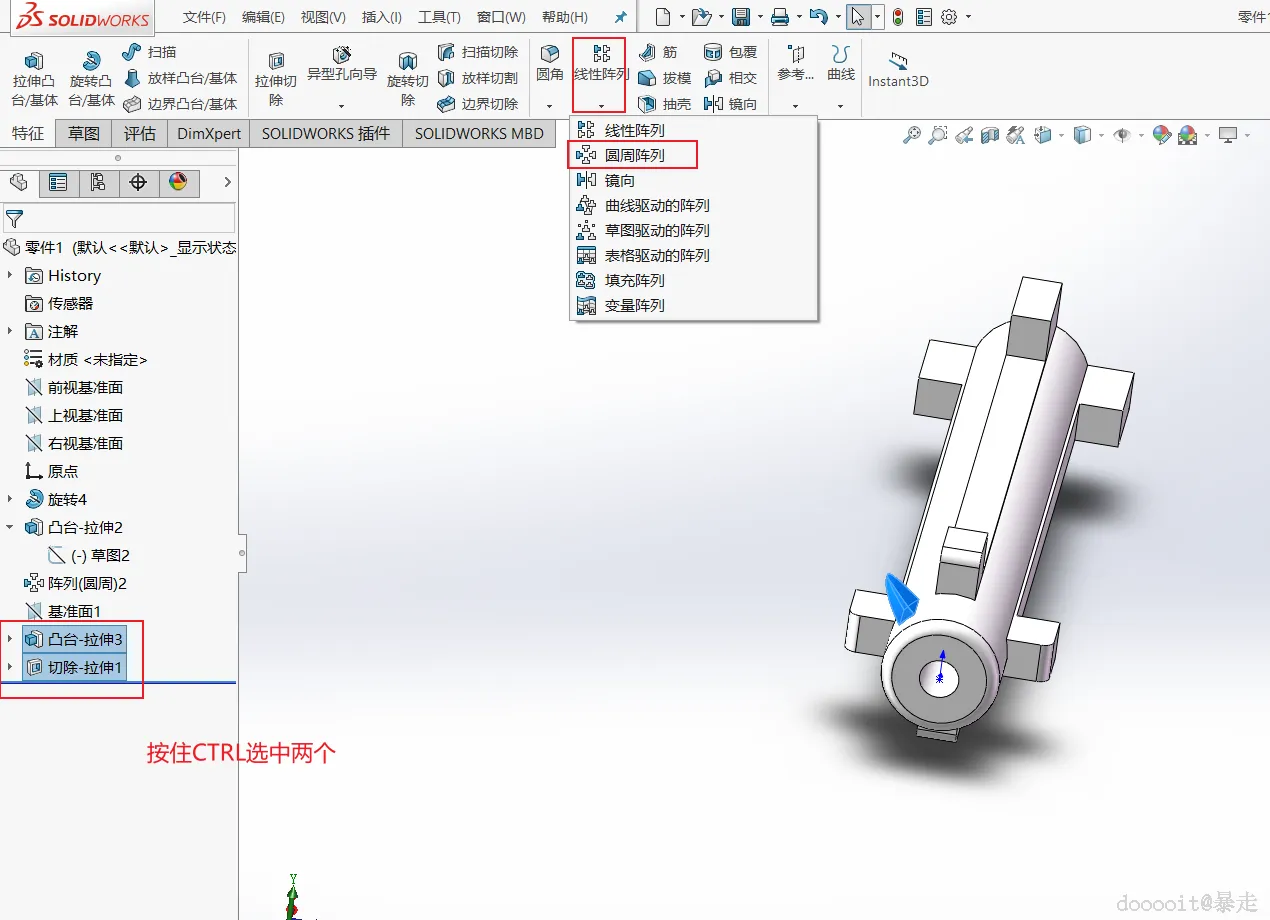

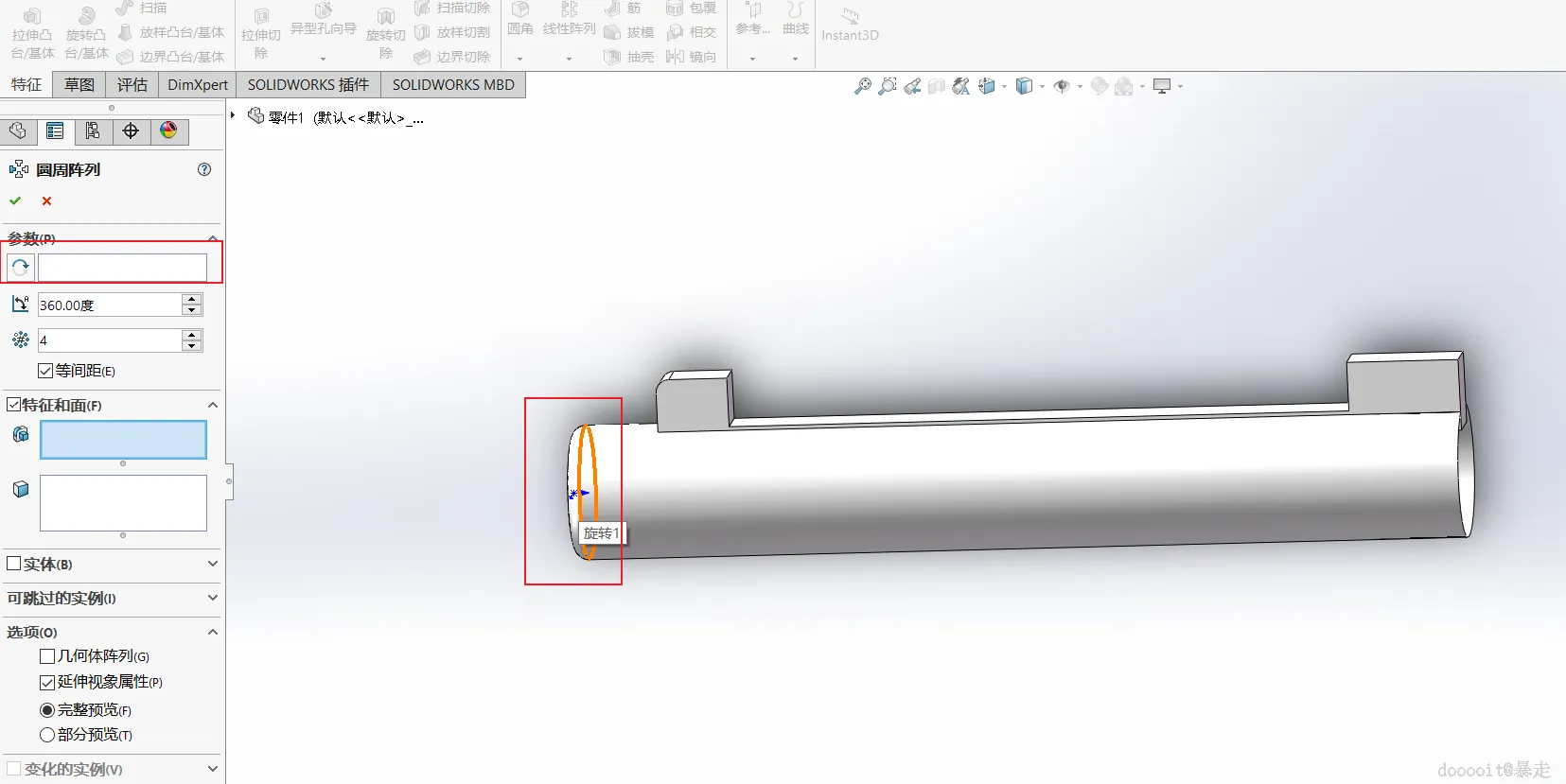

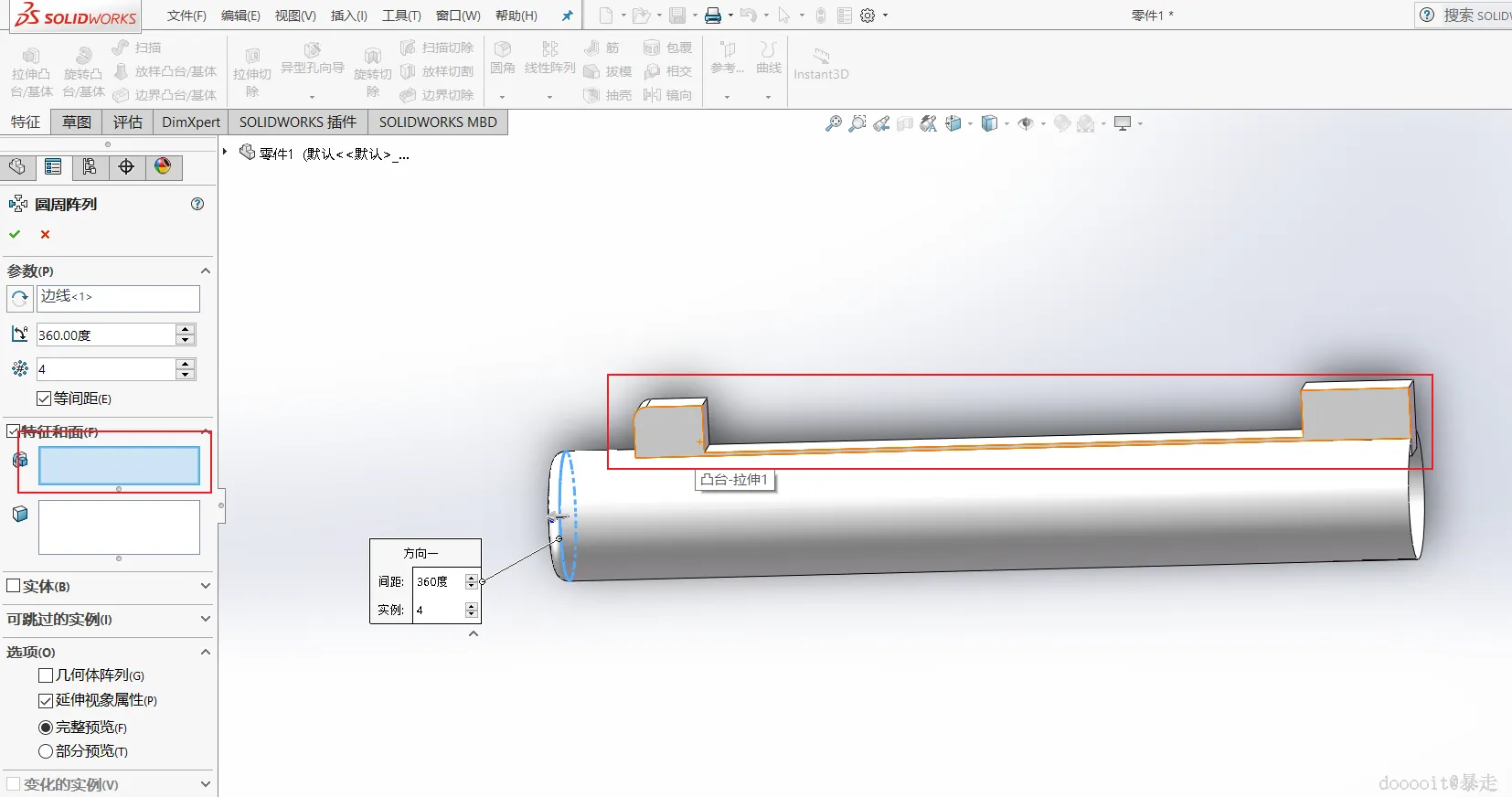

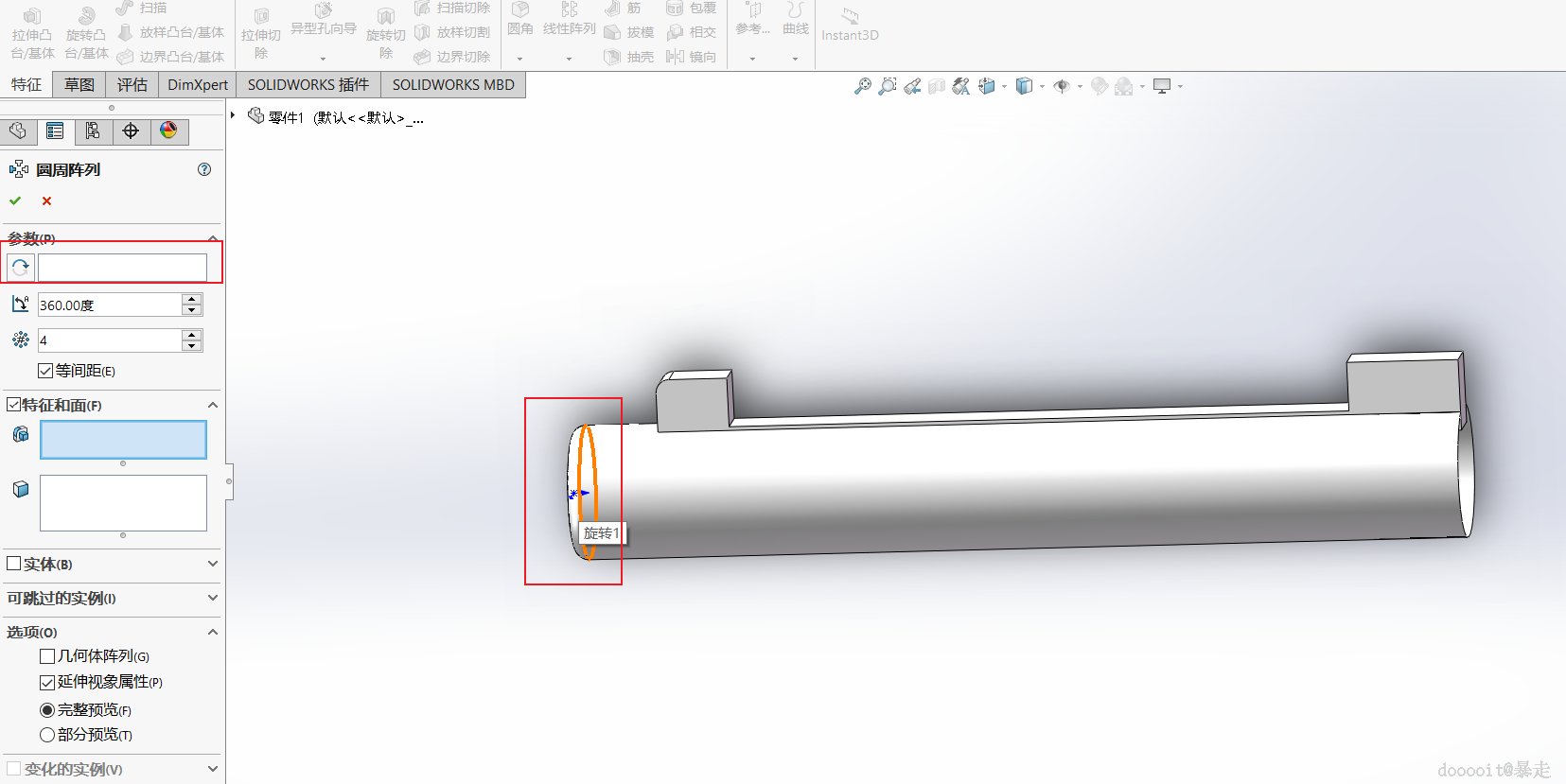

利用圆周阵列功能,根据左侧圆的参数对之前创建的图形进行复制排列。

9

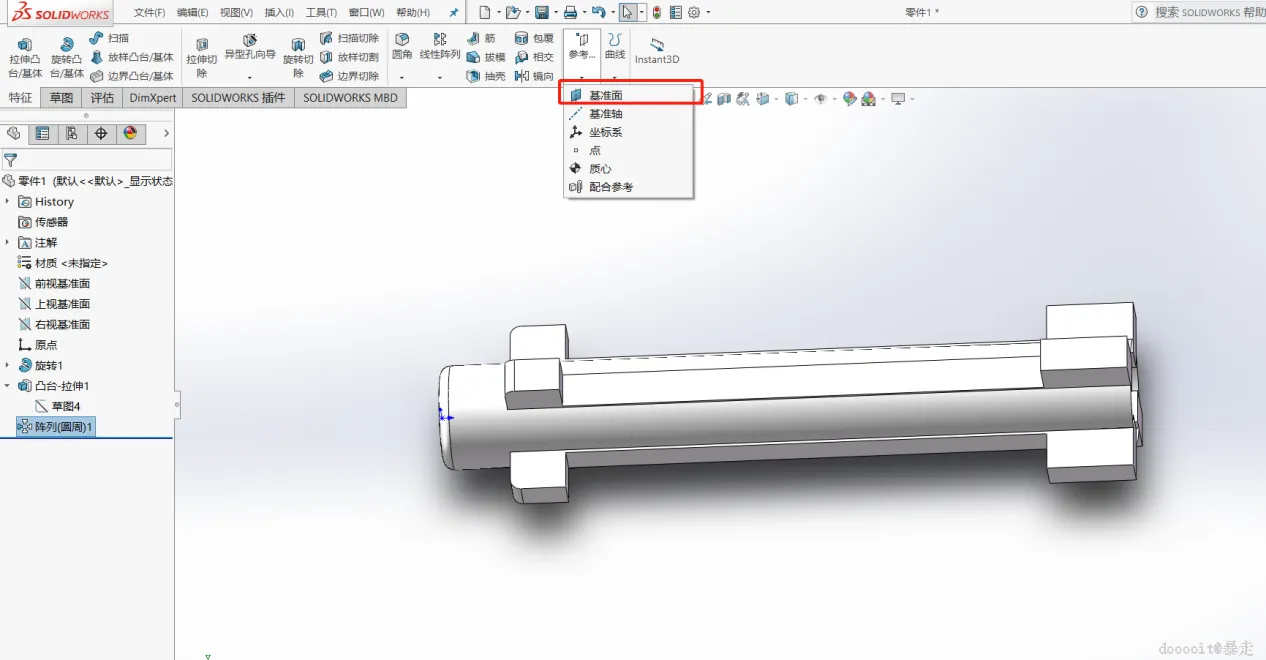

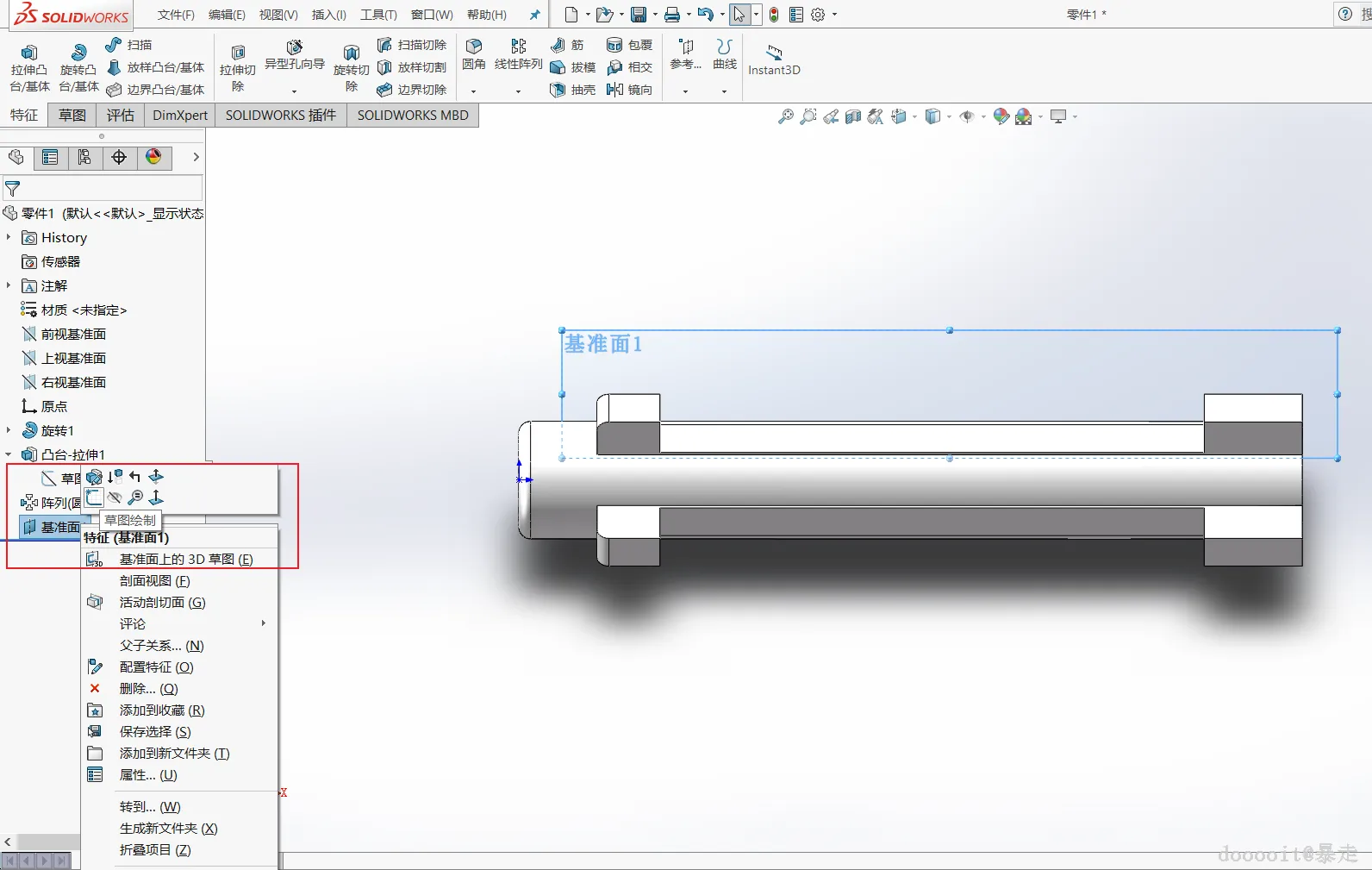

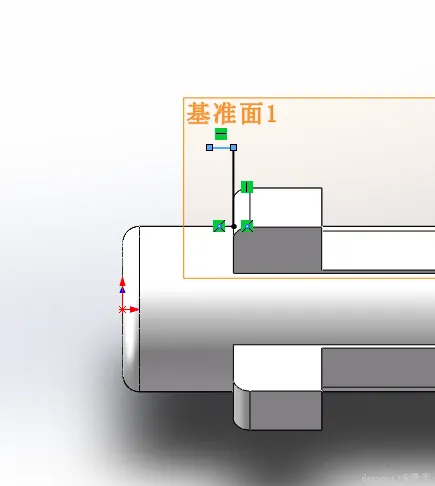

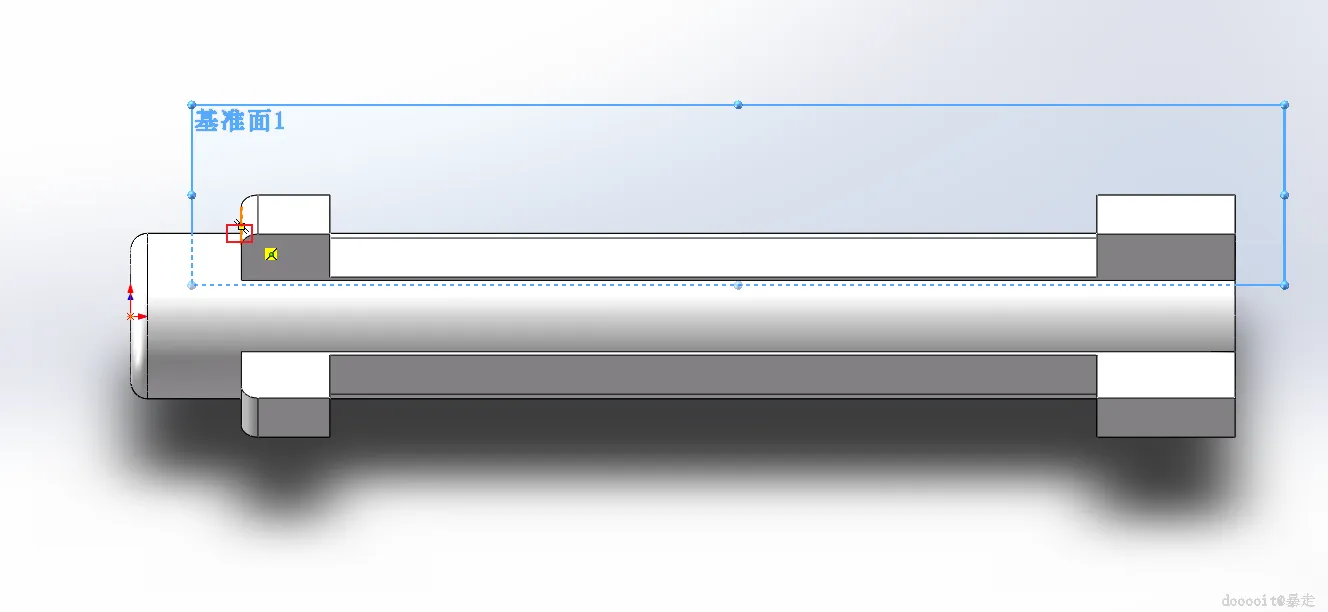

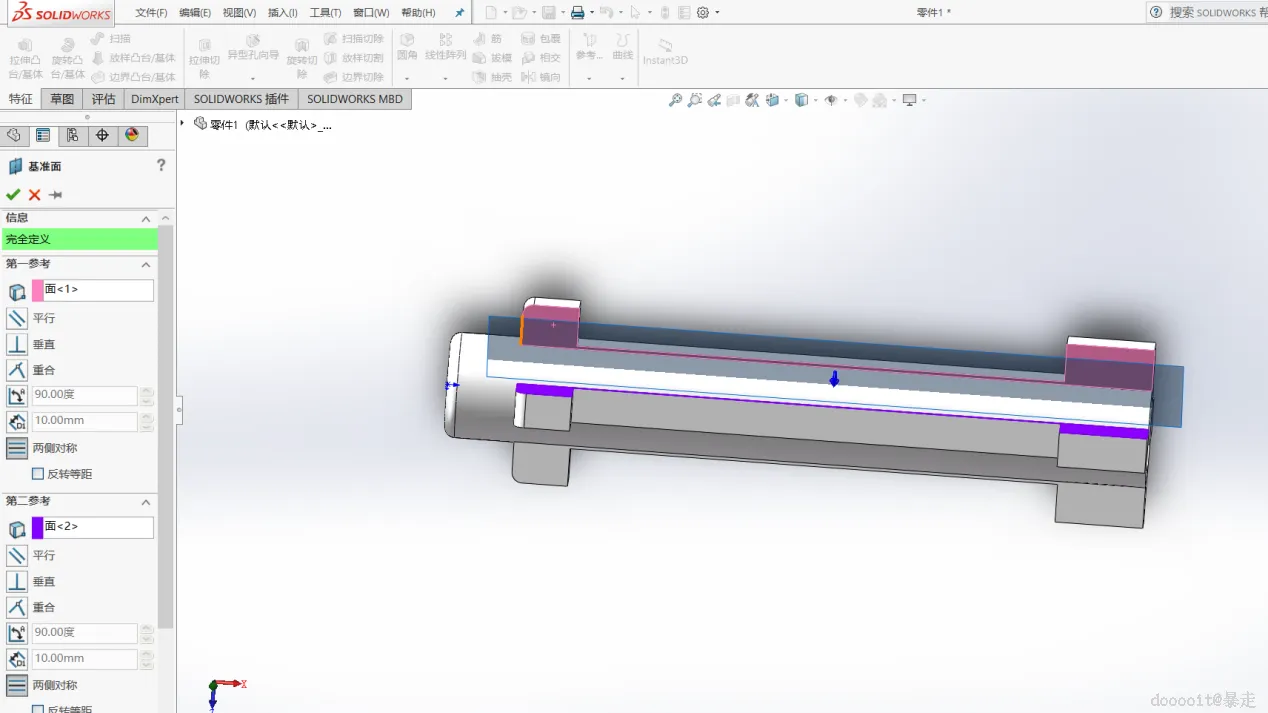

创建基准面

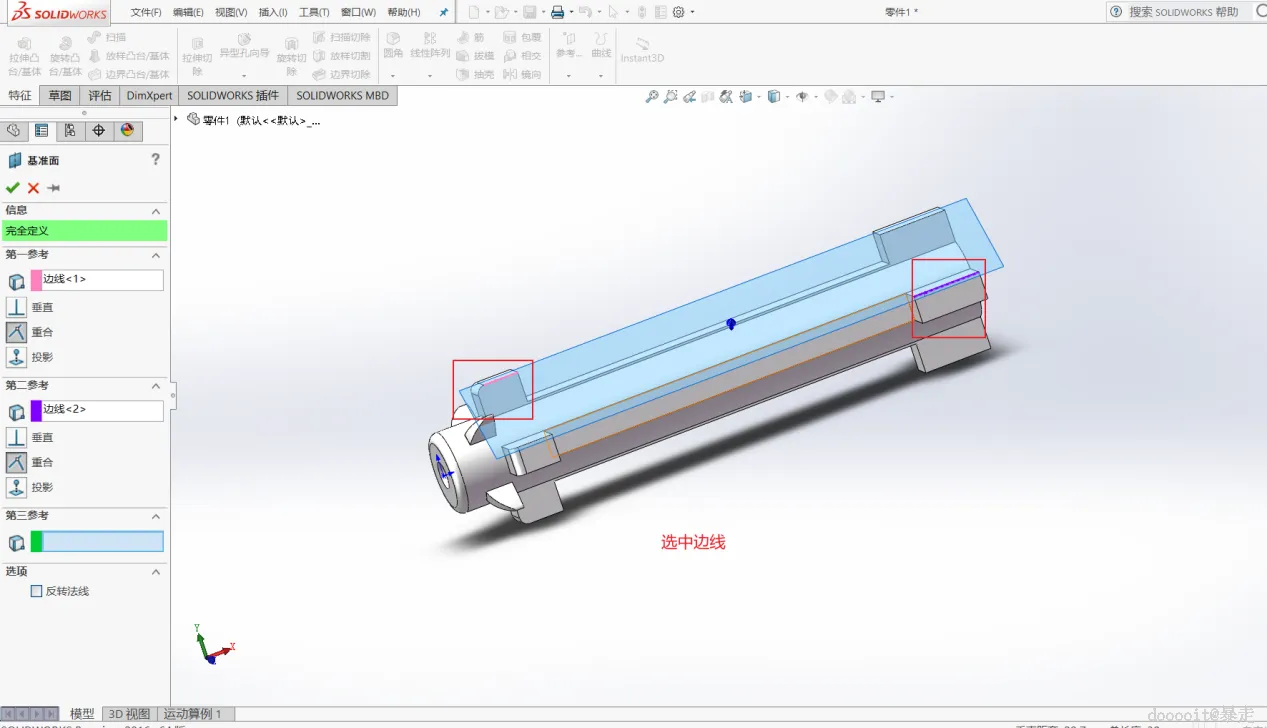

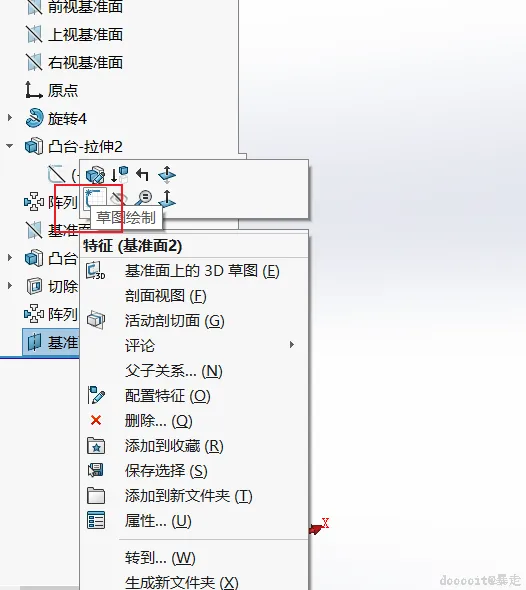

引入新的基准面,以便于后续操作。

10

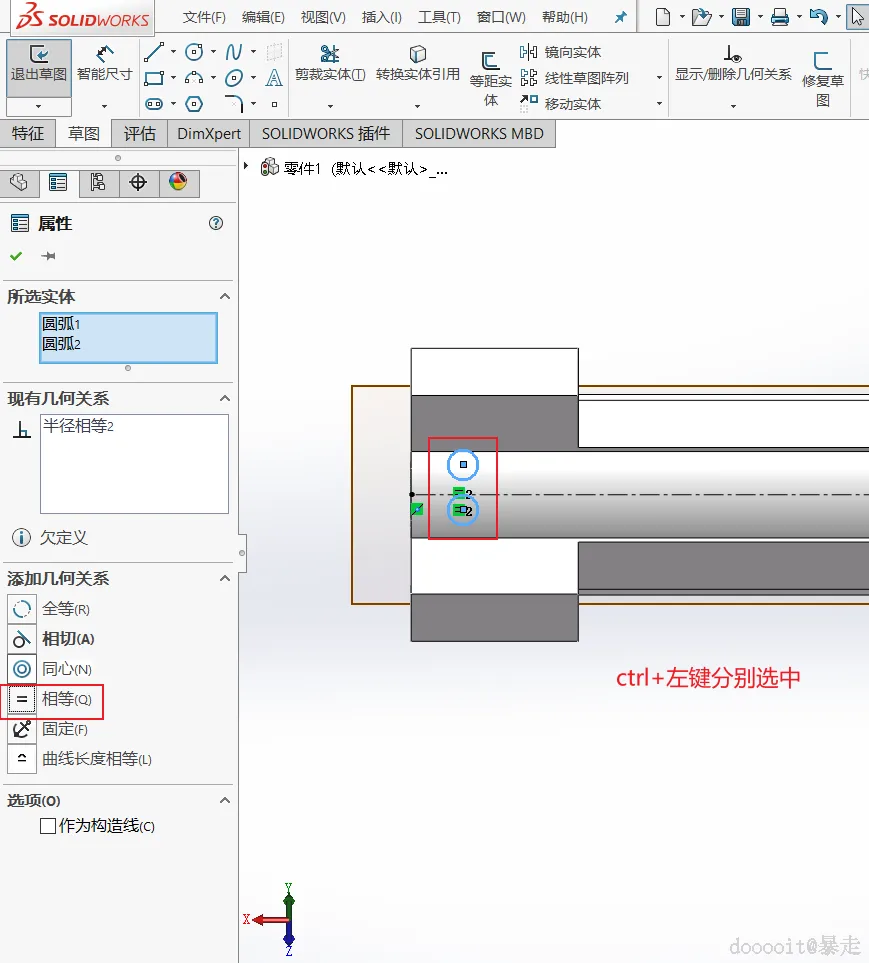

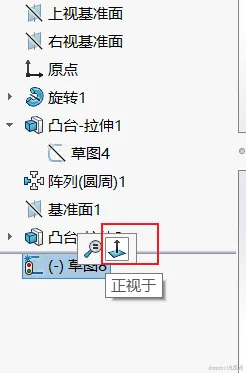

编辑基准面并尺寸标注

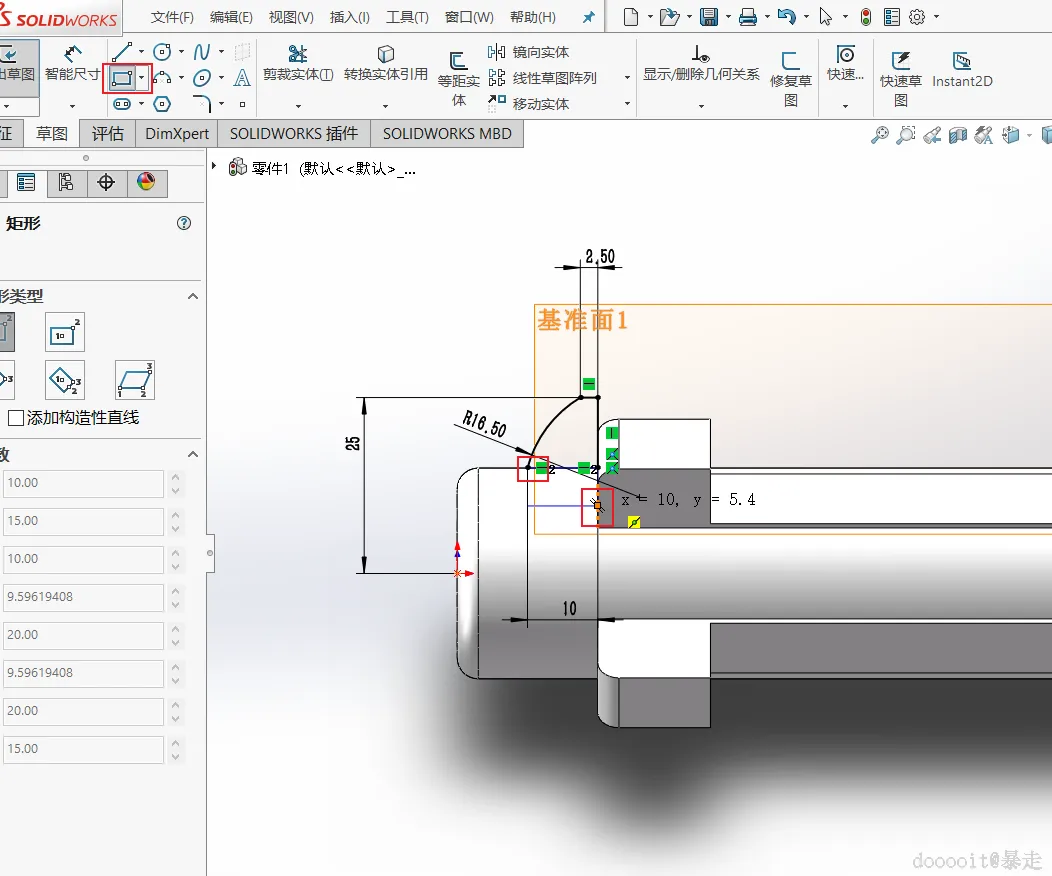

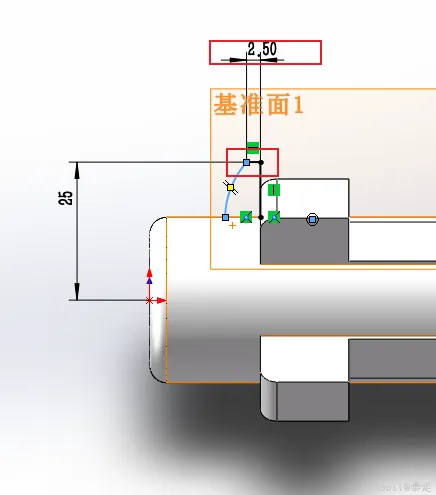

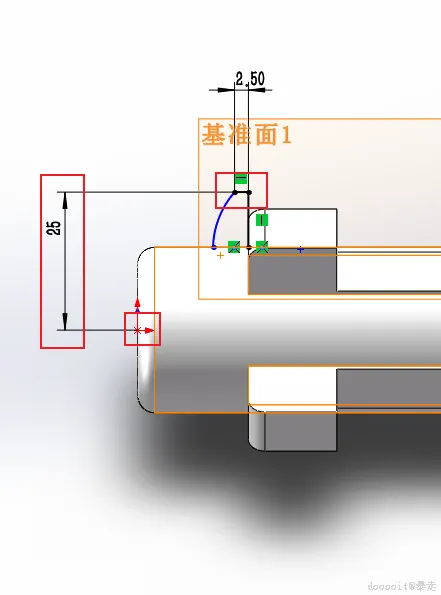

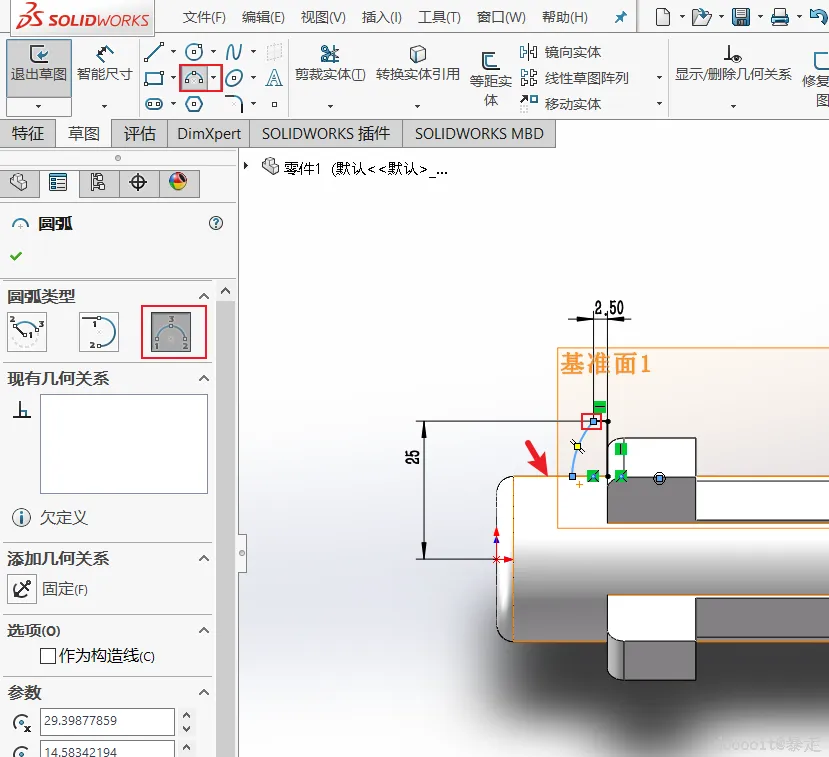

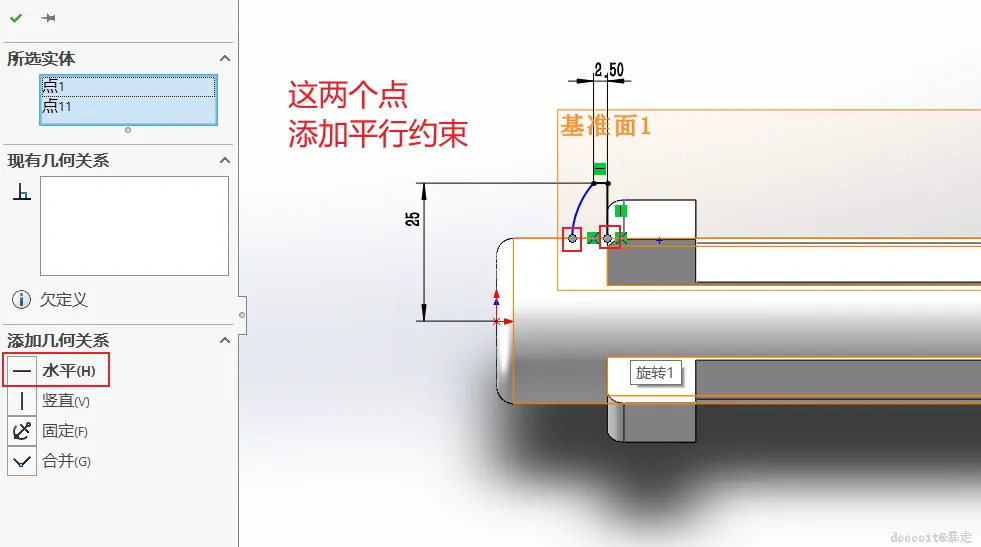

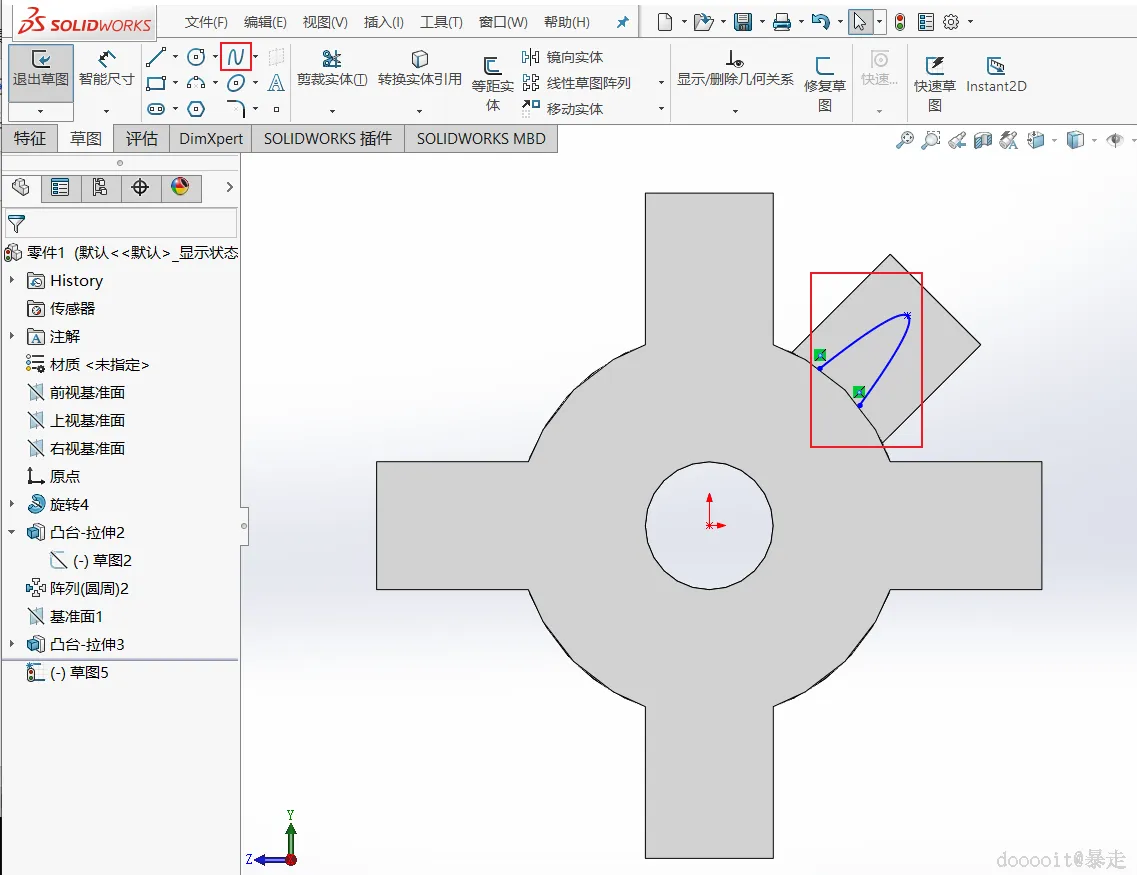

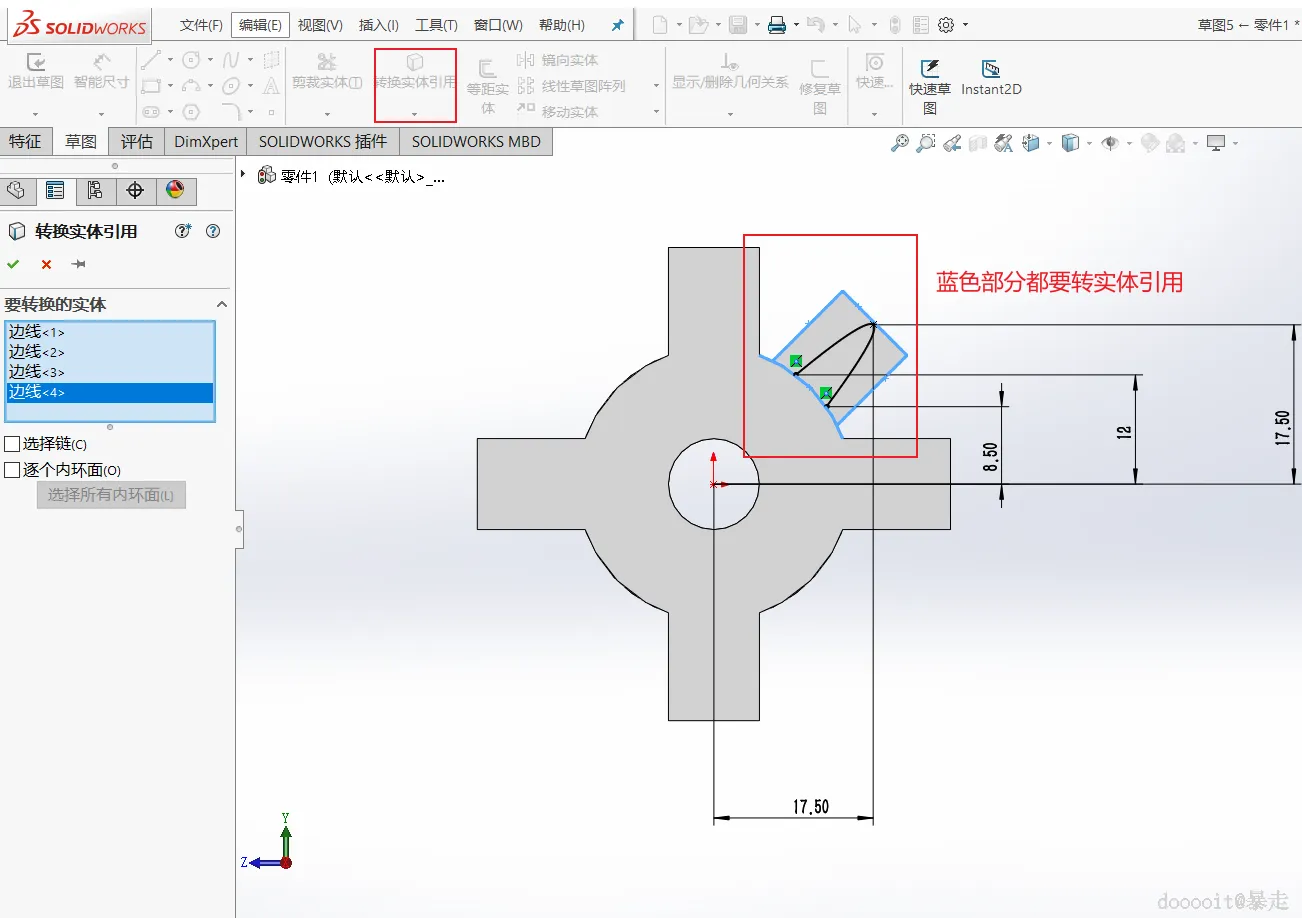

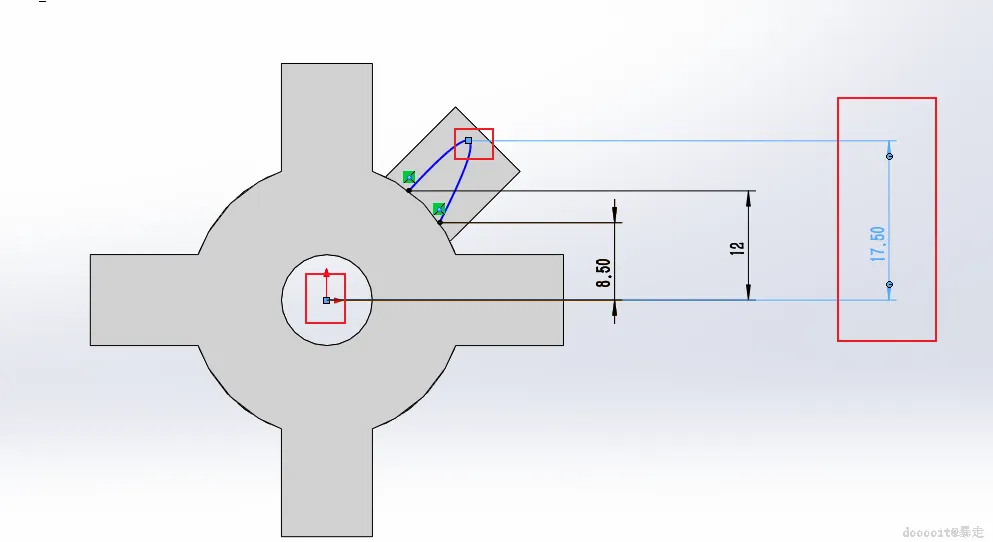

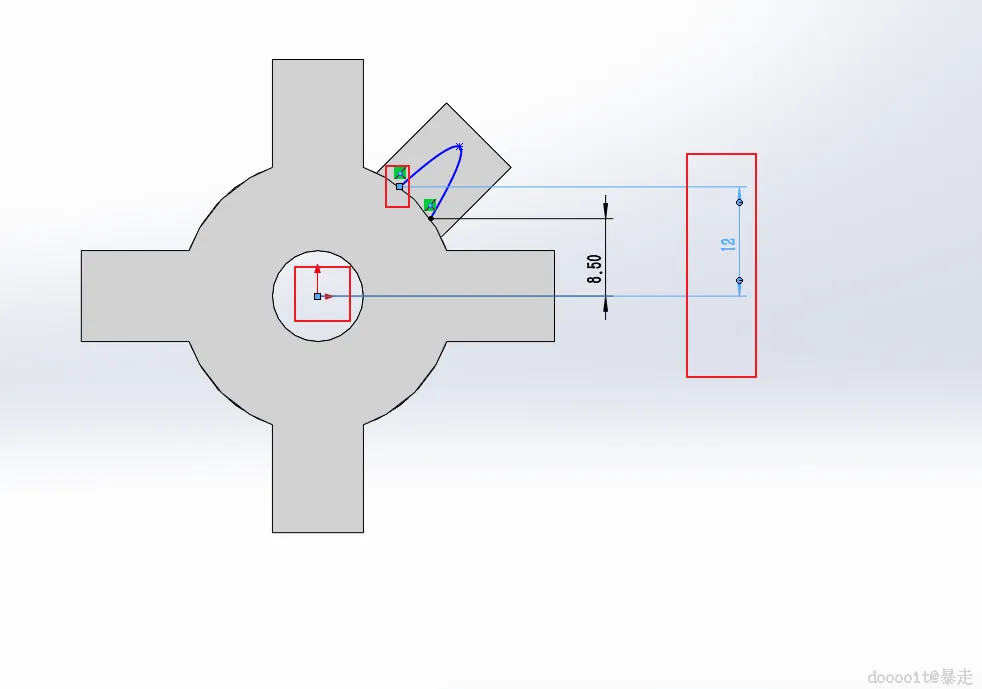

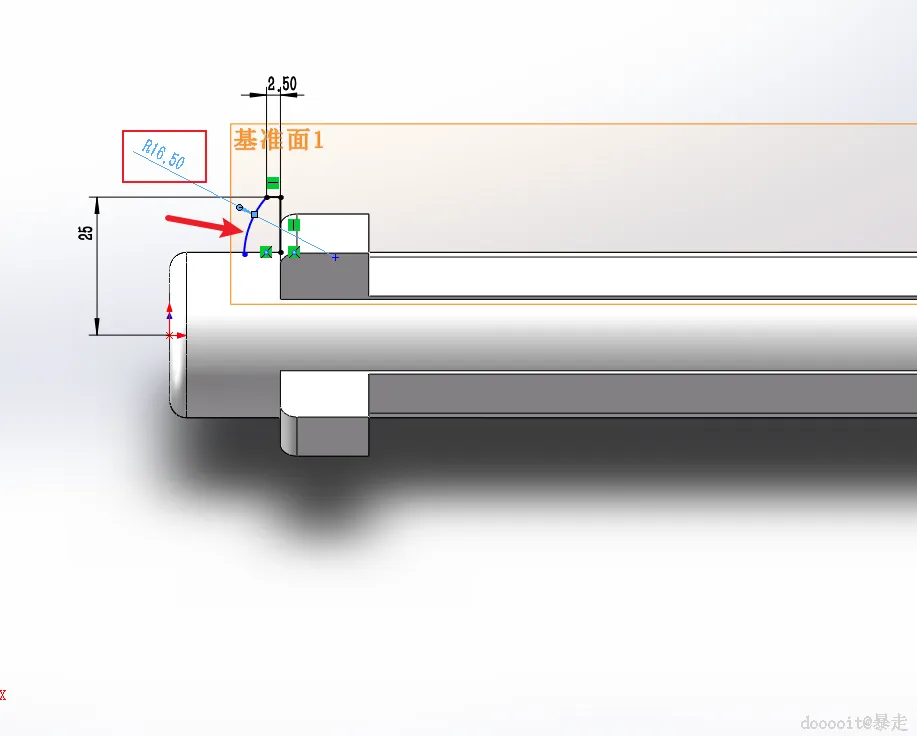

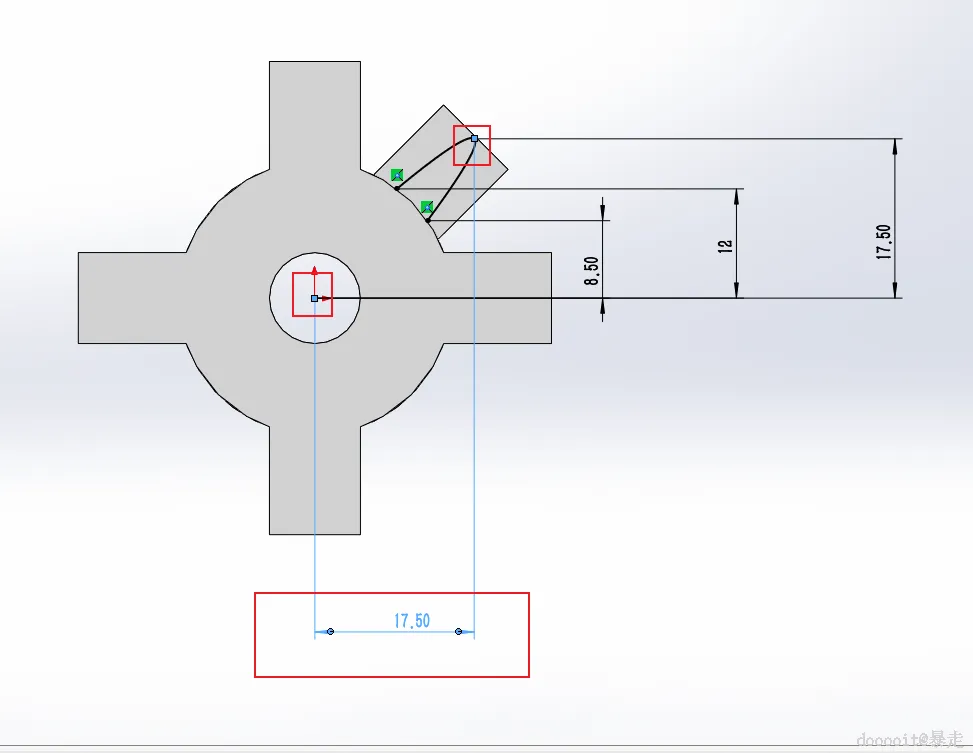

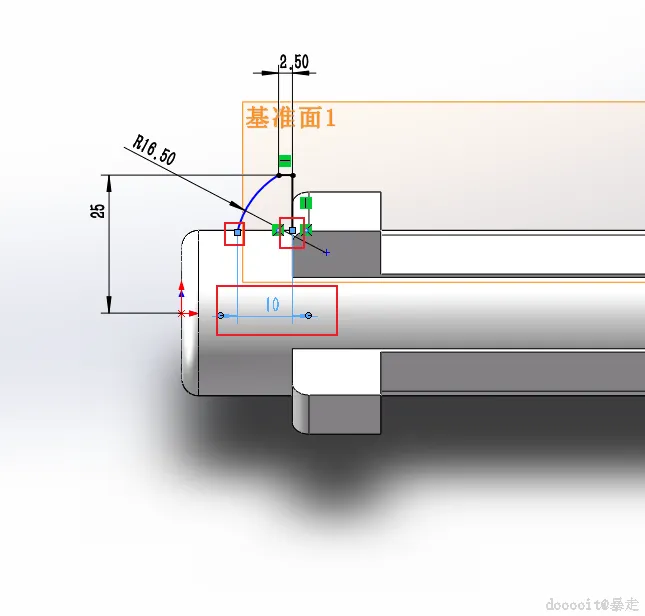

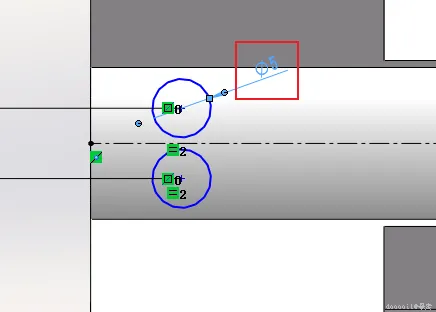

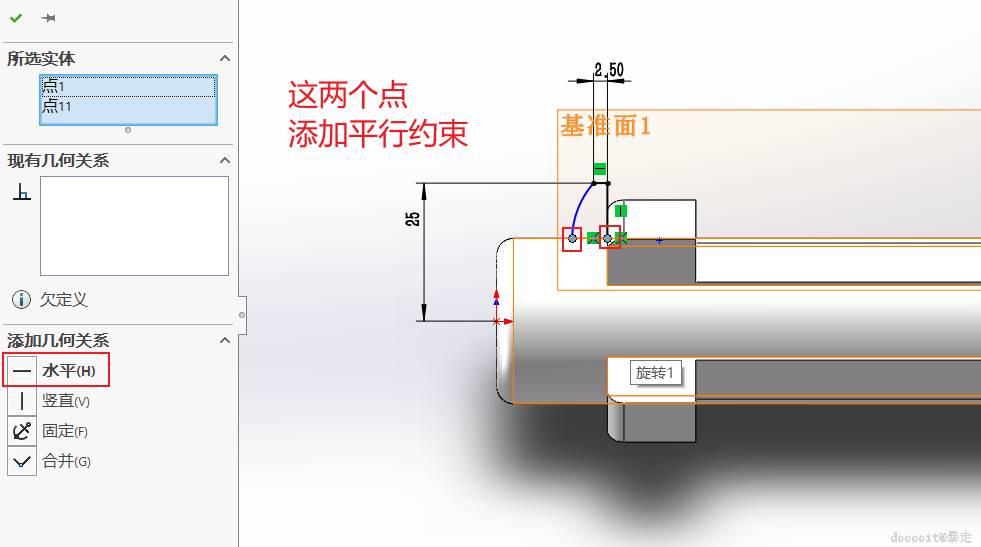

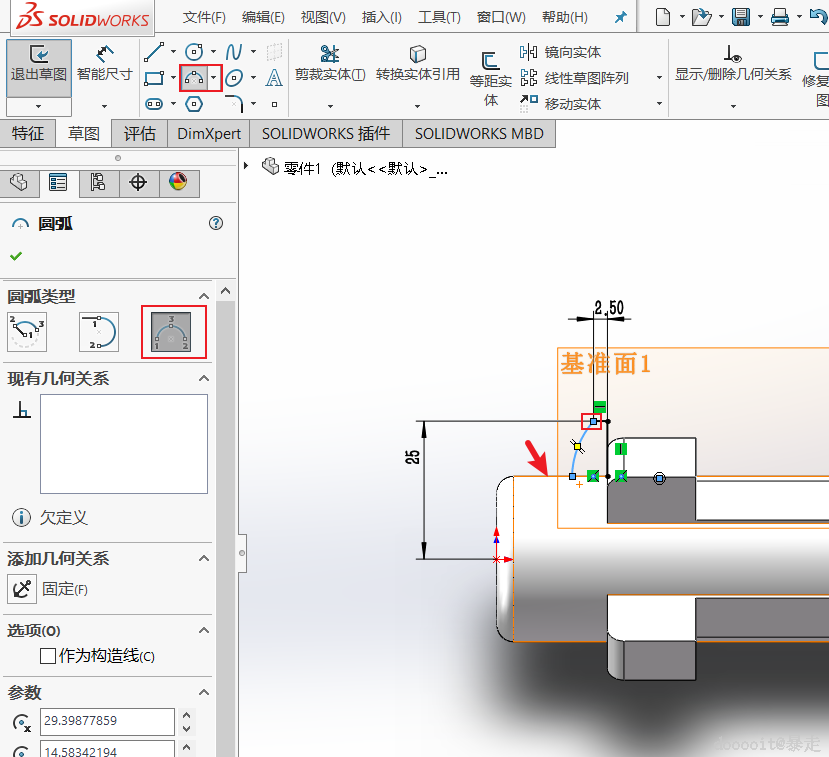

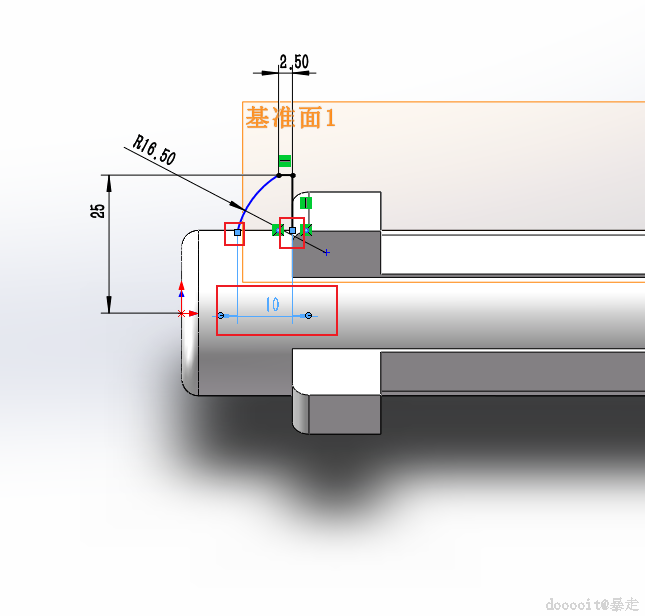

在选定的基准面上绘制新线条,包括一条三点圆弧,并建立相应的几何关系。

11

绘制矩形并移除部分边线

从左上角到左下角中间位置绘制矩形,并删除不需要的边界。

12

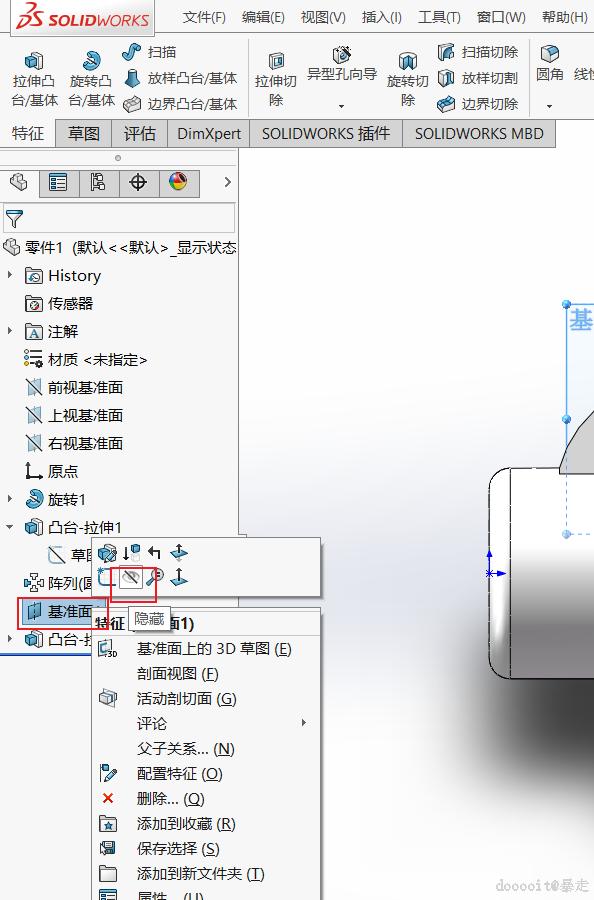

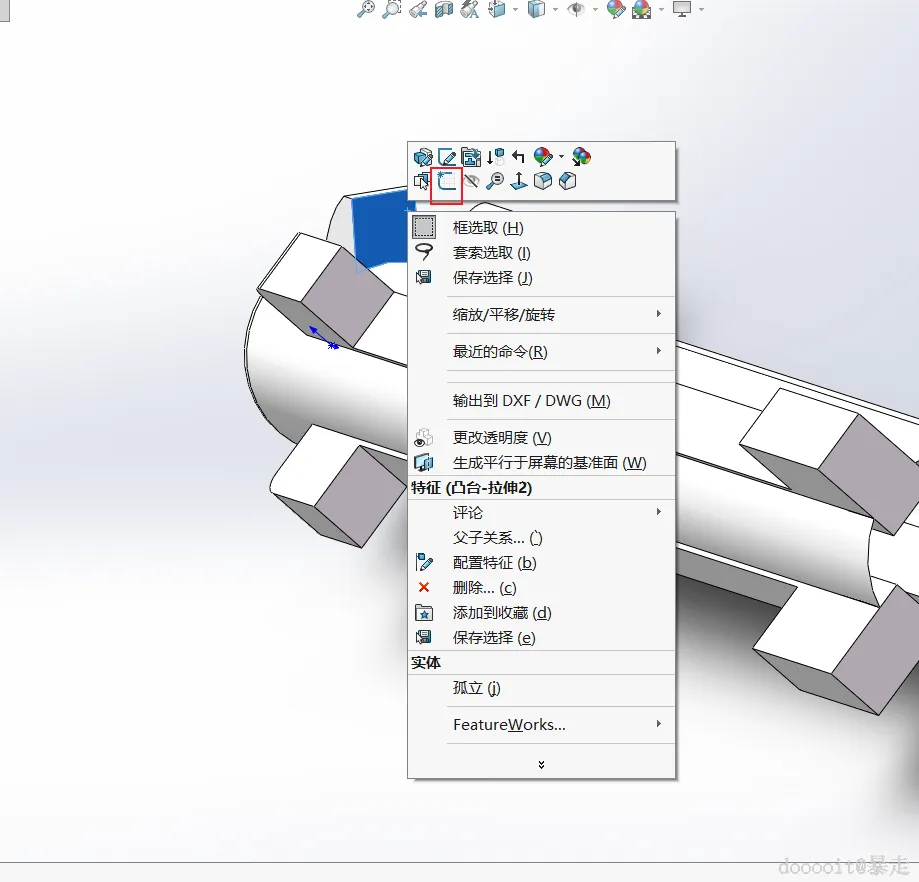

完成凸台基体并隐藏基准面

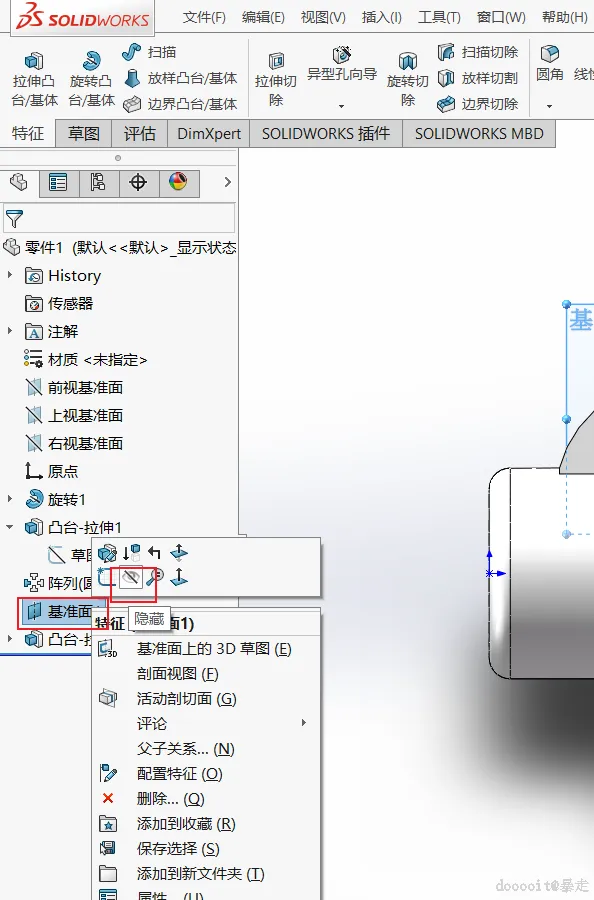

完成凸台基体的构建后,隐藏用于辅助绘图的基准面。

13

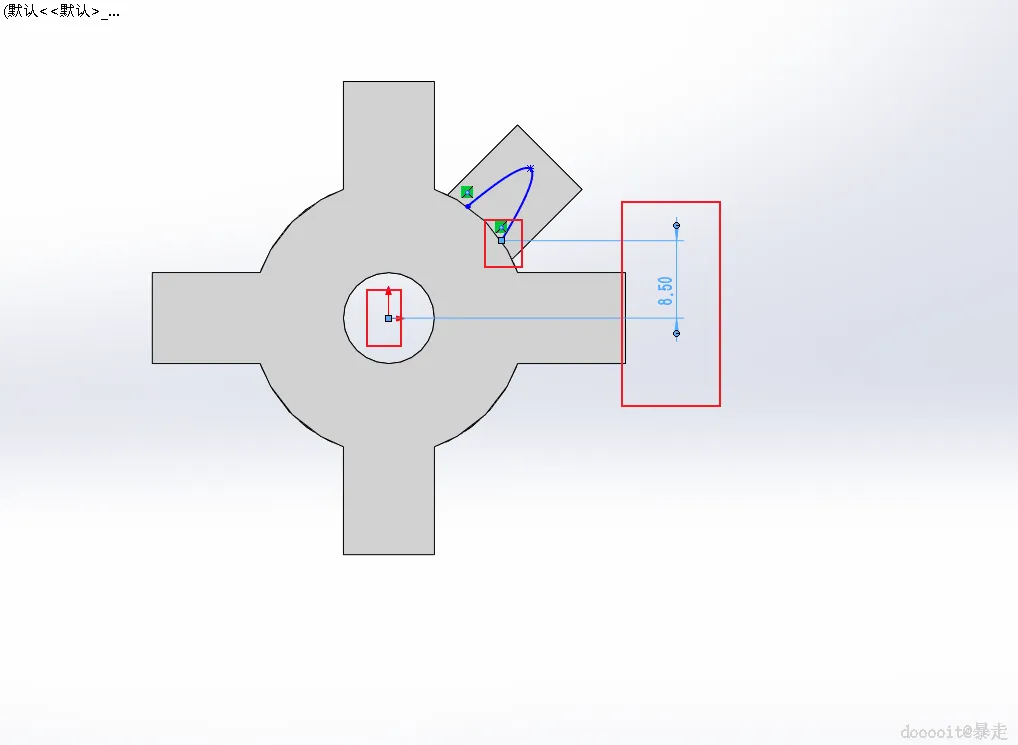

绘制抛物线及其尺寸标注

根据需要添加抛物线元素,并对其尺寸进行标注。

14

实体绘制与裁剪

继续完善实体模型,并进行必要的裁剪工作。

15

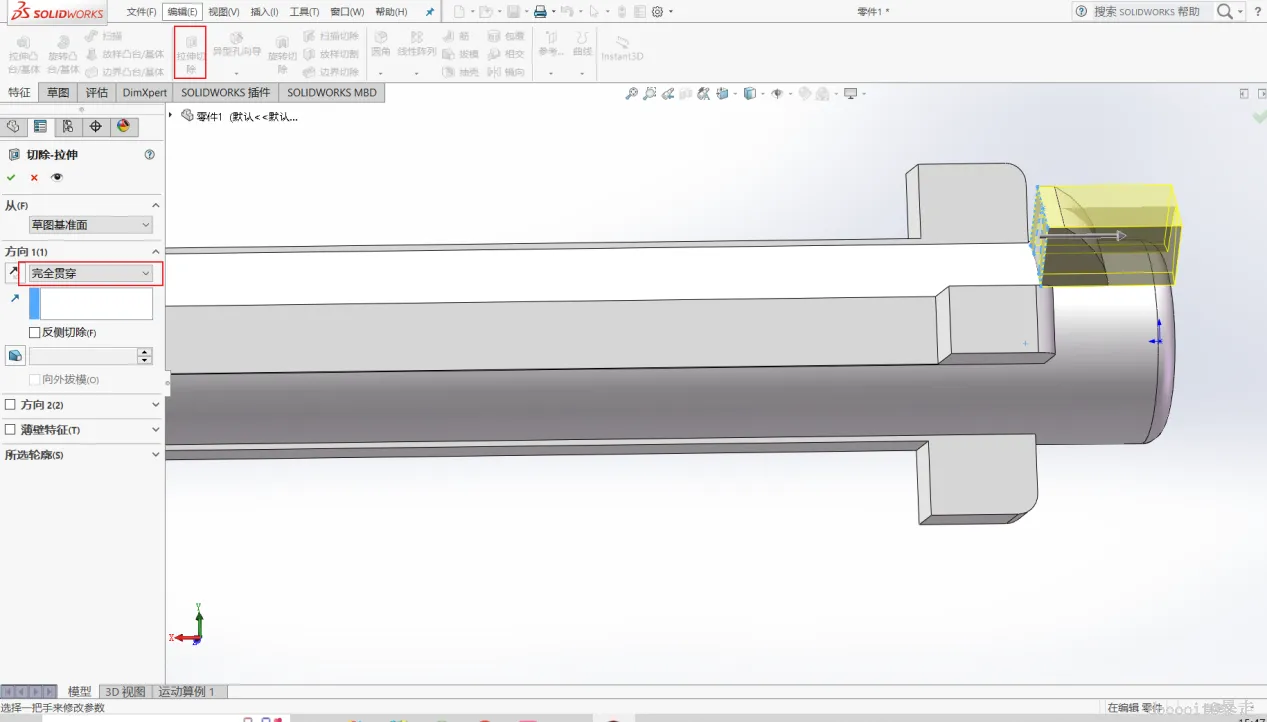

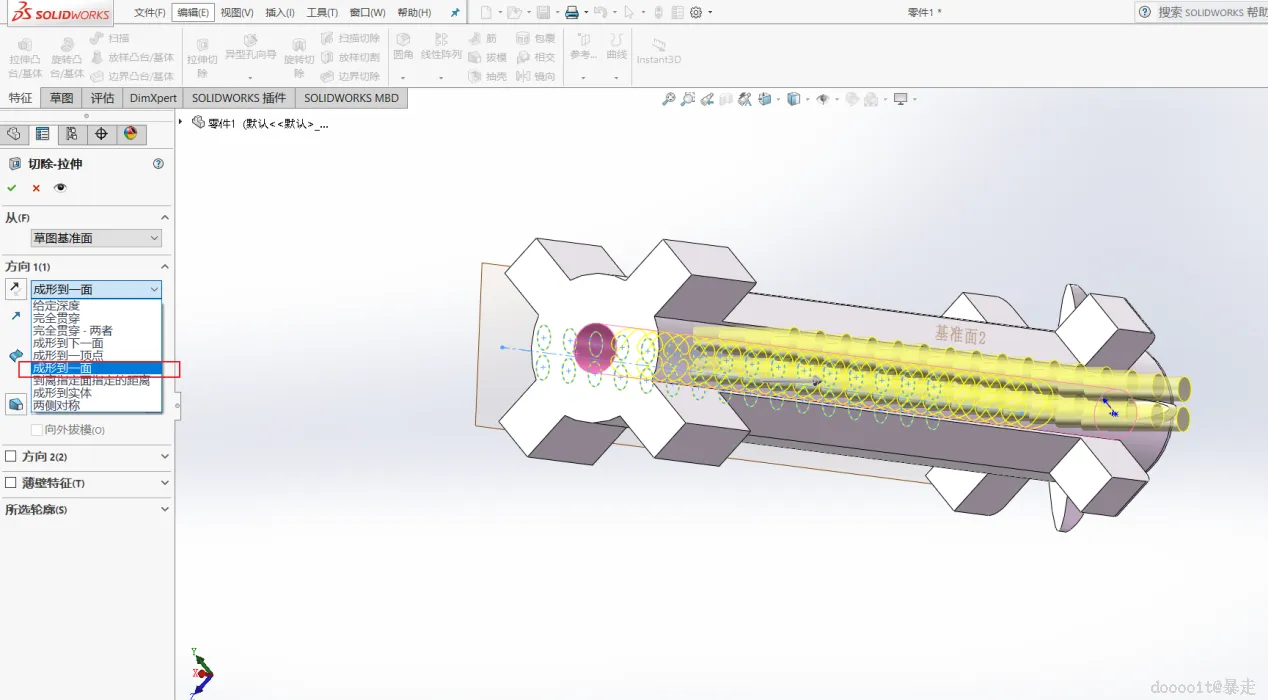

拉伸切除

通过拉伸切除方法进一步细化模型。

16

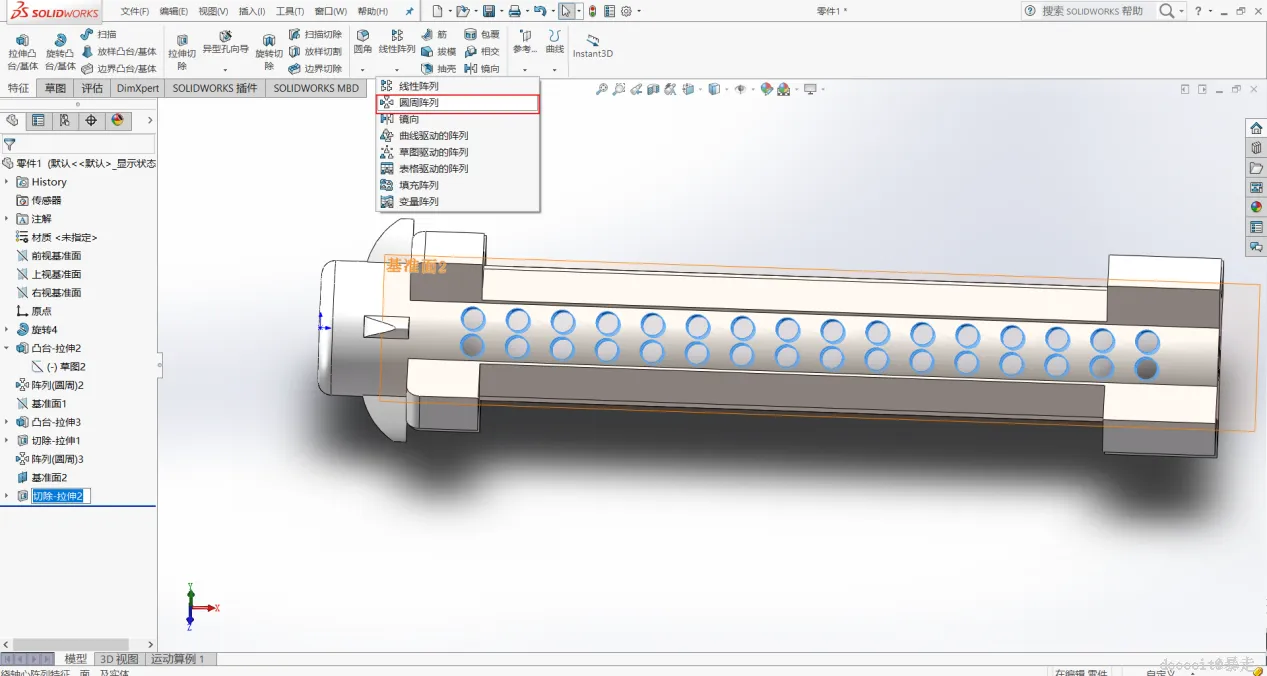

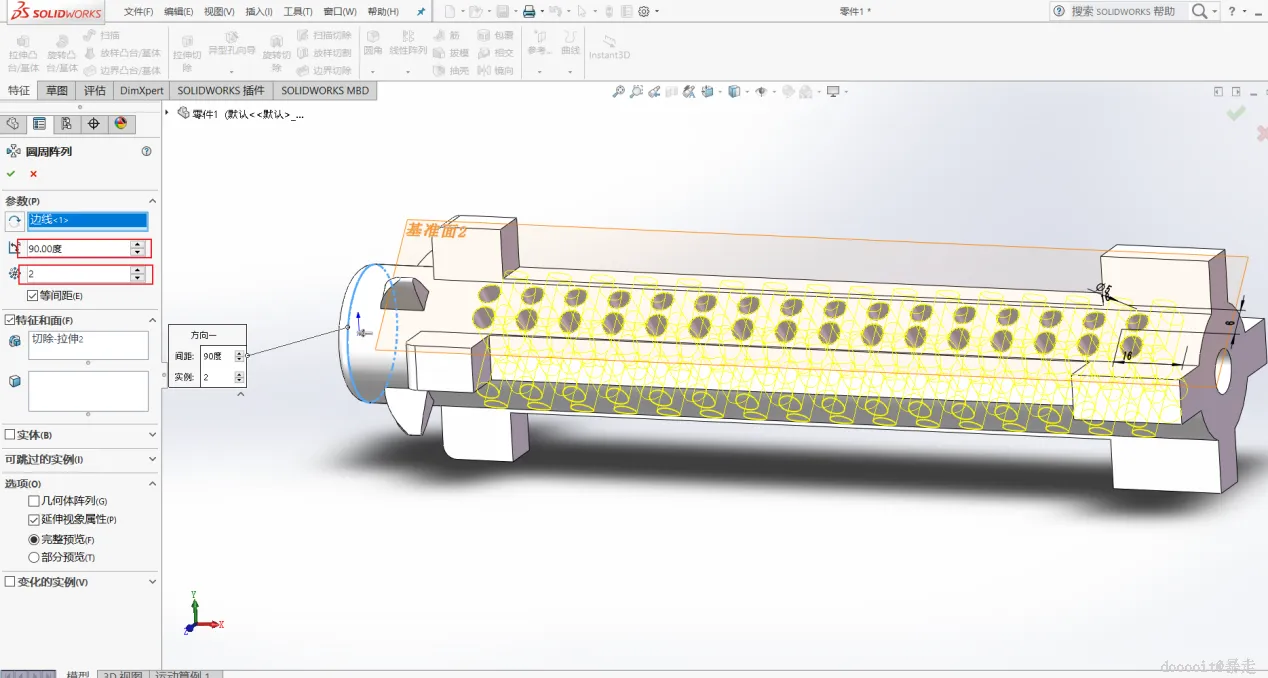

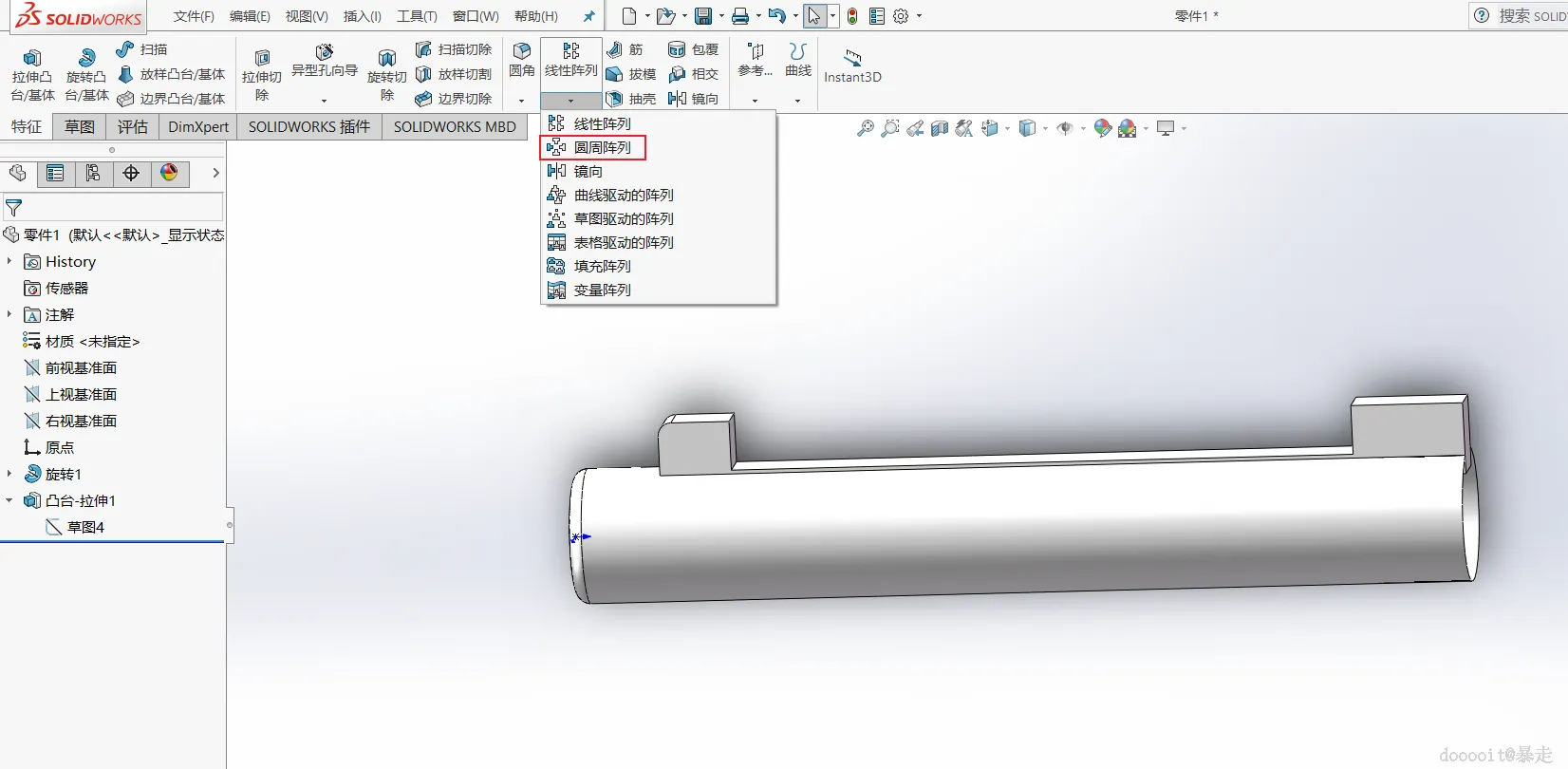

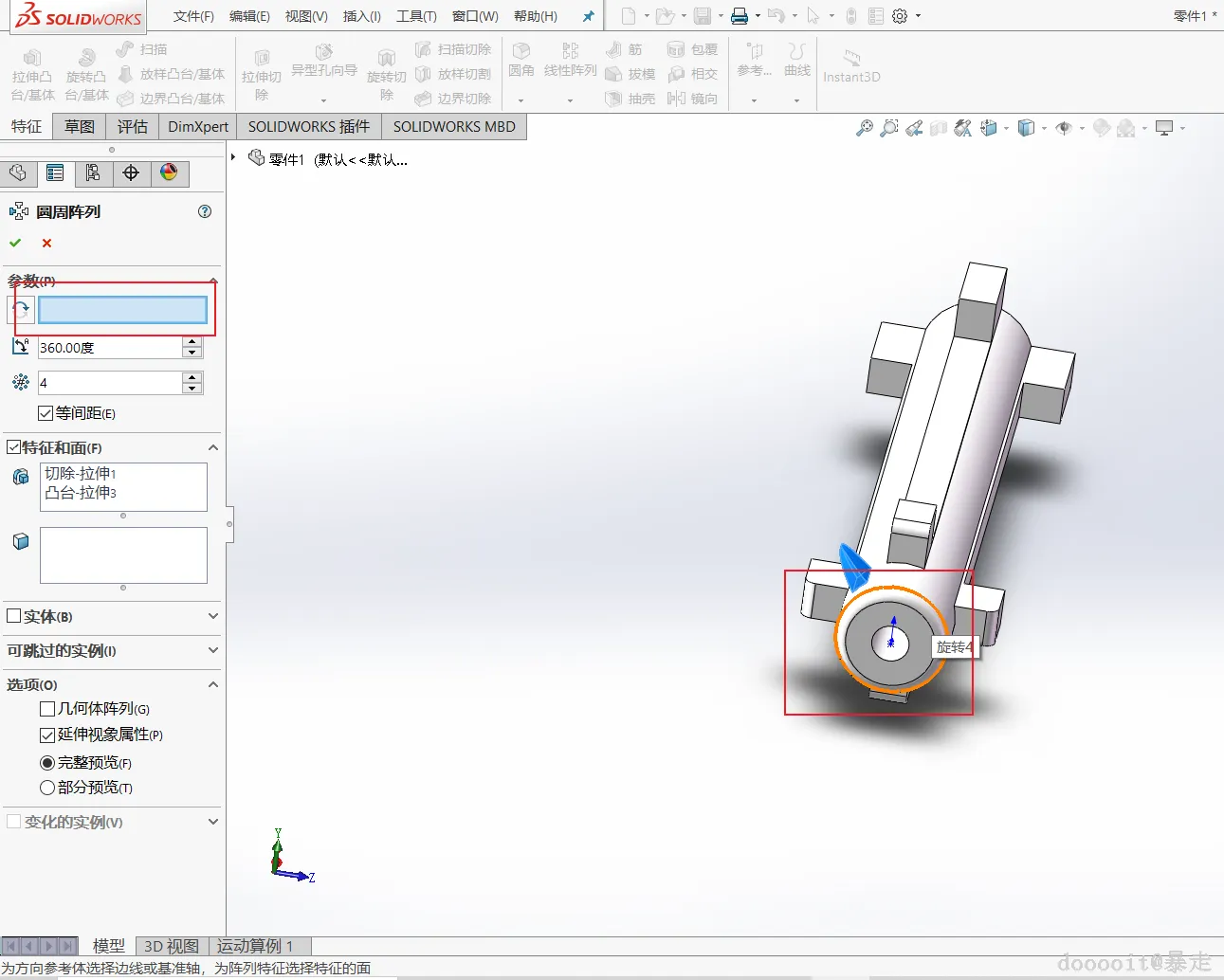

圆周阵列


17

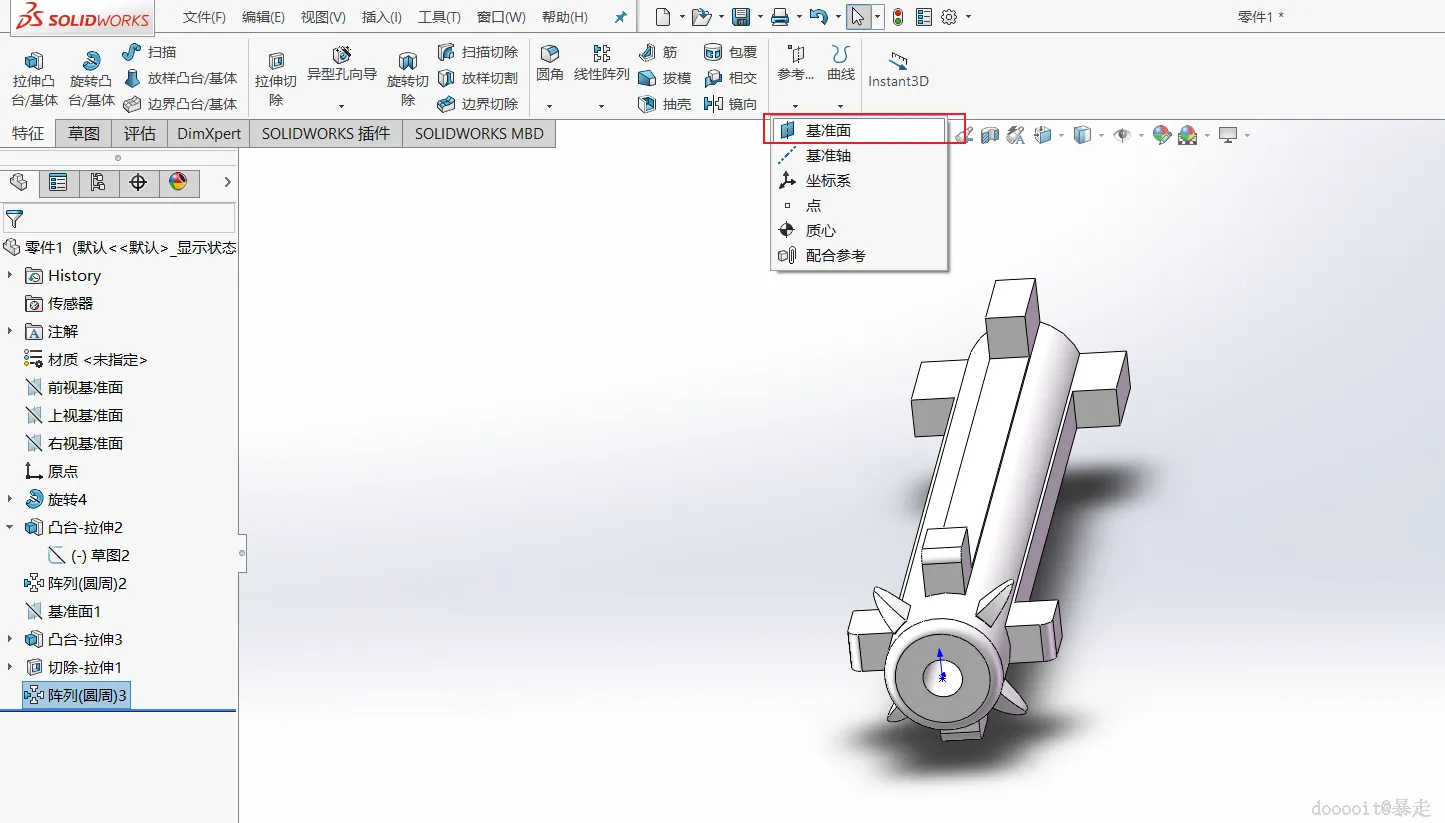

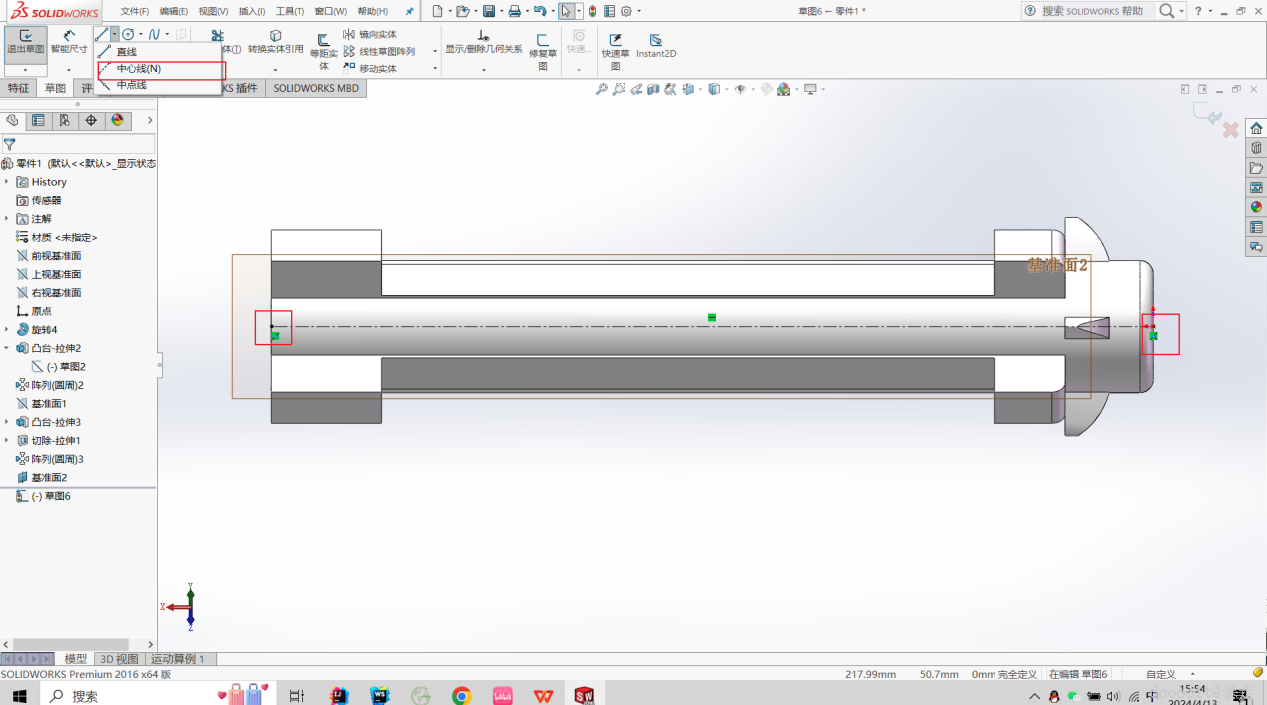

添加参考面

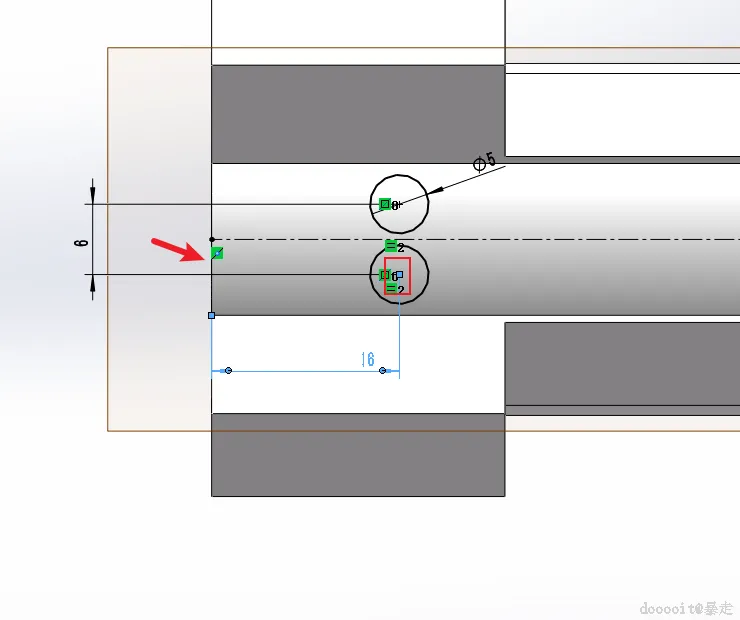

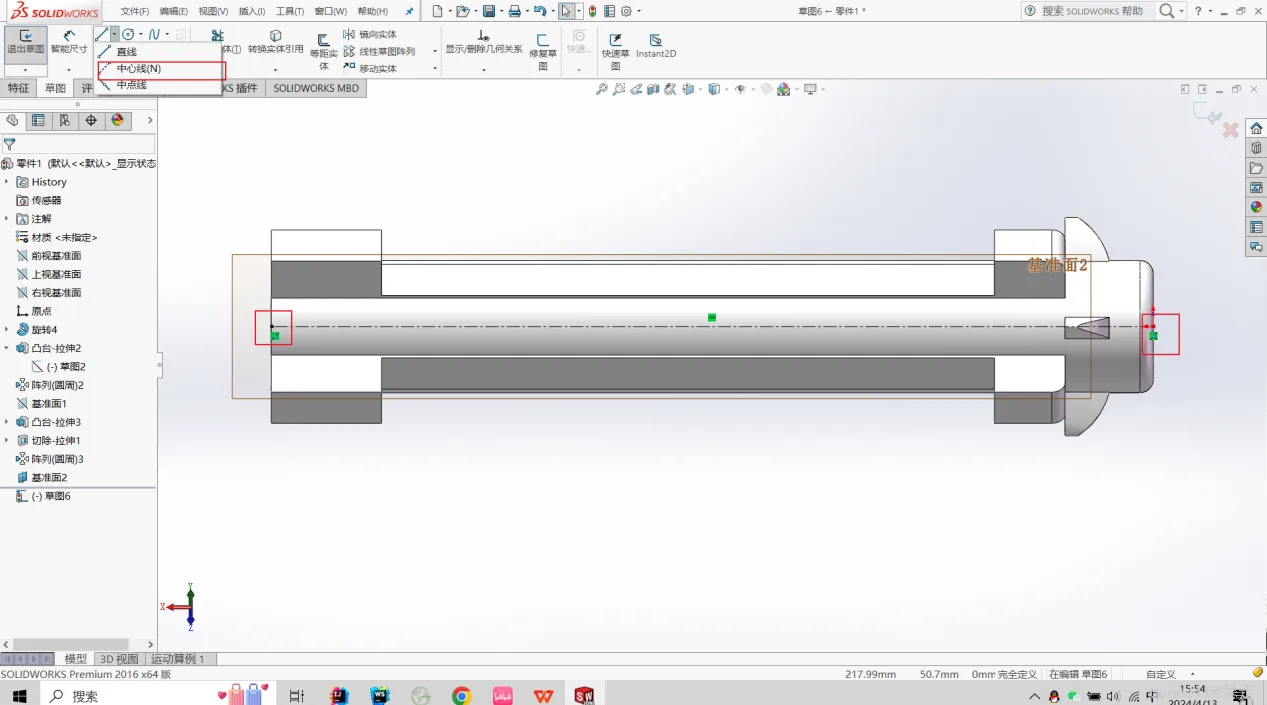

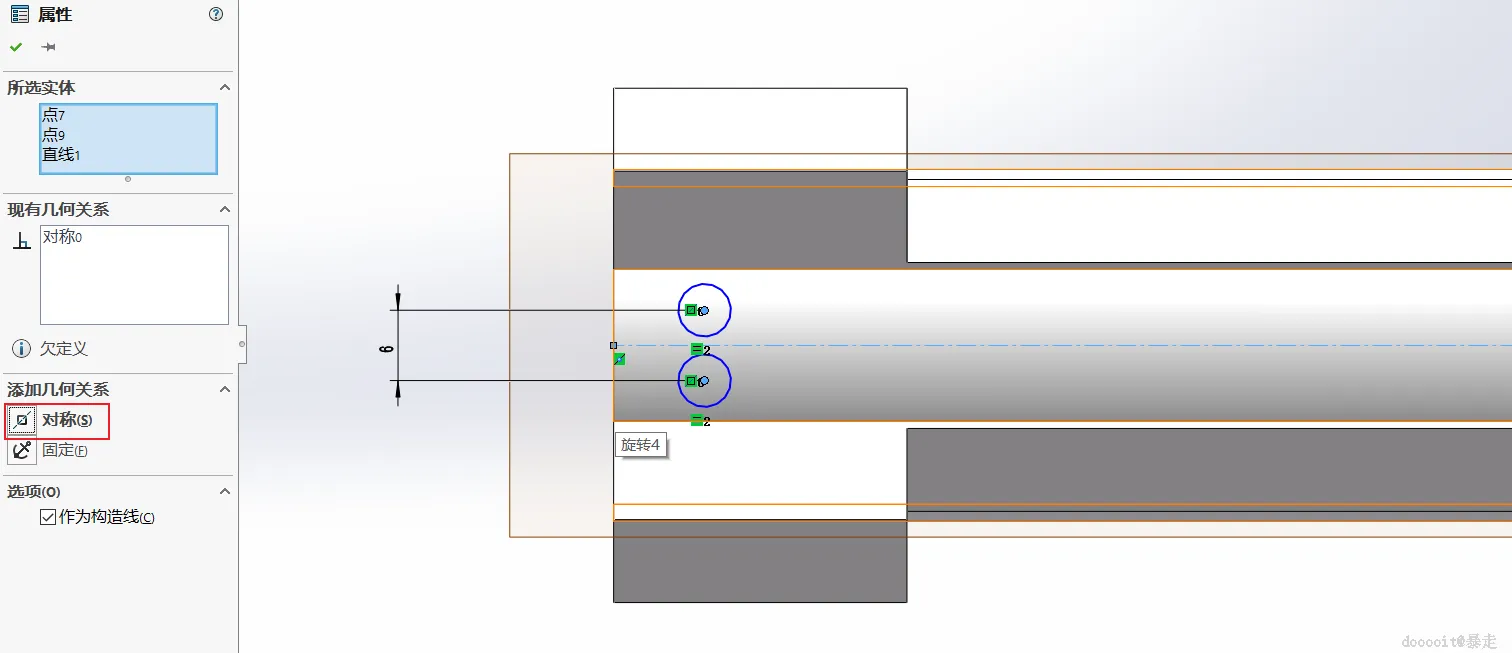

新增基准面并在其上绘制中心线。

18

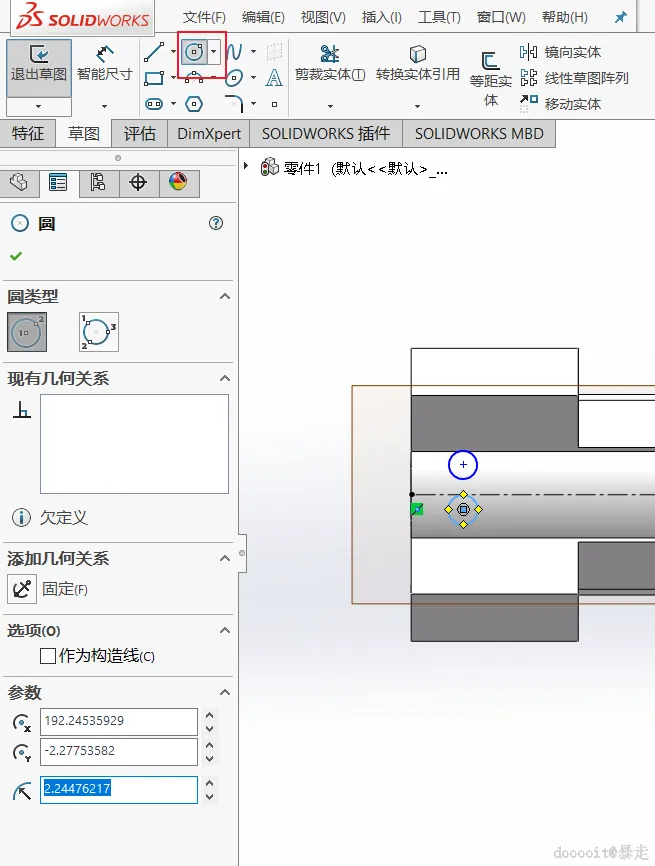

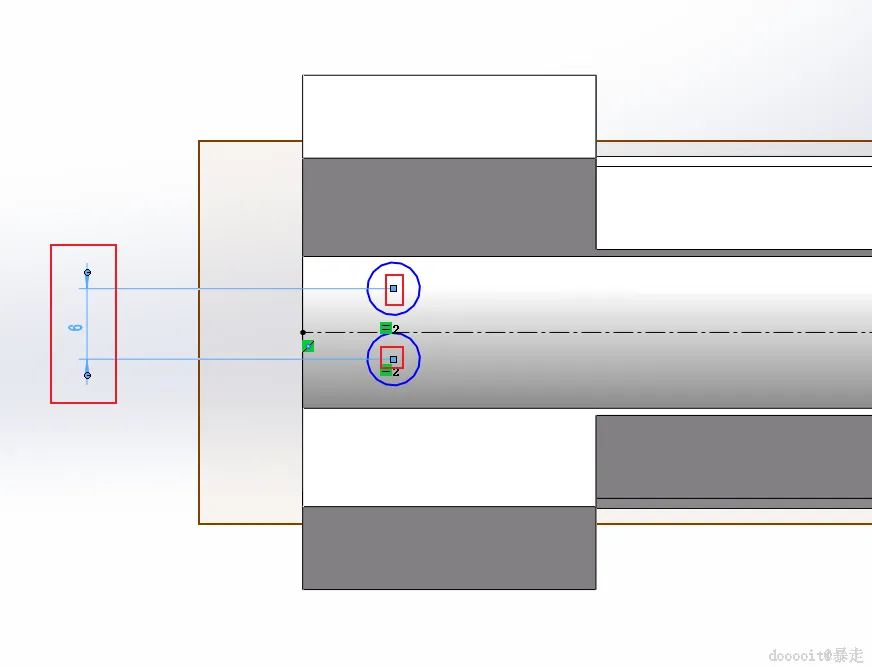

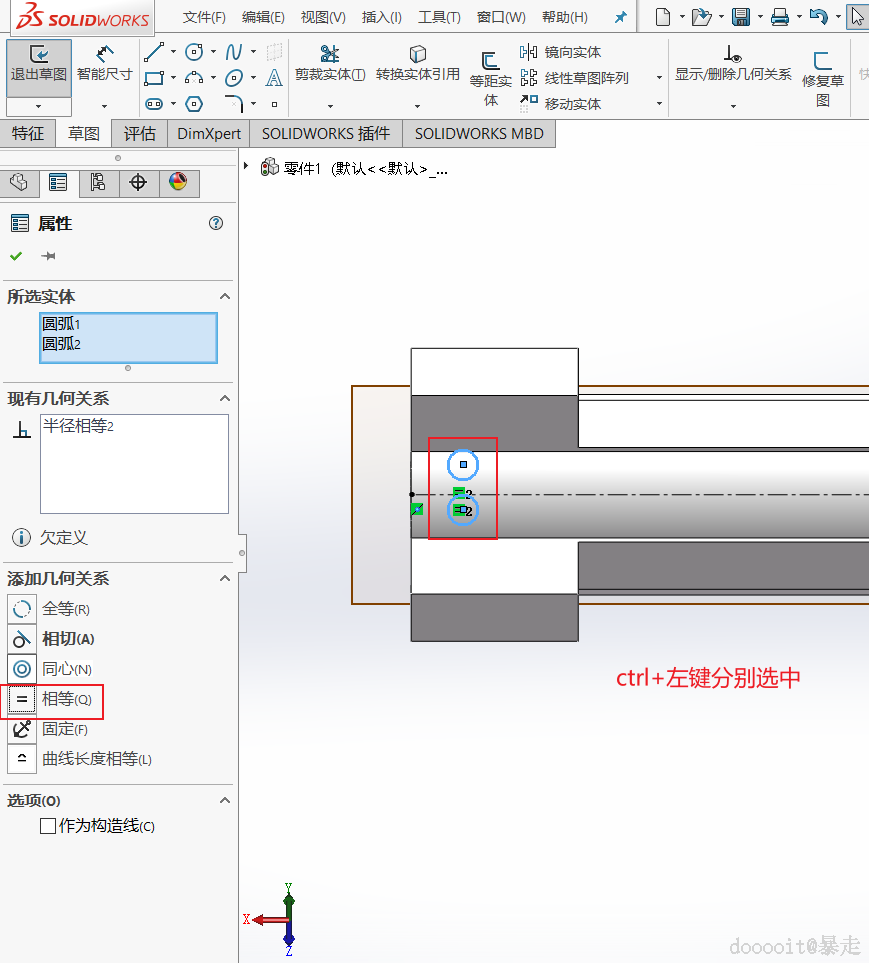

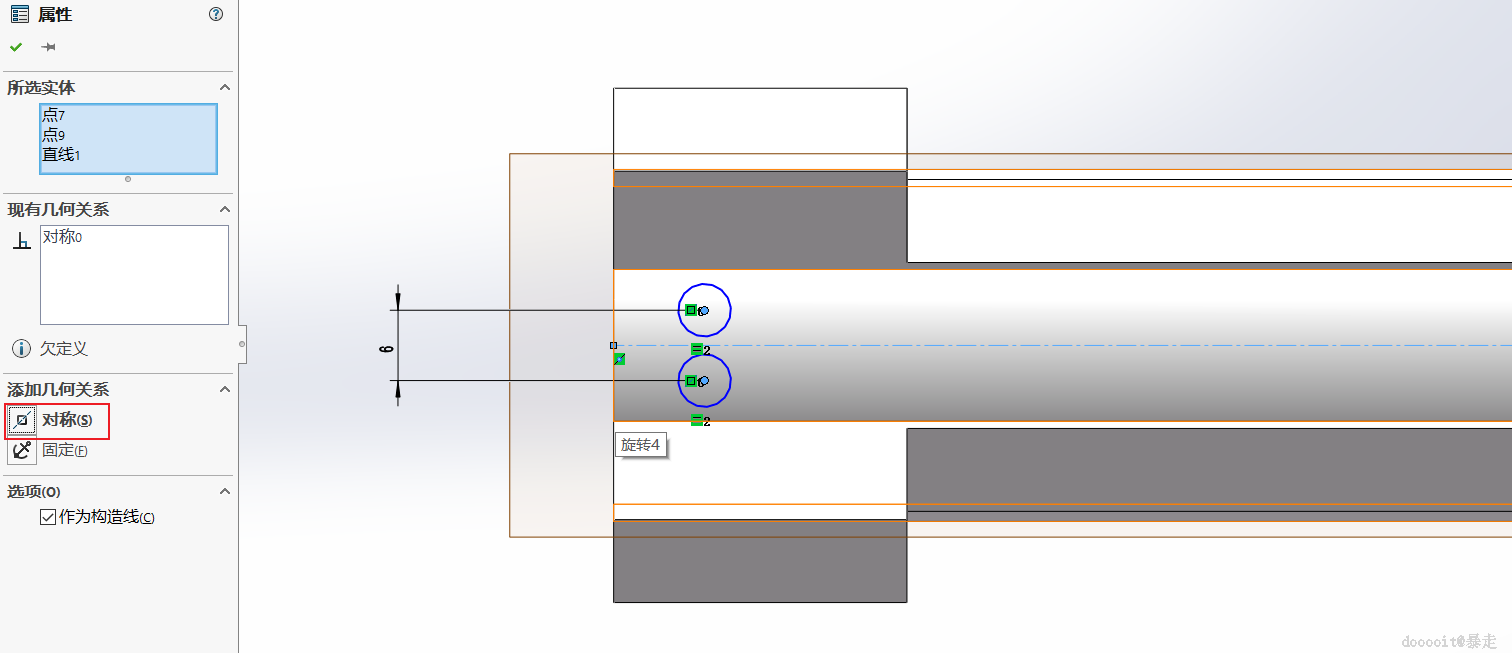

绘制圆形及尺寸标注

在新的基准面上绘制圆形,并对其进行准确的尺寸标注。

19

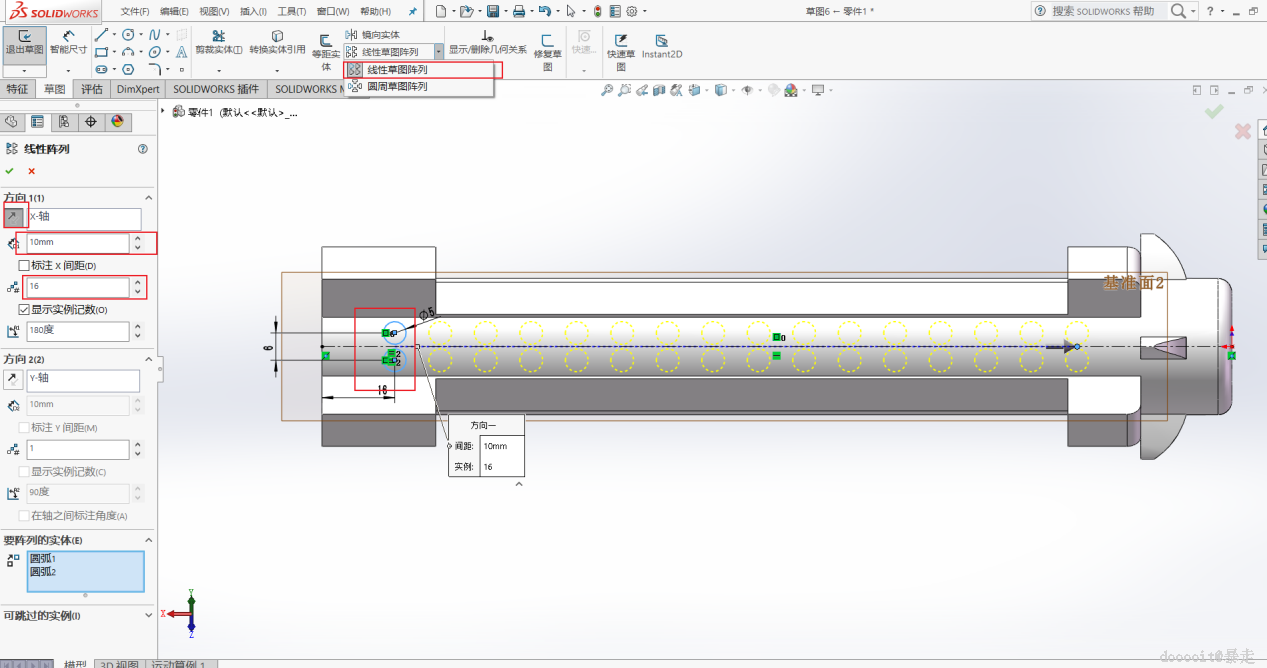

拉伸切除

最后一步是通过拉伸切除来完成模型的最终形态。

20

圆周阵列

对最新创建的特征执行圆周阵列。

21

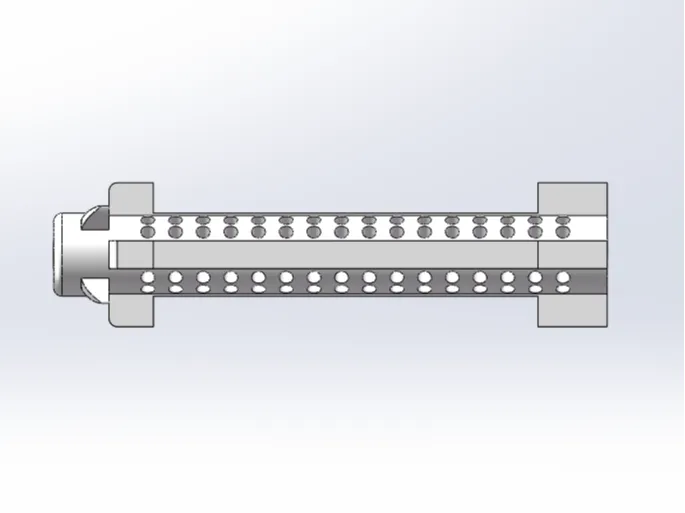

完成

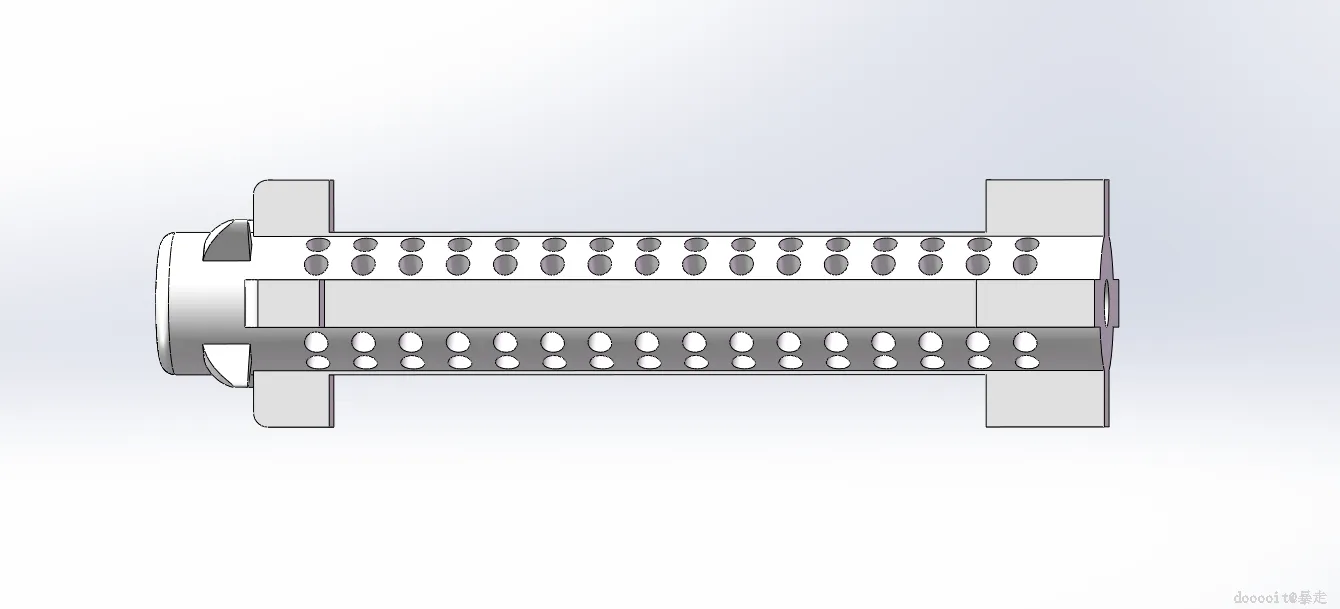

至此,M416枪管的3D设计工作全部完成。
