智能笔记本电脑散热器

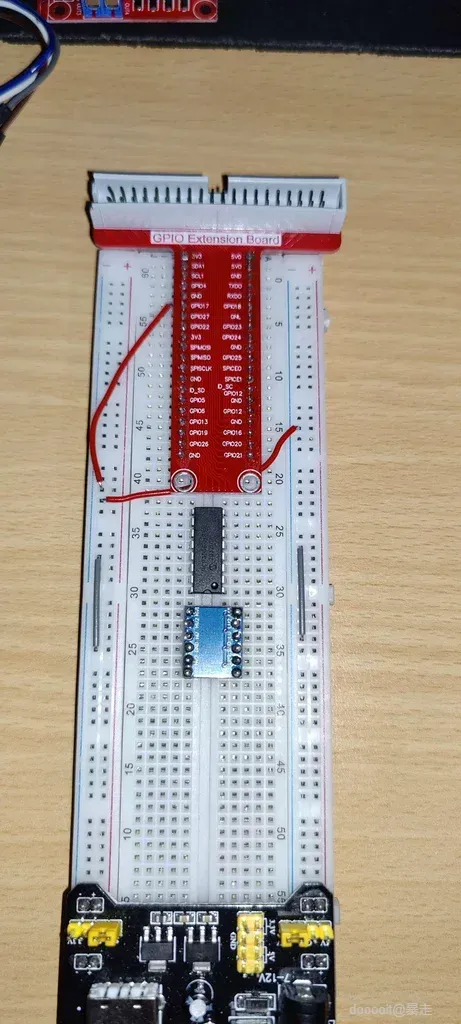

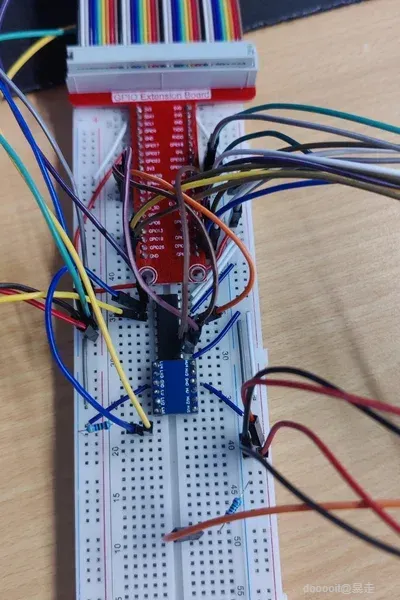

如您所见，我已经将我的 T 型分线板、MCP3008 和 Level Shifter 放在这个板上，只有我的 MCP3008 会在该项目的后面进行 180 度调整，因为它更适合。

1. 将 T 型分线板 mcp 3008 的槽口指向分线板，将电平转换器放在面包板上

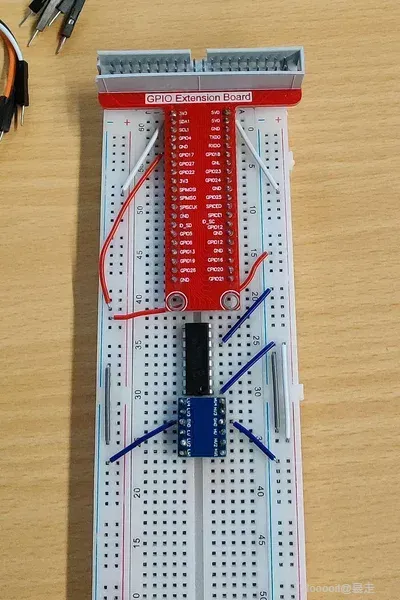

2. 连接您的接地，我的试验板有 4 个独立的电源“区域”，因此我需要将它们和 Pi 相互连接。

现在我将接地连接到我的 MCP3008 的错误一侧，所以如果你把那个槽口放在 T-Cobbler 上，它就会工作

将 3.3V 连接到右上角的电源区

将 pi 的 5V 连接到左侧电源区并连接它们

将 MCP3008 的 AGND 和 DGND 连接到面包板的接地

将 Levelshifter 的接地连接到面包板的接地

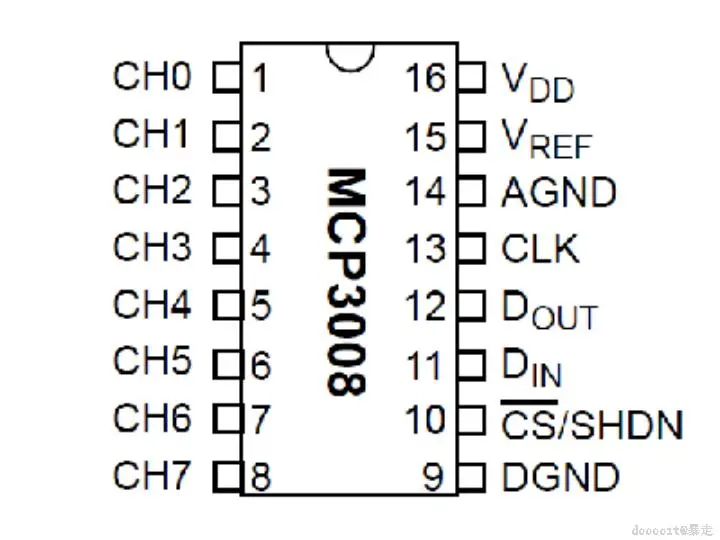

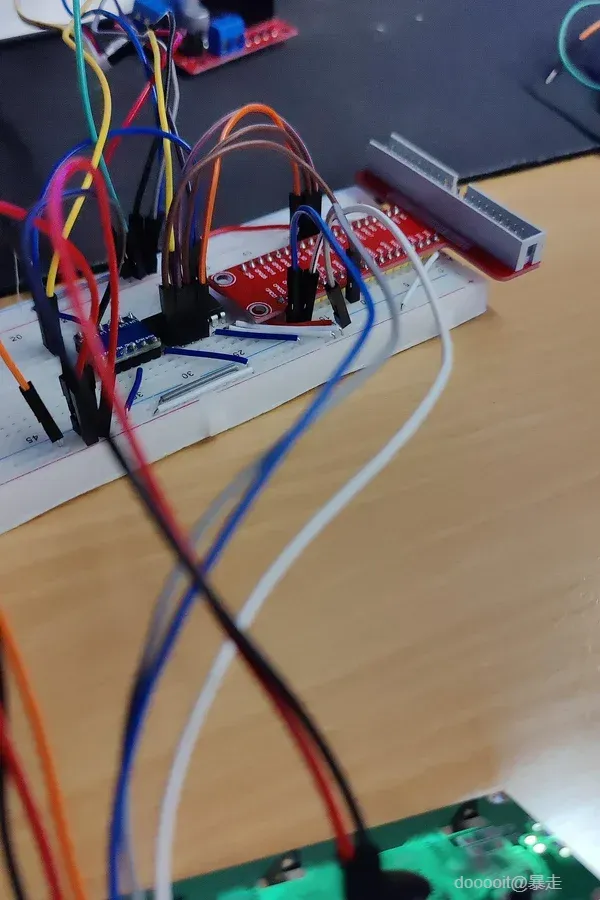

在此步骤中，我们将连接 MCP3008 的其余接线

1. 将 SC/SHDN 引脚连接到 T-cobbler 的 SPICE0
2. 将 DIN 连接到 MOSI（Master Out Slave In）引脚
3. 将 DOUT 连接到 MISO（Master In Slave Out）引脚
4. 将 CLK 引脚连接到 SPCLK 引脚
5. 最后将 VREF 和 VDD 连接到左侧电源区（5V)

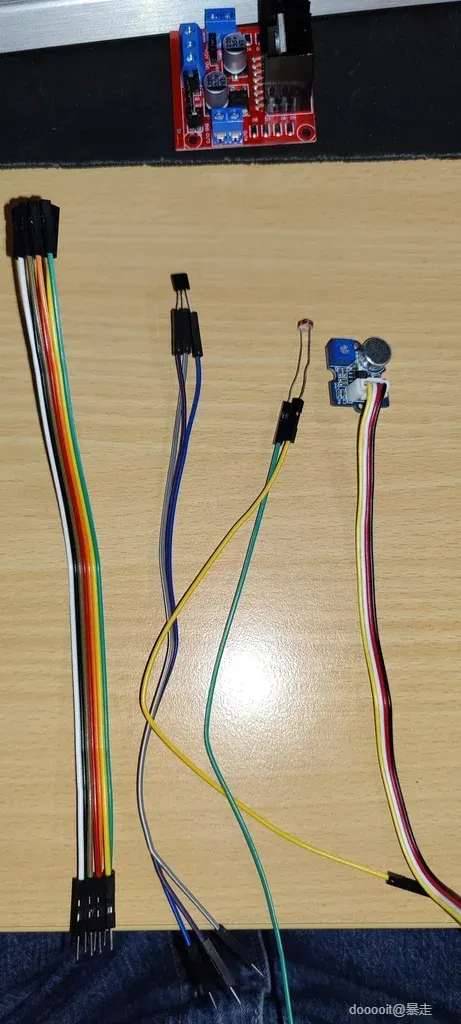

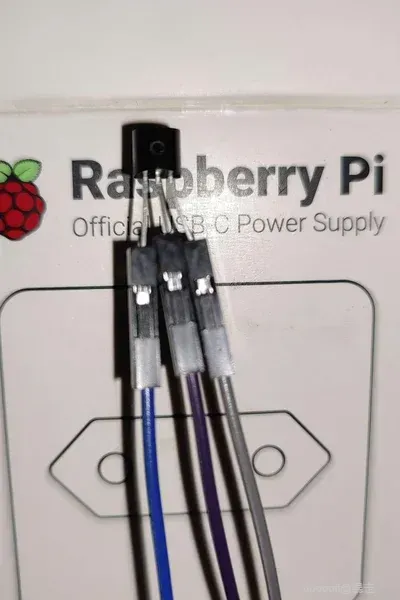

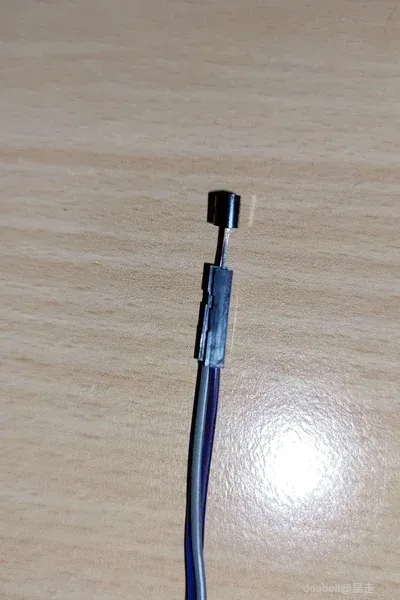

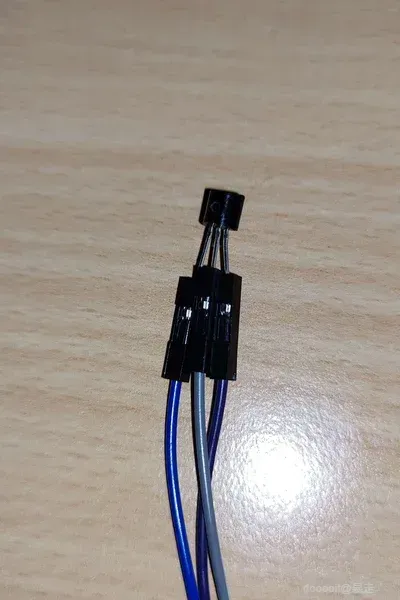

在此步骤中，我们将 LM35 温度传感器连接到我们的电线上，以便稍后可以将它们放入我们的面包板中

如果您有 LM35，并且您正在查看平坦的一面，那么您应该左引脚到 GND（最好是黑色电缆）,右引脚接 3.3V（最好是 3.3V 的黄色电缆或电源的红色电缆,我们 MCP3008 上 A0 通道的中间

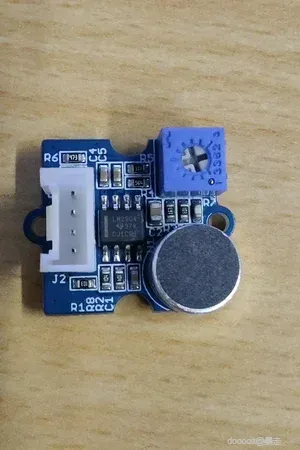

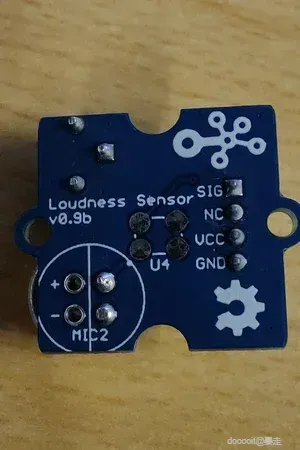

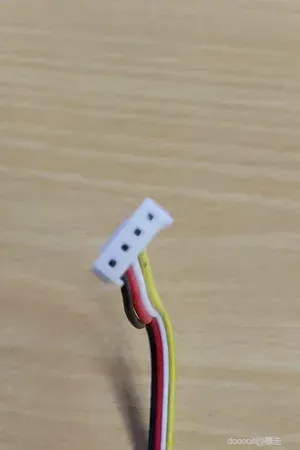

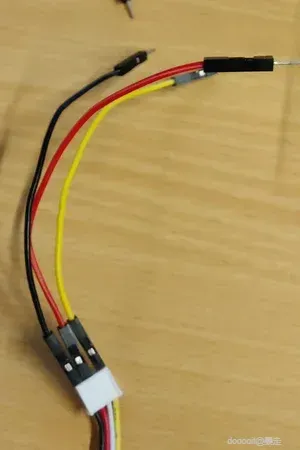

这是我得到的音频传感器 包络音频传感器，可以从某个声级读取多个模拟输入，声音传感器也有 4 根线，但其中一根是 NC 引脚，代表非连接，因此我们可以不理会该引脚

1. 将红线或黄线连接到 3.3V
2. 将橙色线连接到 MCP3008 的 A1 引脚
3. 将黑线接地

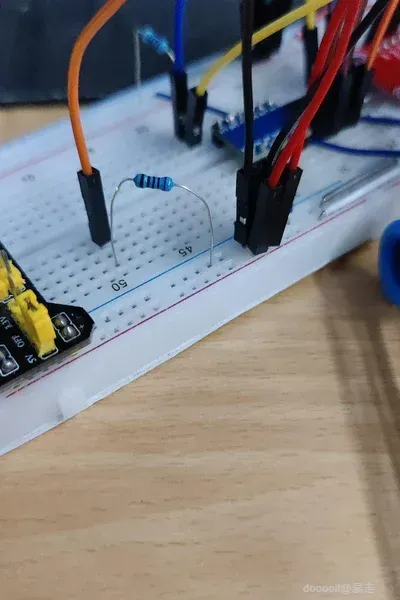

现在，在将电线连接到 LDR 方面，你不能出错，你可以将 3.3v 放在右引脚上，将 gnd 放在左引脚上，反之亦然，唯一的不同是当你把它放在面包板上时，你需要将 GND 线连接到一个引脚（不在你的电源区），然后在同一行的那个引脚旁边放一个将电阻器接地，并在 LDR GND 引脚和 MCP3008 的 A2 之间放置一根电线

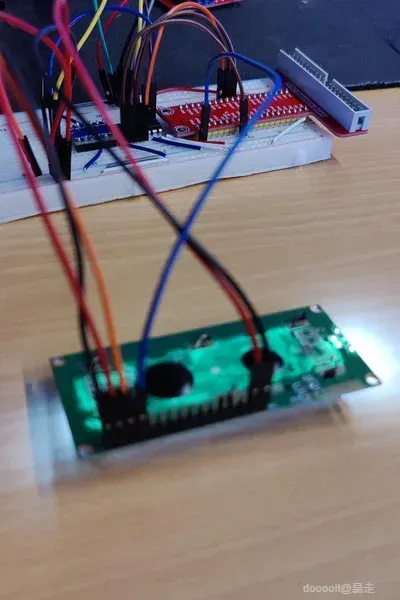

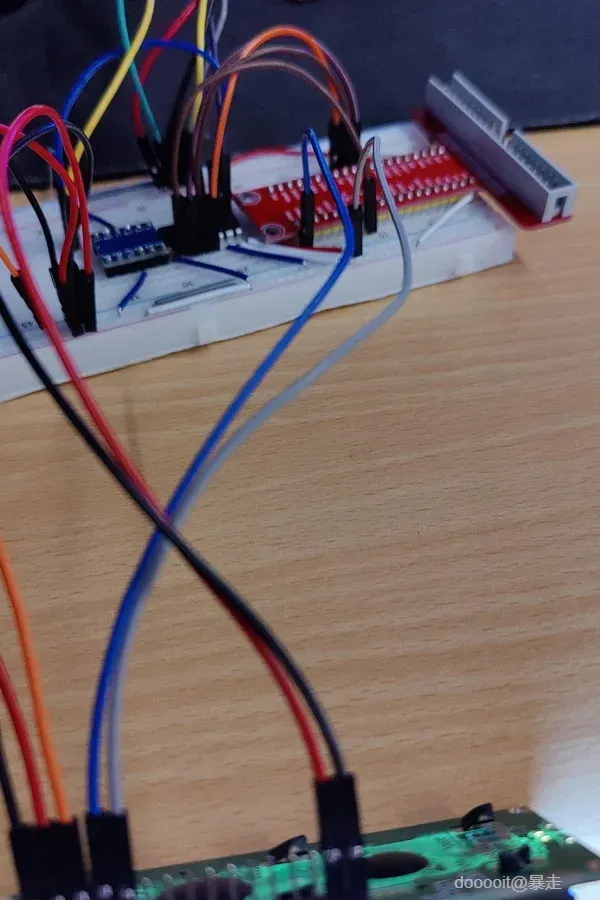

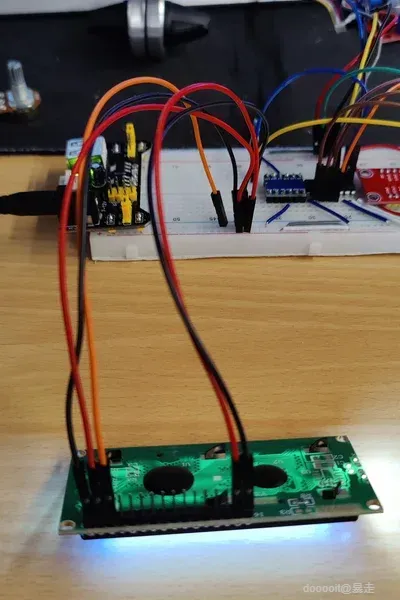

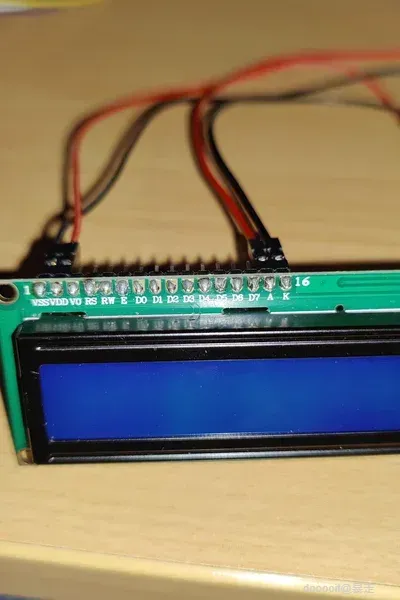

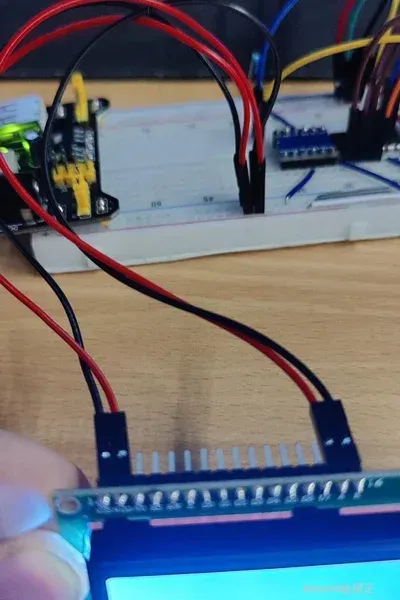

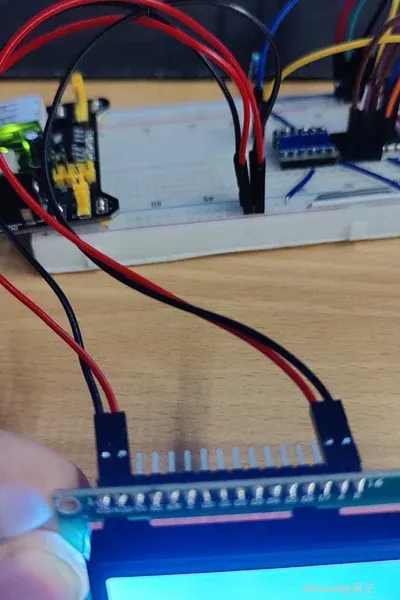

现在对于 LCD，我没有每条电缆的图片，因为它会很多，我最终会在此页面添加接线图。

1. 连接你的电源
2. 你的 VSS 接地
3. 你的 VDD 至 5V
4. 连接你的 LED 电源
5. 你的 A 引脚到 5V
6. 你的 K 引脚接地
7. 你的 v0 引脚连接到一个 2k 欧姆电阻器，该电阻器接地

现在只有一个引脚有点特殊，那就是 RS 引脚，你可以将其接地。将其余引脚连接到 t-cobbler 上的 GPIO 端口

现在，在这一步中，我们将添加我们的12V到我们的左侧下电源区

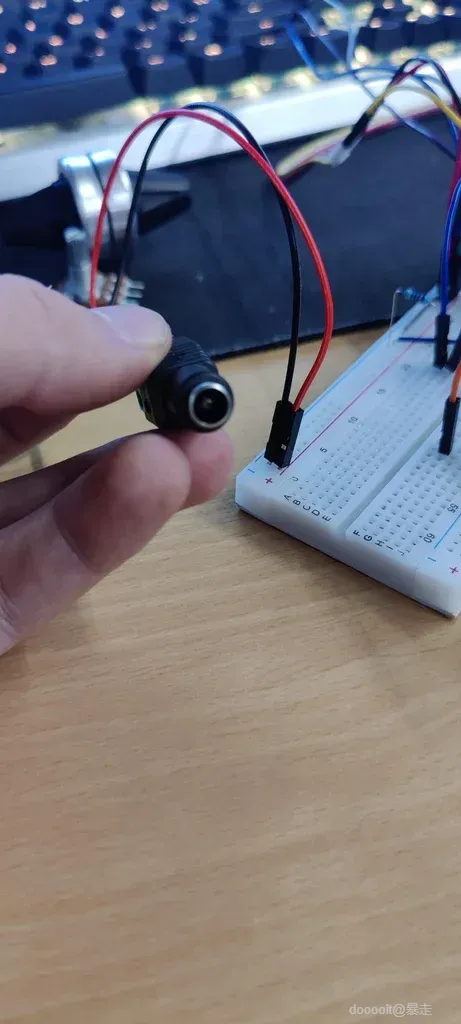

它实际上很容易，如果你有一个12V桶电源插头，然后你只连接一根黑色的线到-端口和一根红色的线到+端口

将红色电线连接到你的电路板上的+

把你的黑色电线连接到你的面包板上的-

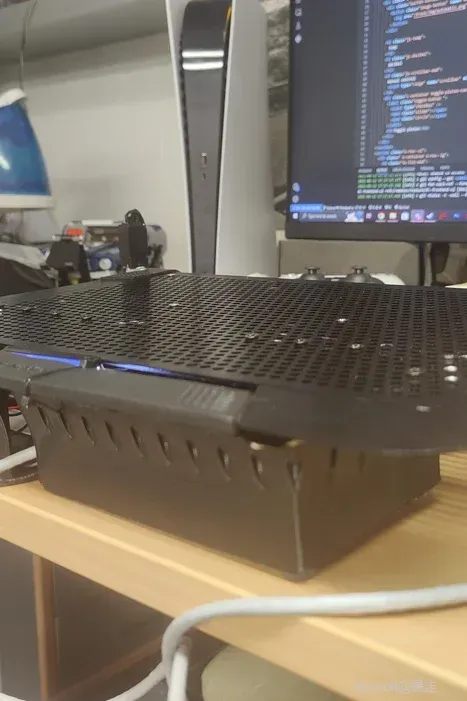

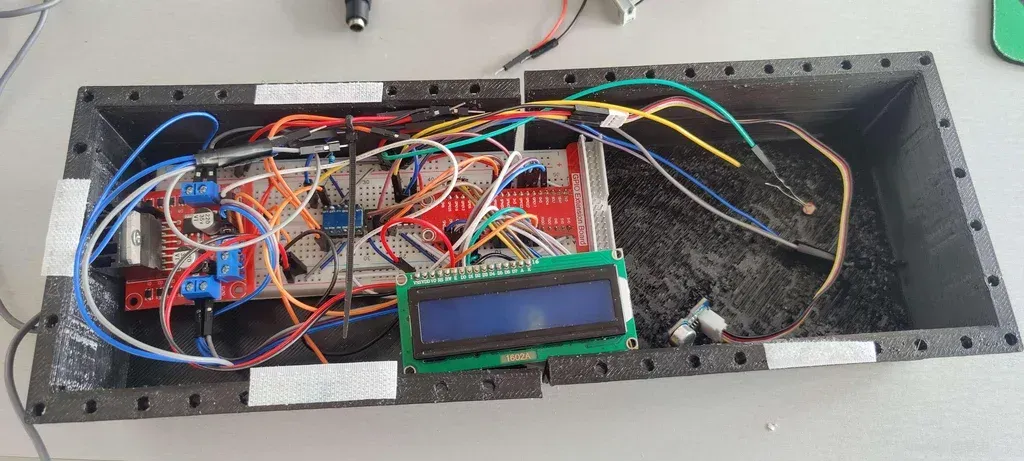

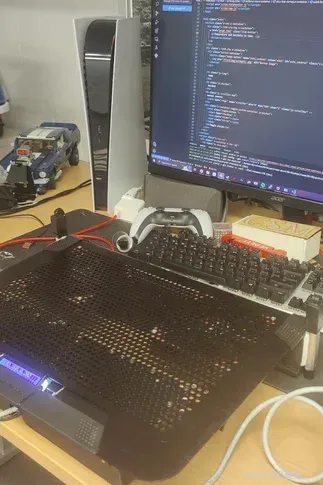

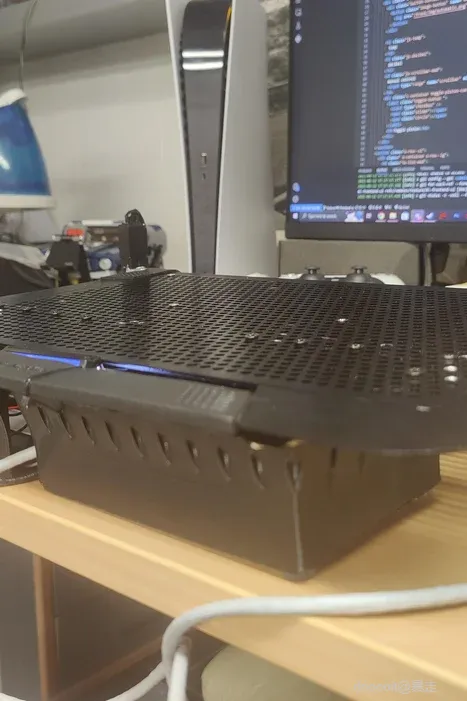

现在我已经把所有东西都装进了我的盒子里，这只是让你展示我的过程的一个步骤

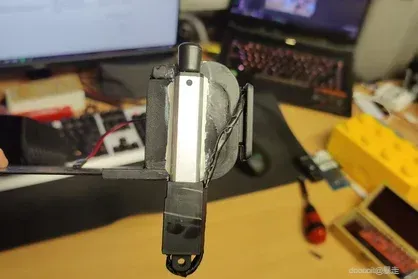

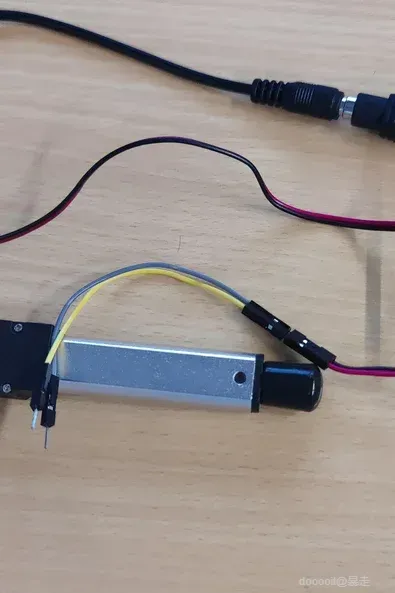

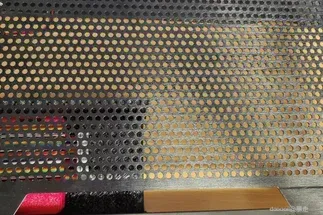

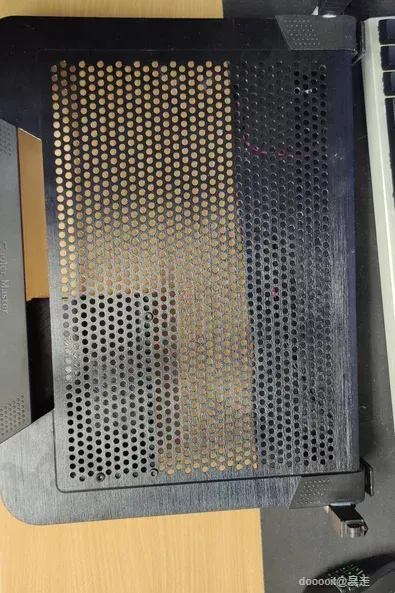

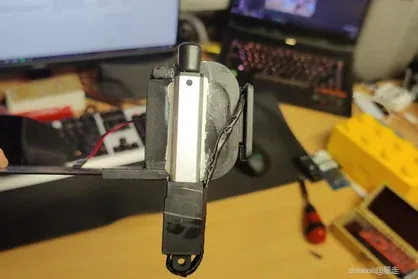

在这一步中，我将解释如何完成你的支架。我把风扇放在最顶部，用螺丝固定，两个螺丝应该足够。将你的线性执行器放置到位，我用Tec7胶水把它粘在我的支架上。现在，我创建了一个3D打印的盒子，我将会把它放在支架靠近底部的位置，以便引入一些“新鲜空气”。

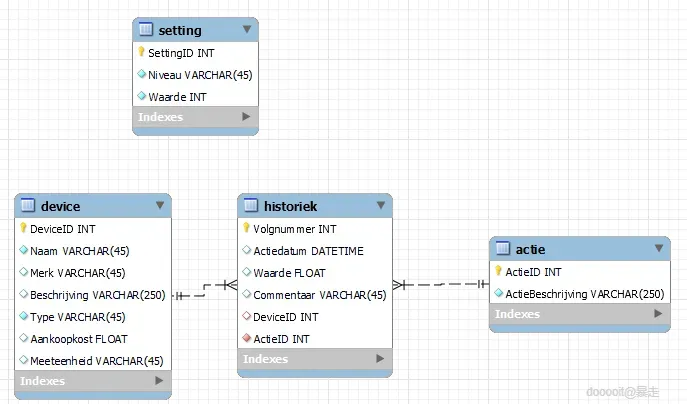

这是我的规范化数据库，我使用 MySql 将其放在树莓派本身上。
