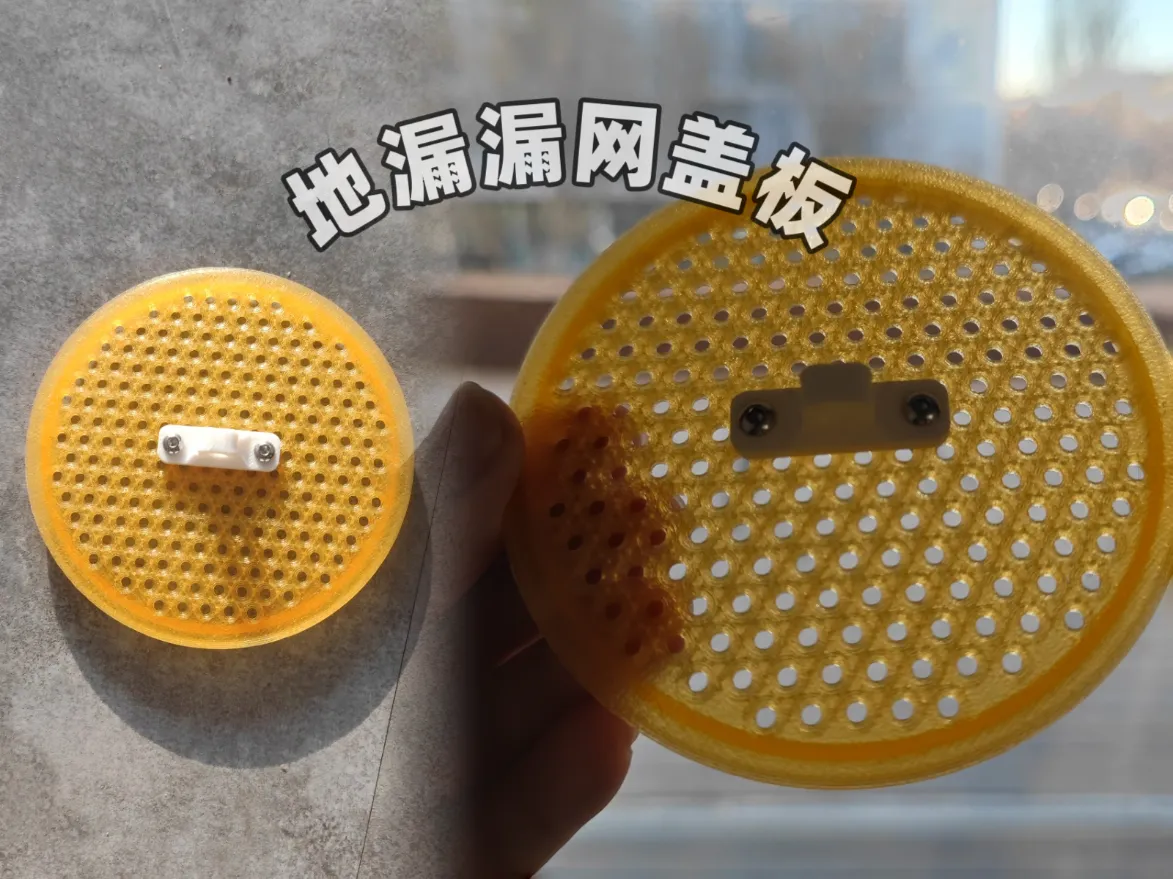

地漏漏网盖板

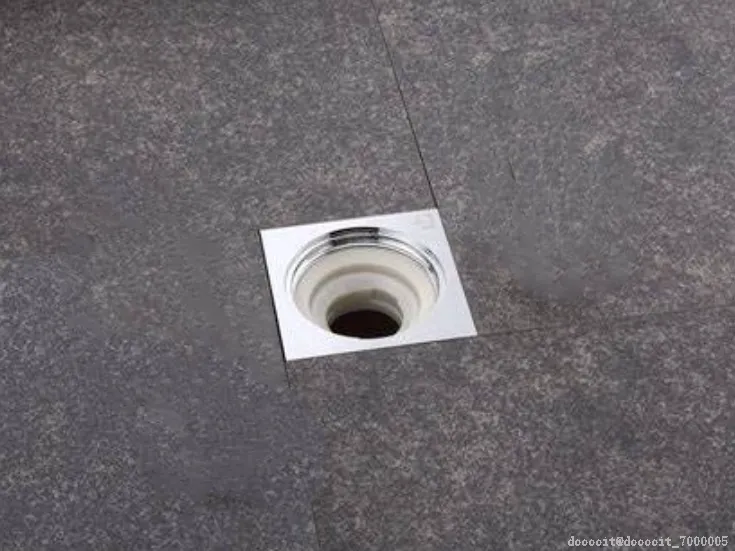

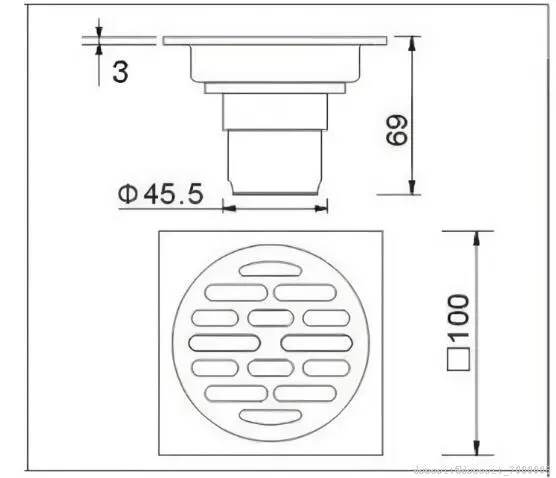

测量实物为实际地漏，本次建模需要的尺寸仅需测量地漏的孔位尺寸即可

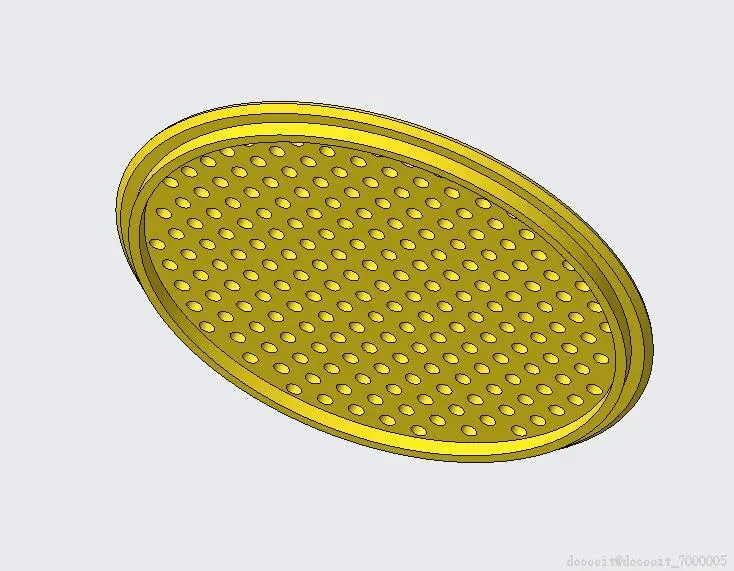

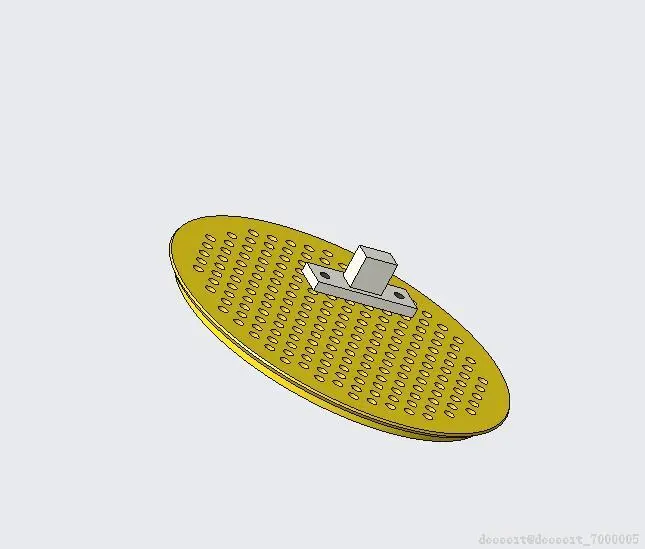

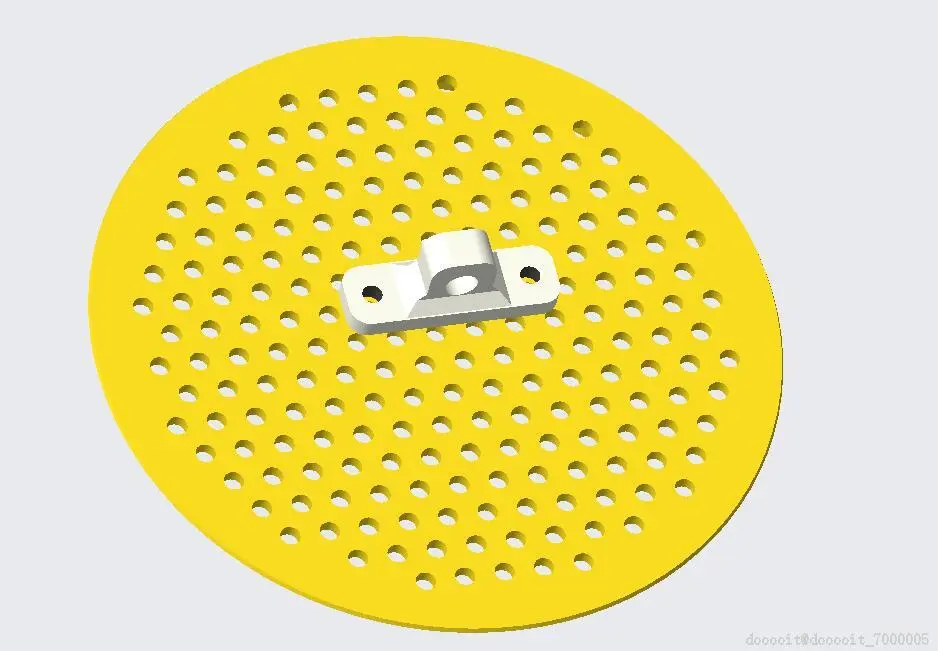

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具、耗材为准，本次测量实物为卫生间地漏的实际尺寸。

三维建模为本次分享的学习重心，讲解此类建模应注意的细节等问题。

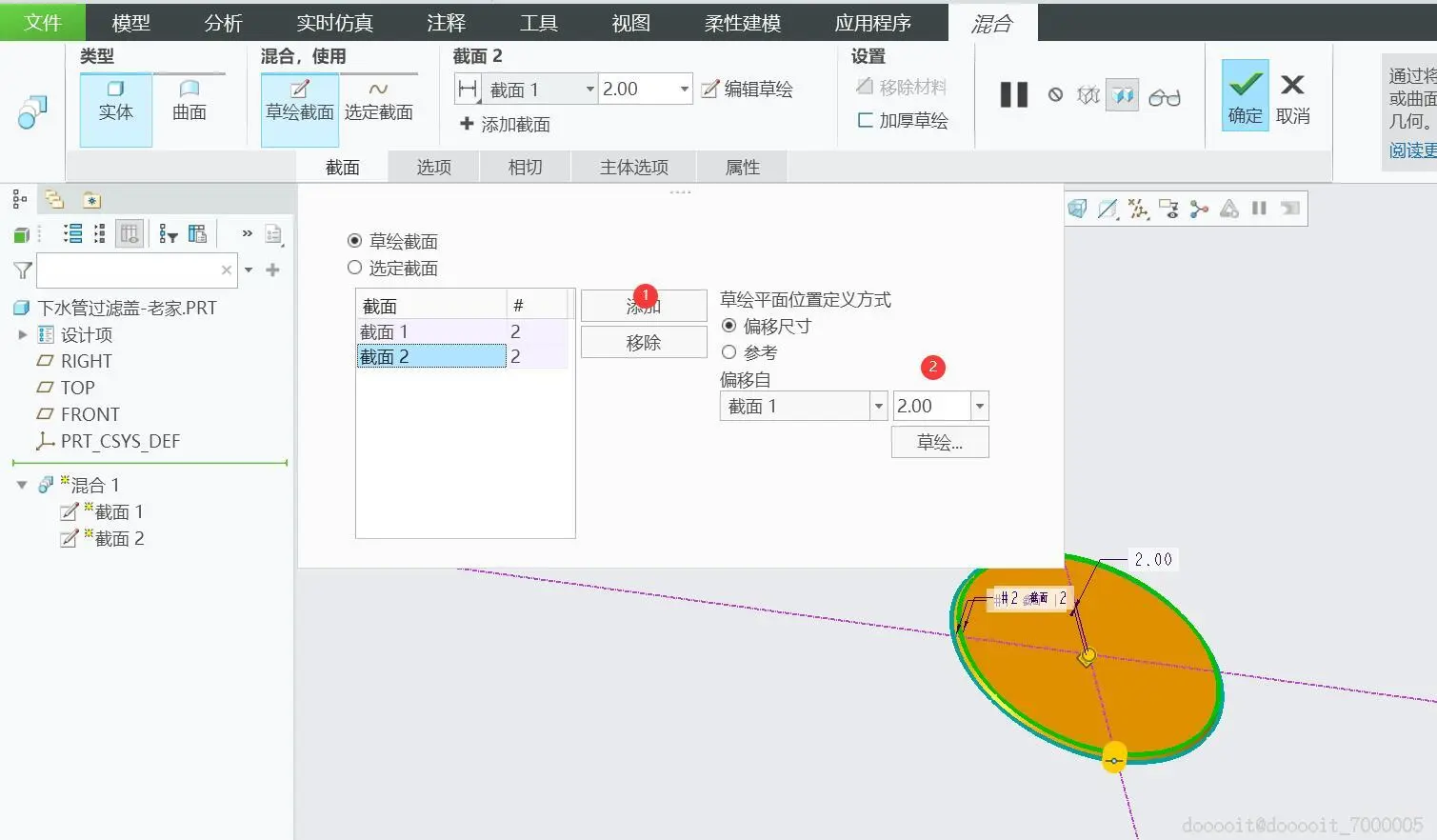

本步骤使用“混合命令实现”

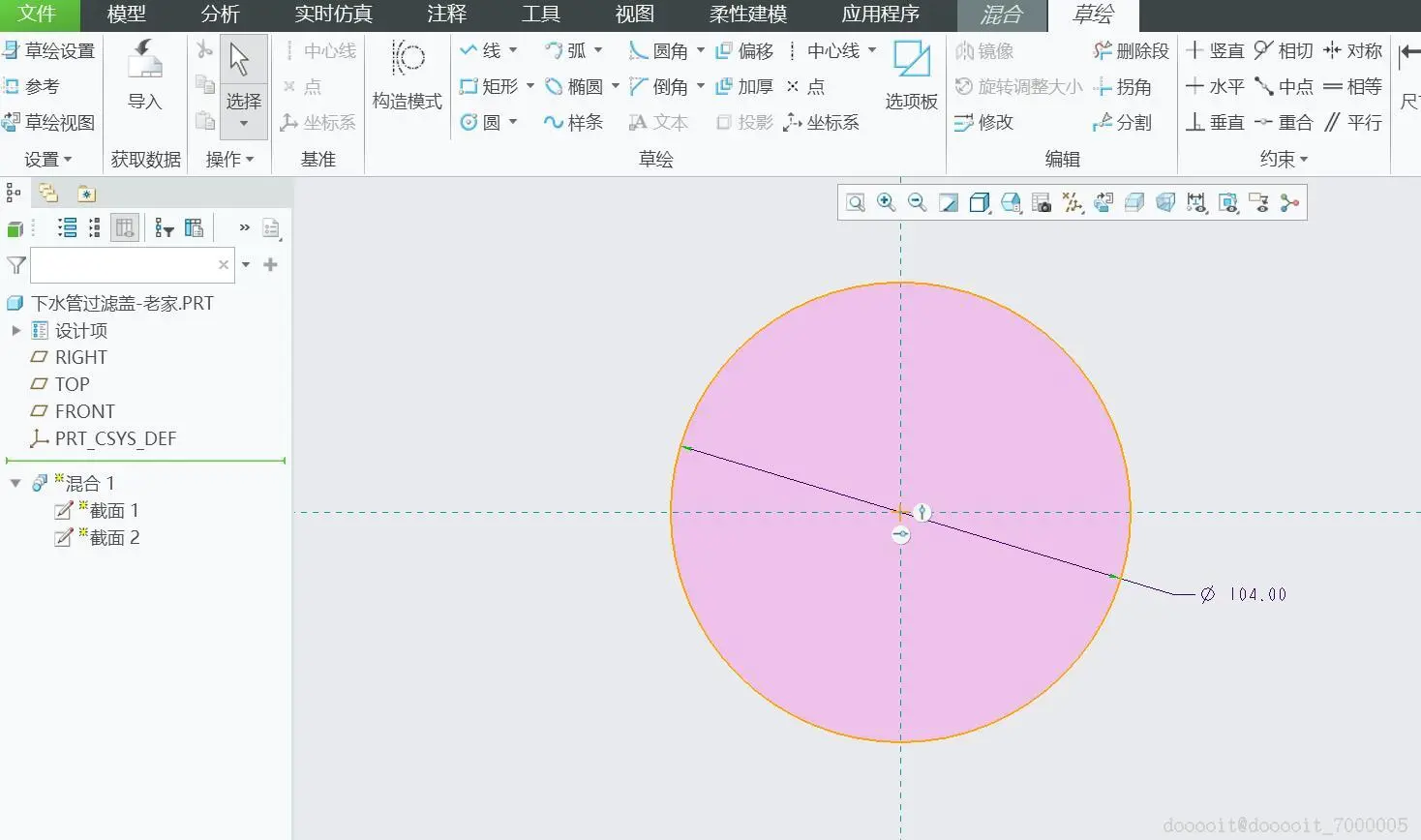

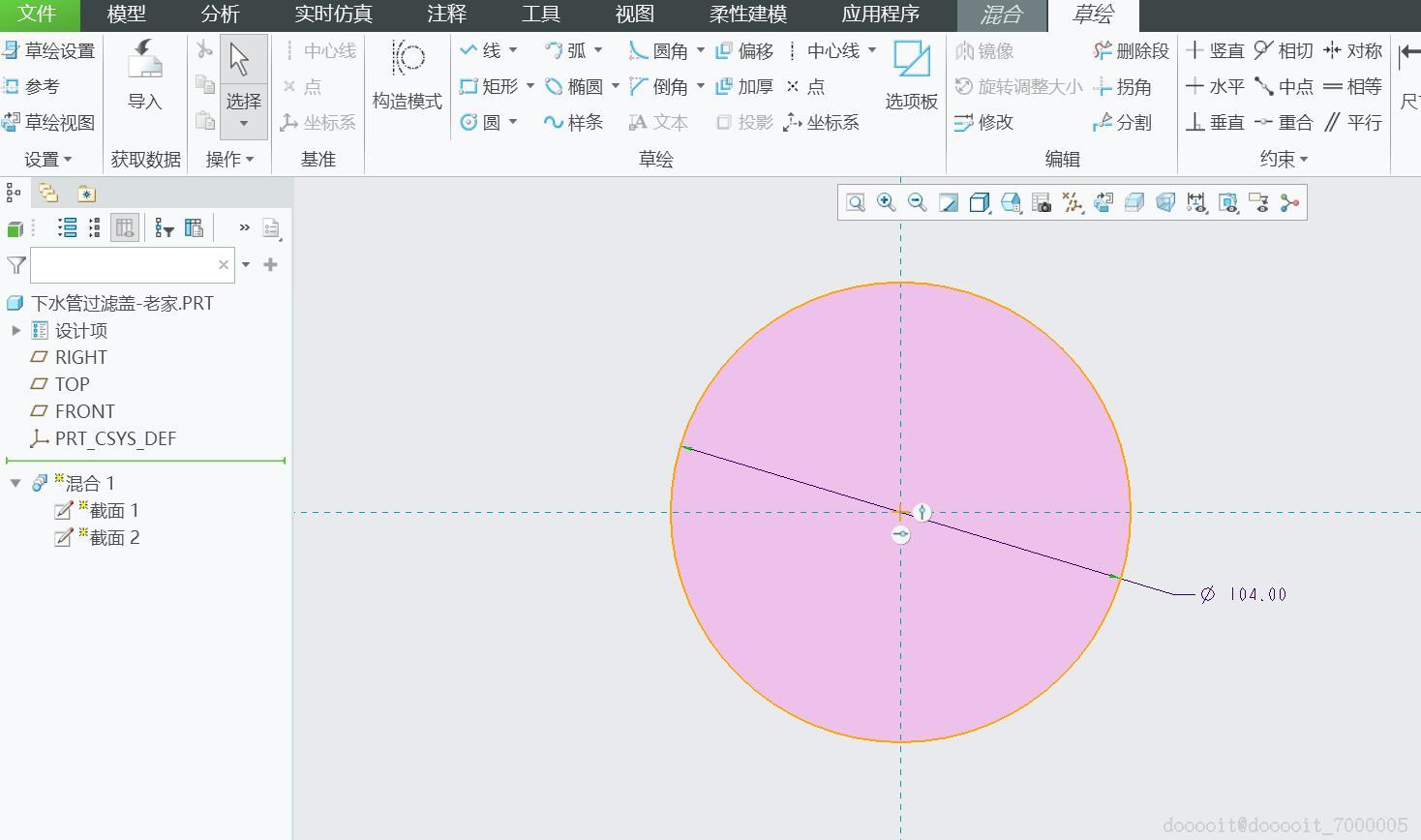

图21，草绘顶面圆尺寸，直径104mm

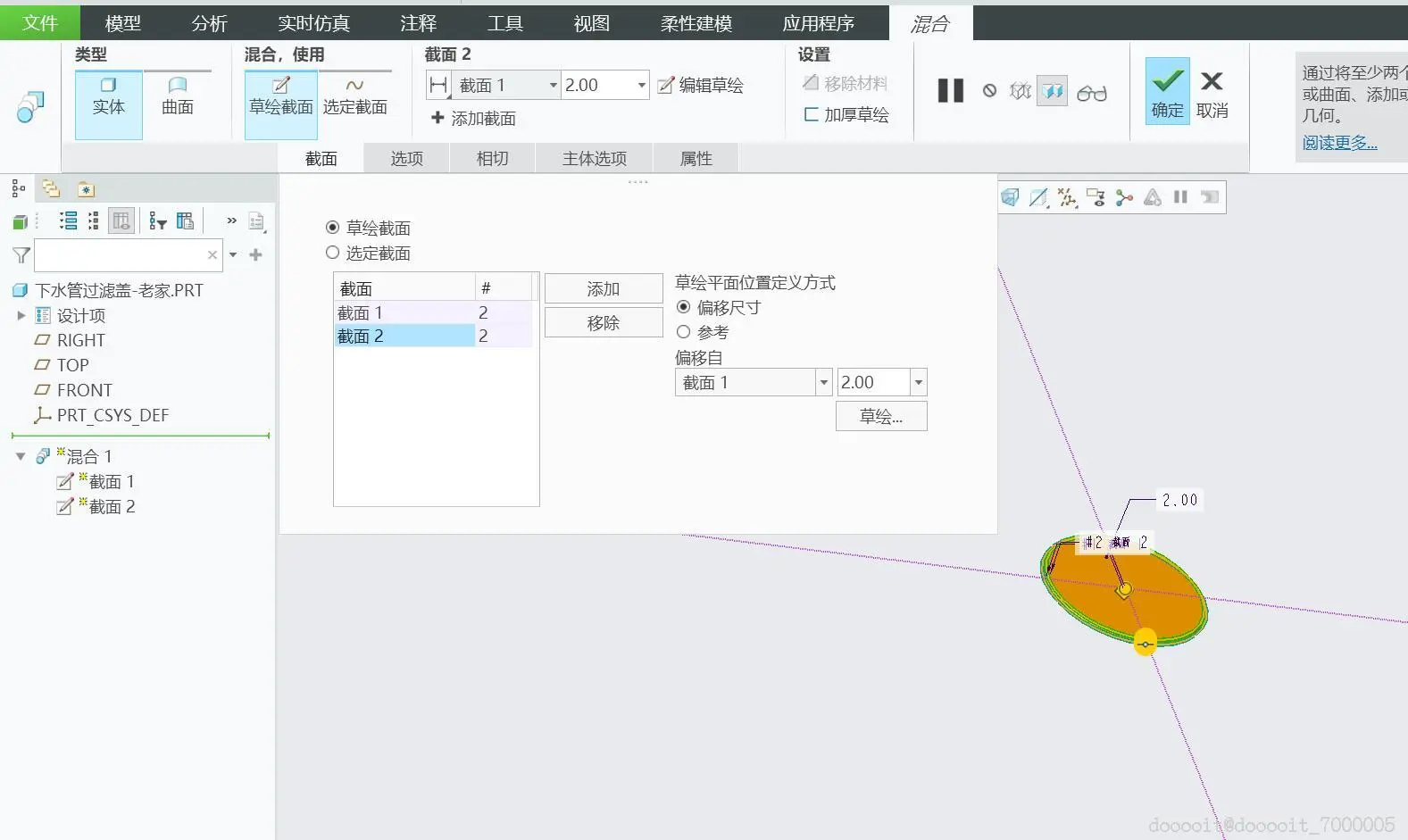

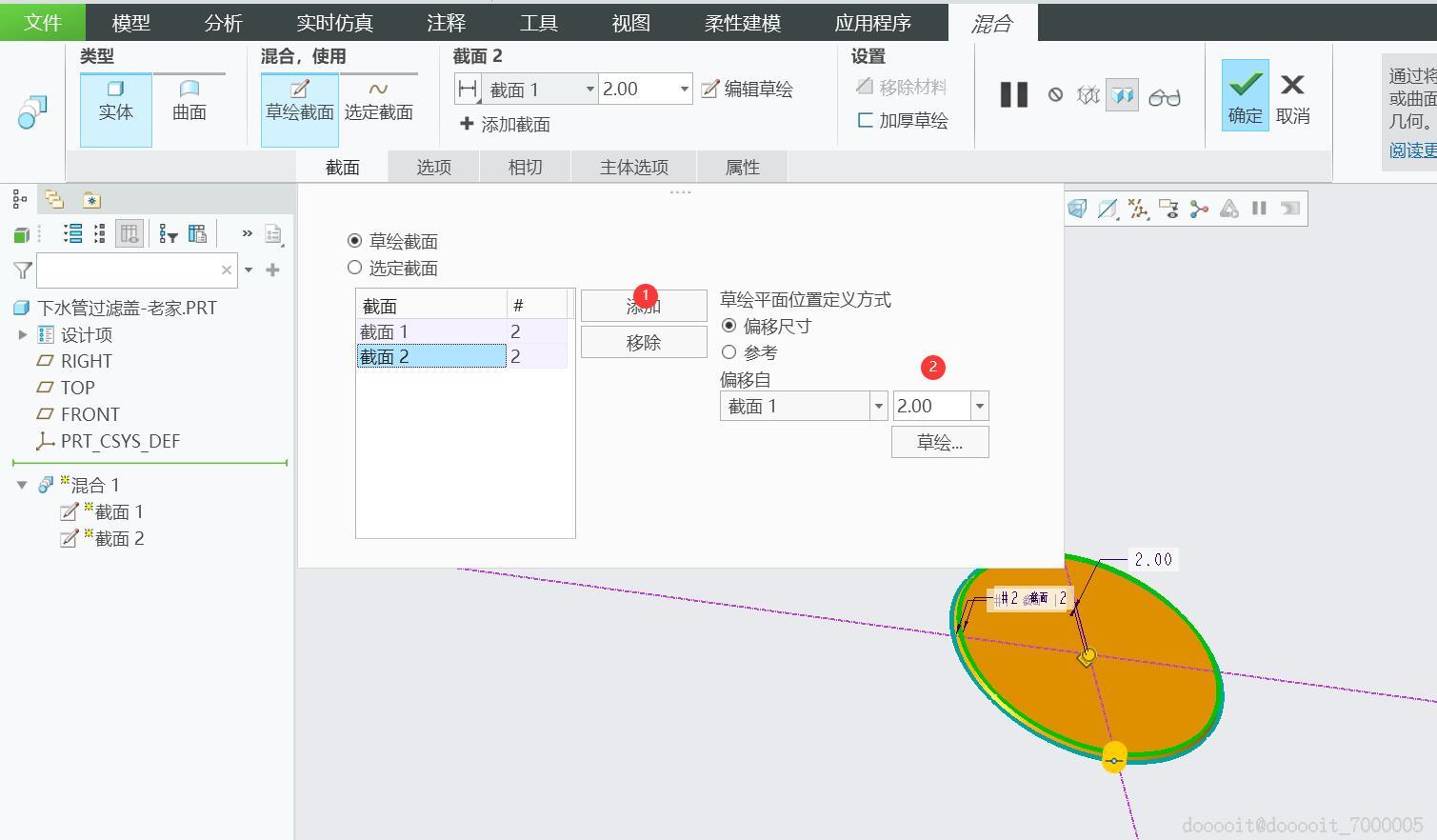

图22，添加第二草绘平面

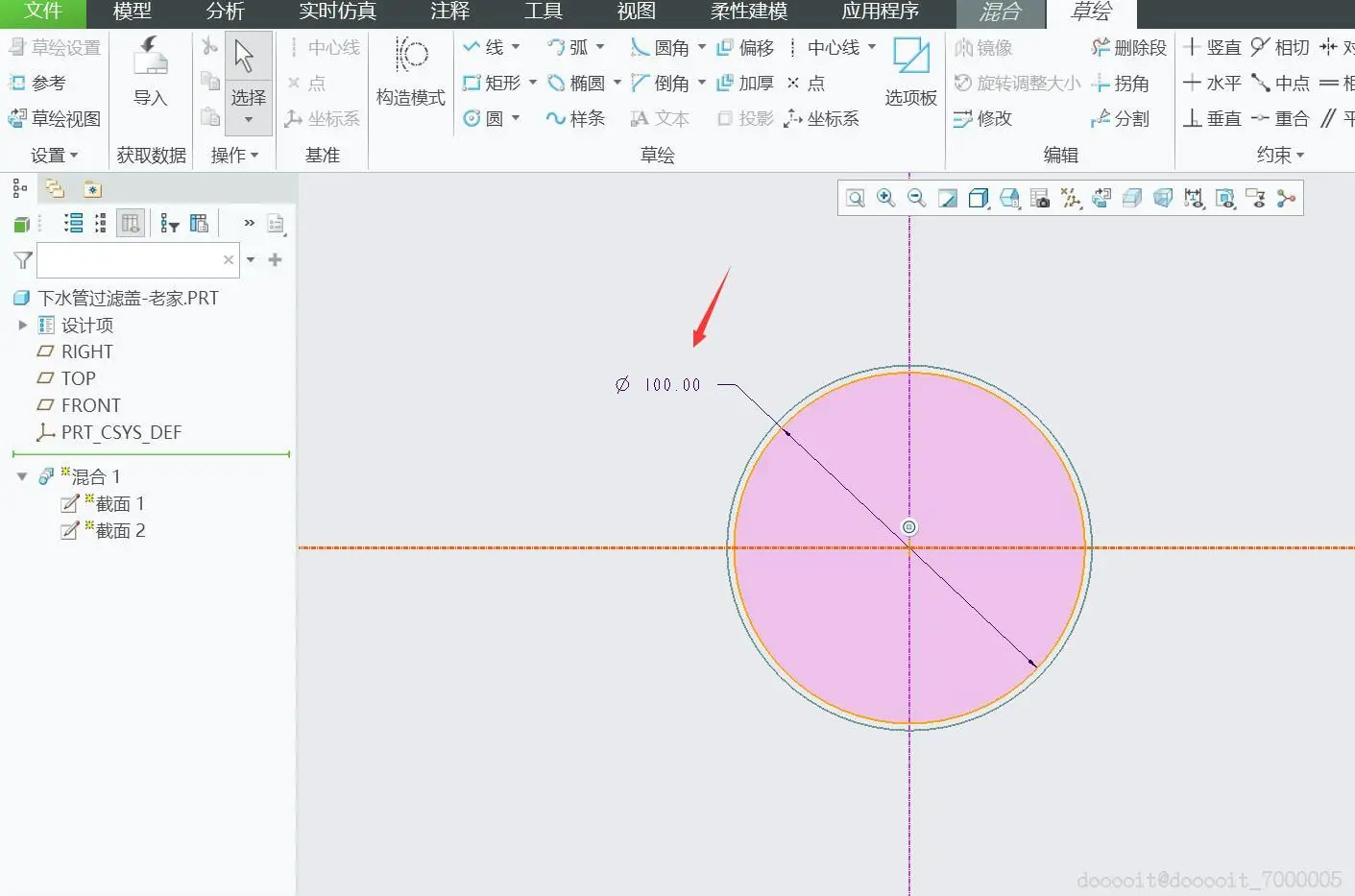

图23，草绘地面圆，直径100mm

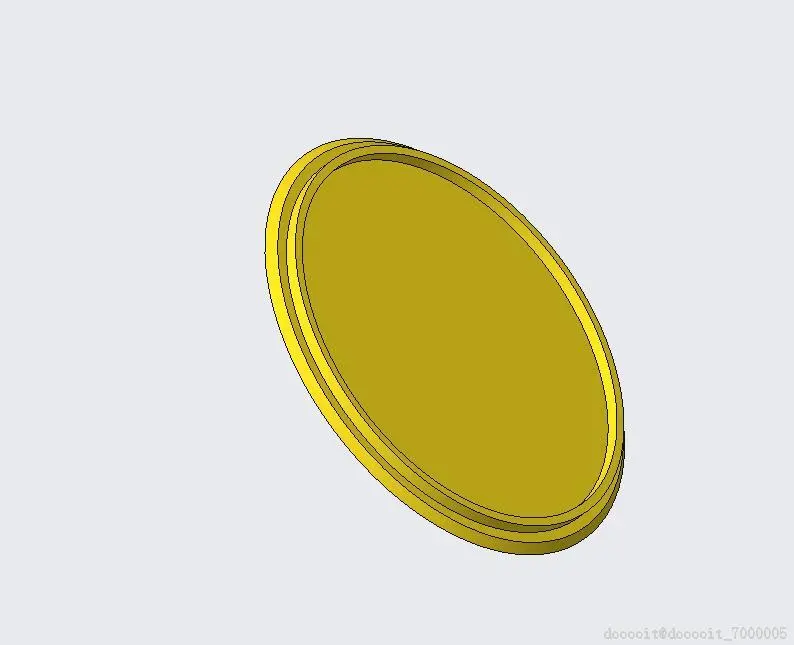

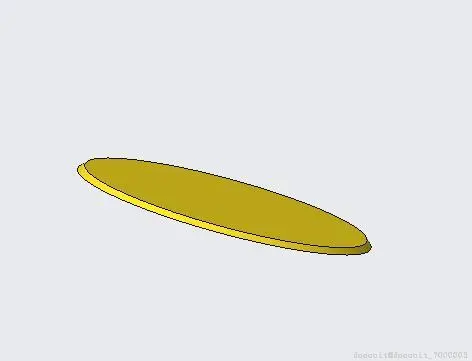

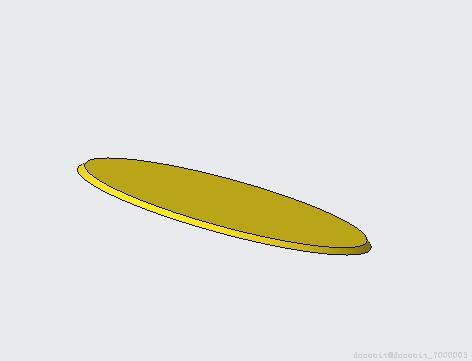

图24，预览图看效果

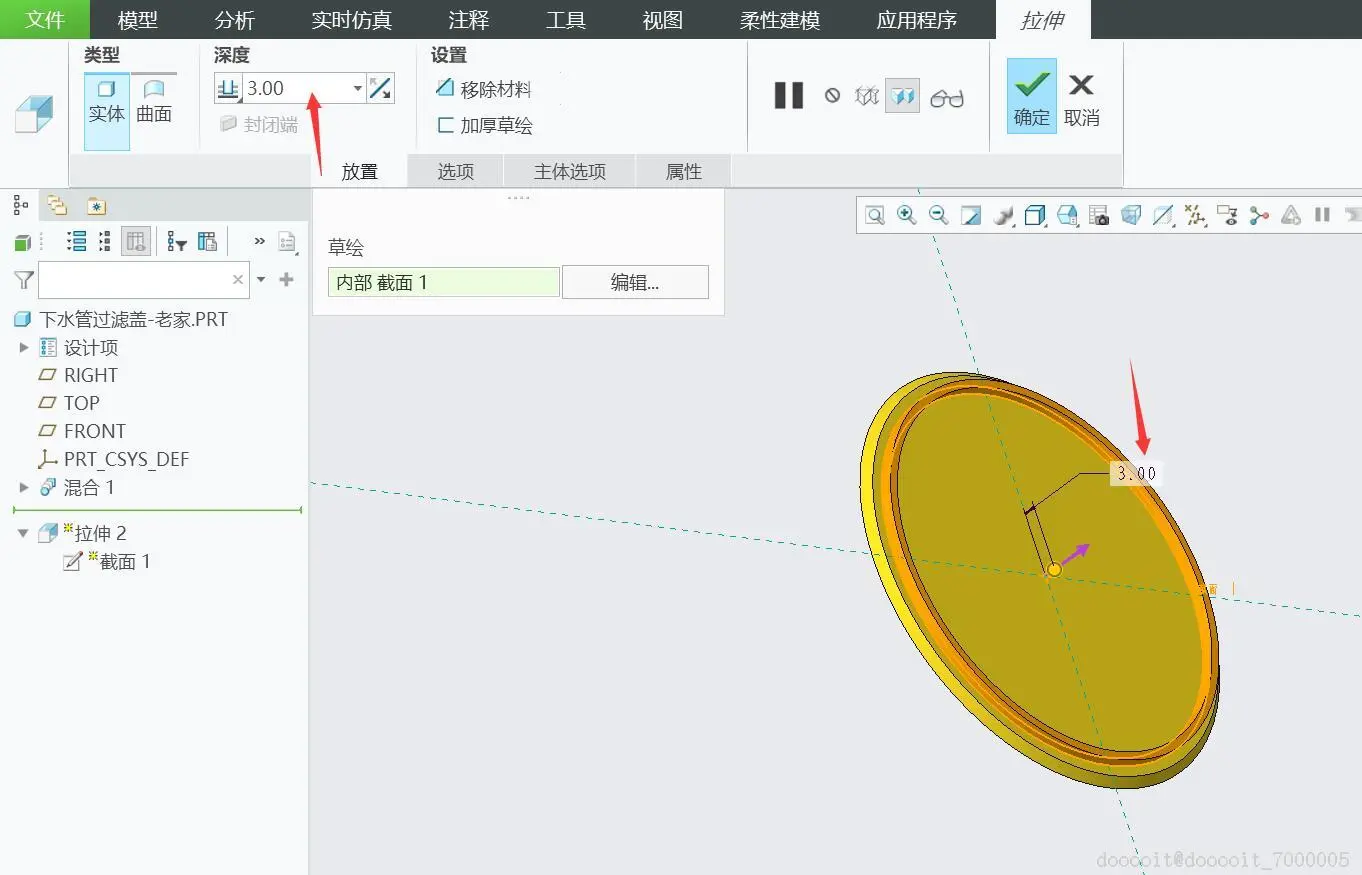

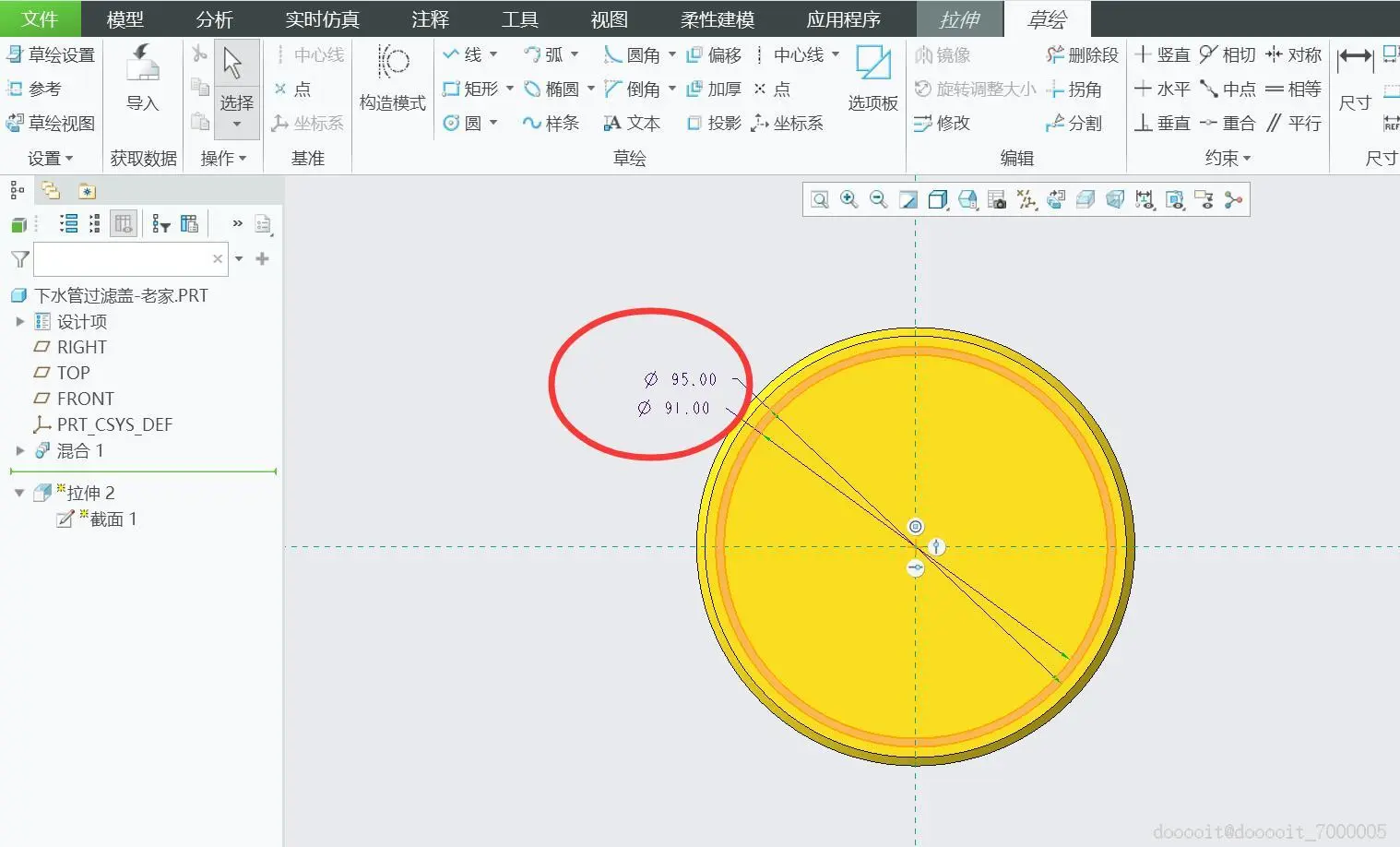

1.在底面拉伸圆环，尺寸如图31

2.拉伸高度为3mm

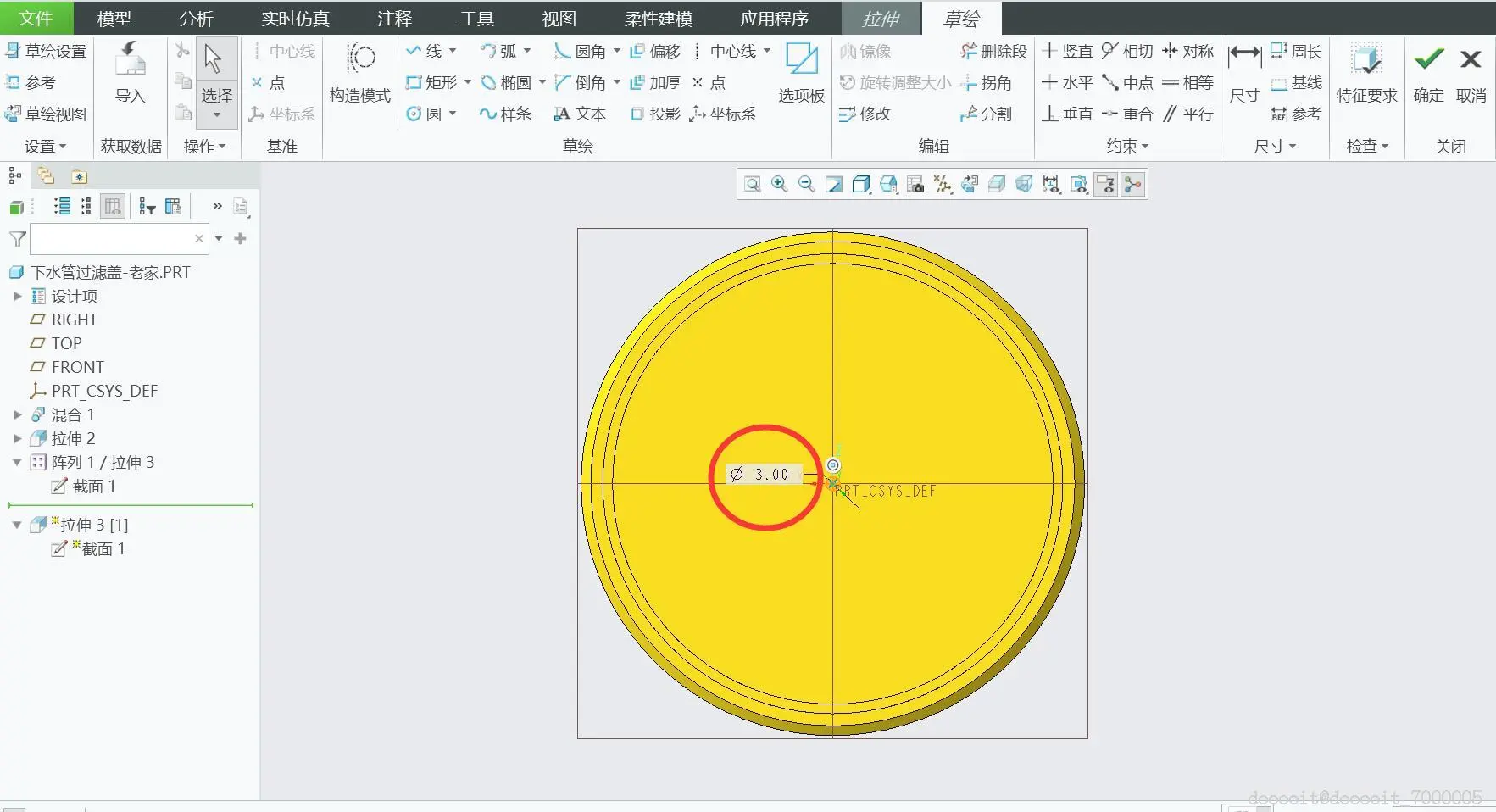

1.首先在圆心处，拉伸切除一个圆，直径为3mm

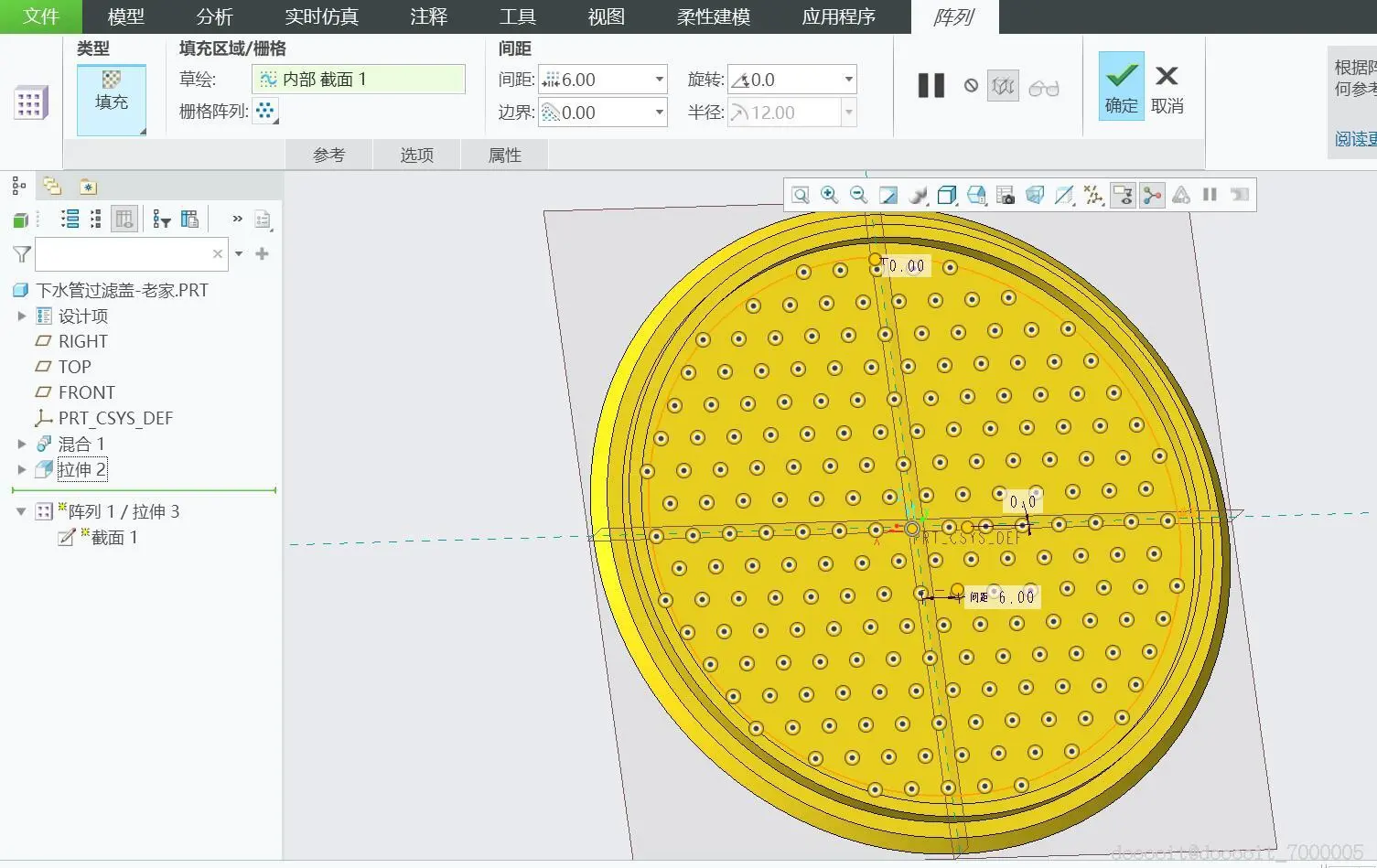

2.使用阵列命令，参数如图42

3.不安远处倒角，使得盖板容易嵌入

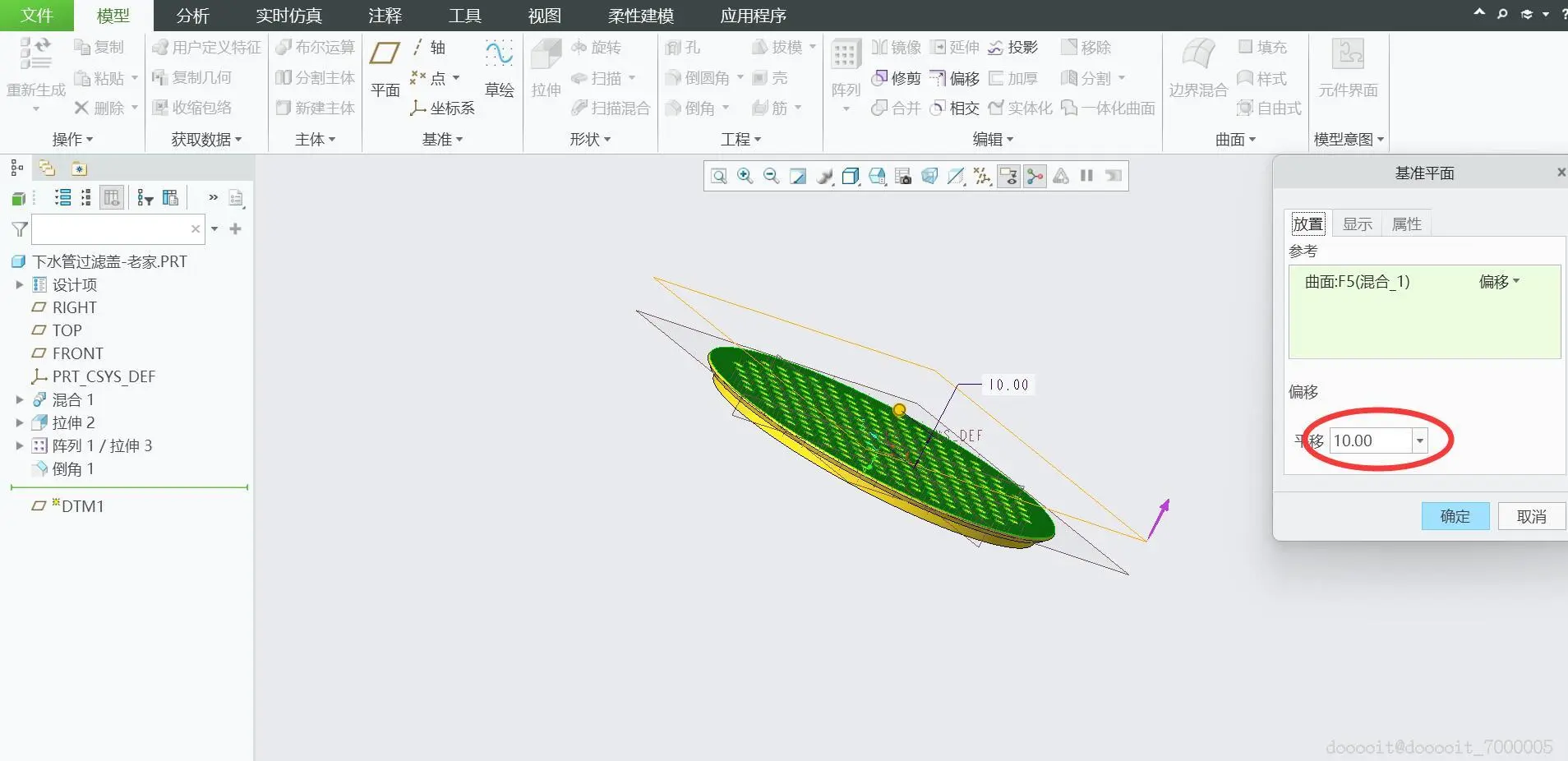

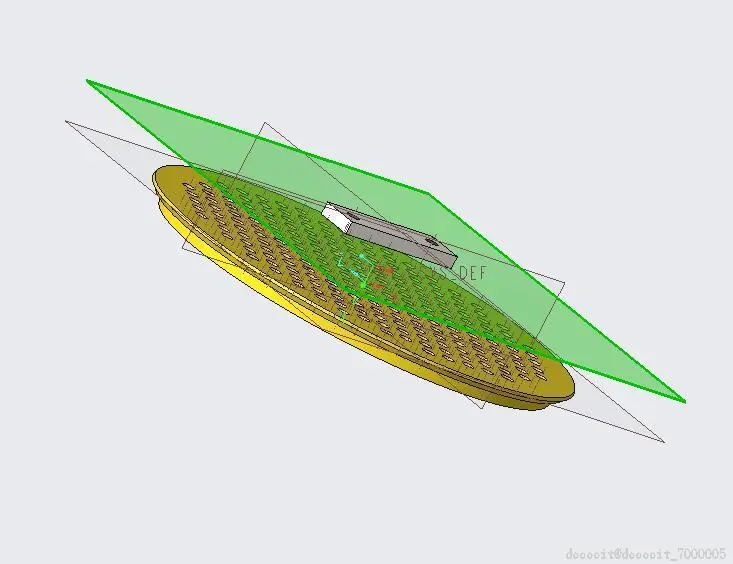

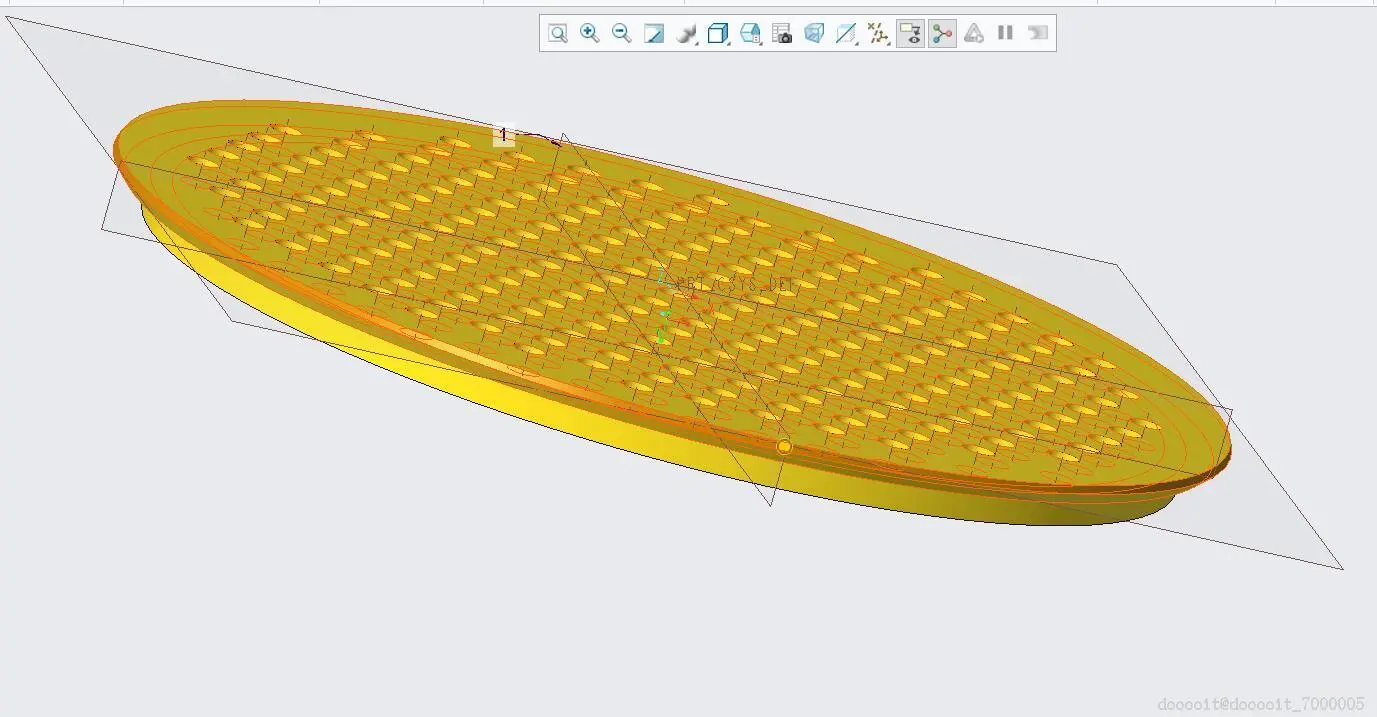

1.新建平面，在此平面上建模把手

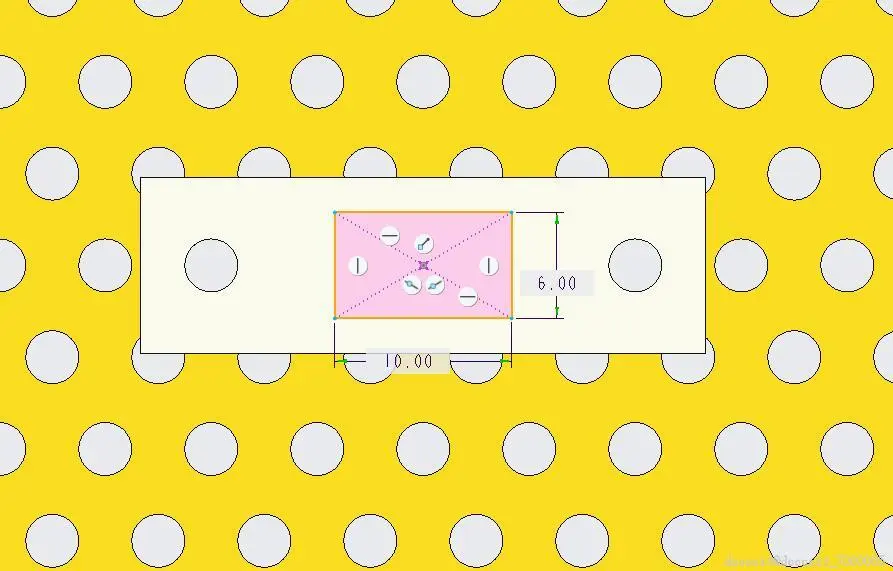

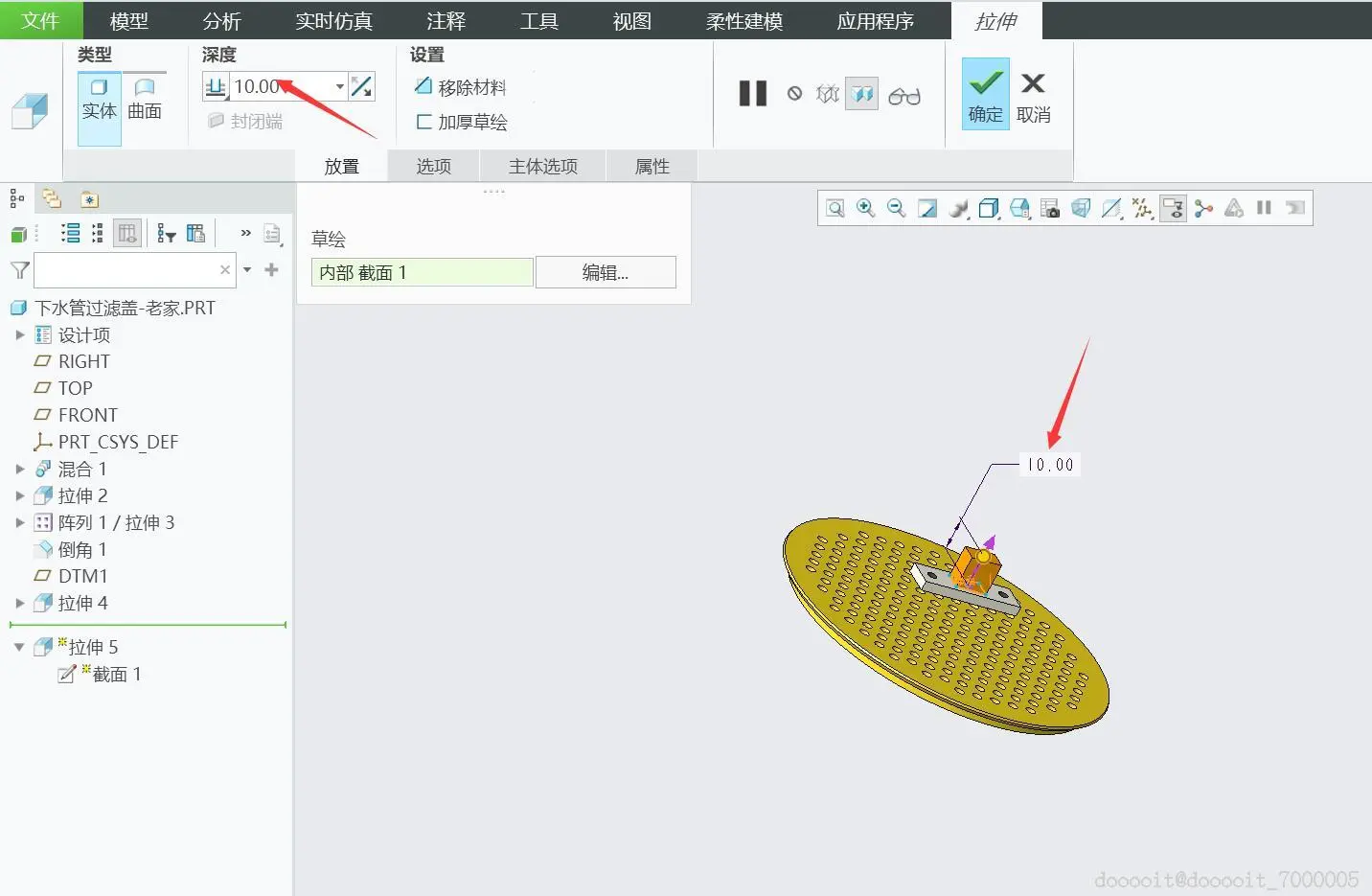

2.制作把手，拉伸尺寸参考53,54,55

3.凸起参数，参考图56,57,58

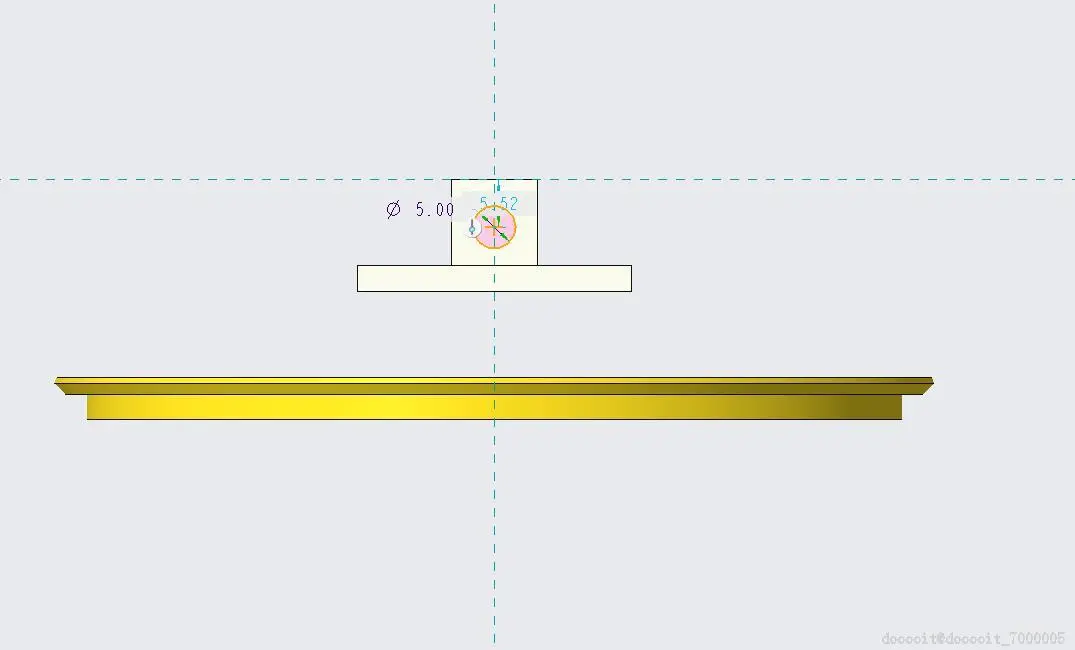

4.在凸起部位开圆孔

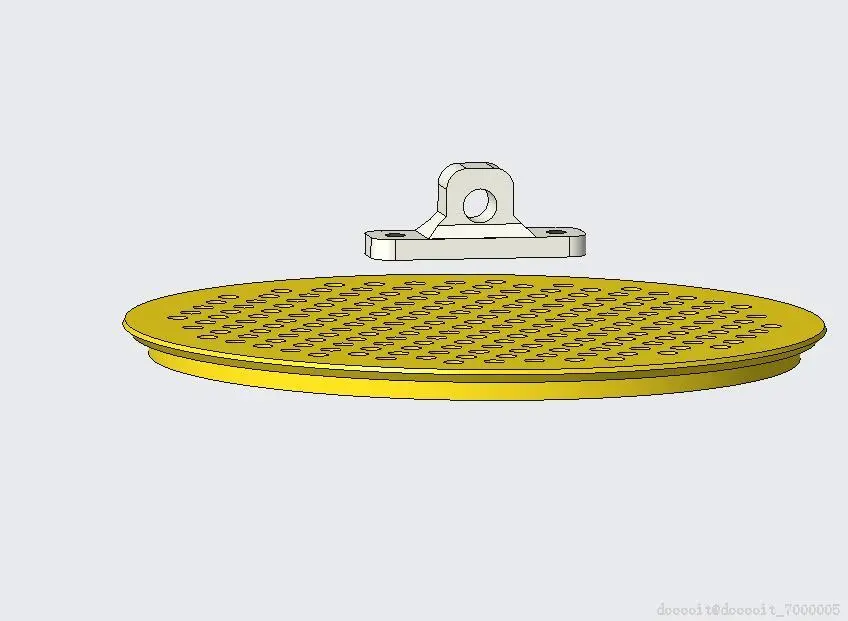

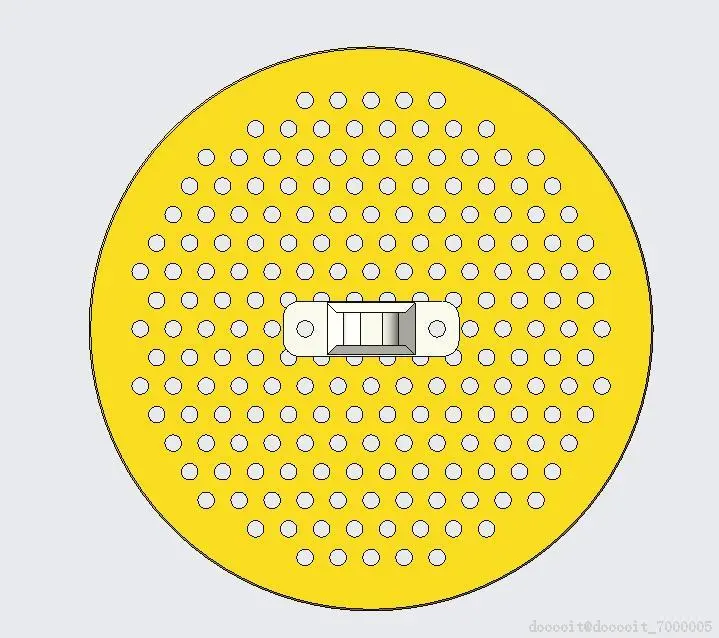

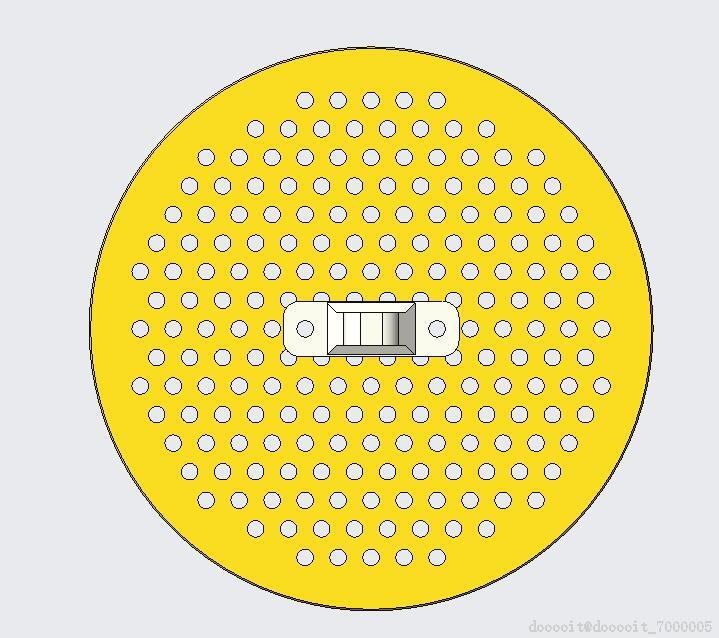

以上建模完成

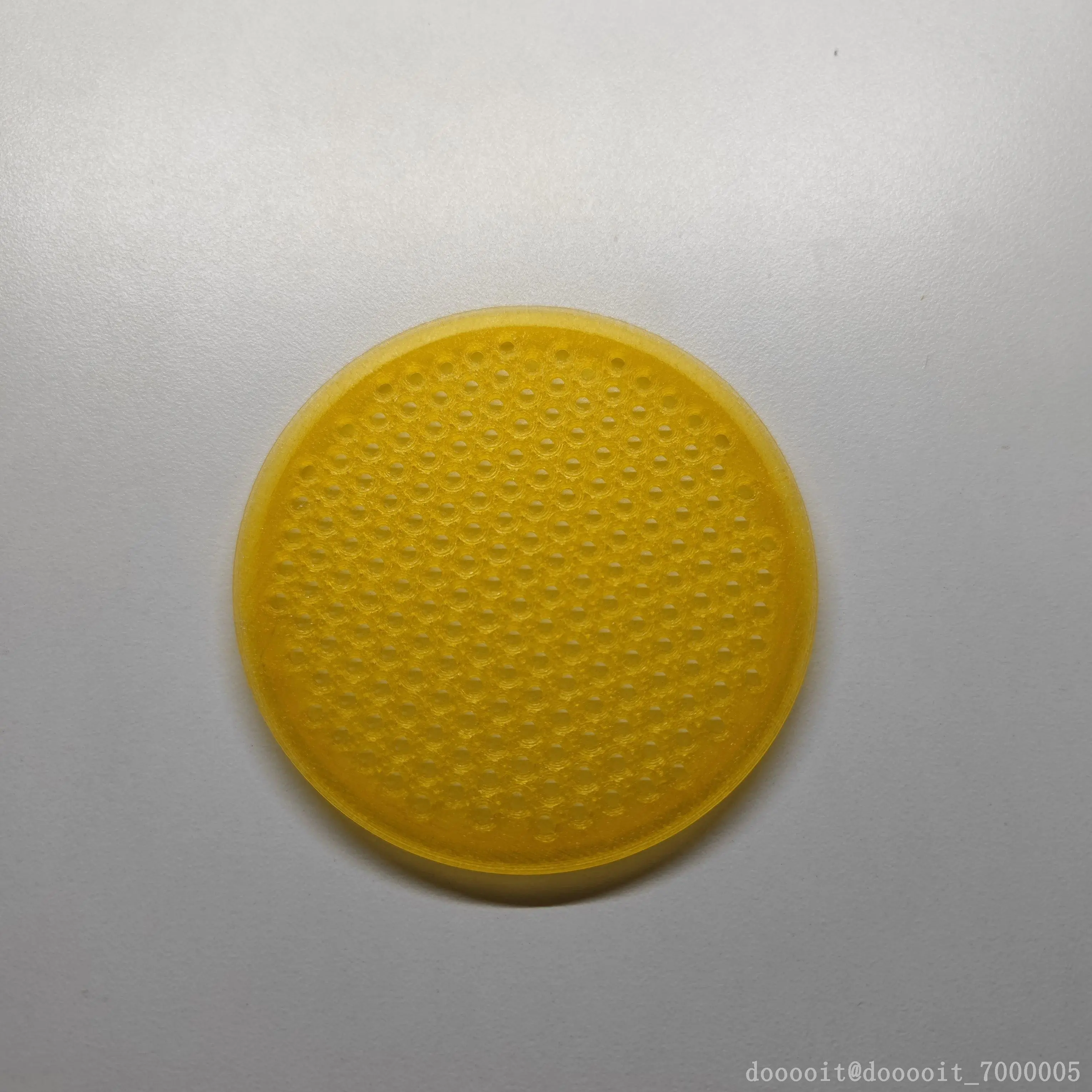

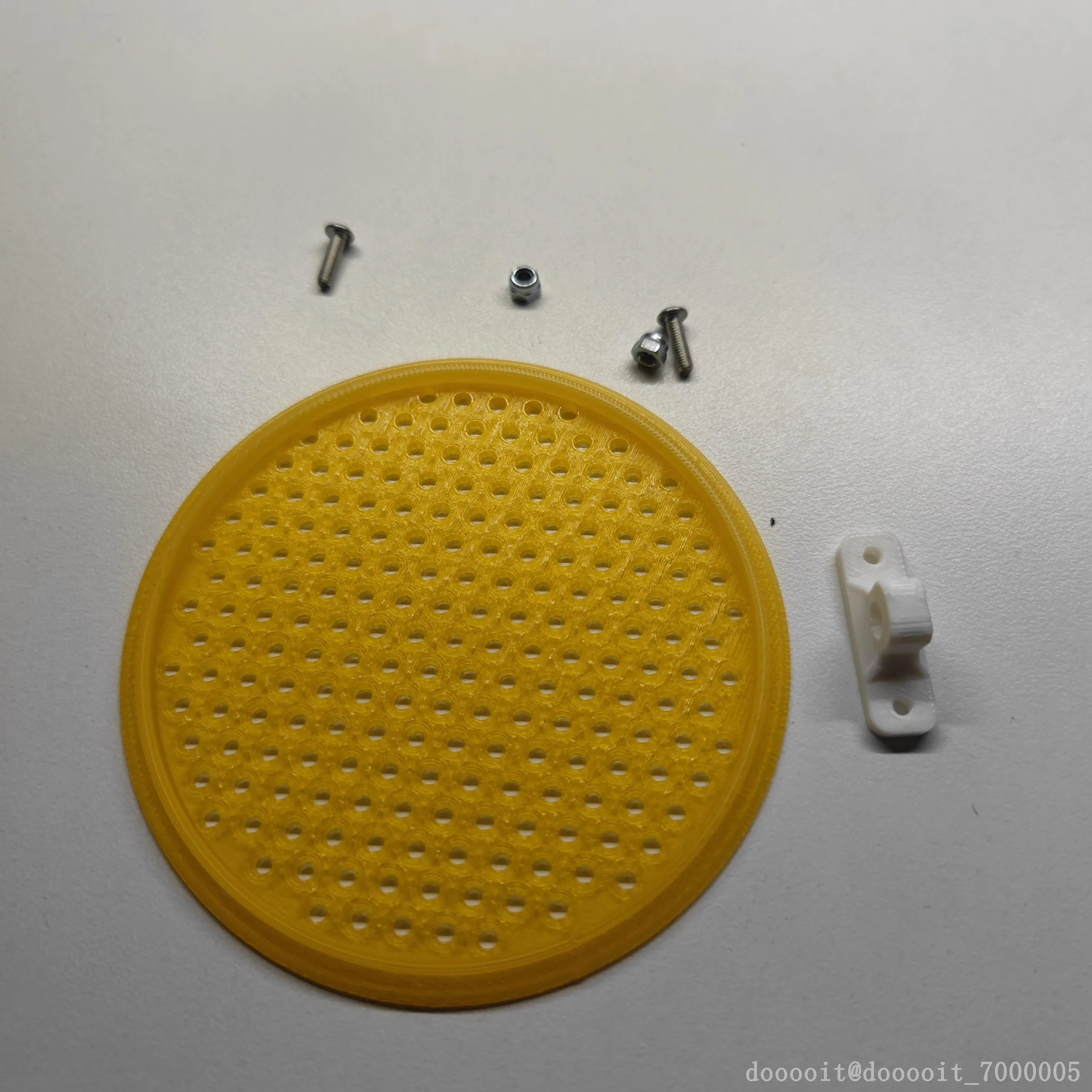

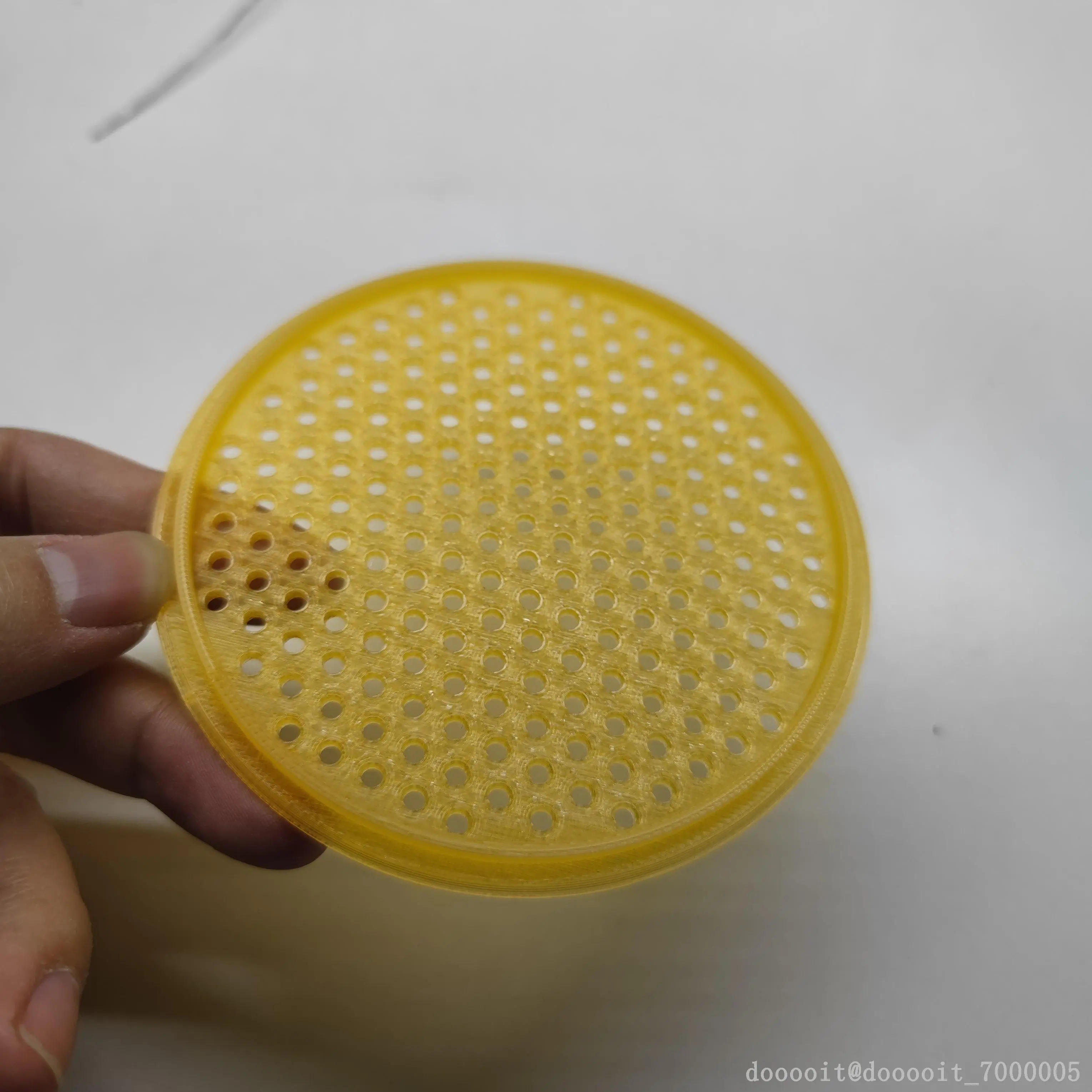

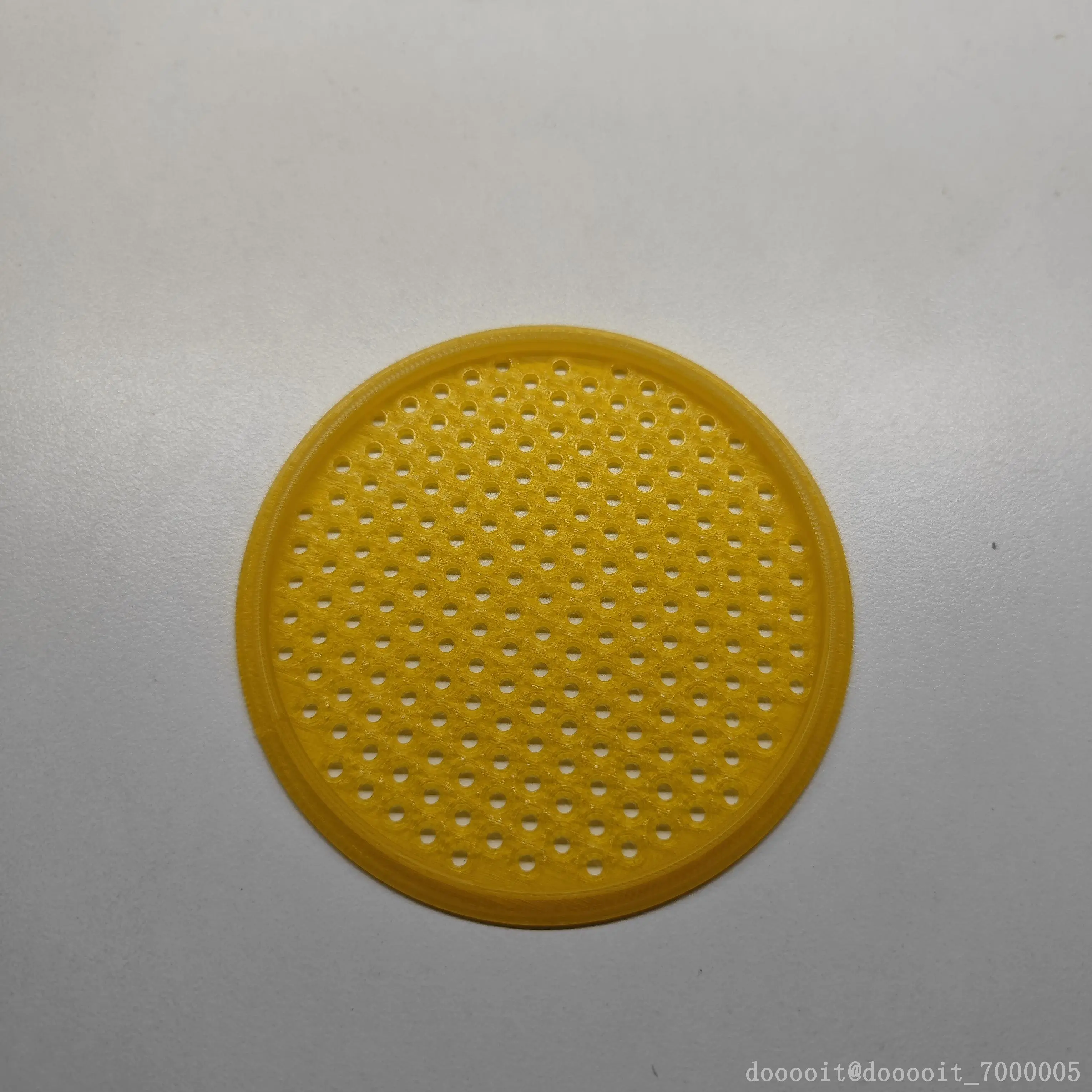

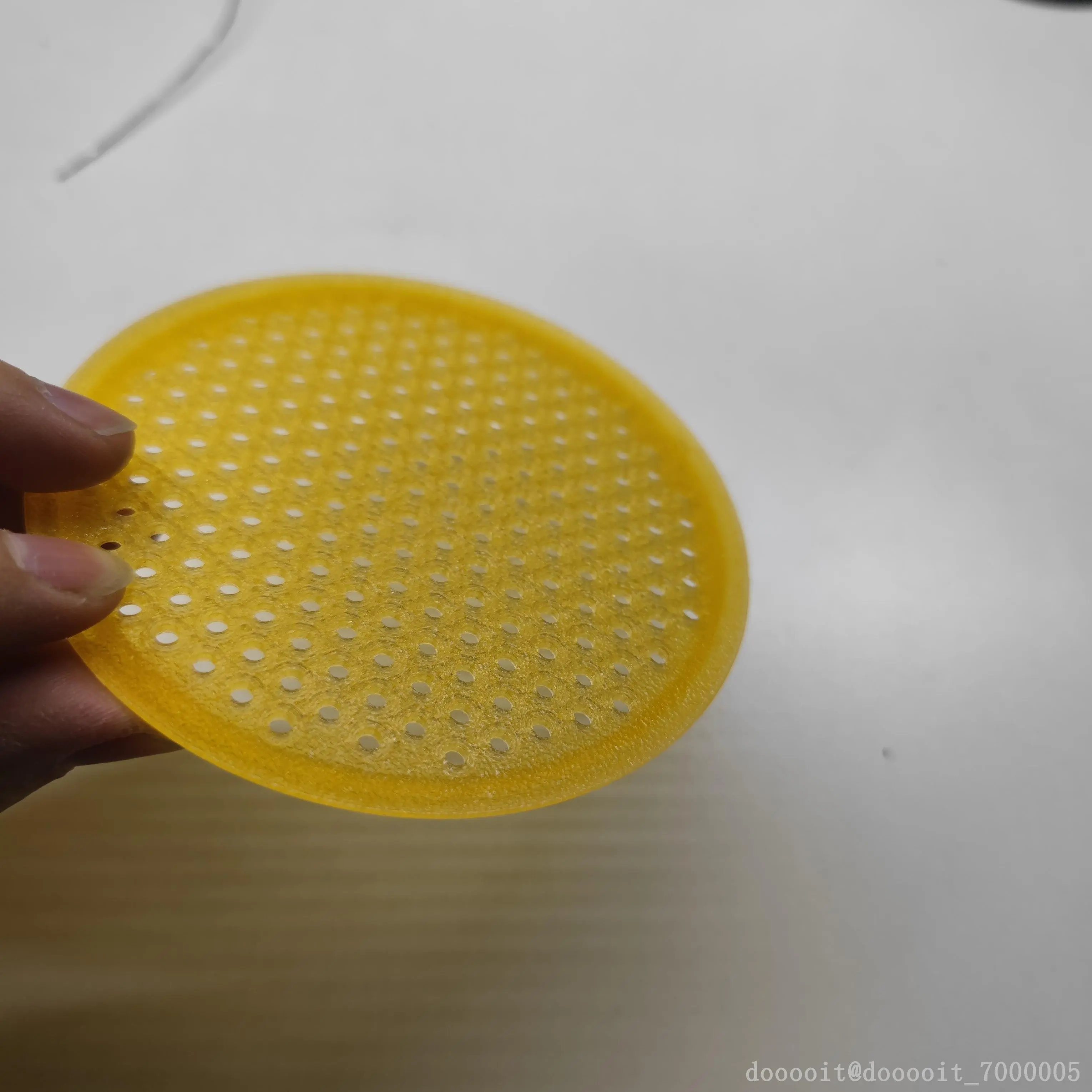

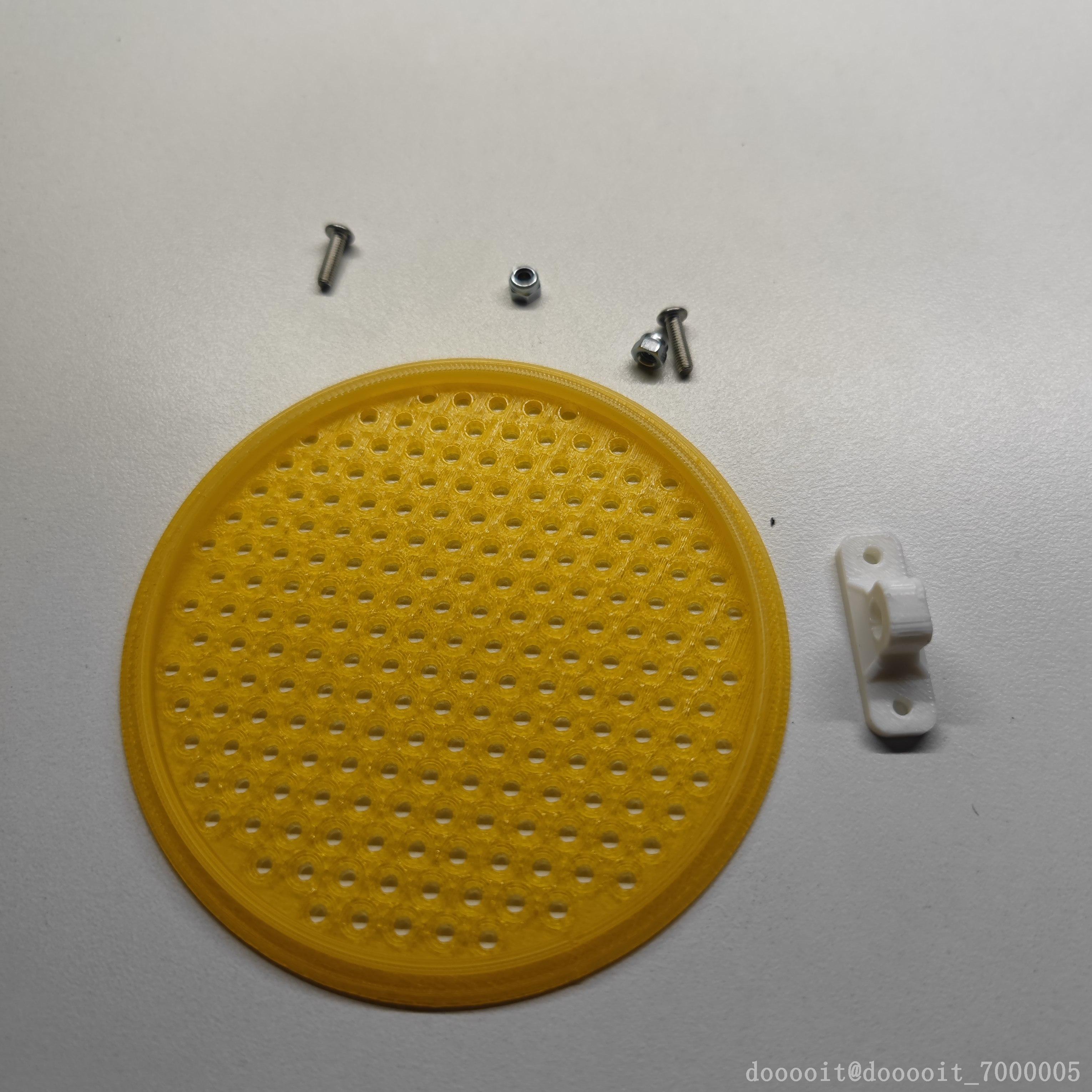

以上是3D打印实物

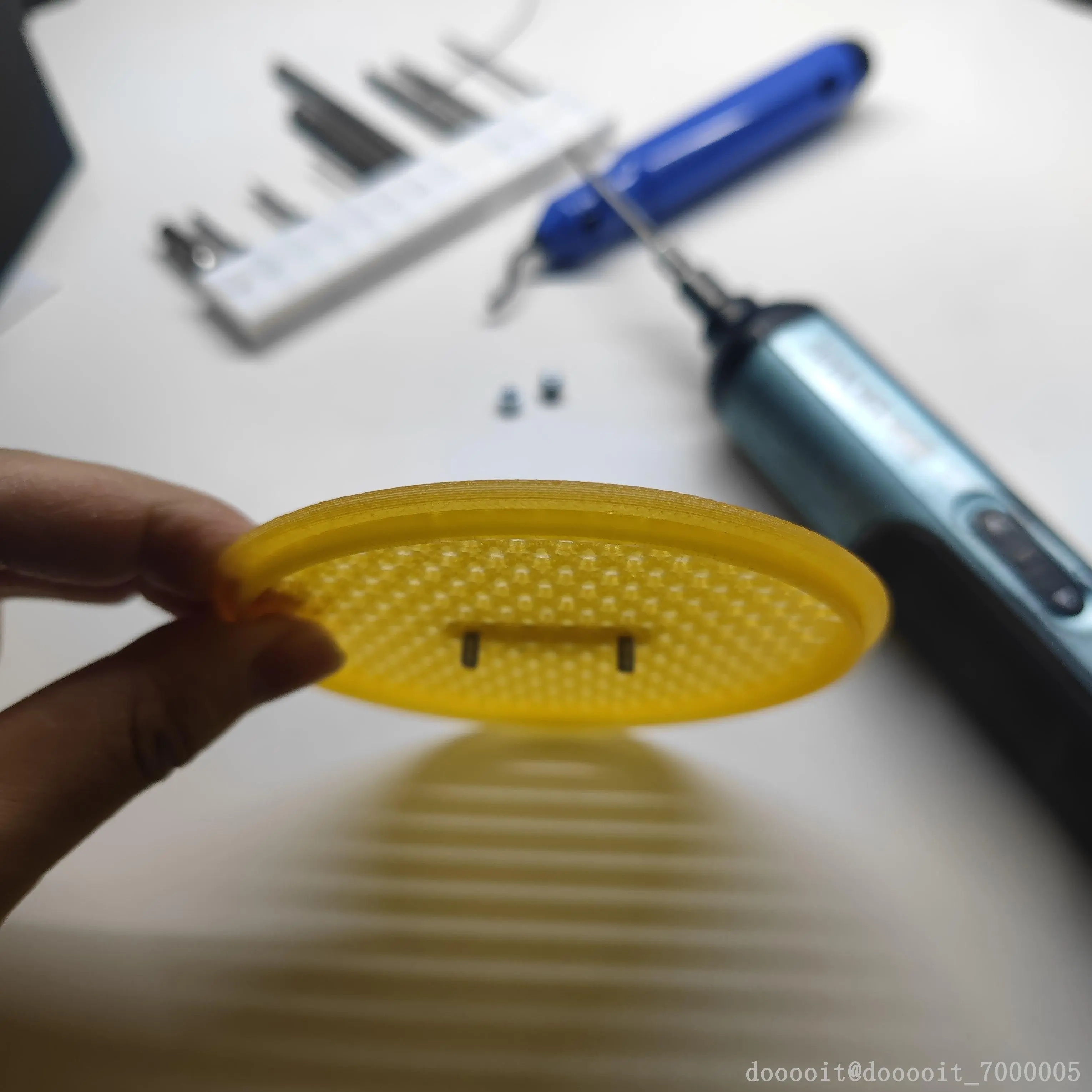

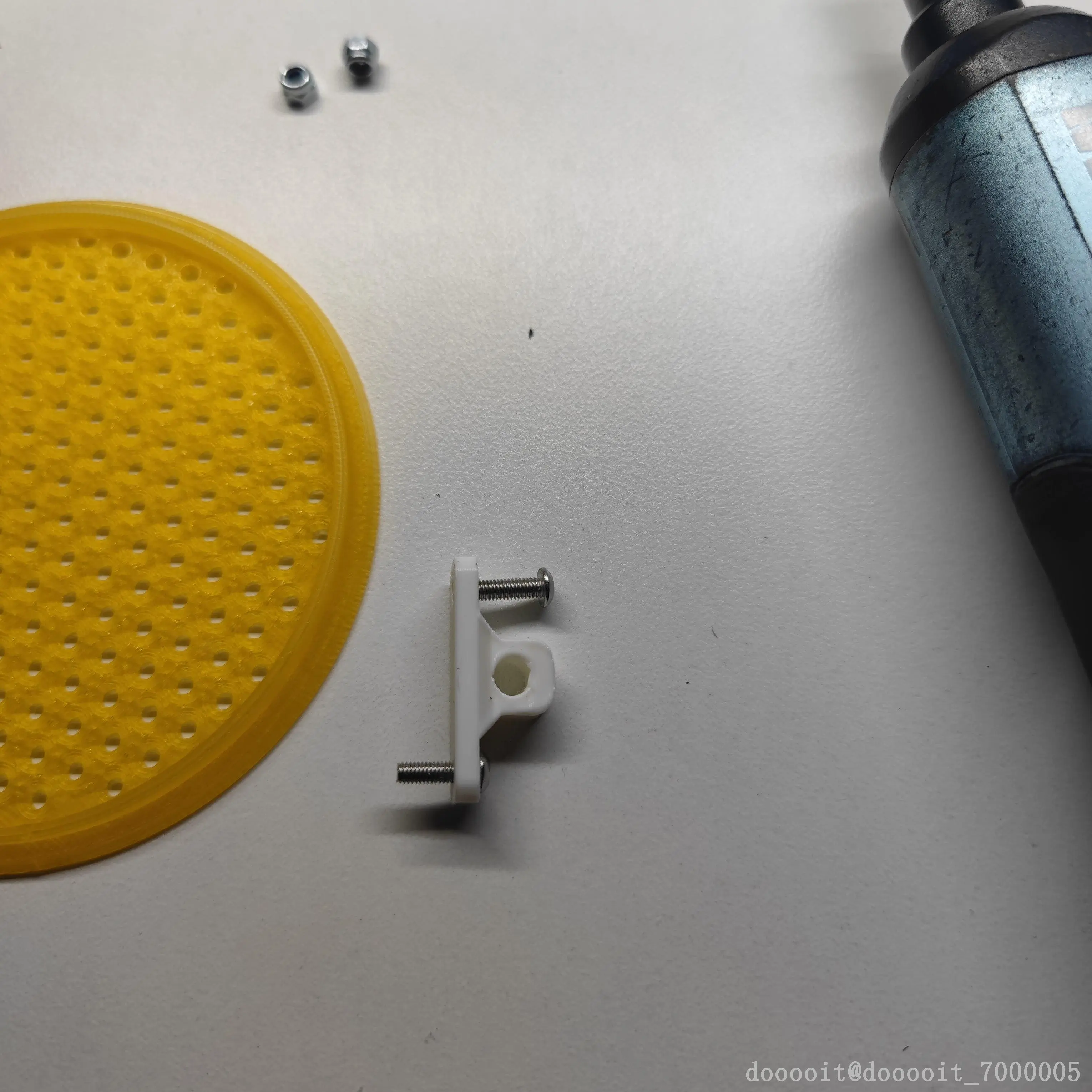

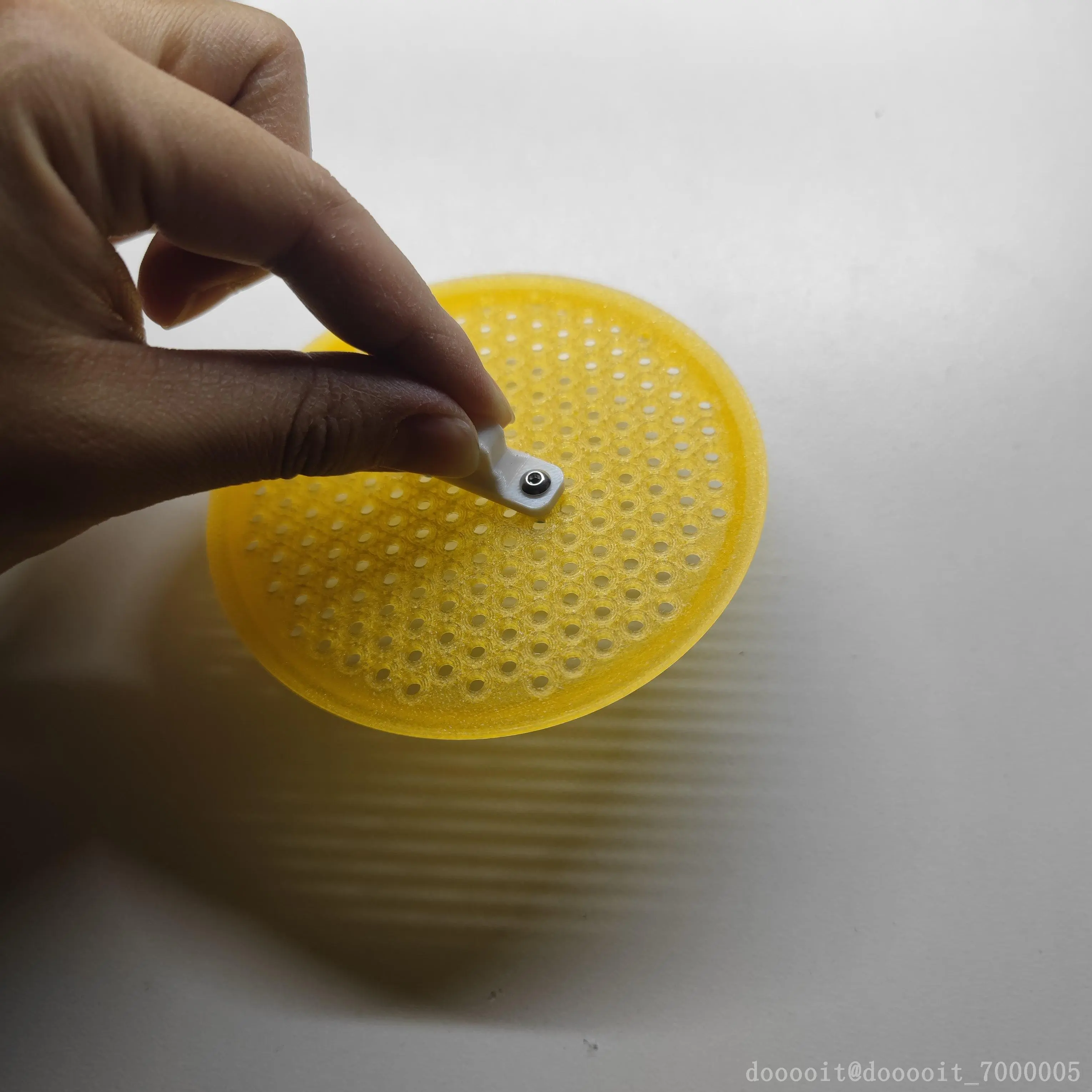

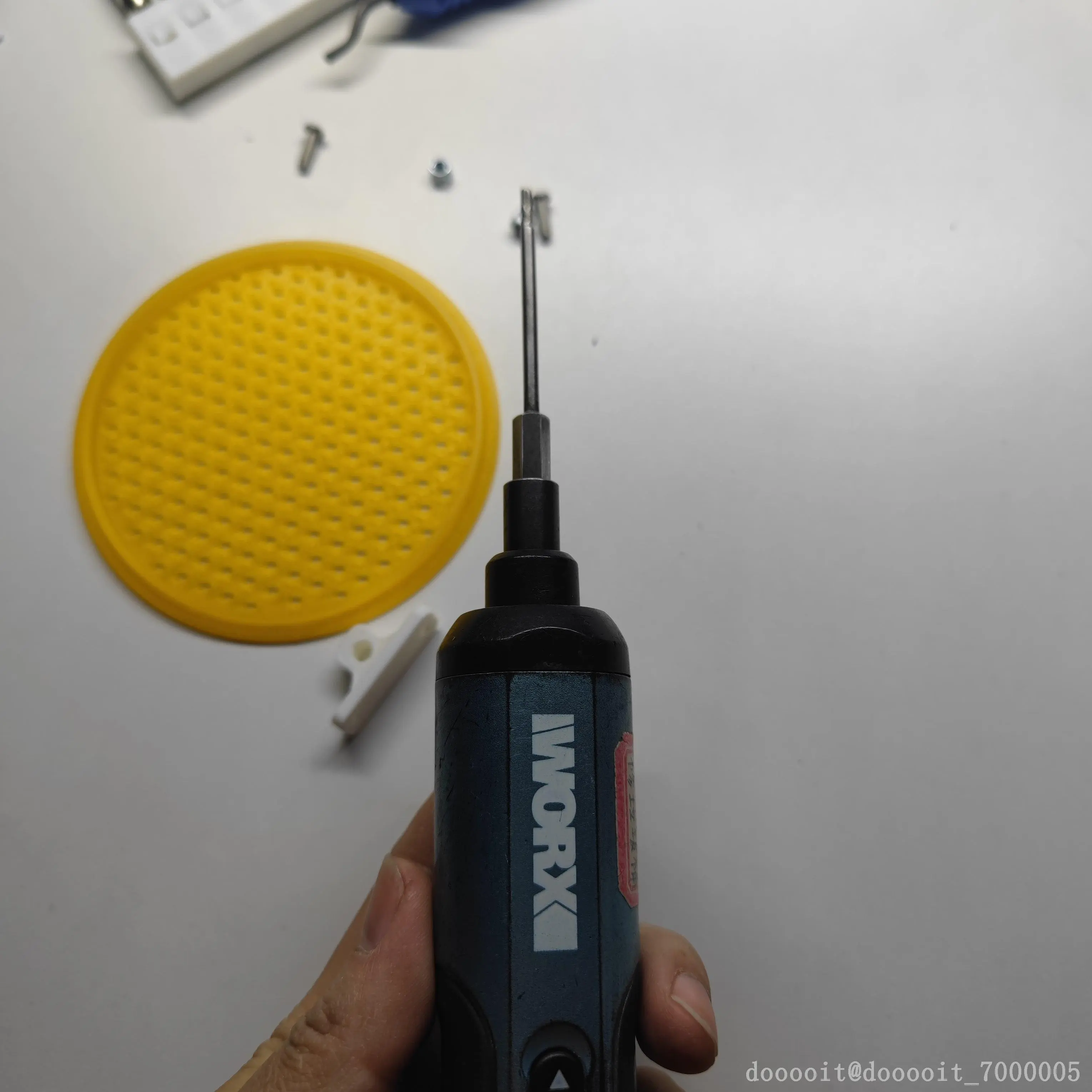

1.将螺丝螺母、电动螺丝刀准备好

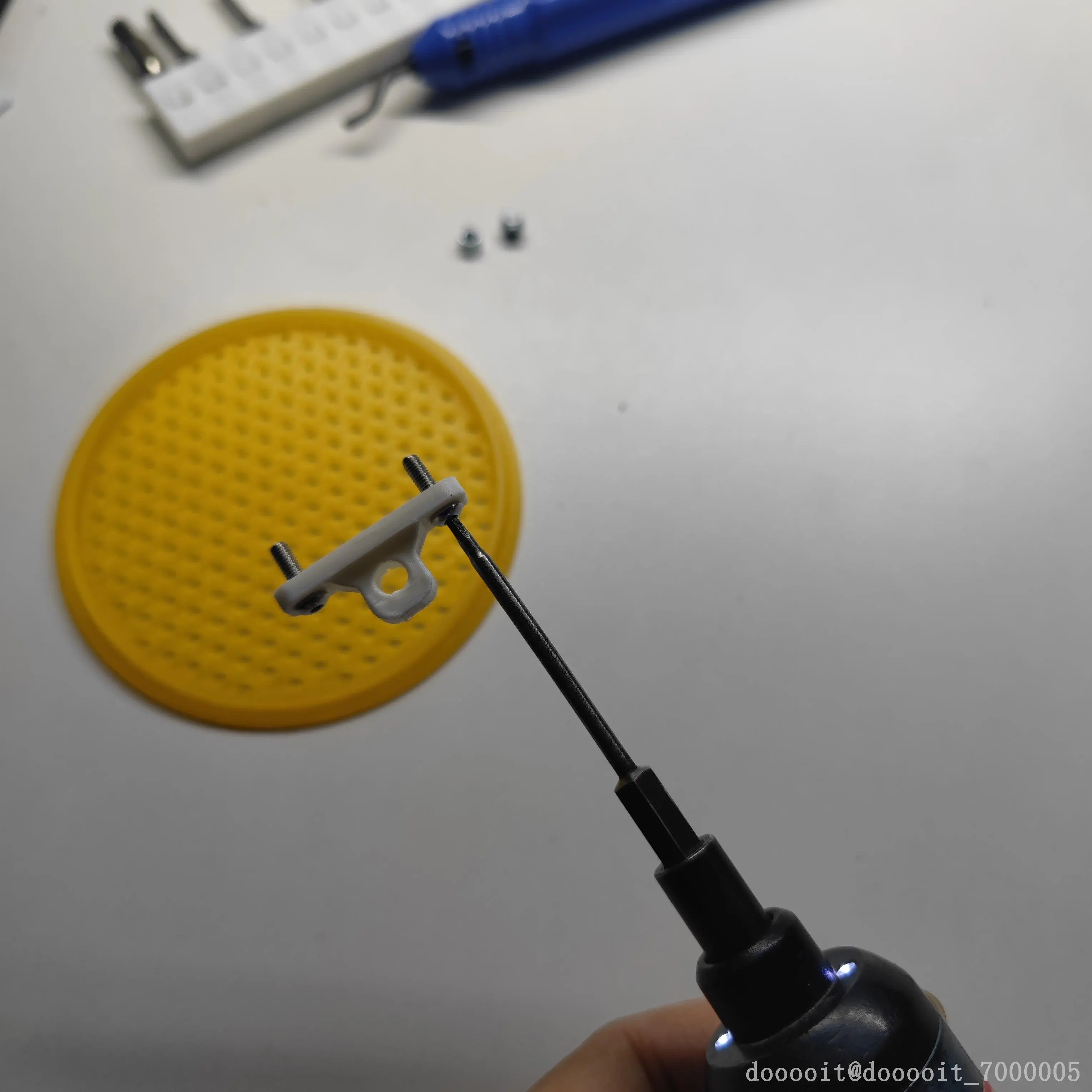

2.先将螺丝拧进把手

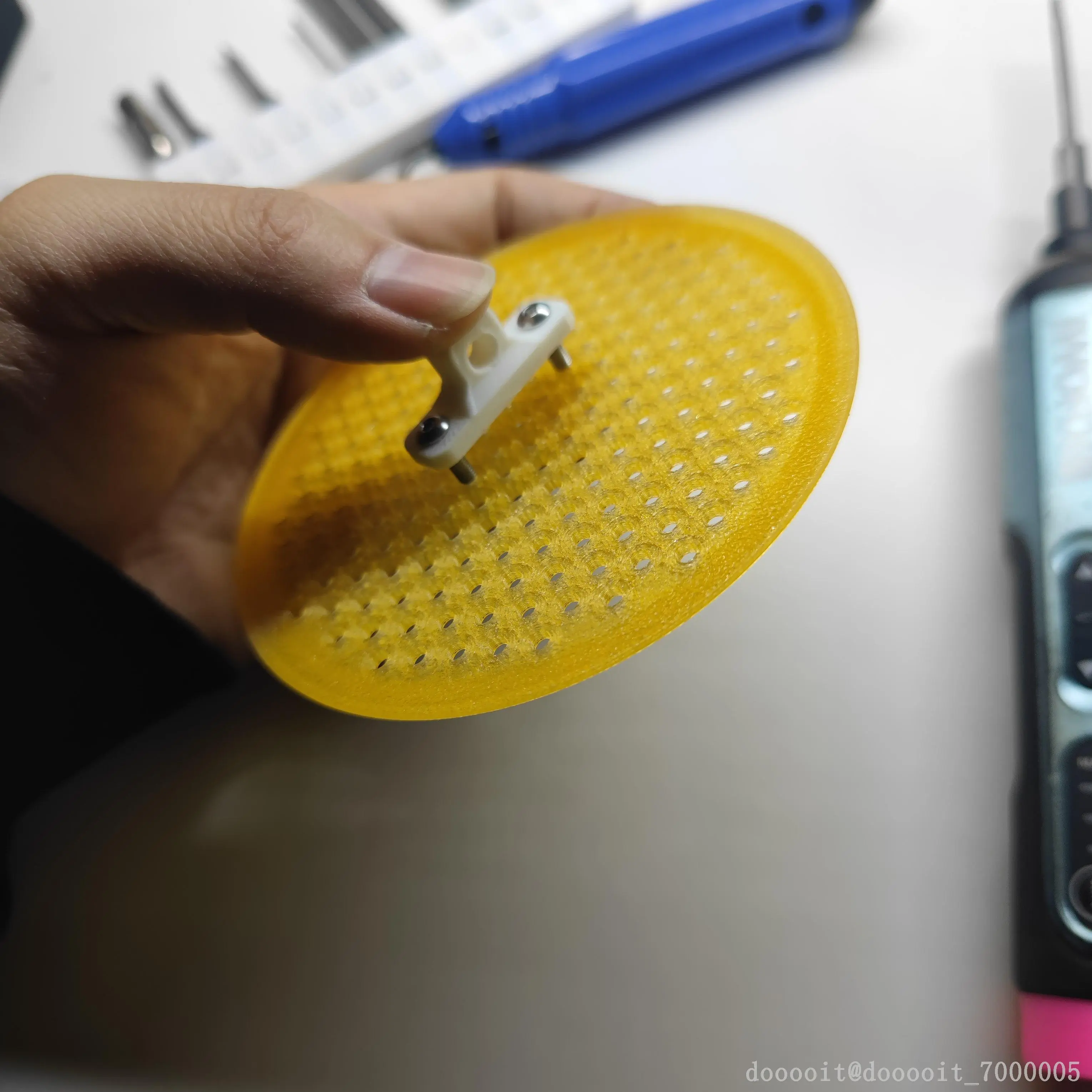

3.居中穿过盖板孔位

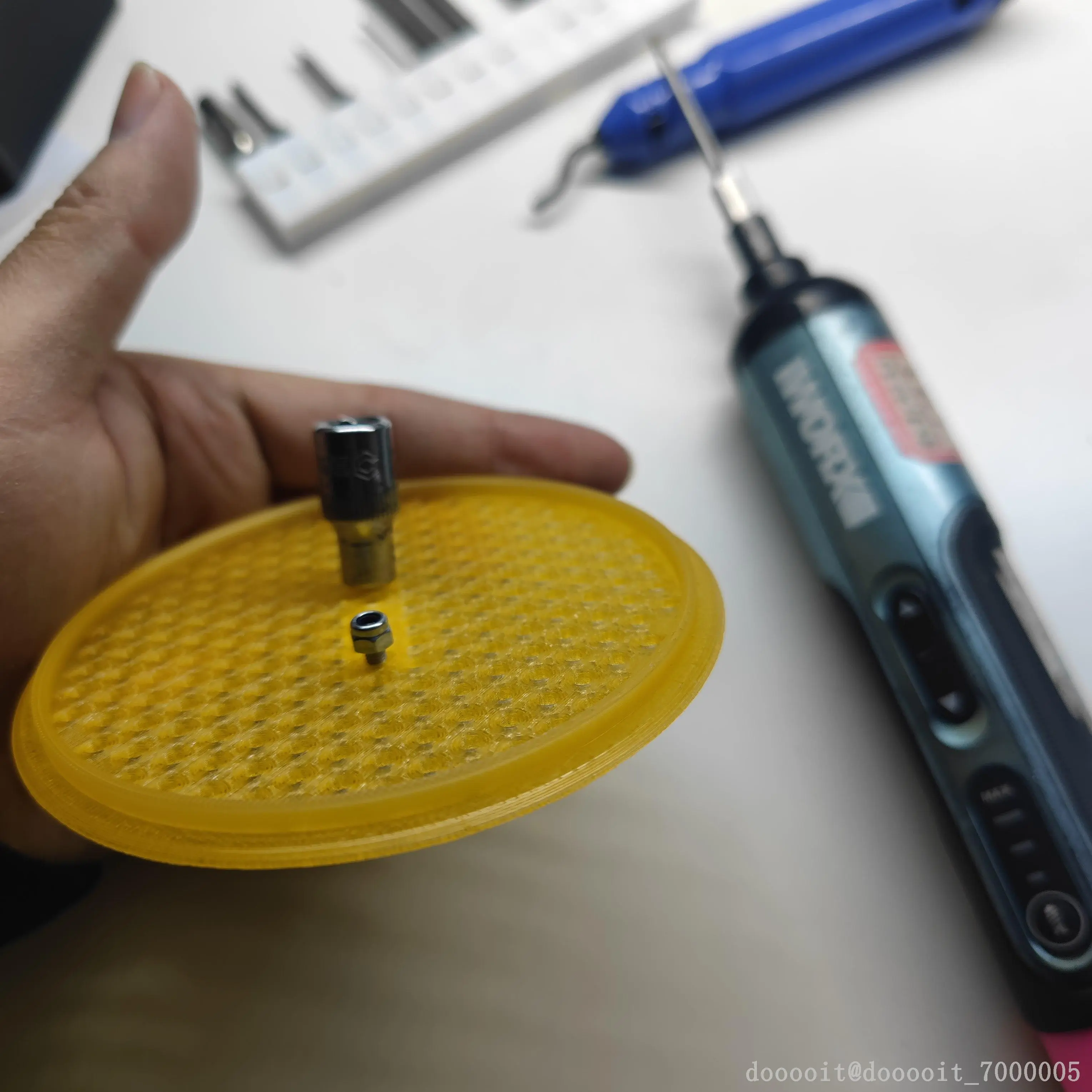

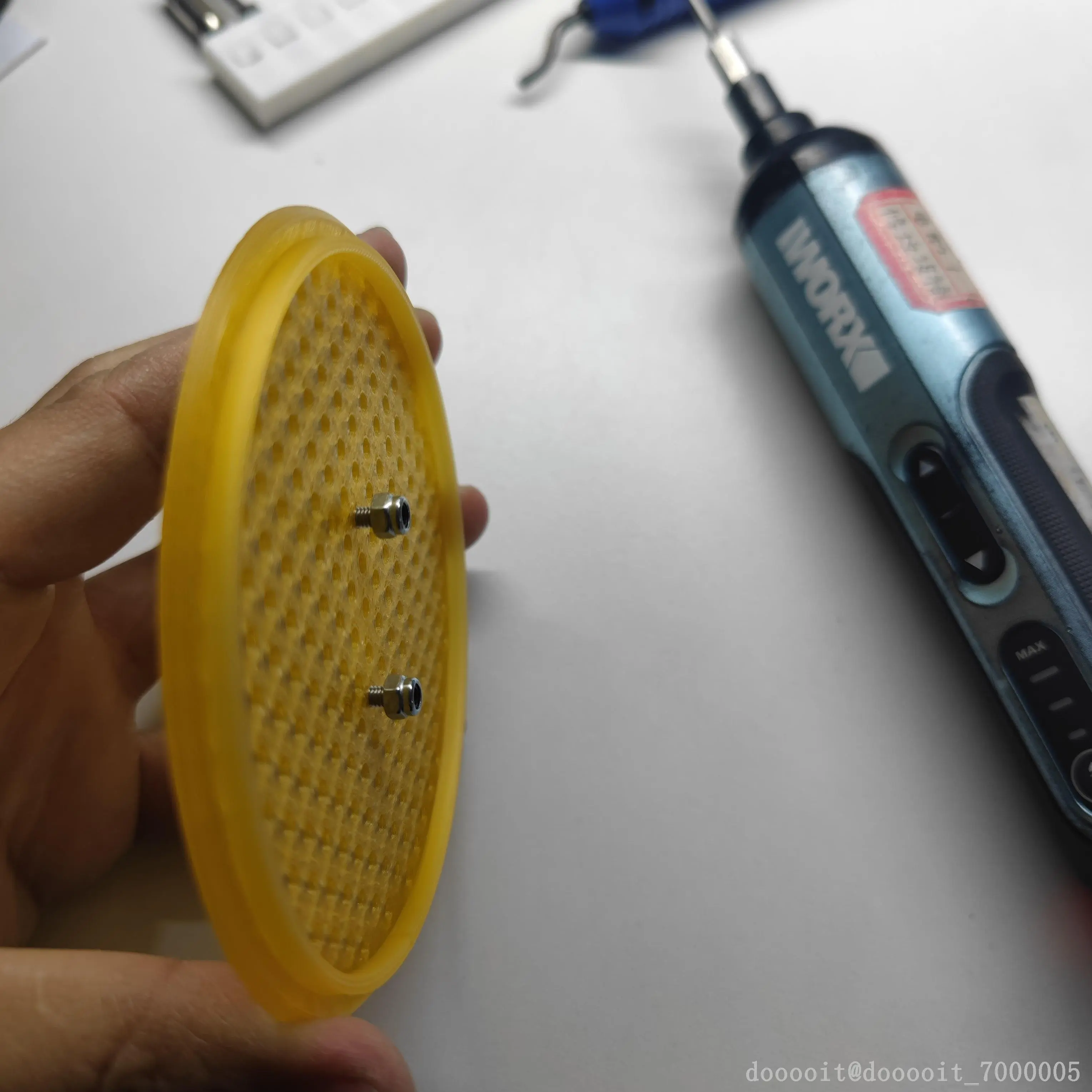

4.螺母用套筒固定，上紧即可

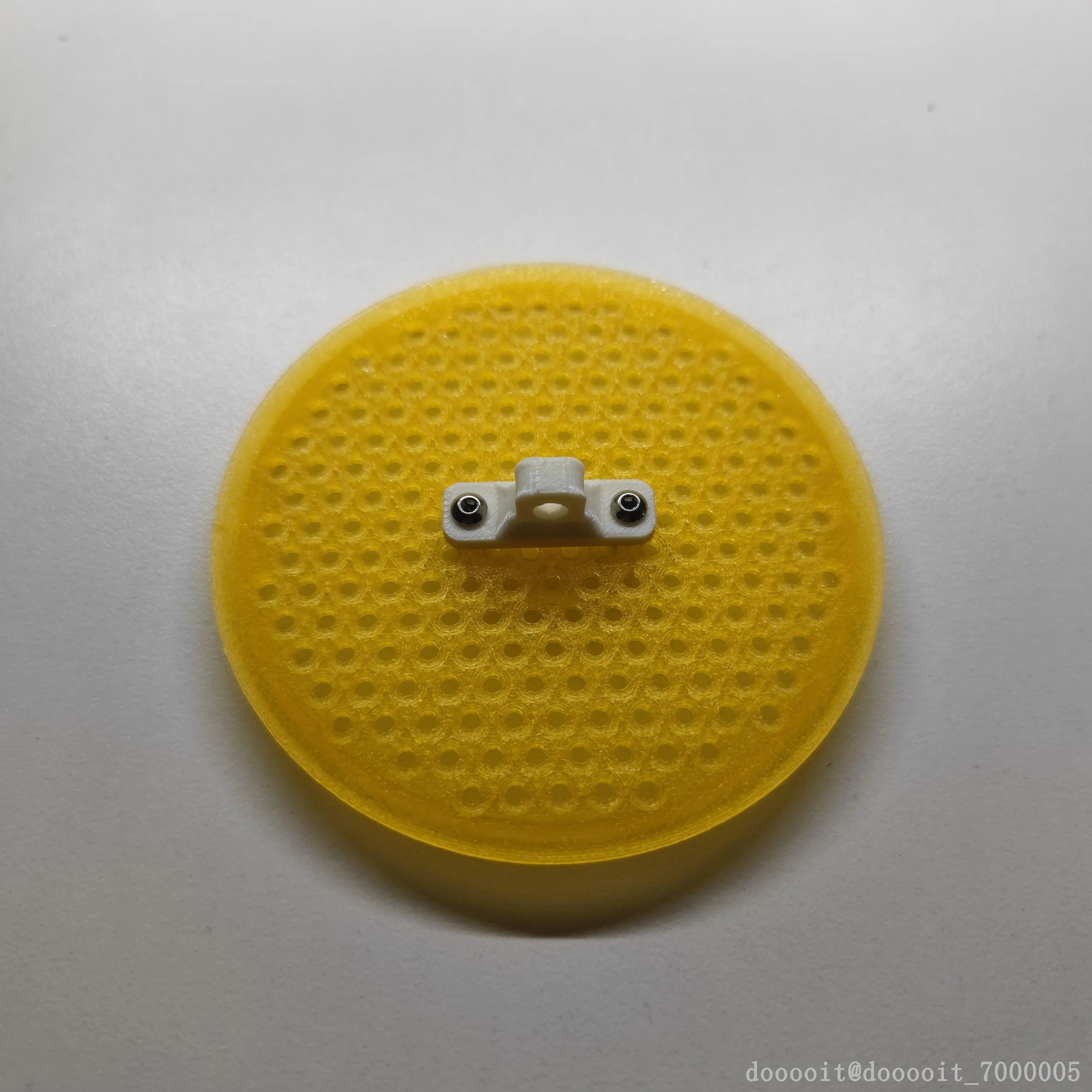

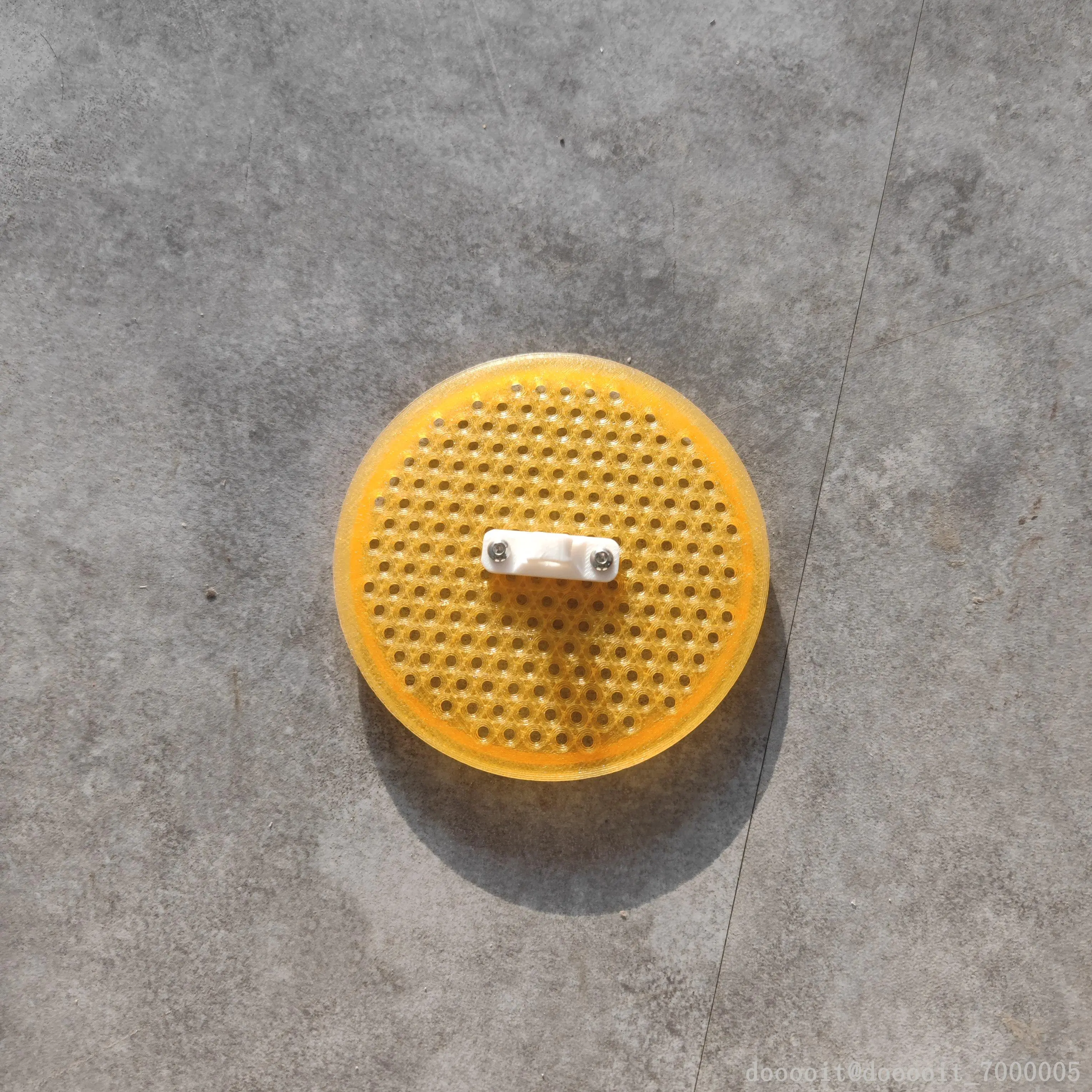

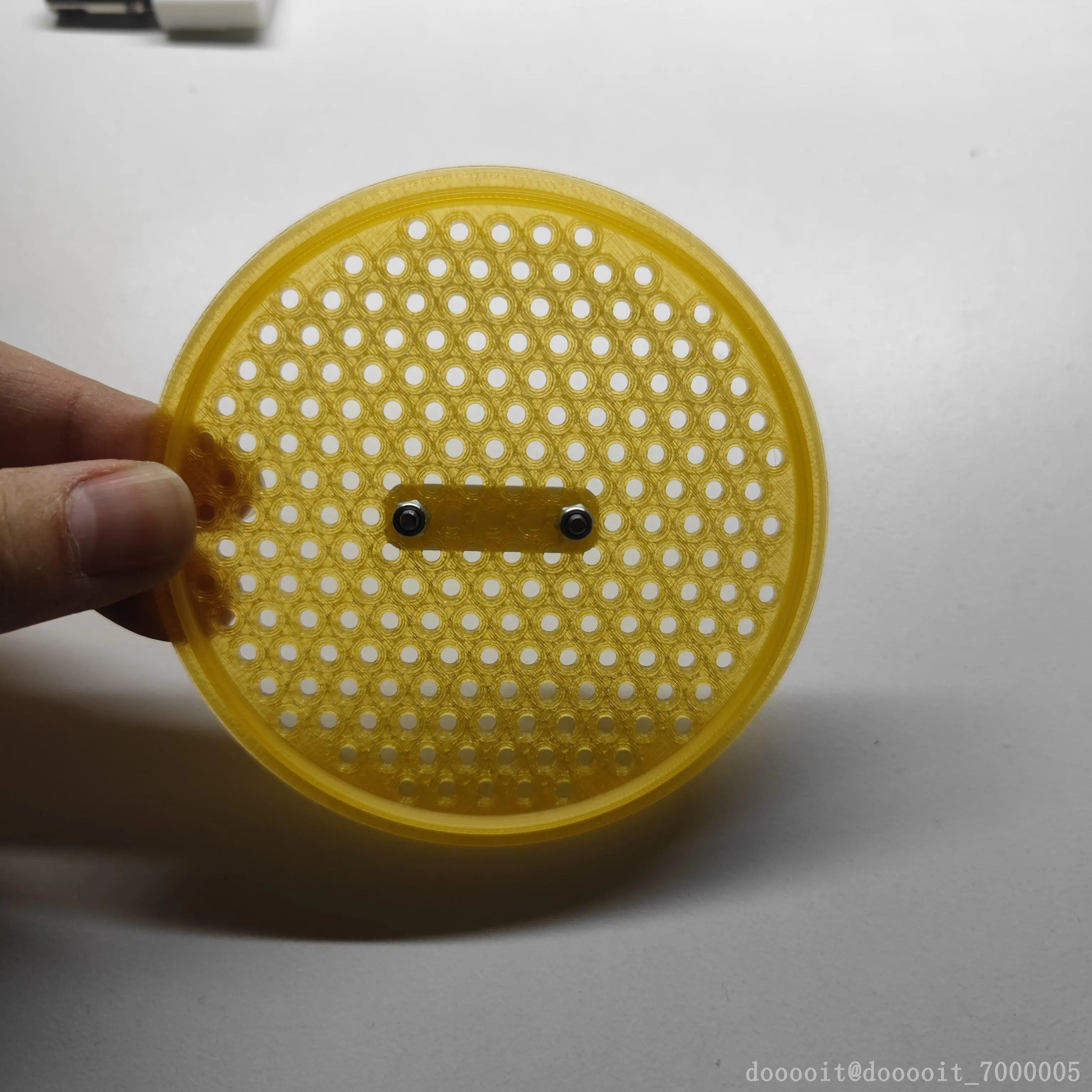

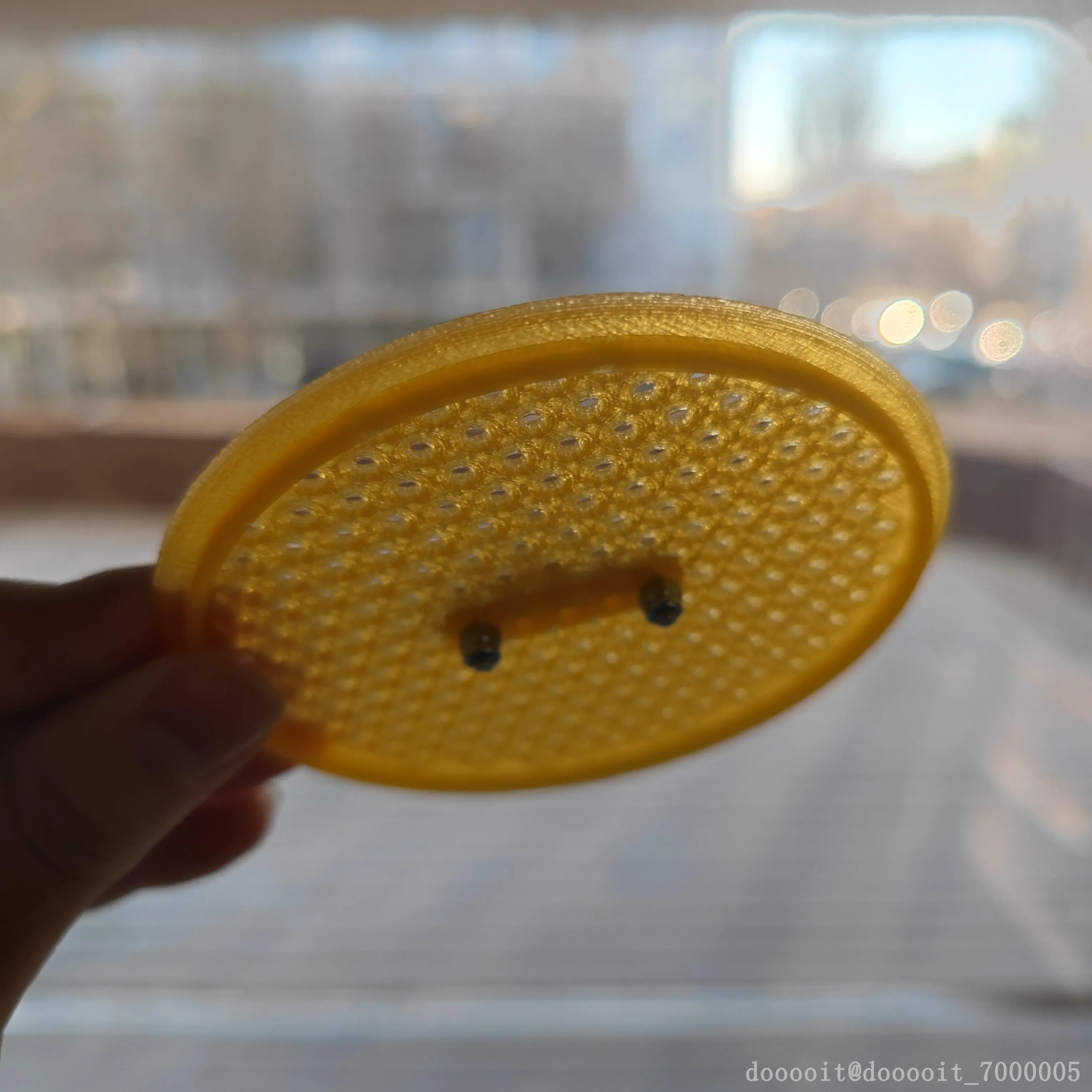

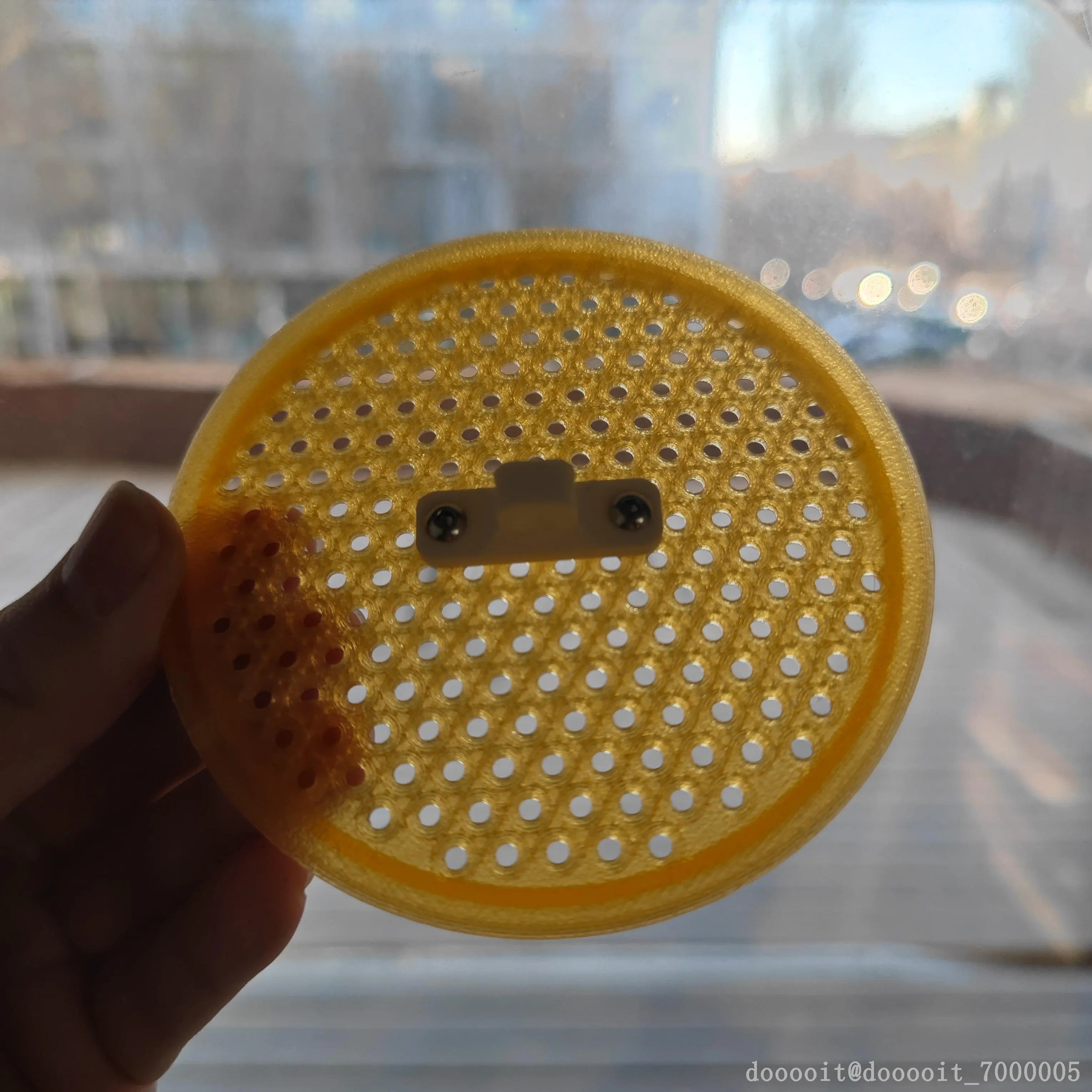

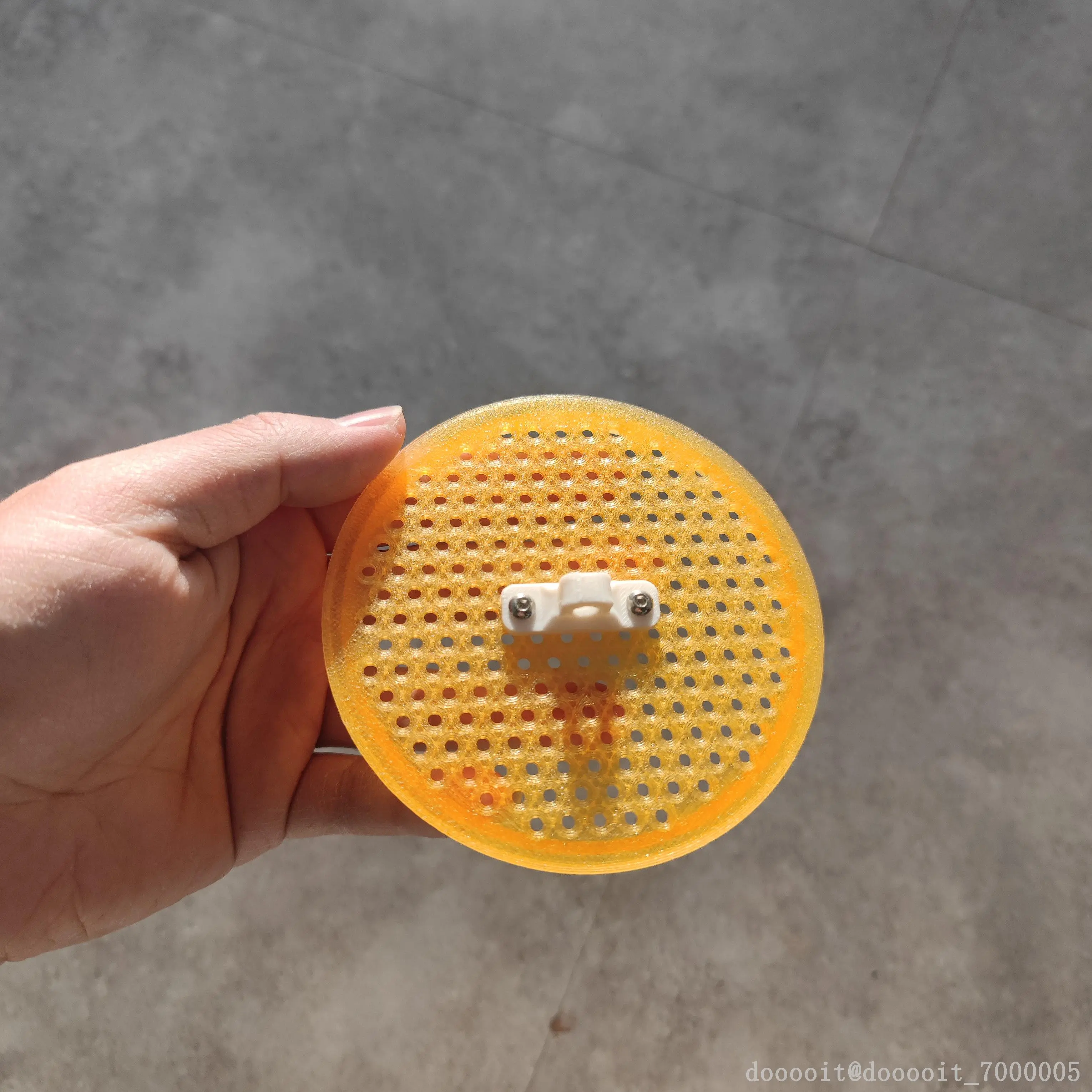

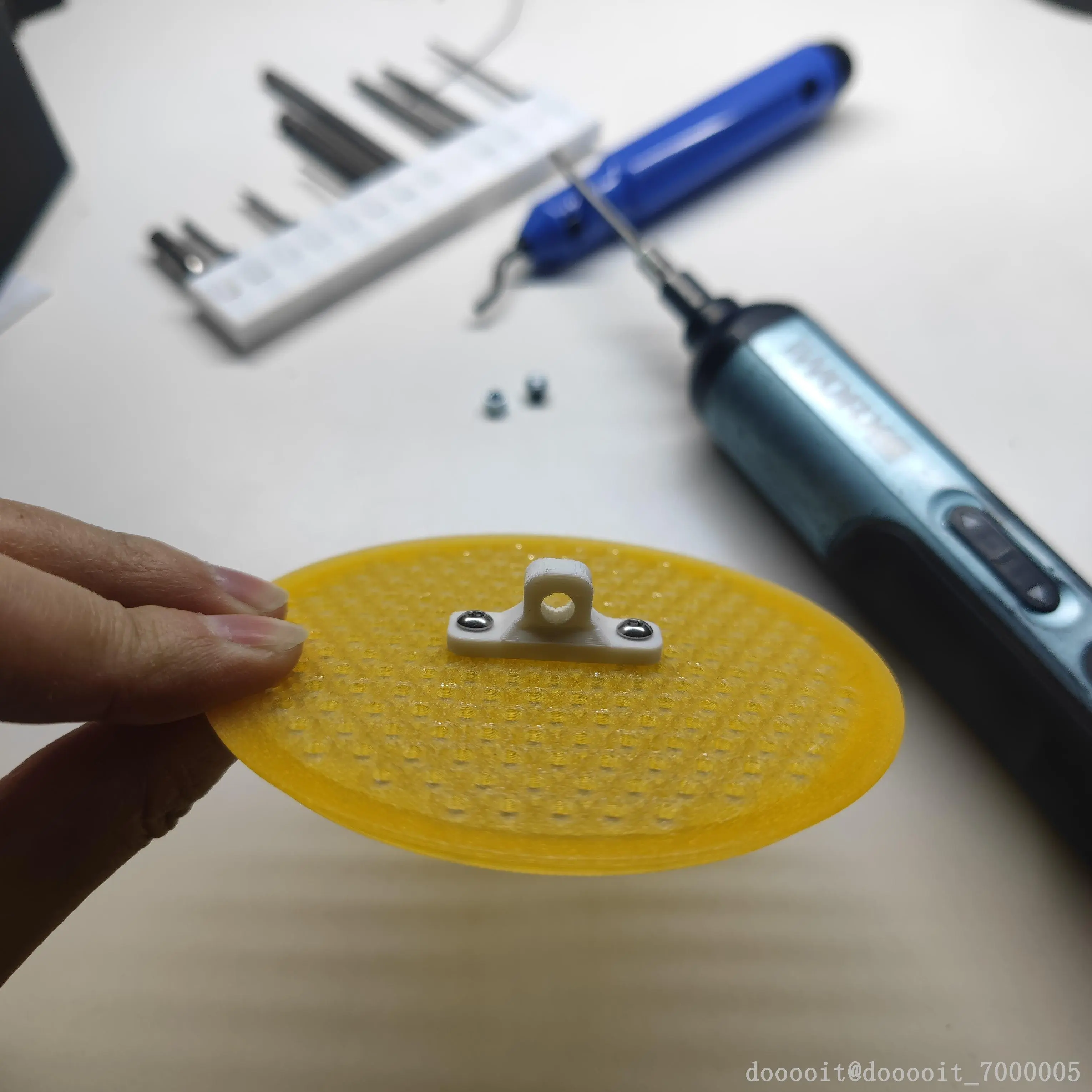

5.安装效果如最后图所示

以上项目完成，加墨尺寸仅供参考，具体仍需以实际为主。
