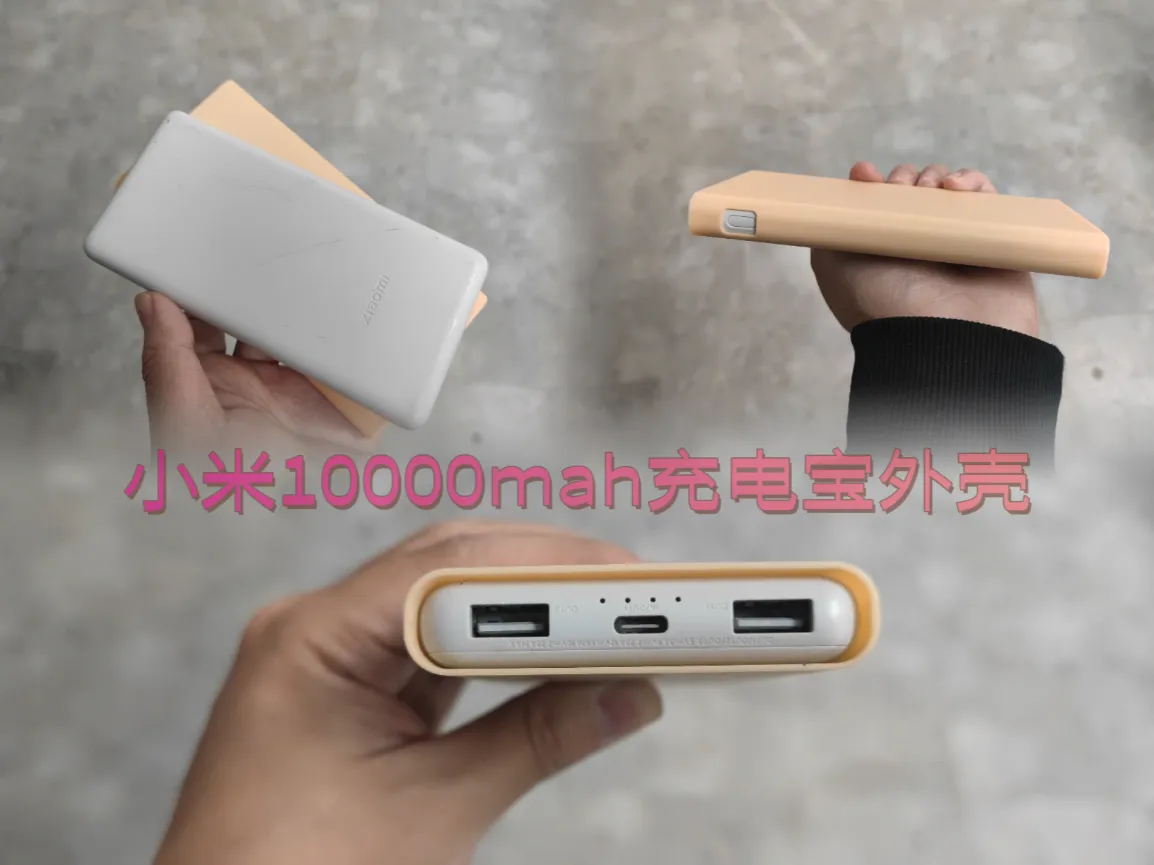

小米充电宝10000mah22.5W Lite版3D打印外壳

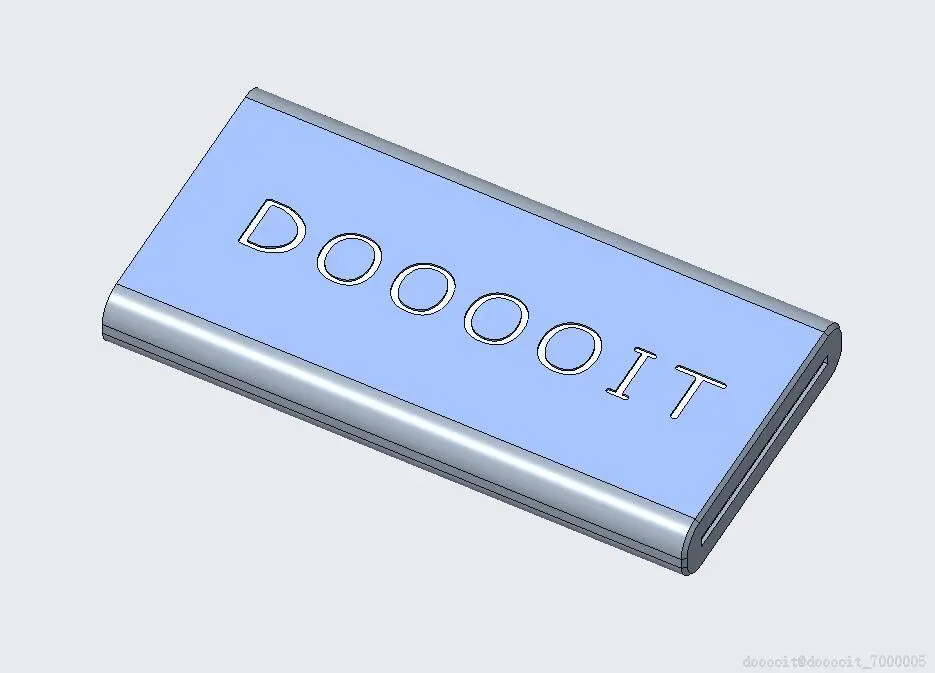

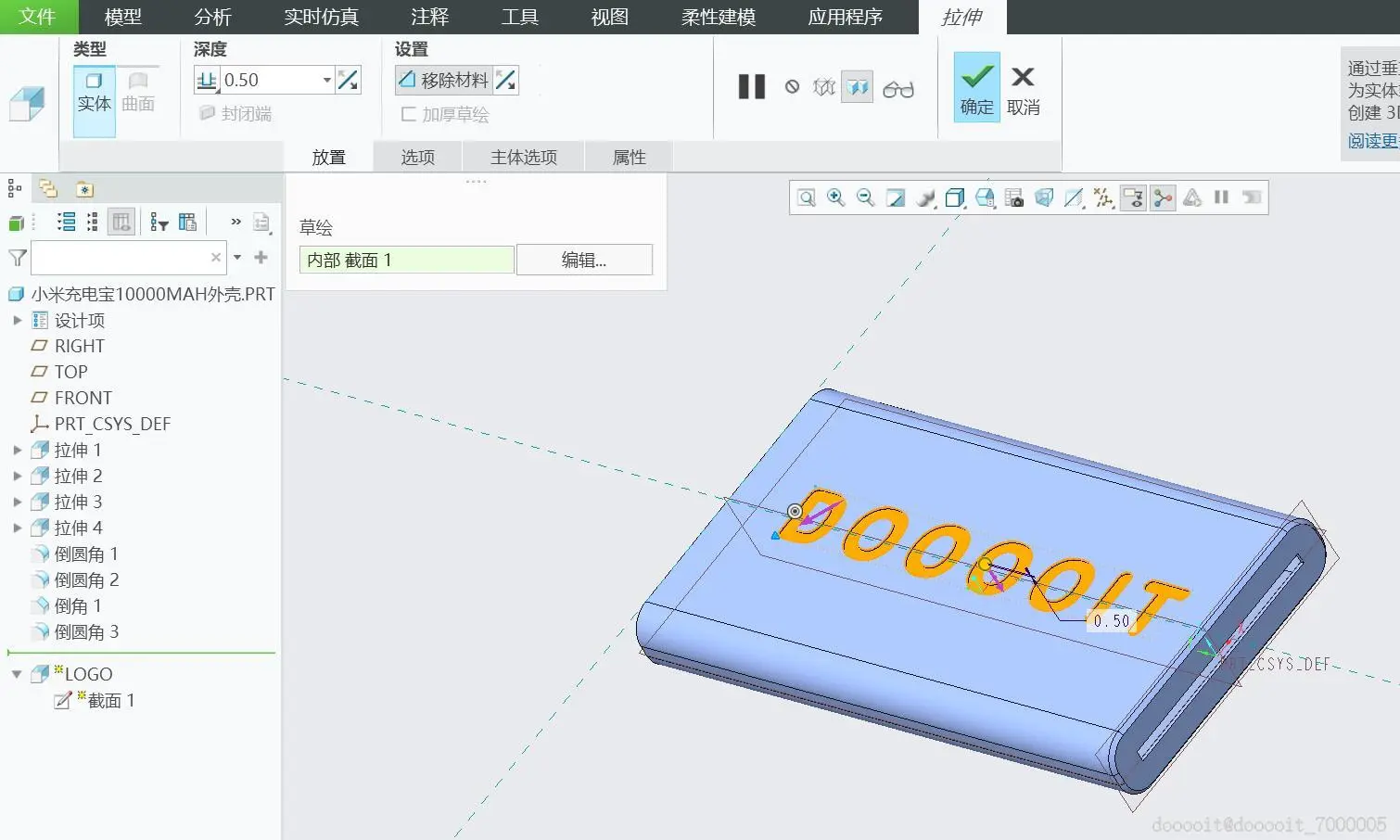

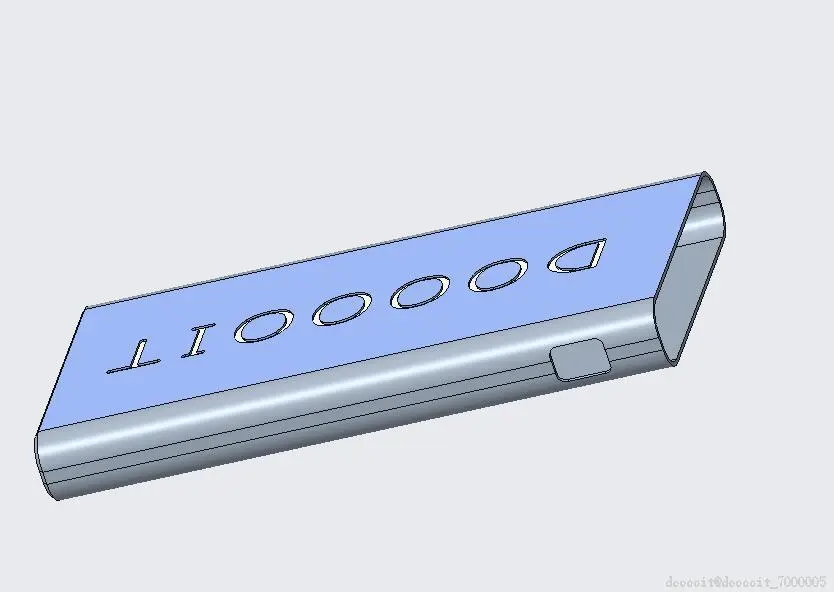

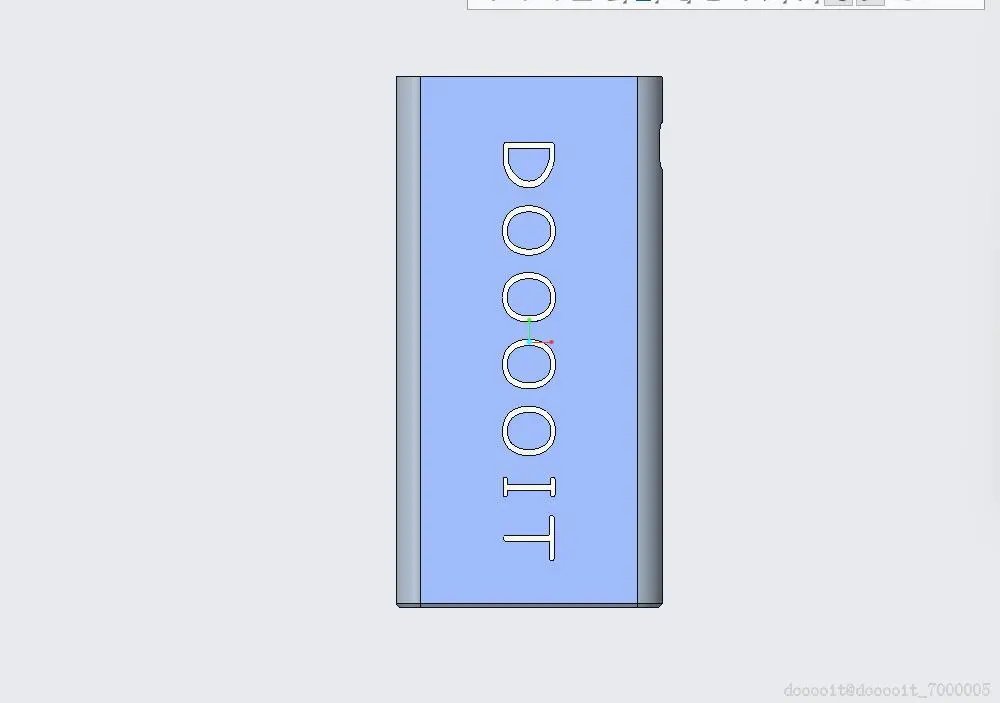

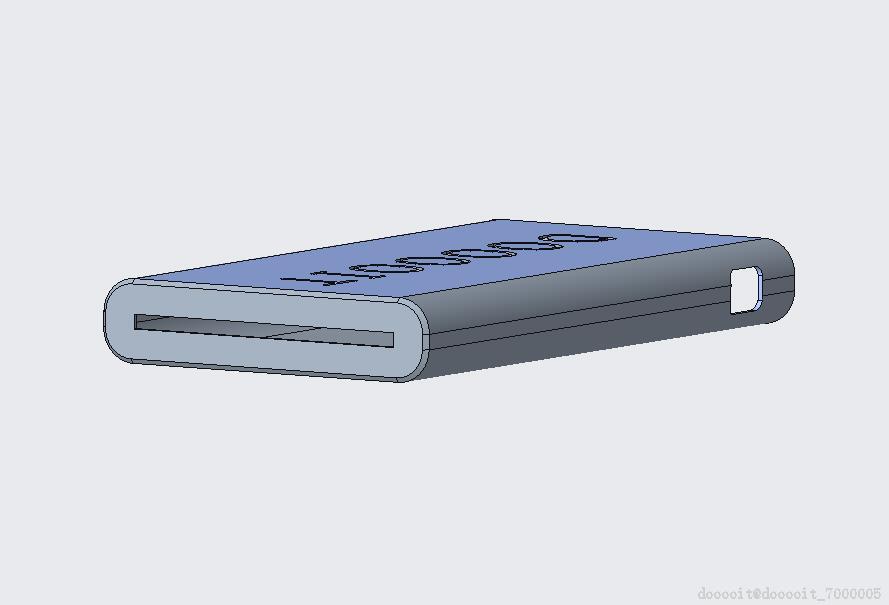

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为小米充电宝10000mah的实际尺寸。三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

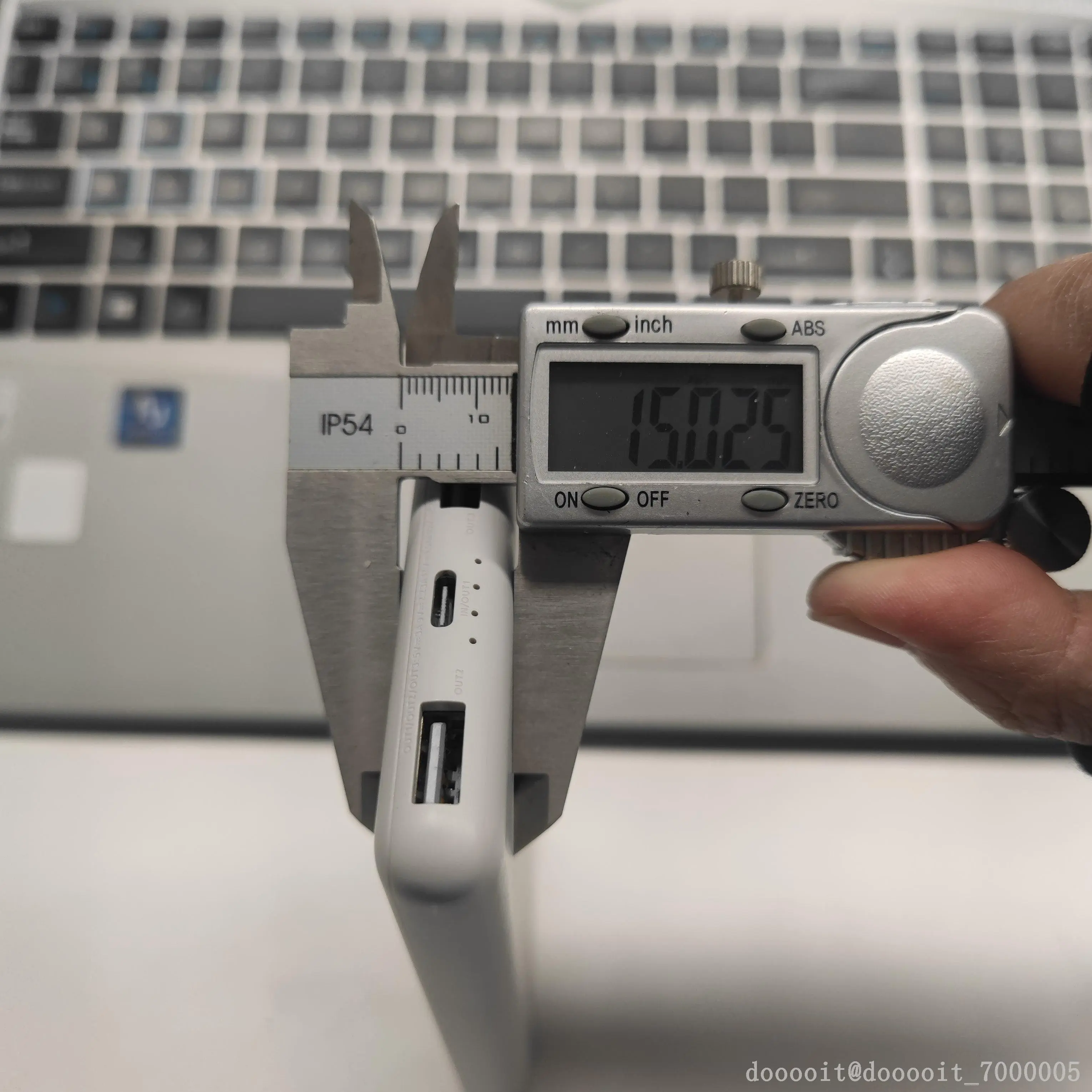

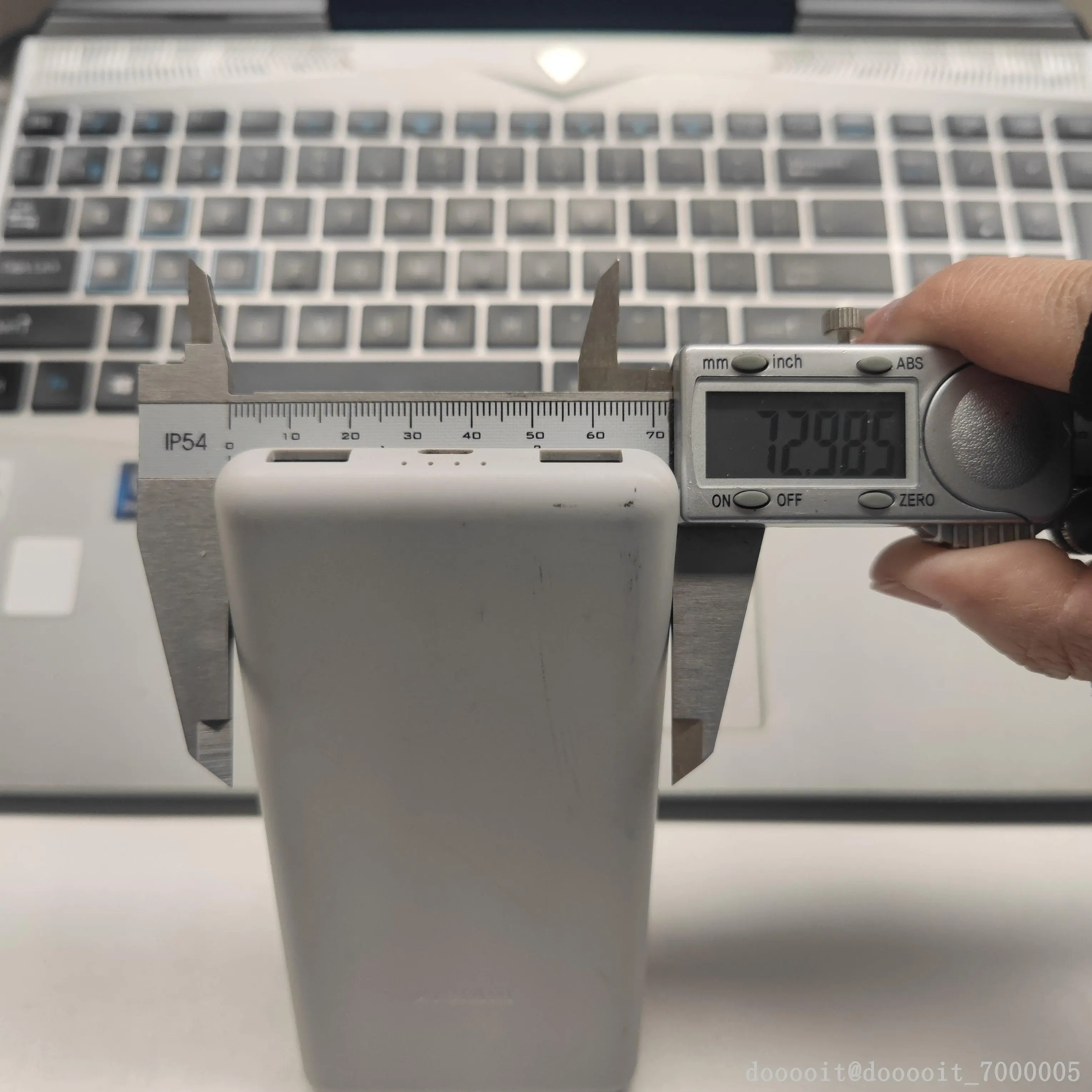

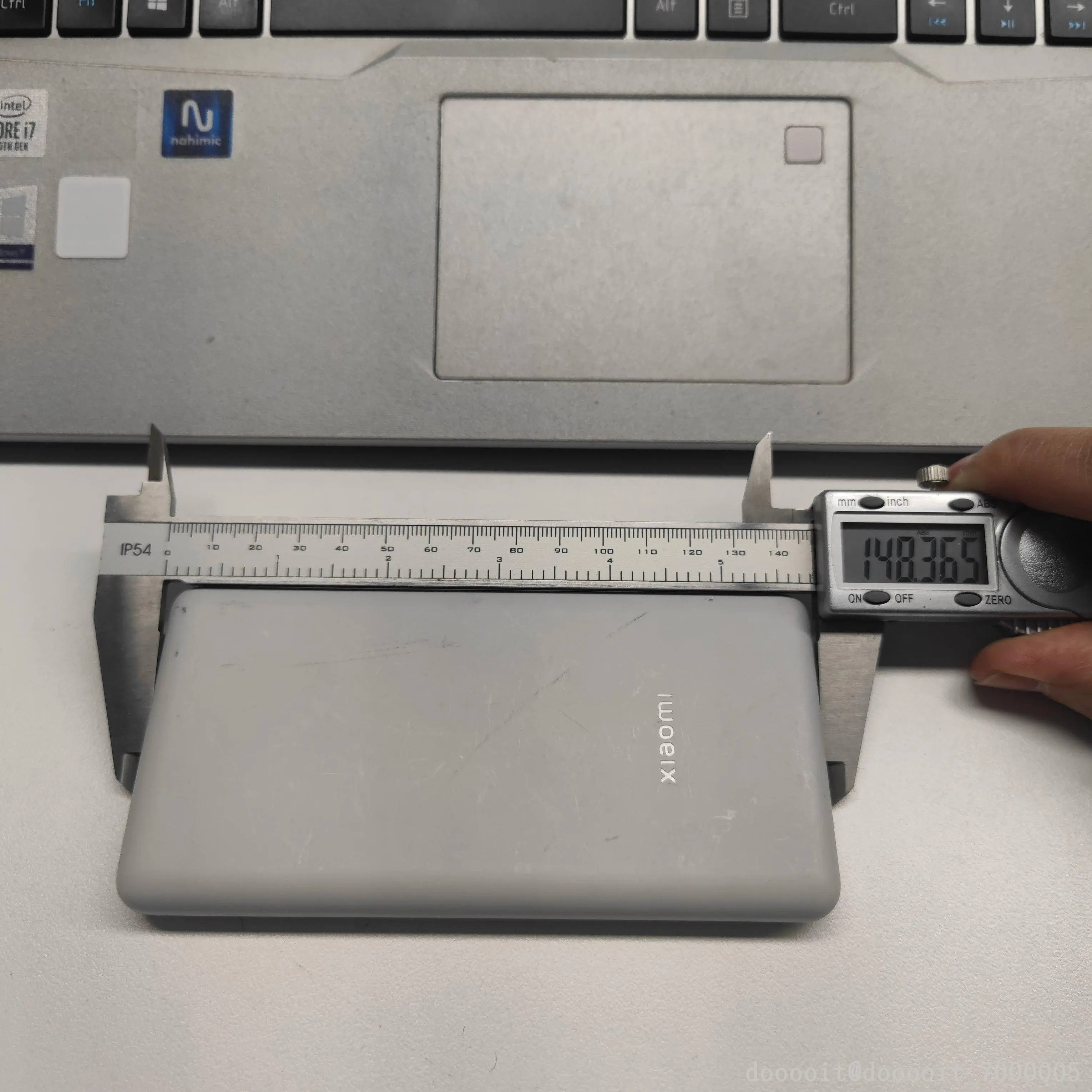

如上图所指，使用游标卡尺等其它测量工具，测量并记录好尺寸。

需要注意的是，测量尺寸需要+打印机的打印误差，或者说是草料的热胀冷缩的特性。

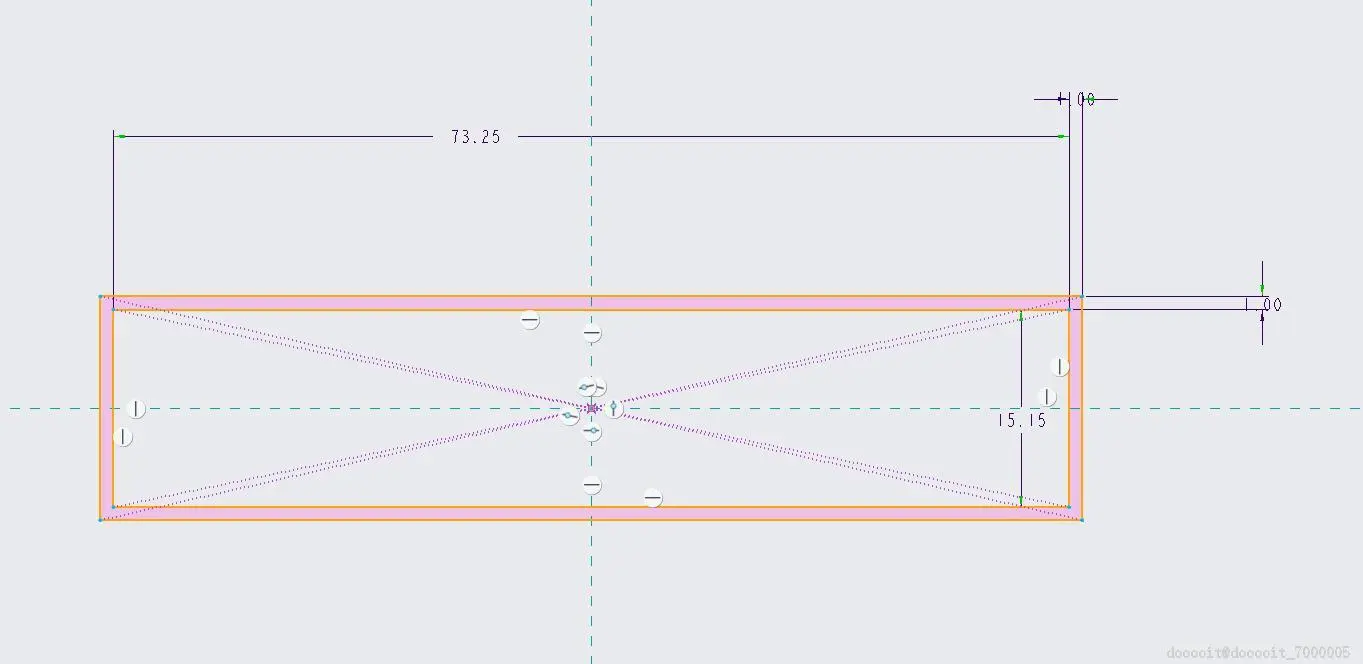

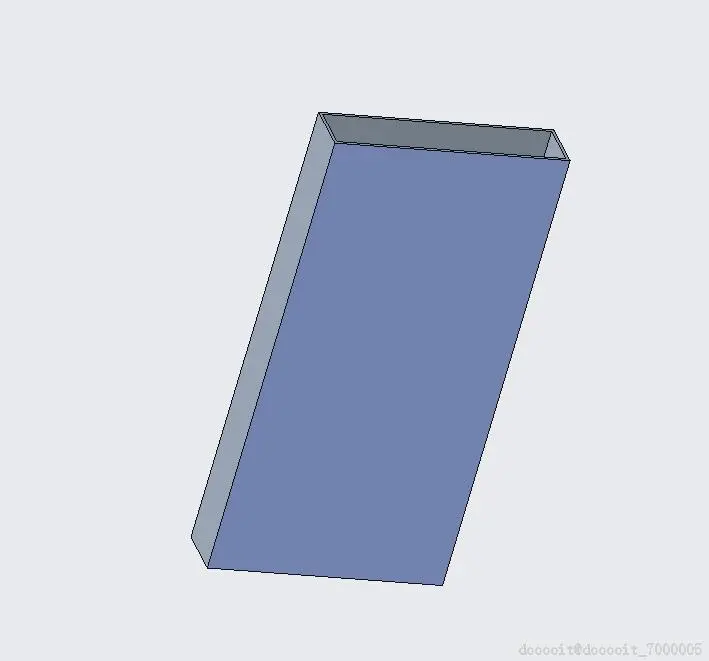

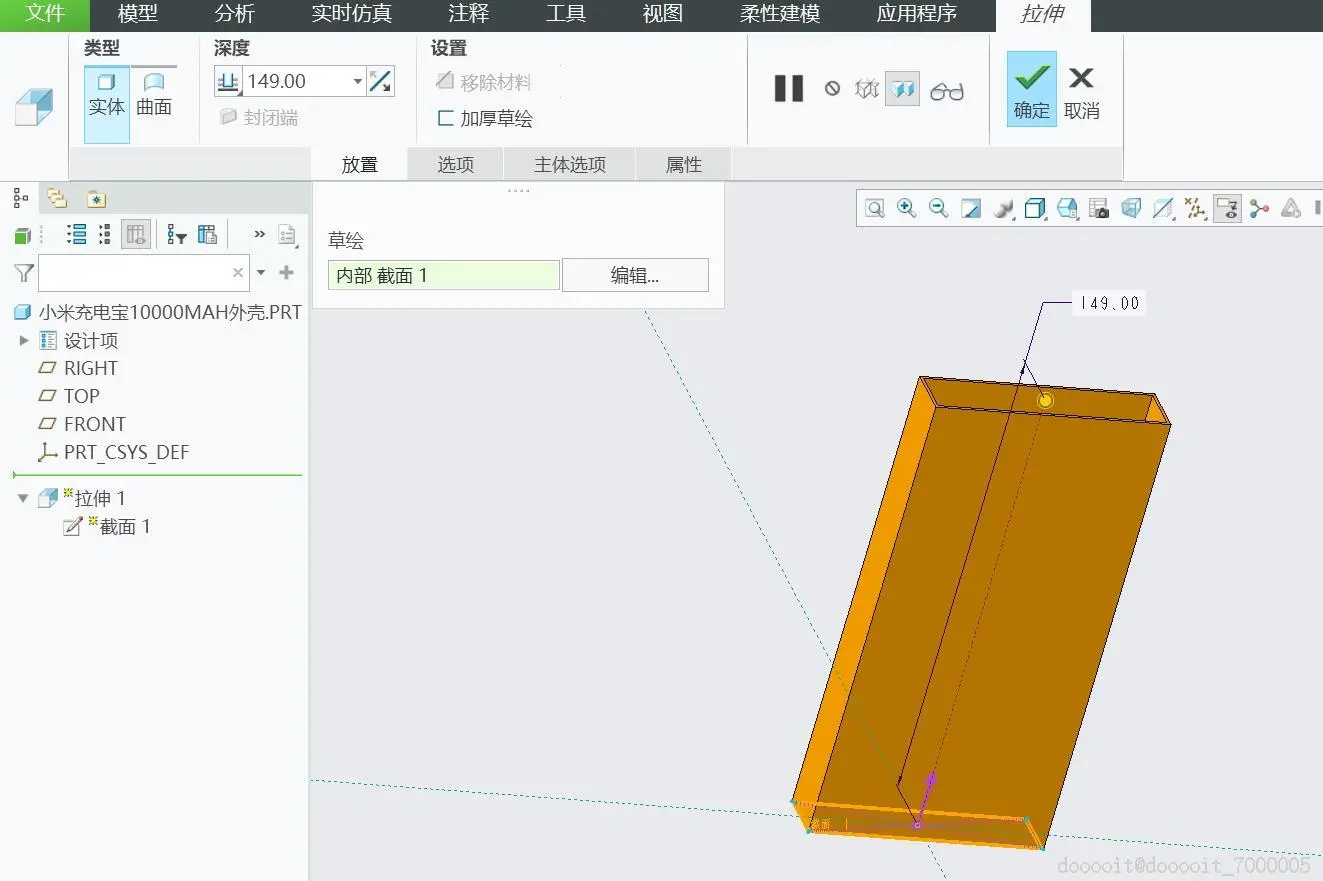

1.草绘并拉伸基本外观尺寸，注意预留打印误差

2.壁厚不宜过厚，考虑散热问题。此处为1mm

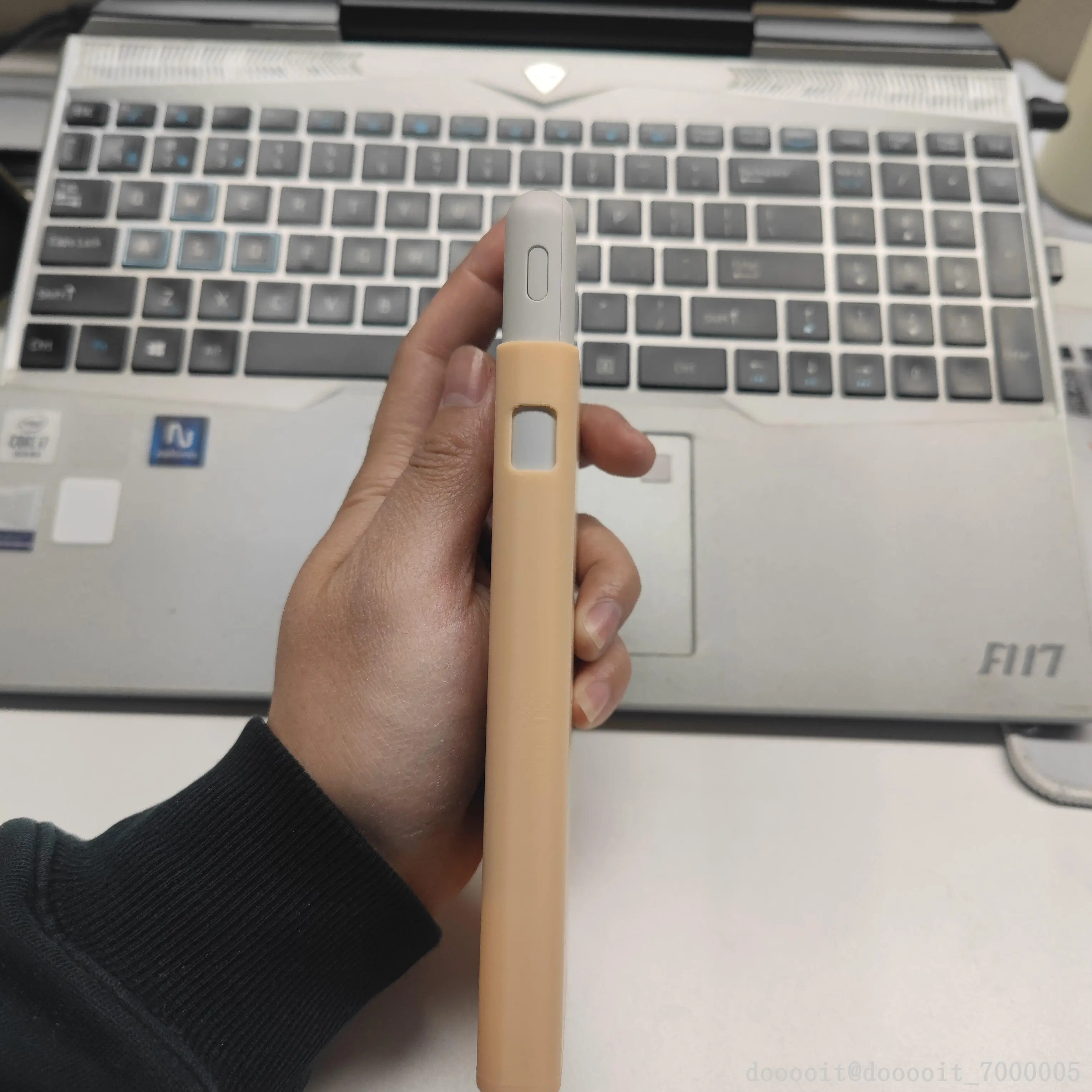

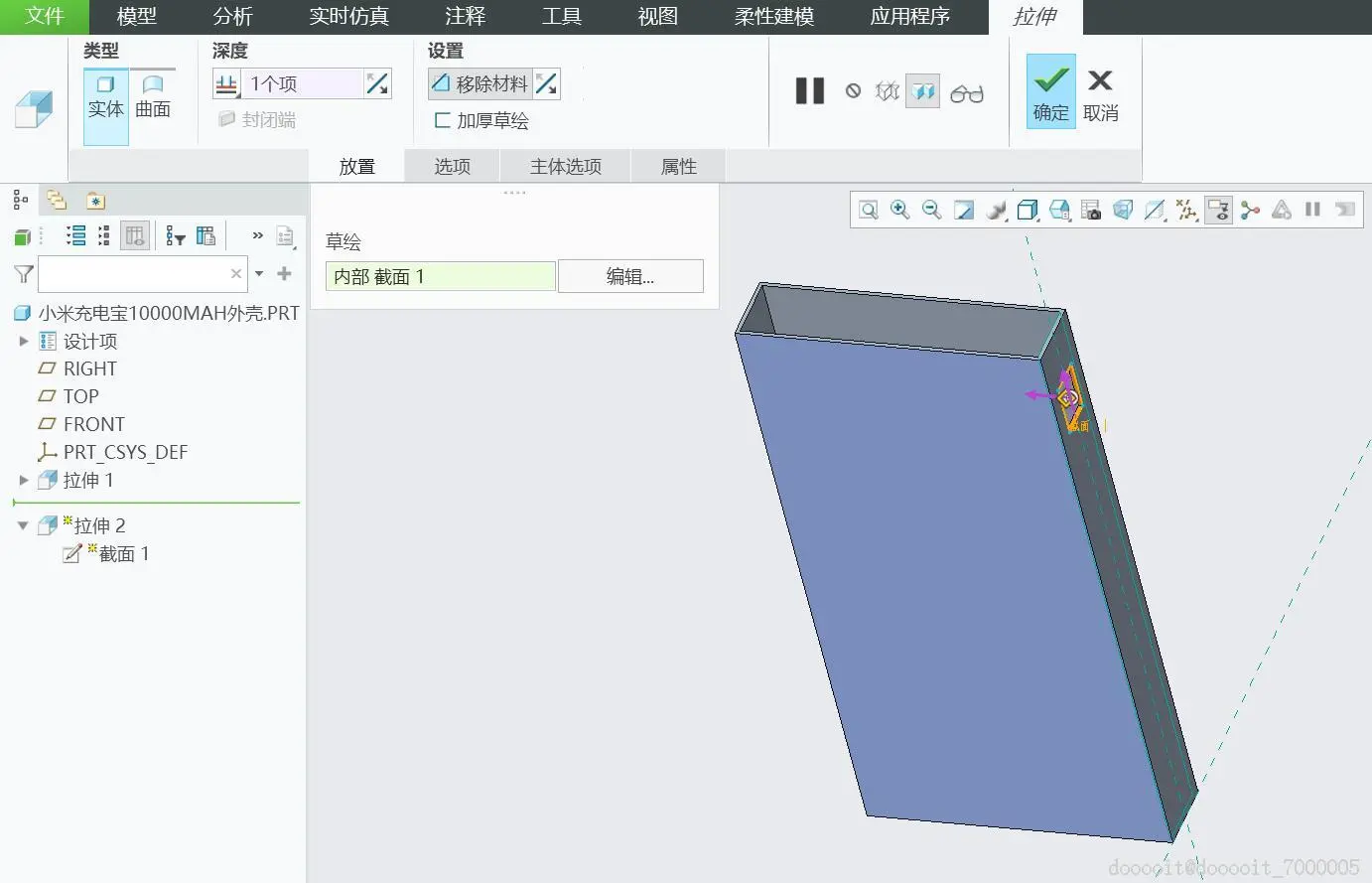

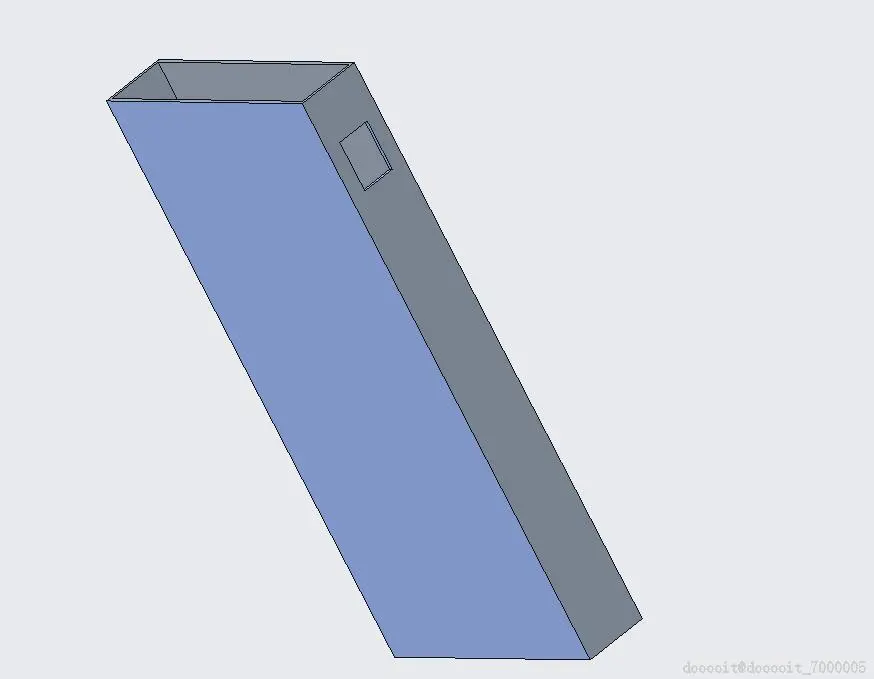

1.充电宝有按键，因此需要开孔

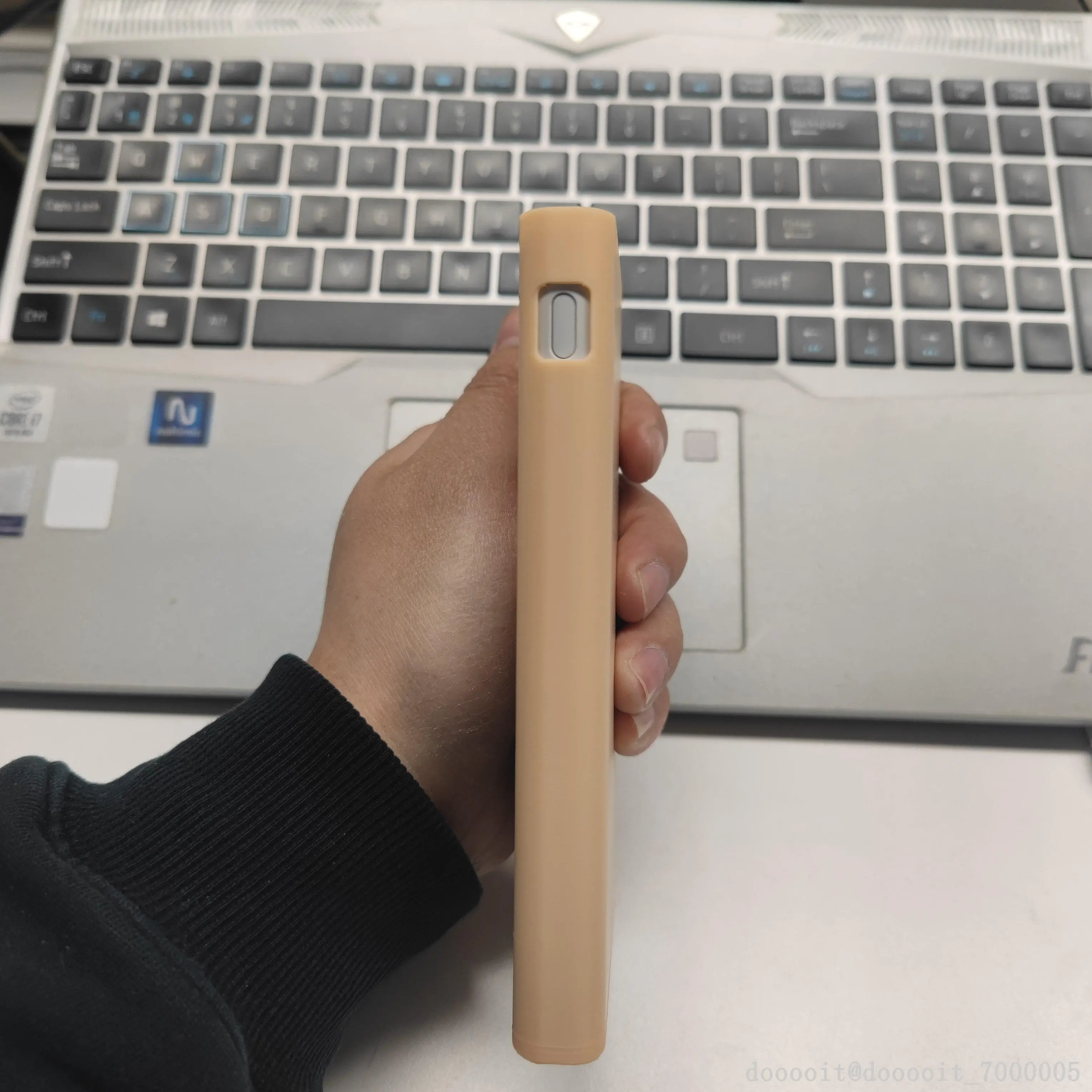

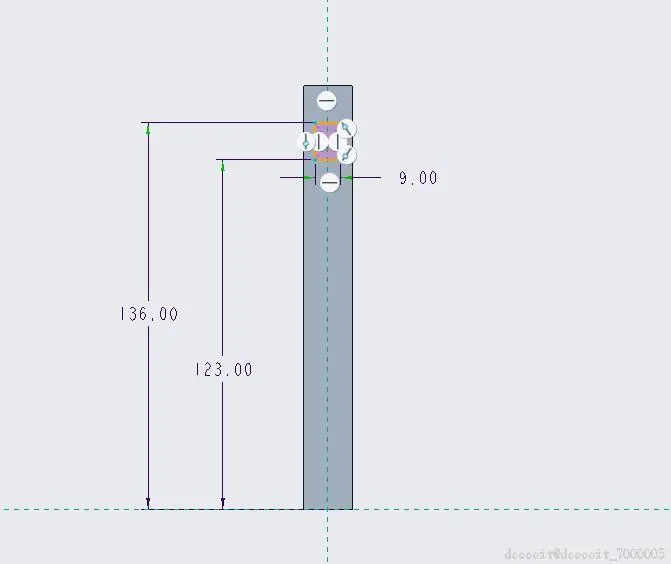

2.注意开孔的思路，注意是根据测量实体按键的位置，来确定按键孔位位置。本步骤需要打印测试，上图尺寸已经是测试优化好的

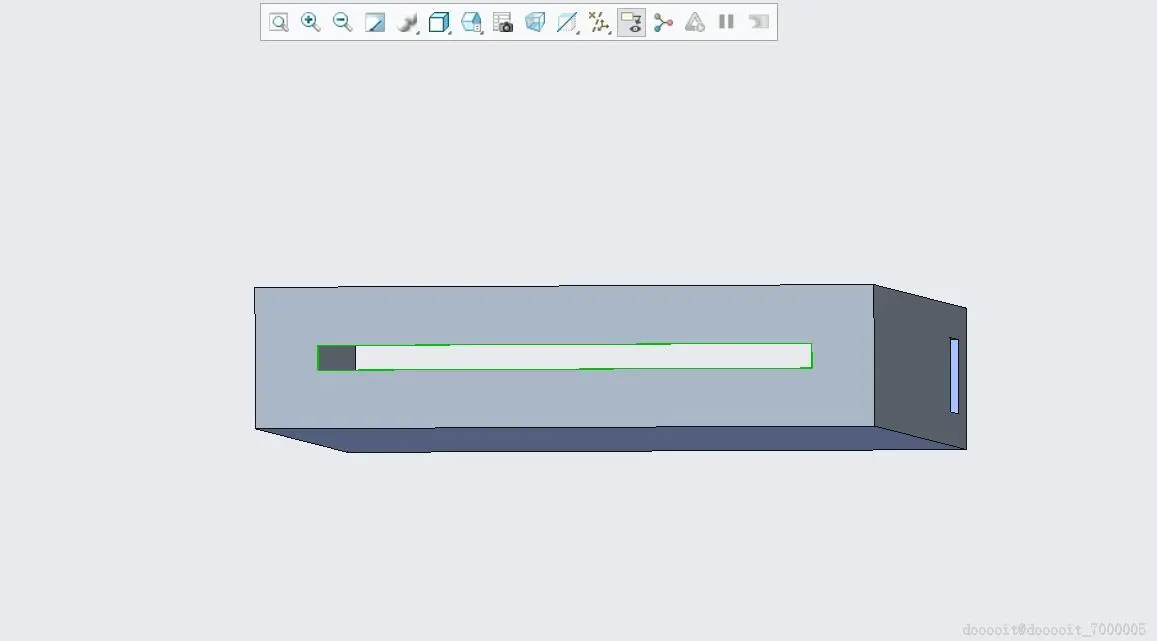

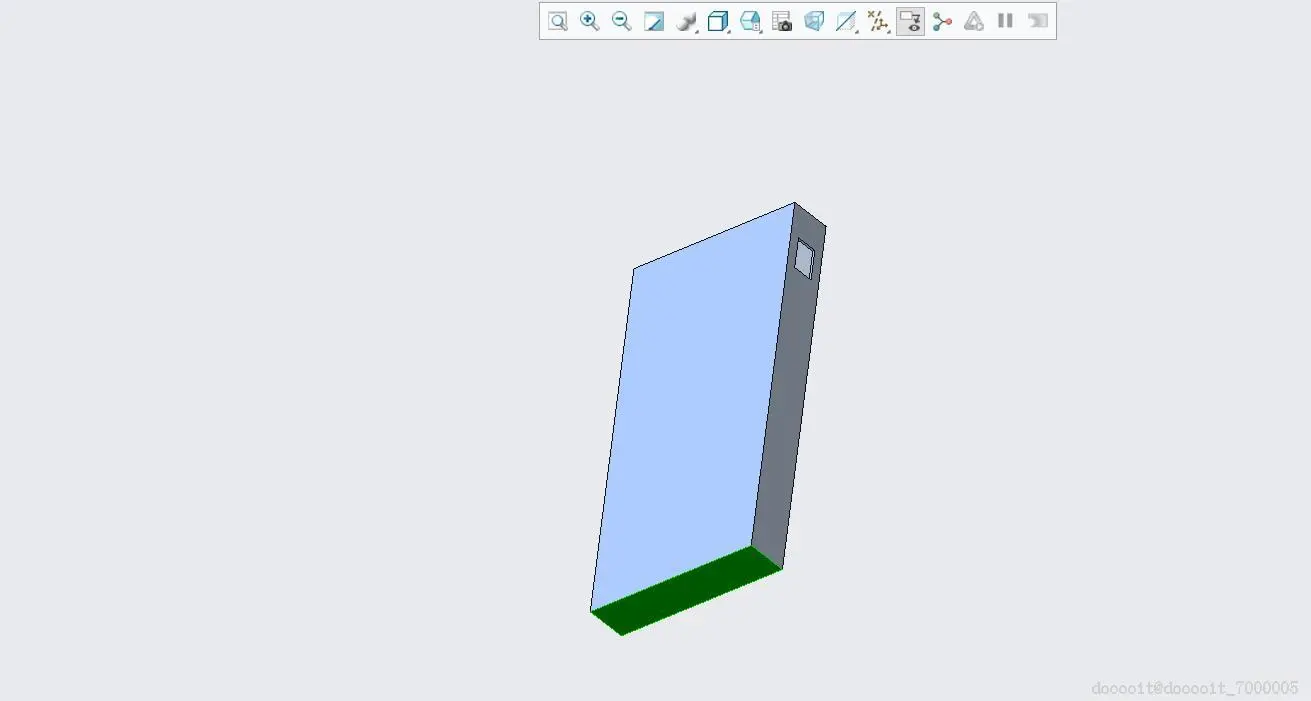

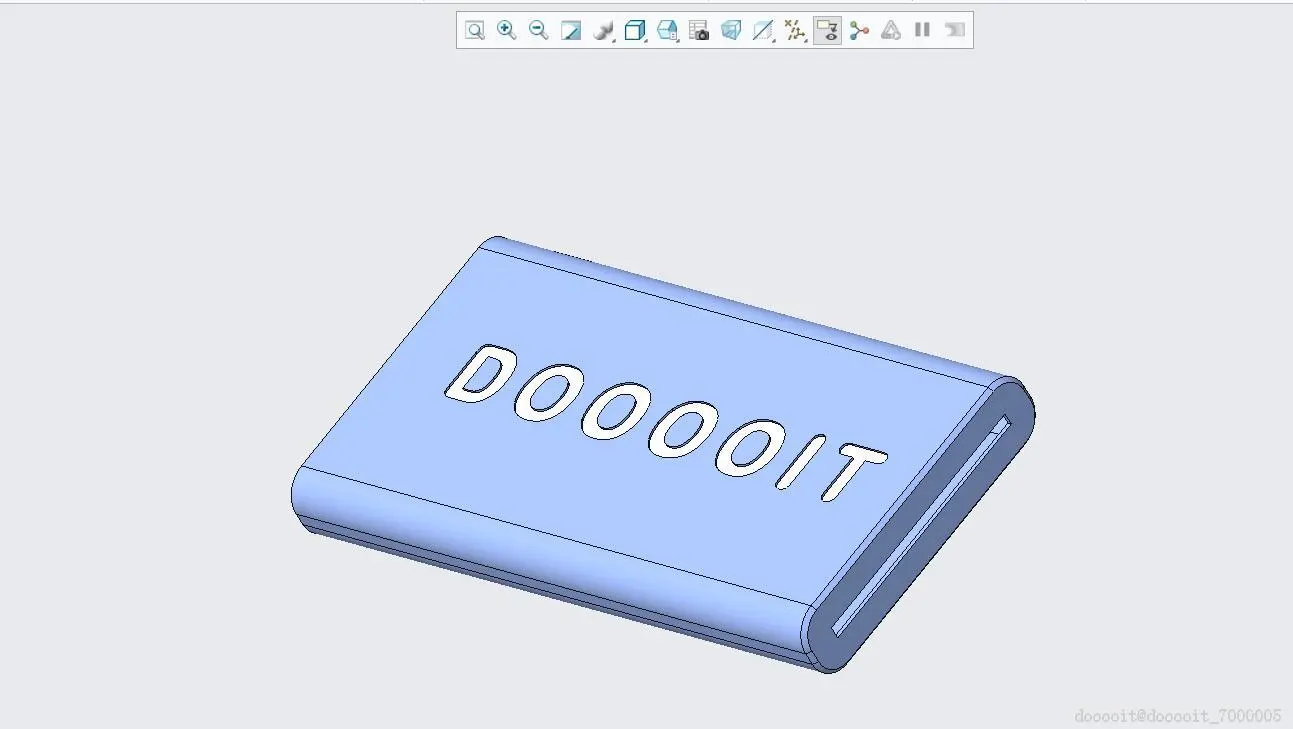

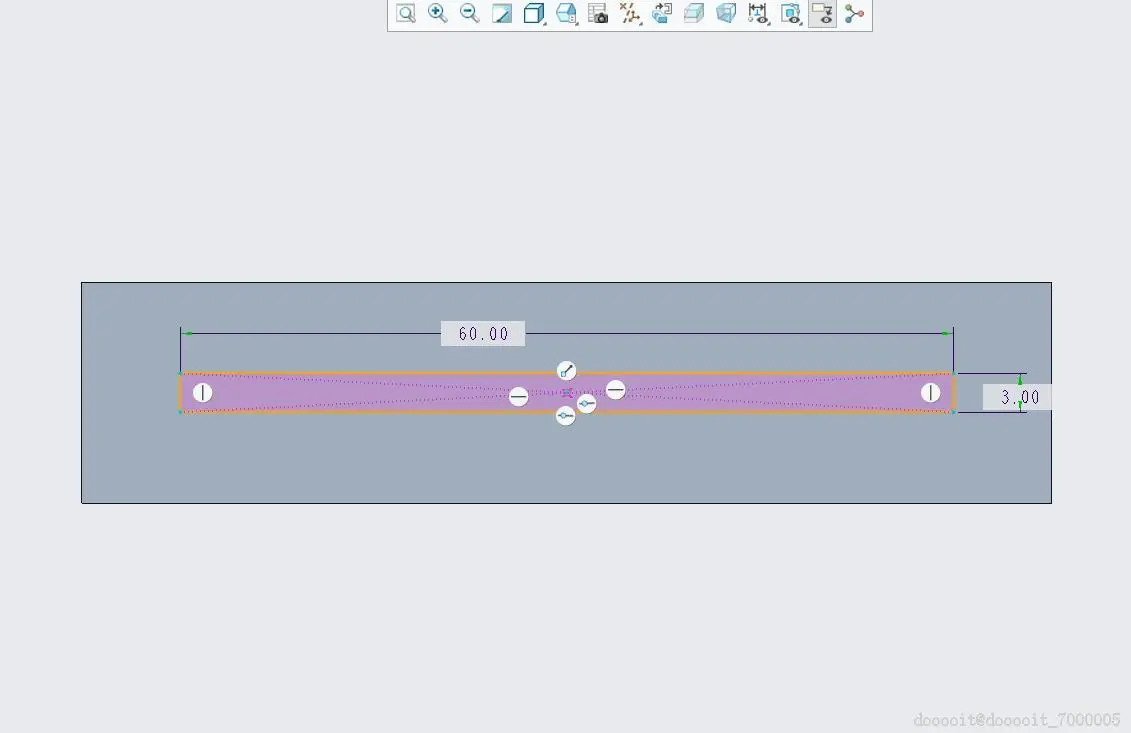

1.因充电宝有需要取出的情况，如高铁进站需检测等，且外壳与充电宝为紧配，无法倒出，因此需要在底部开一个长方形槽孔

2.槽孔的尺寸是根据身份证的尺寸做的，或者类似的卡片都可以，此步骤的尺寸随意即可，仅作为参考

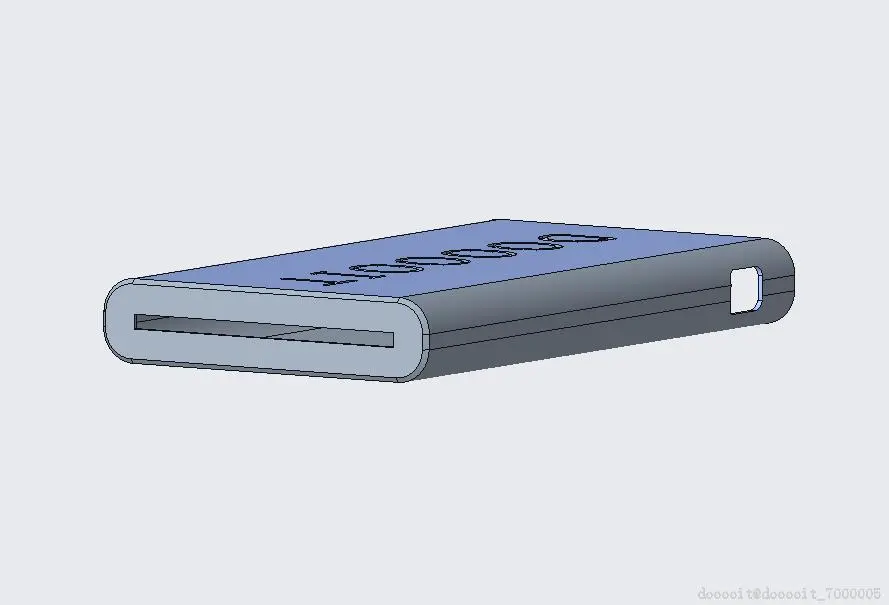

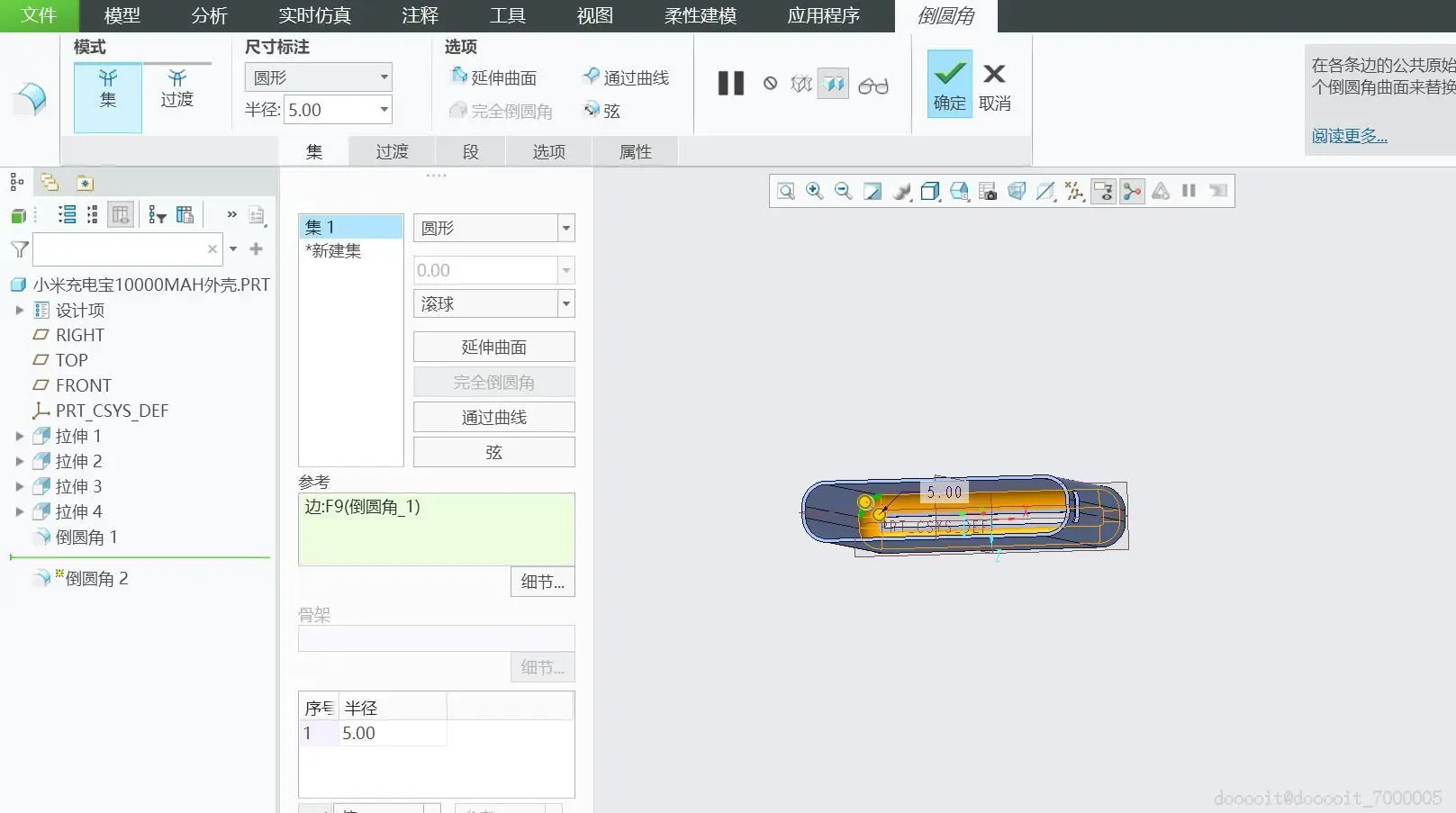

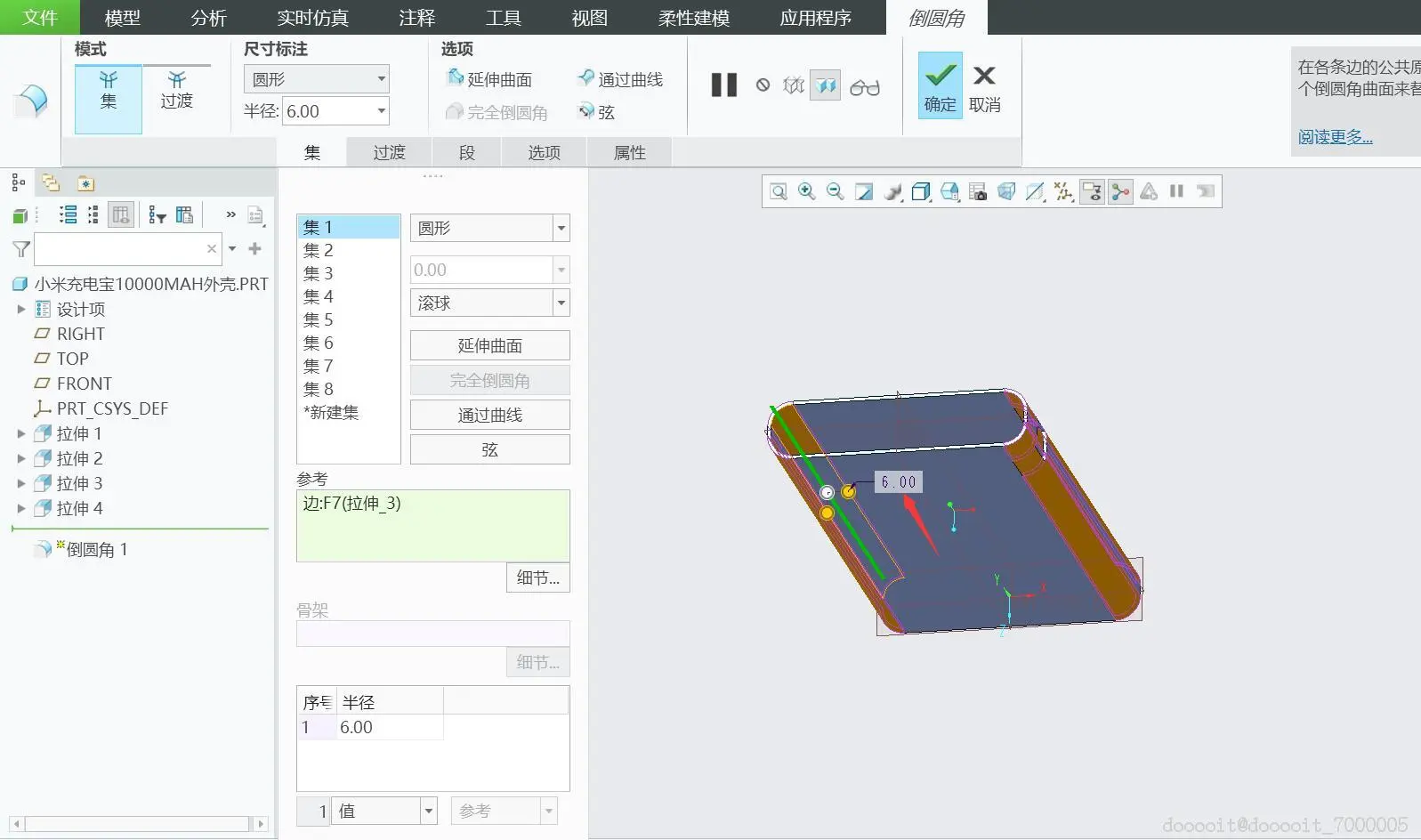

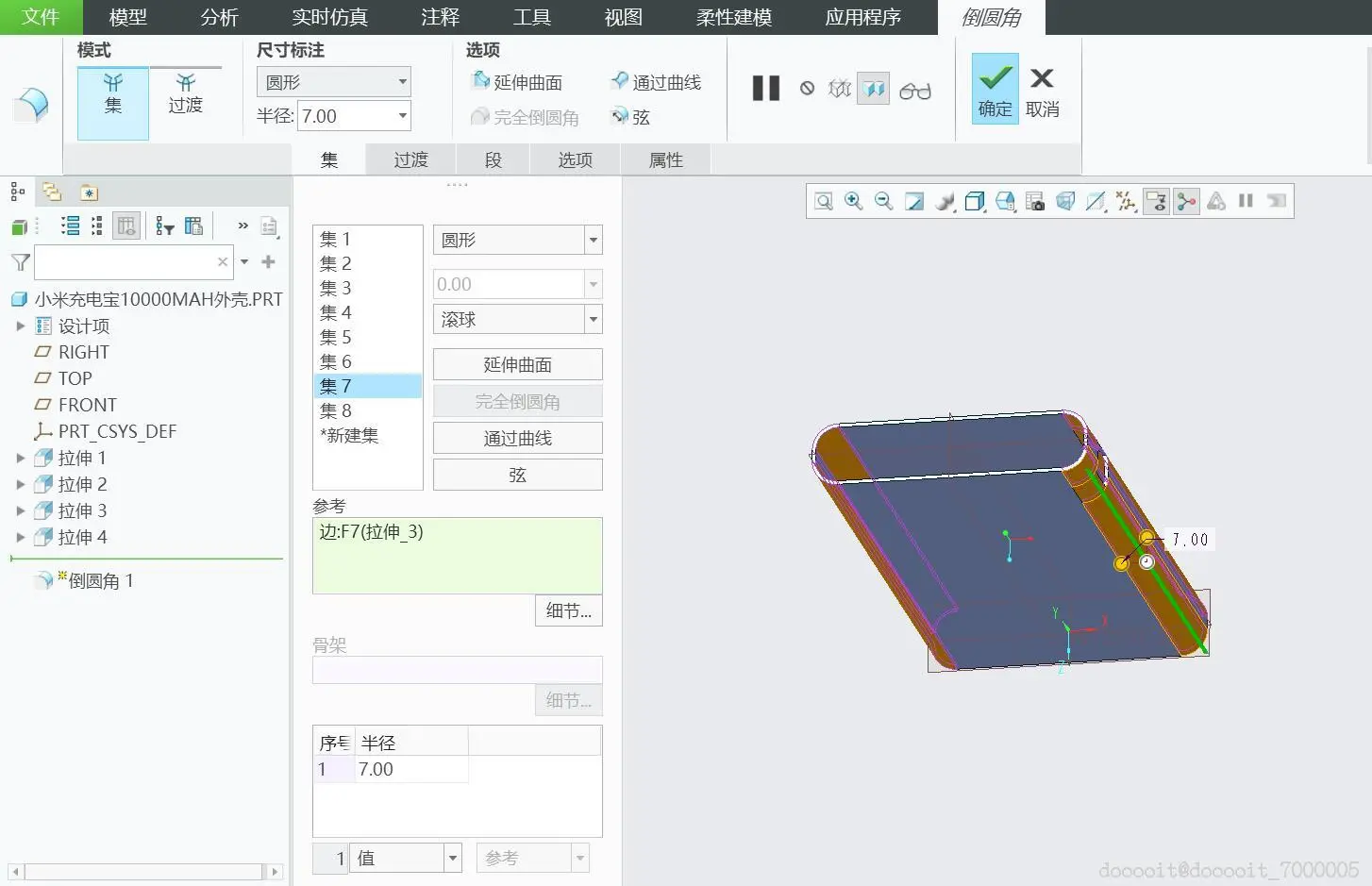

1.外壳舱倒圆角：內舱带圆角R6,外圆角R7

2.底部內舱倒圆角R5

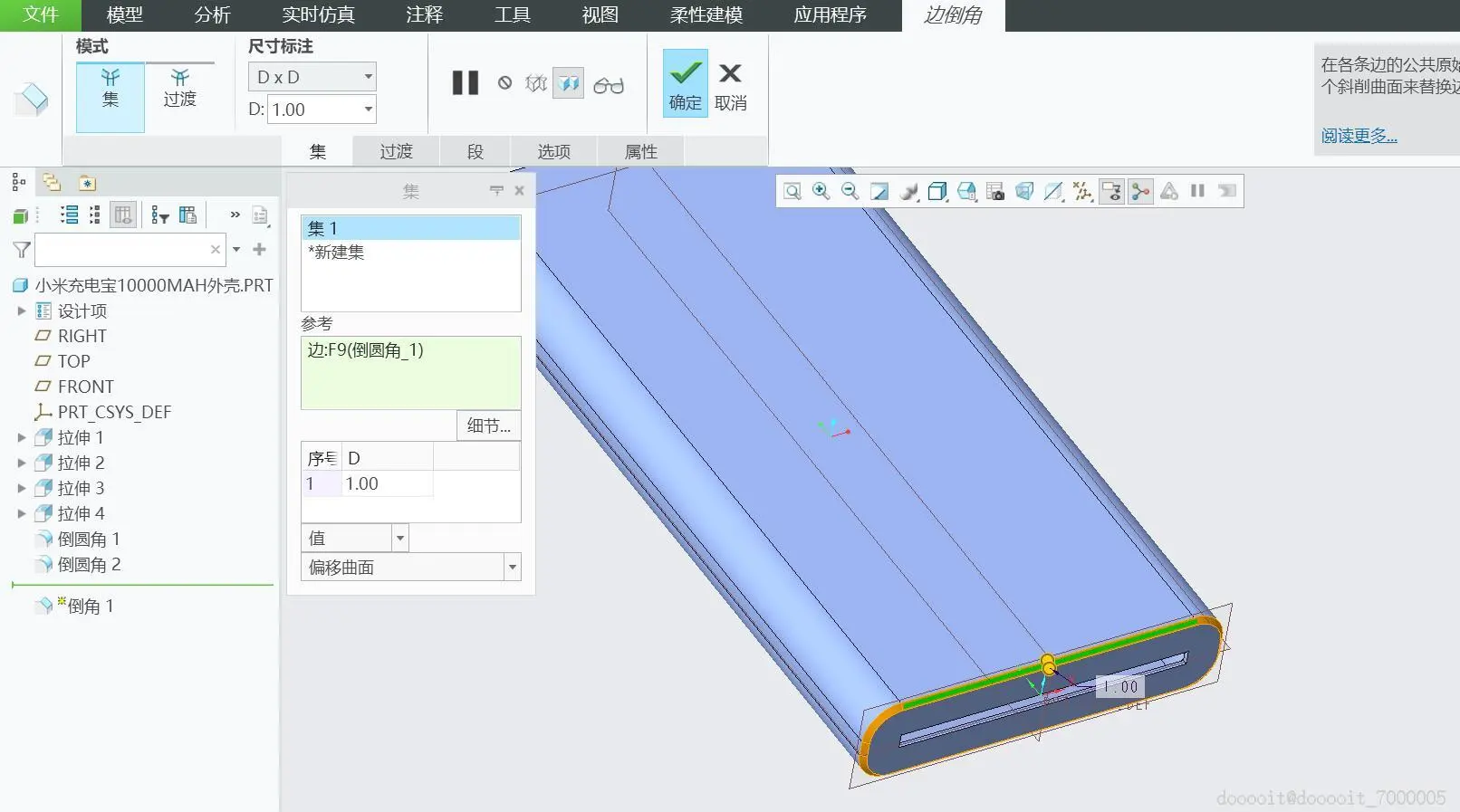

3.底部外部倒角C2

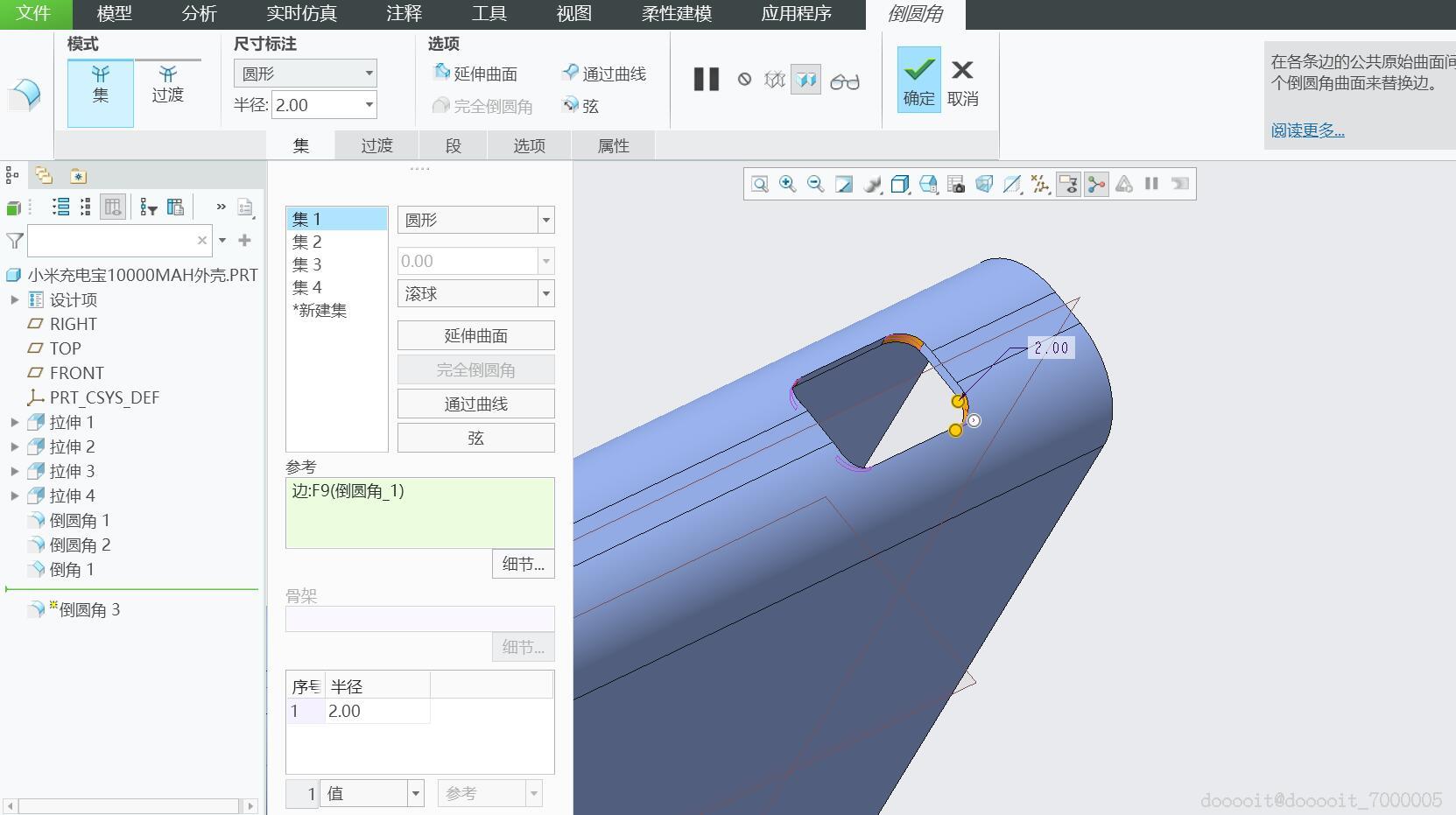

4.按键的4个角，倒角C2

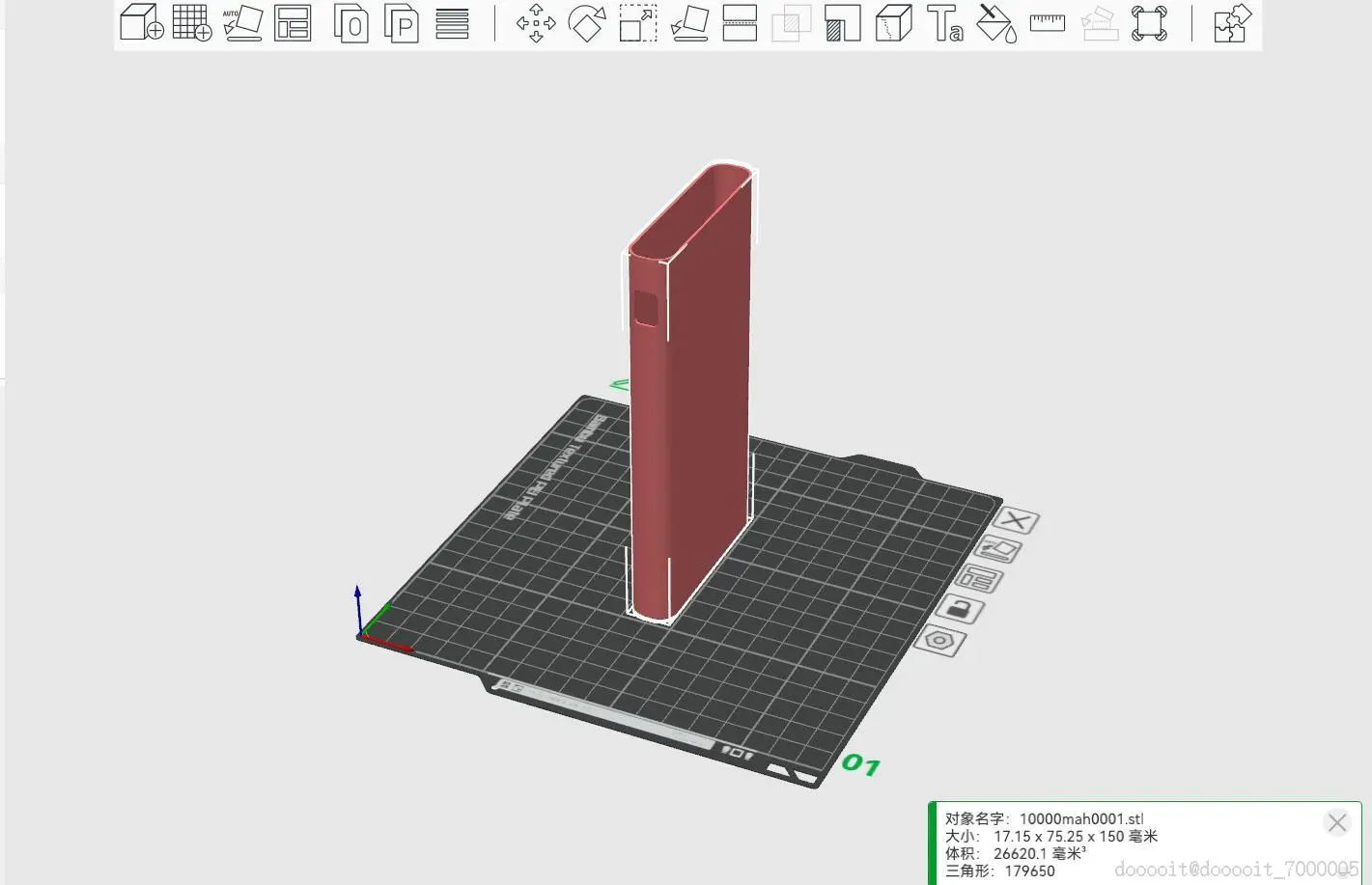

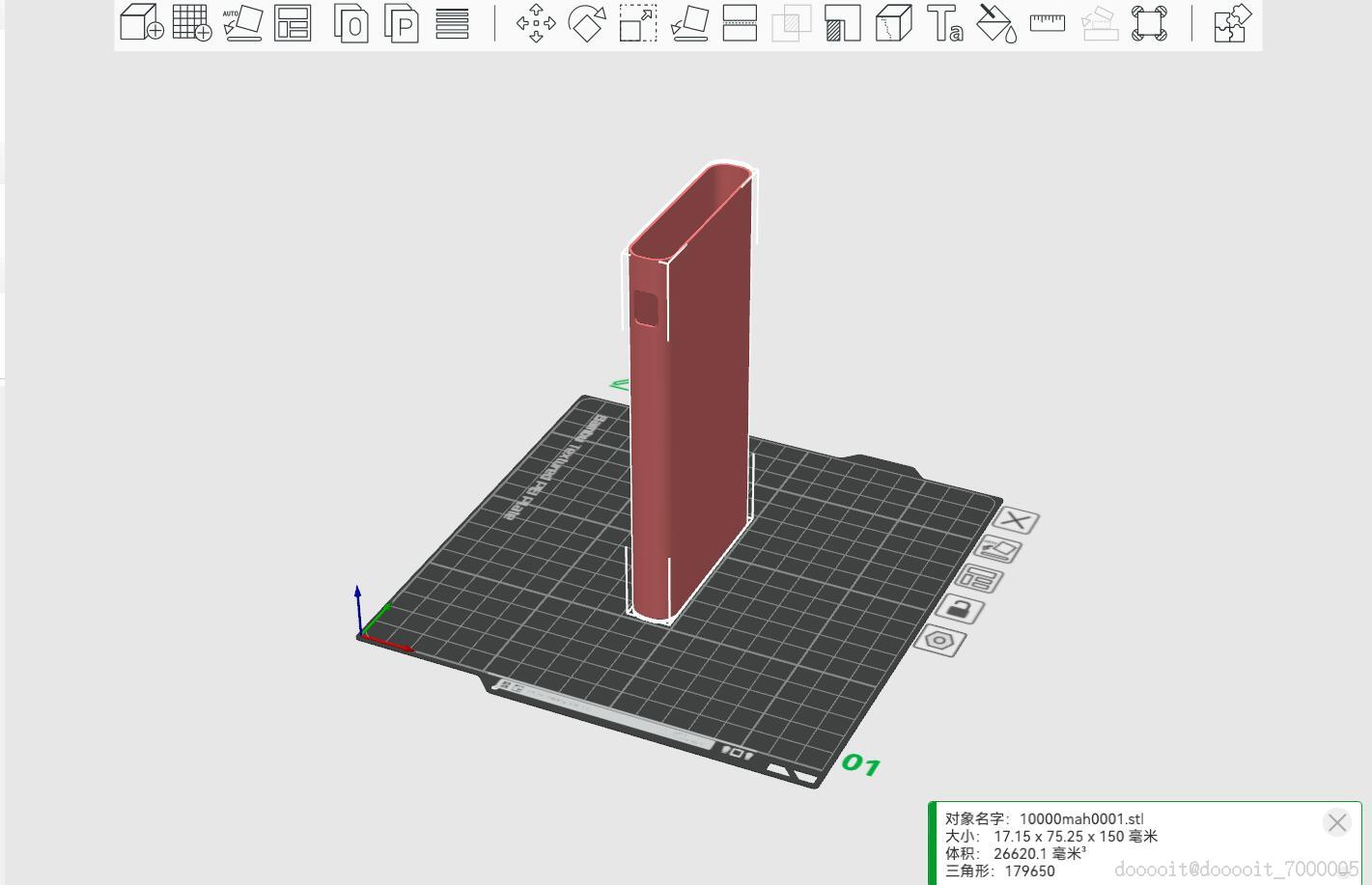

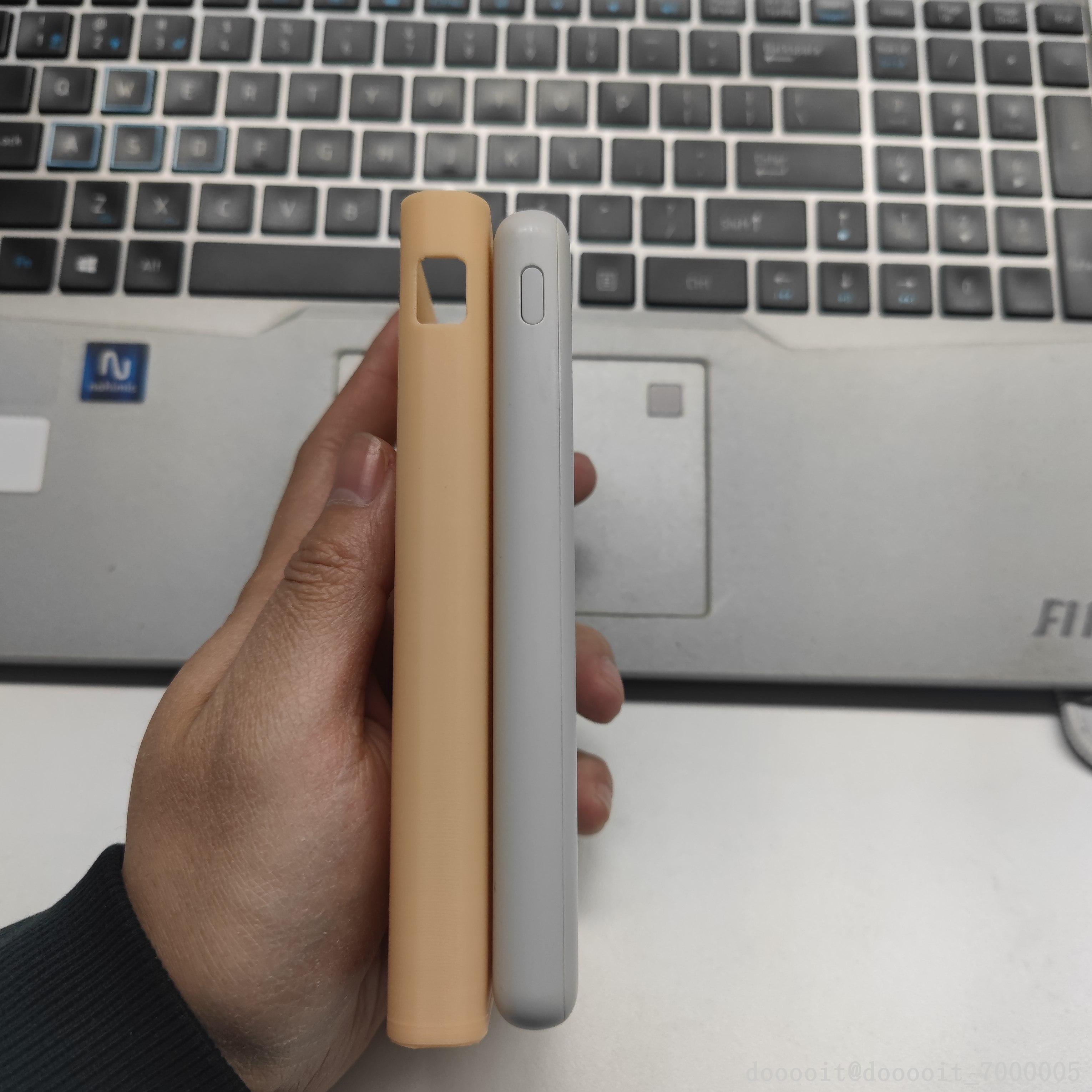

1.开始3D打印

2.使用机器：拓竹A1mini

3.使用耗材：pla，肤色

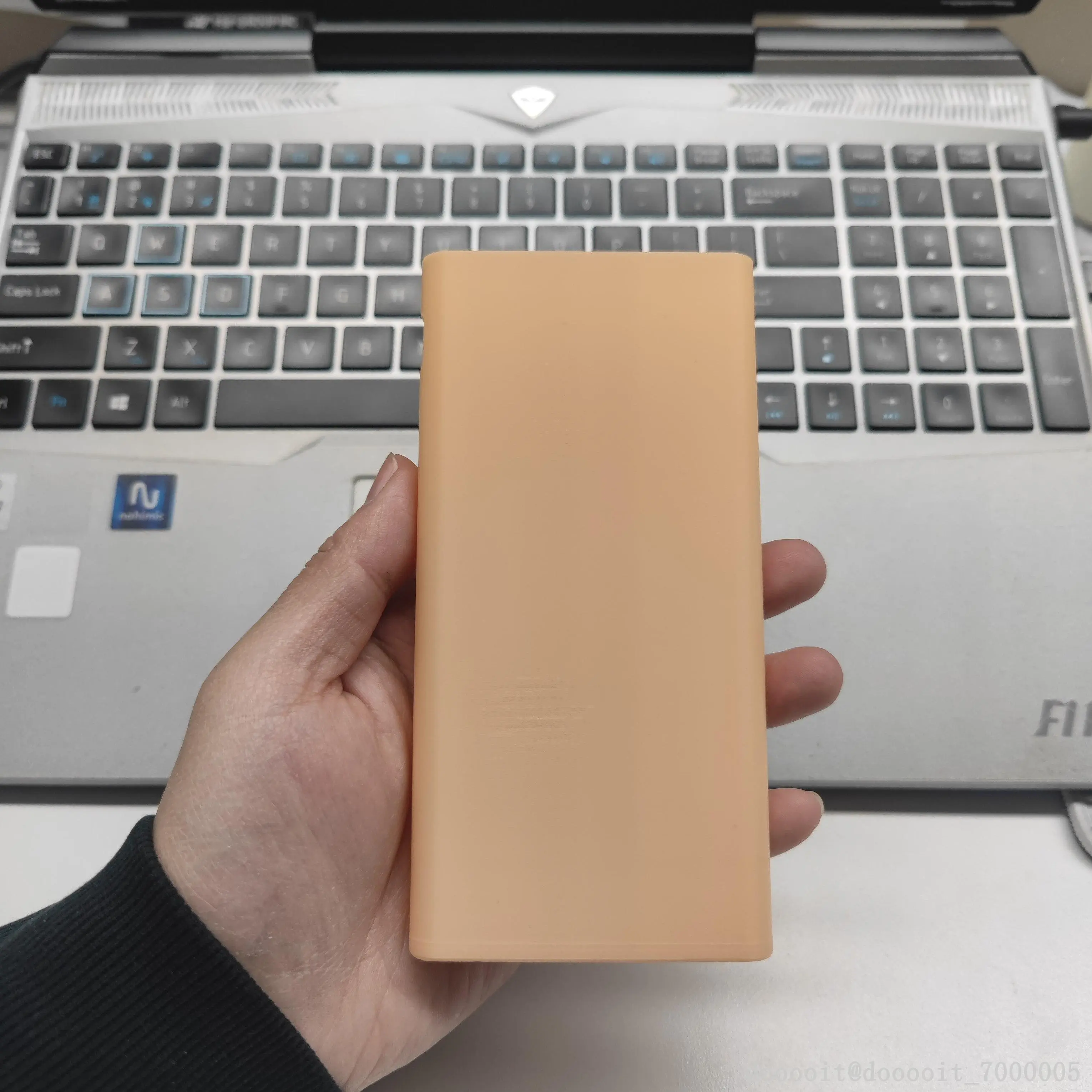

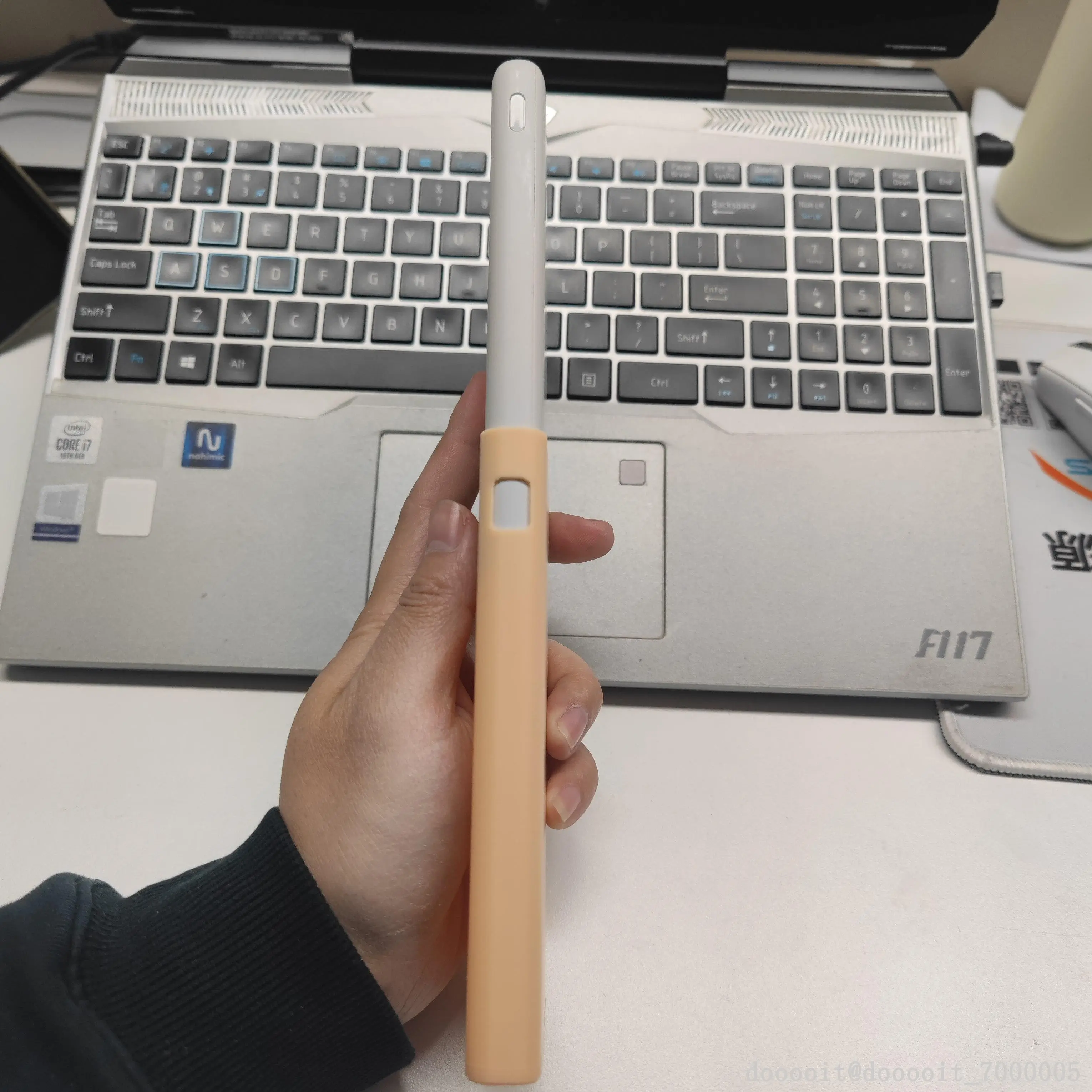

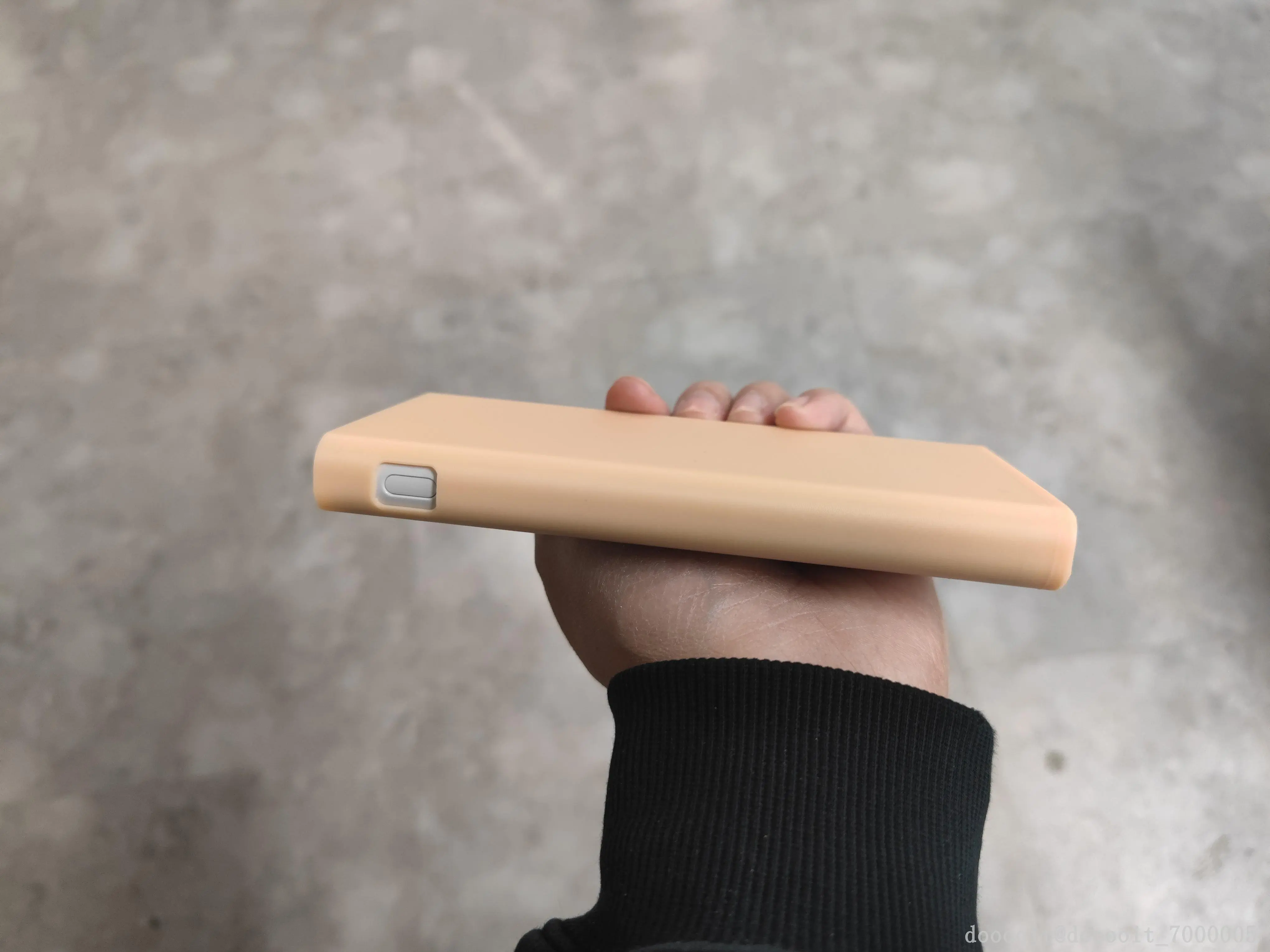

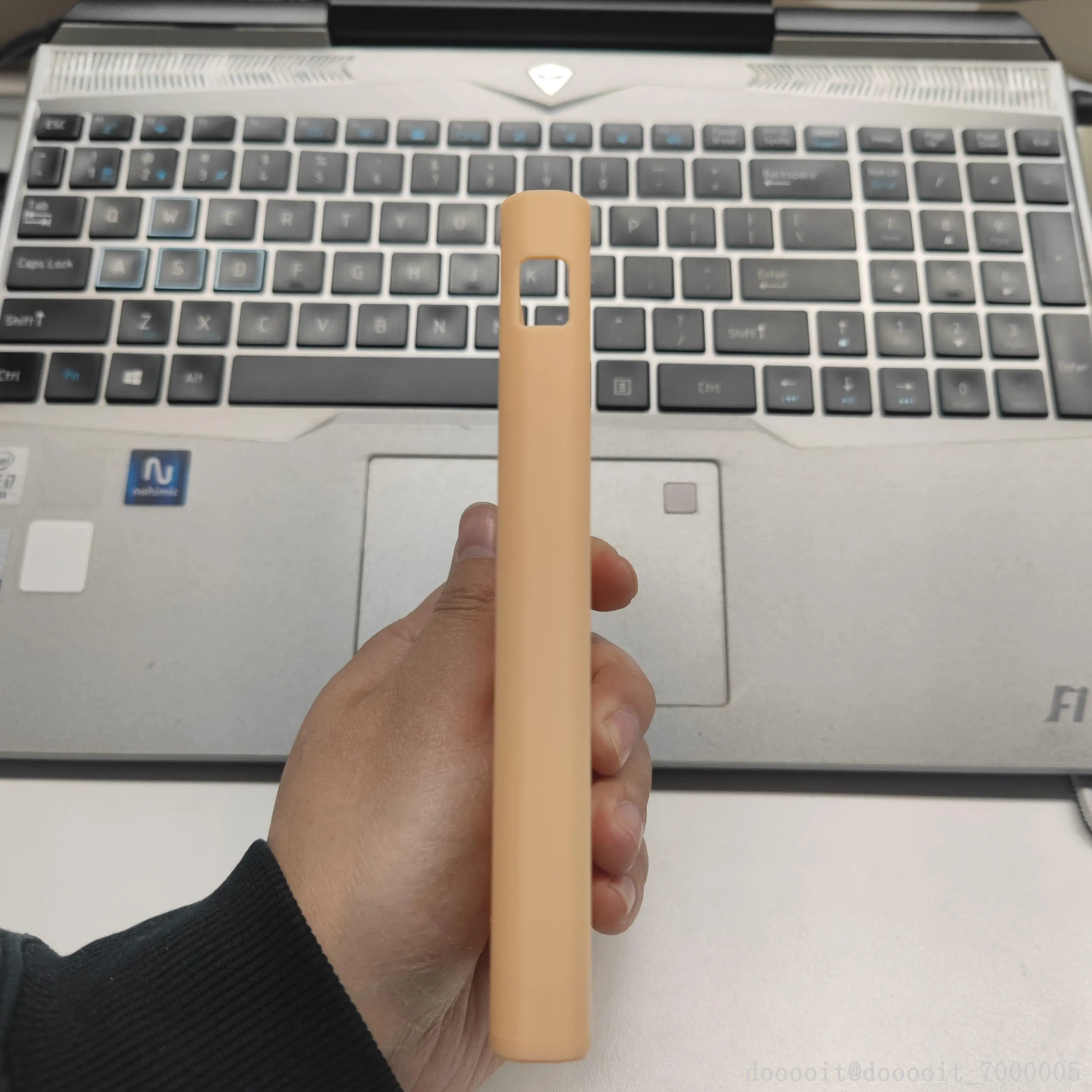

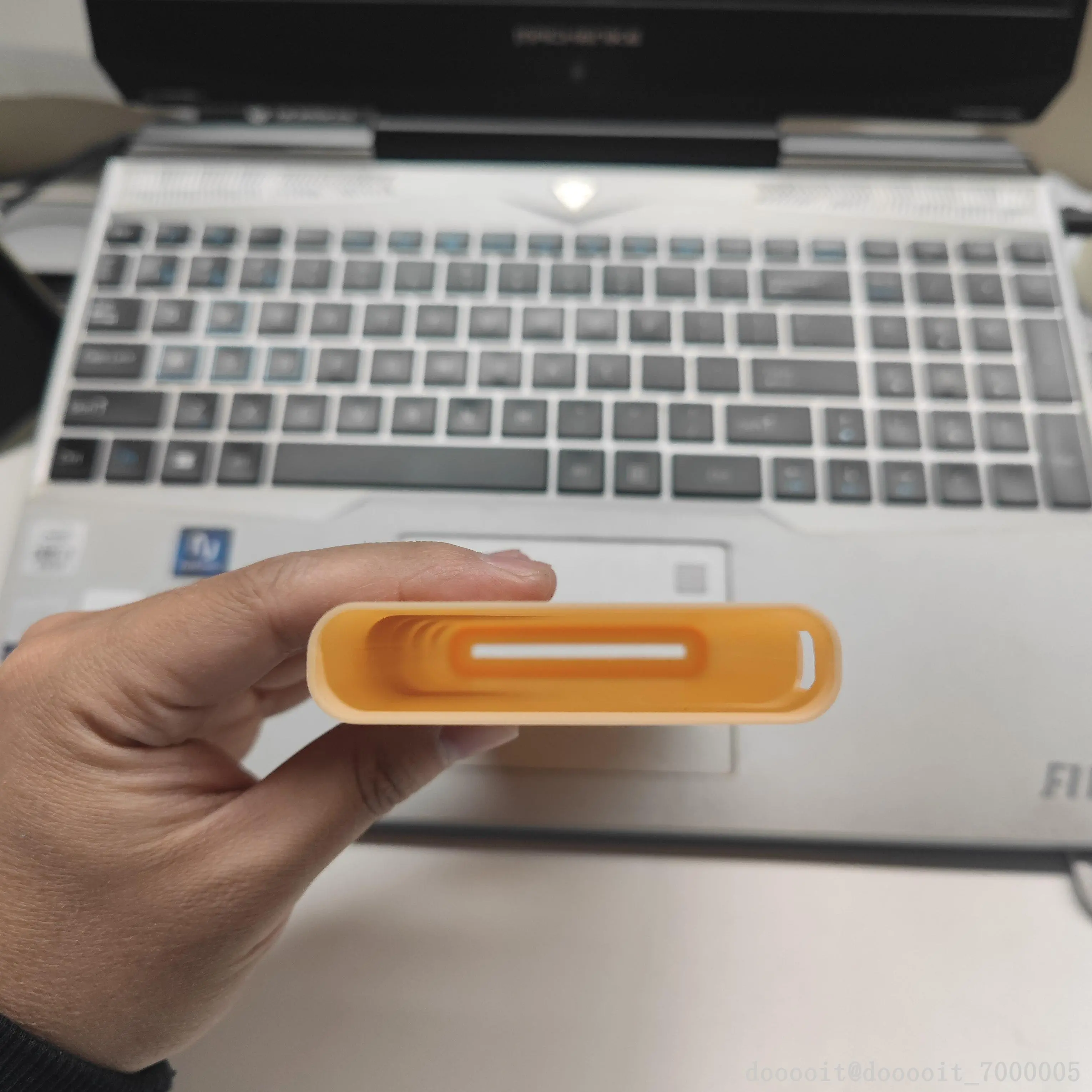

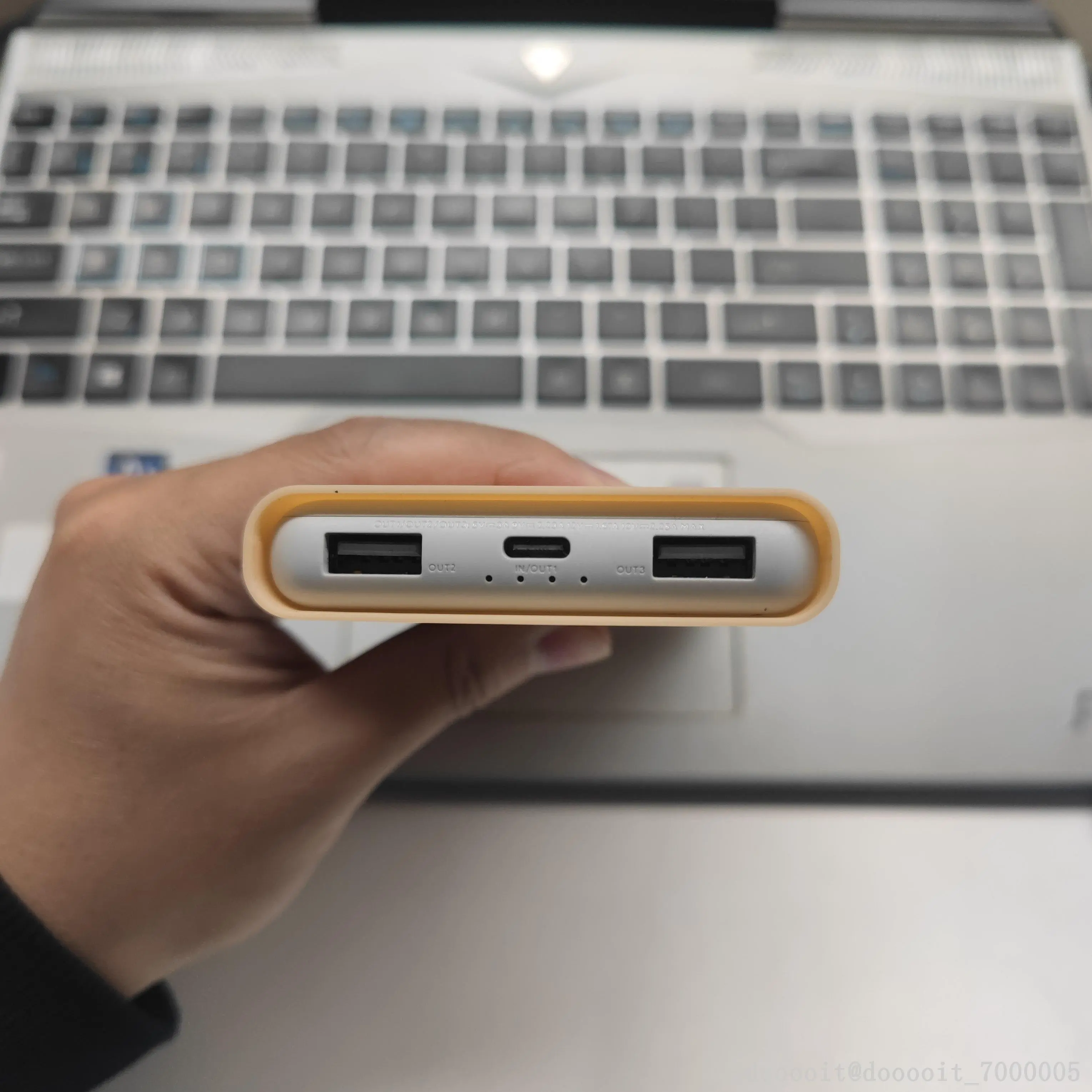

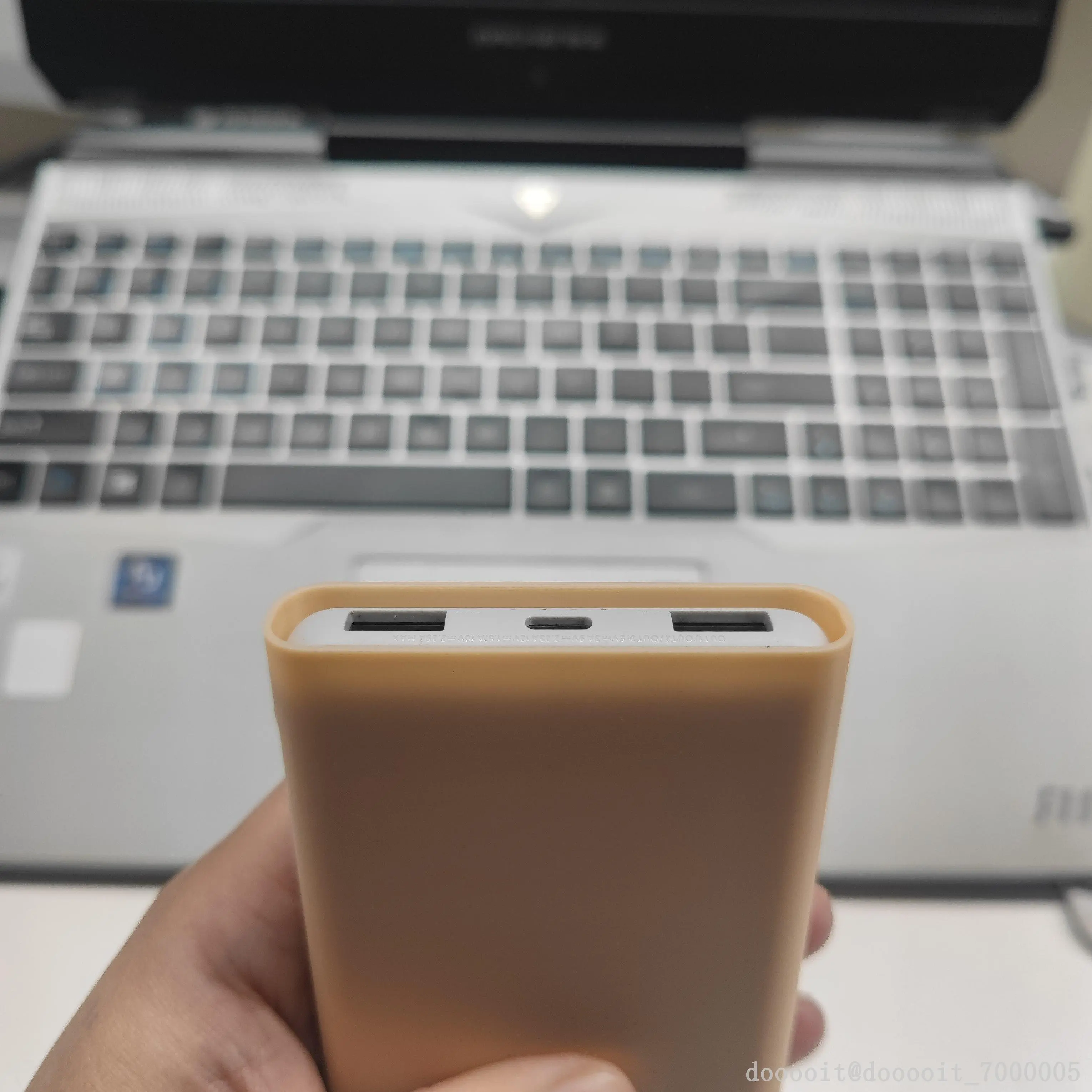

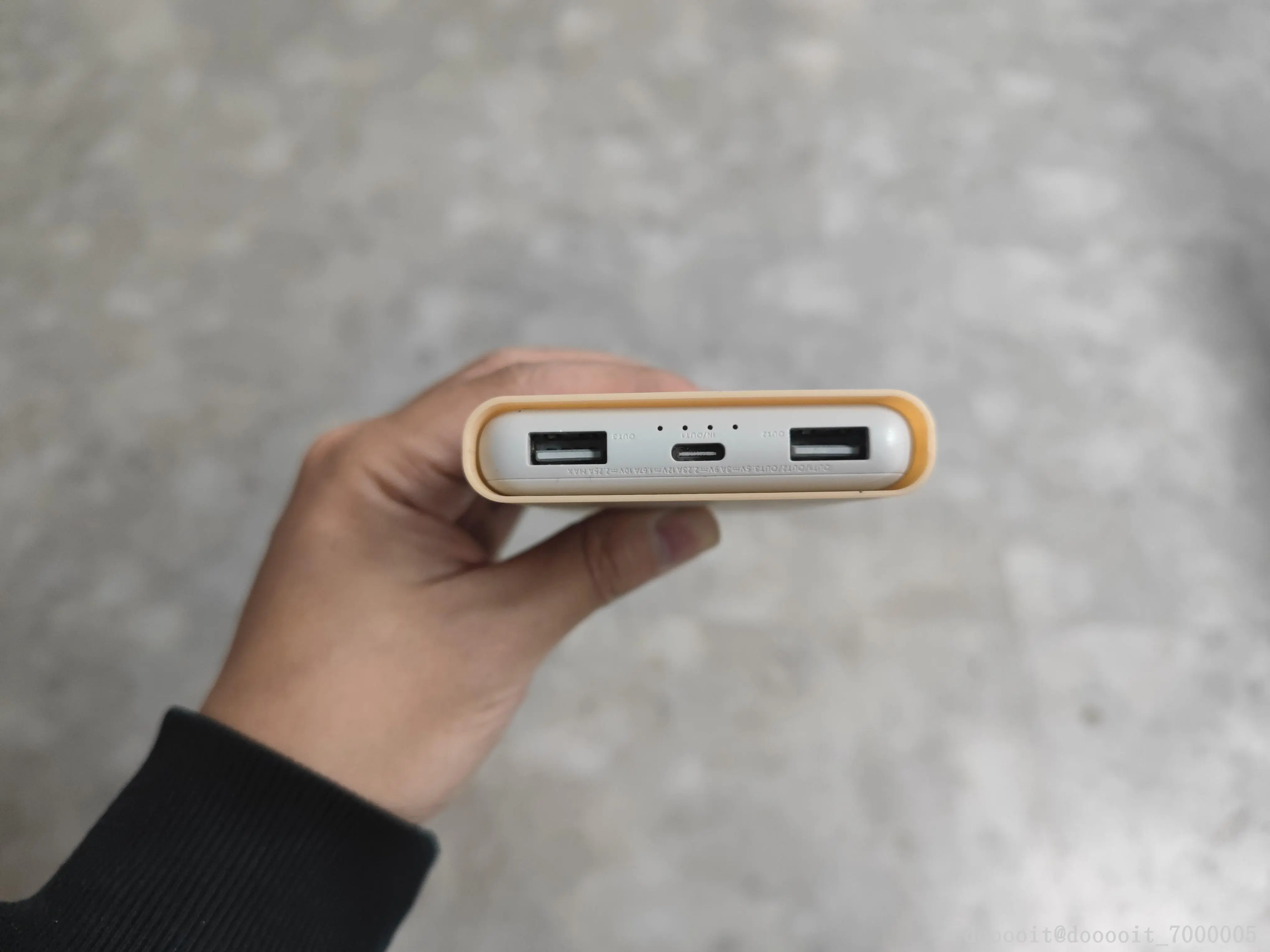

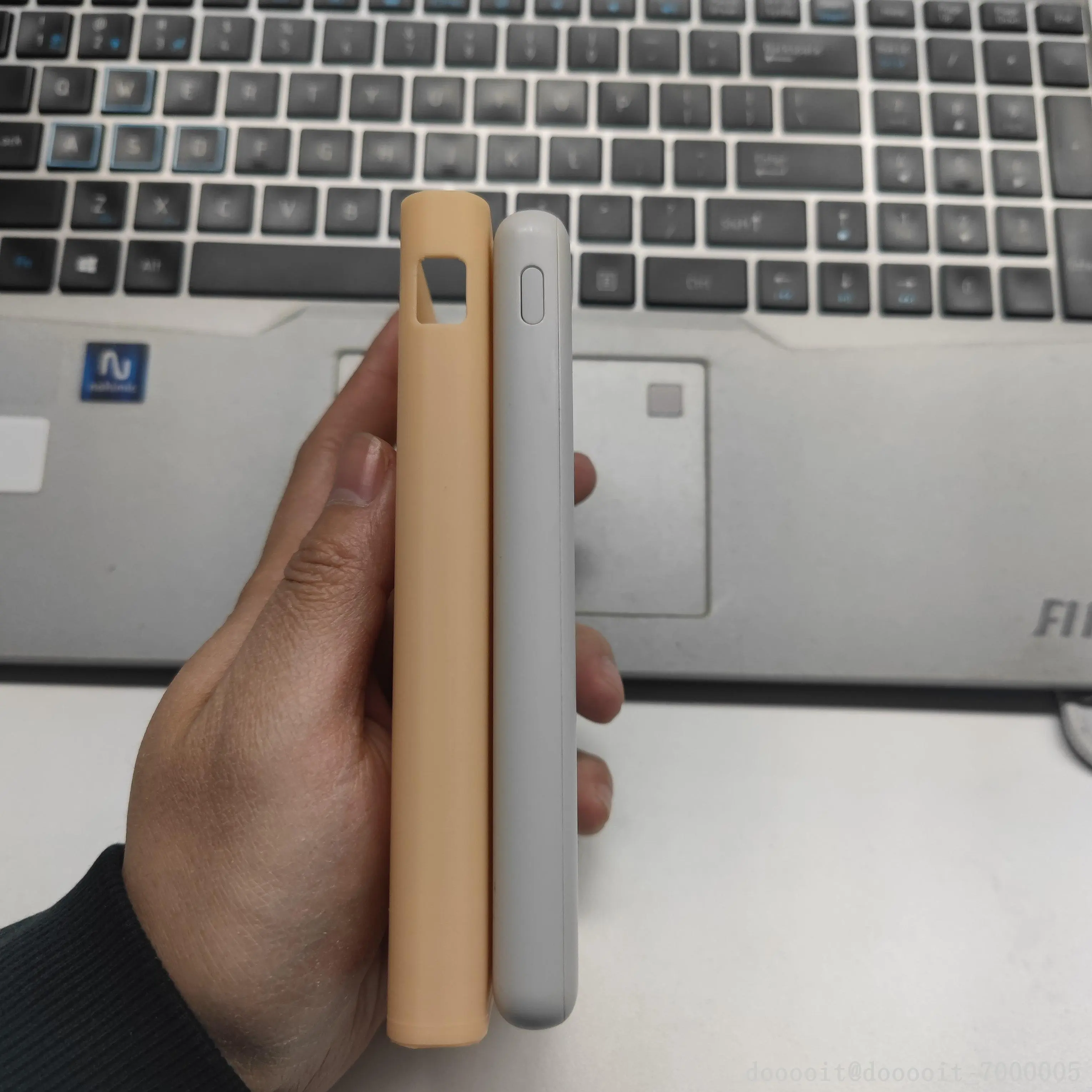

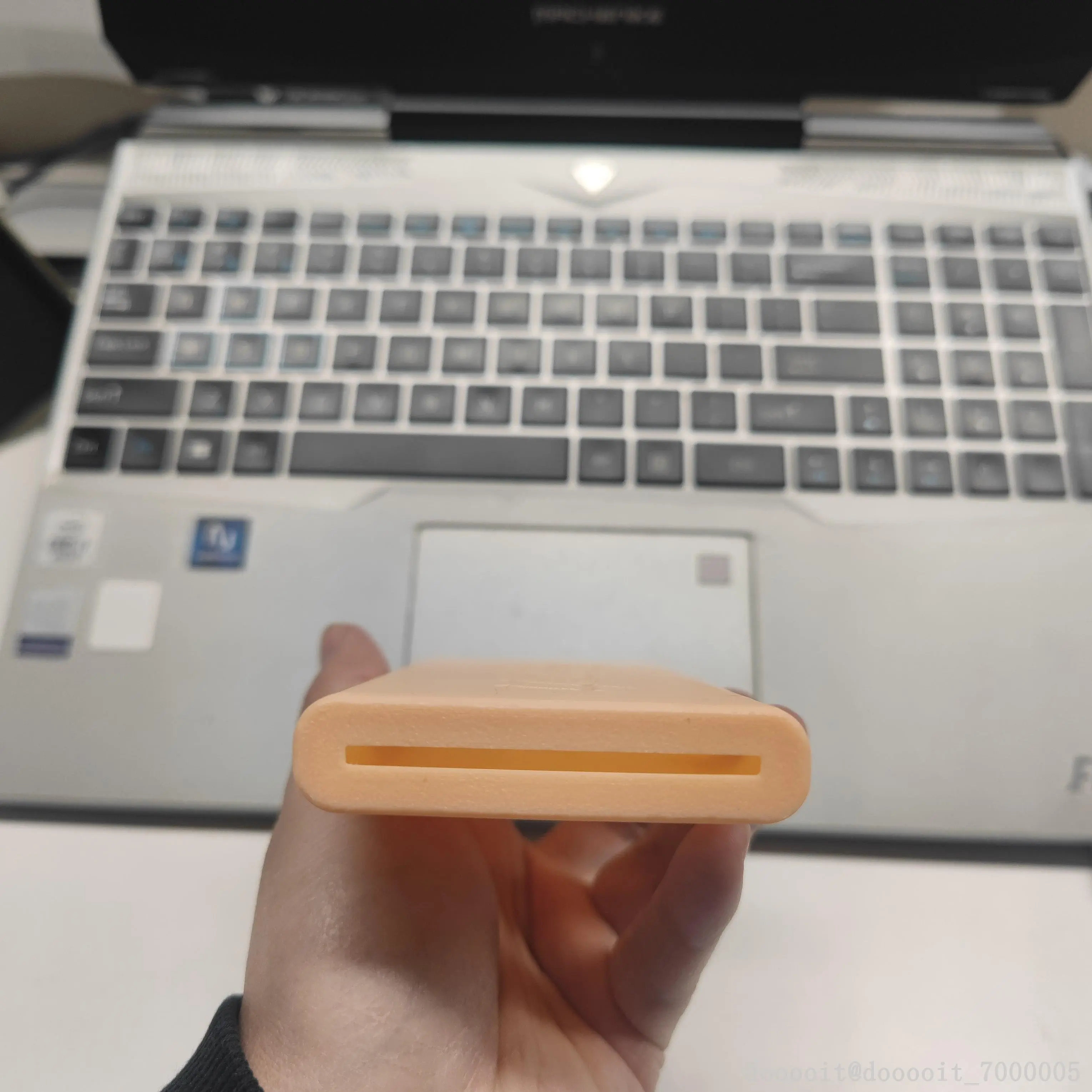

1.步骤中的尺寸均为测试过的完美尺寸，因此可以直接装配

2.设计尺寸为轻微紧配，即在安装时，会有轻微的阻力，类似车厢内把手的阻尼感

到处，本项目制作完成。
