M416枪管外

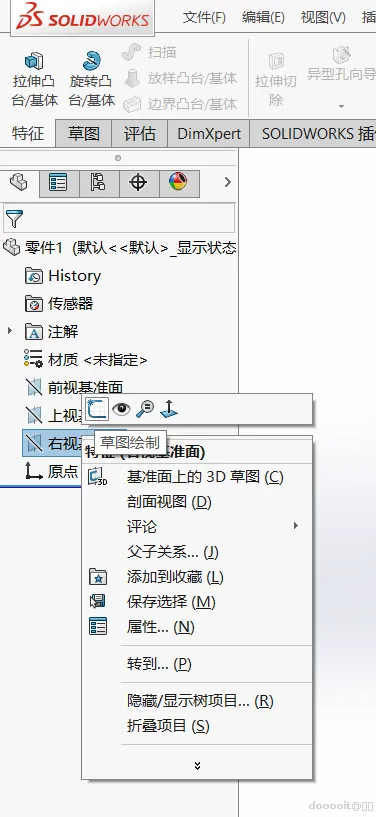

1. 选择右视基准面，开始草图绘制。

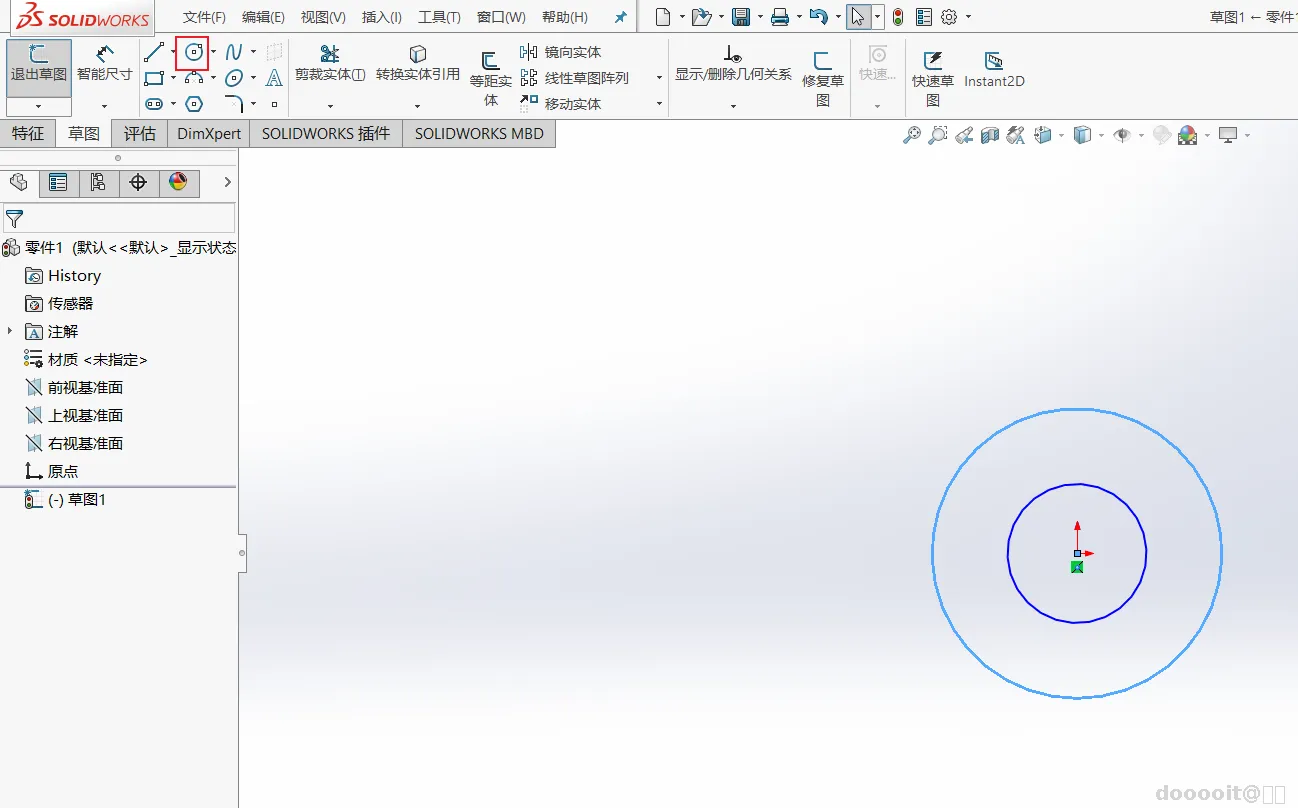

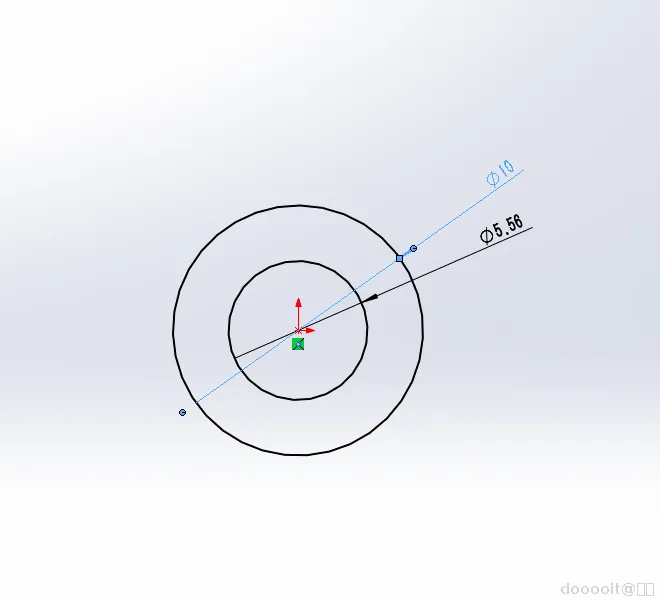

2. 绘制两个同心圆，直径分别为5.56mm和10mm。
3. 对两个圆进行尺寸标注，确保精度。

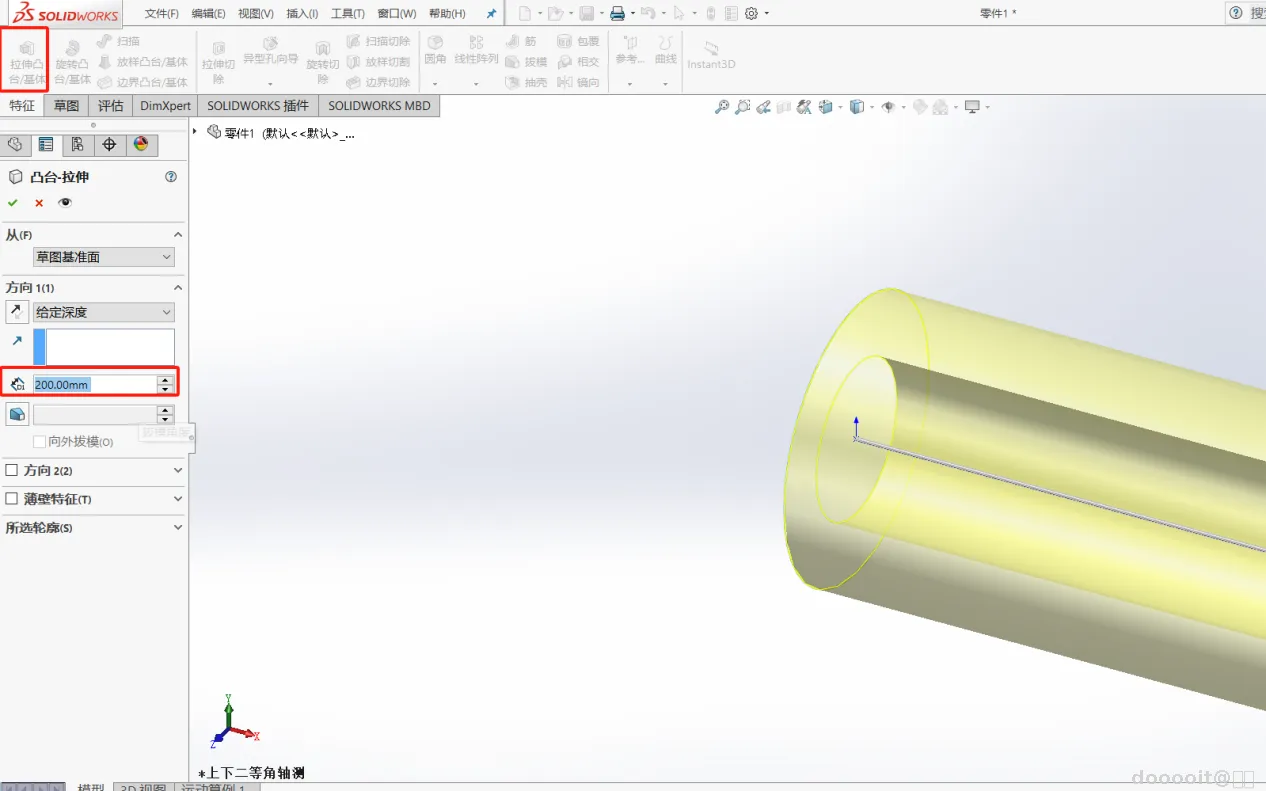

1. 使用拉伸凸台基体功能，设置拉伸深度为200mm。
2. 确认拉伸方向，生成枪管的基础圆柱体。

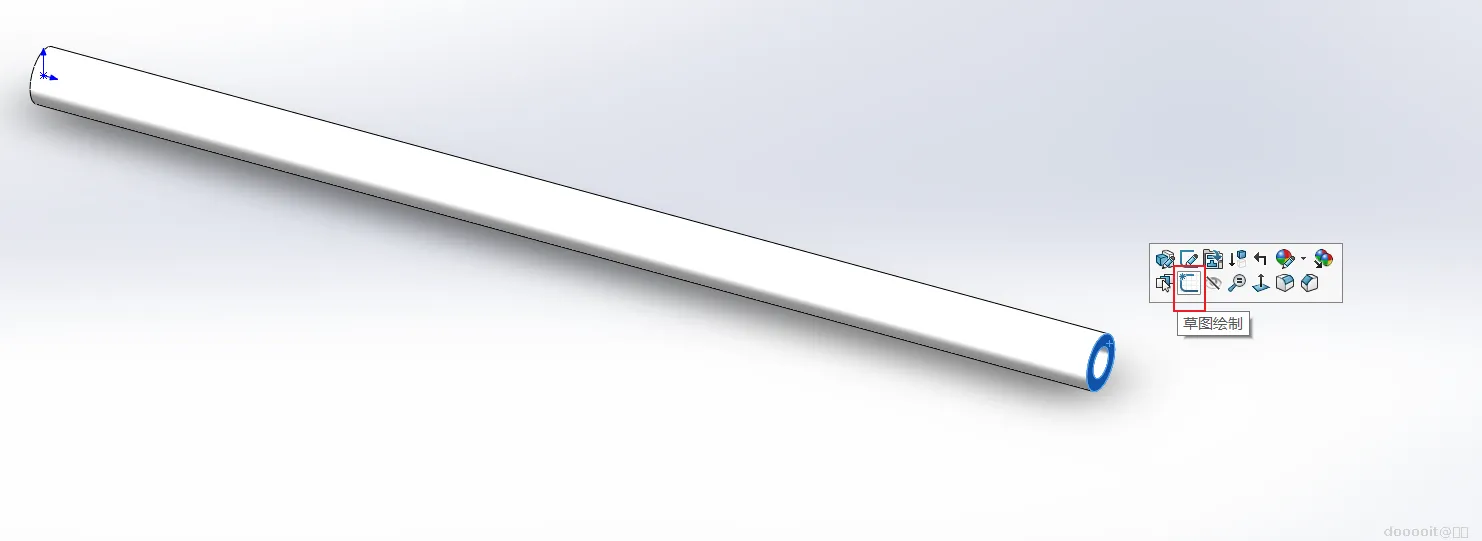

1. 选择圆柱体的端面，进入草图模式。

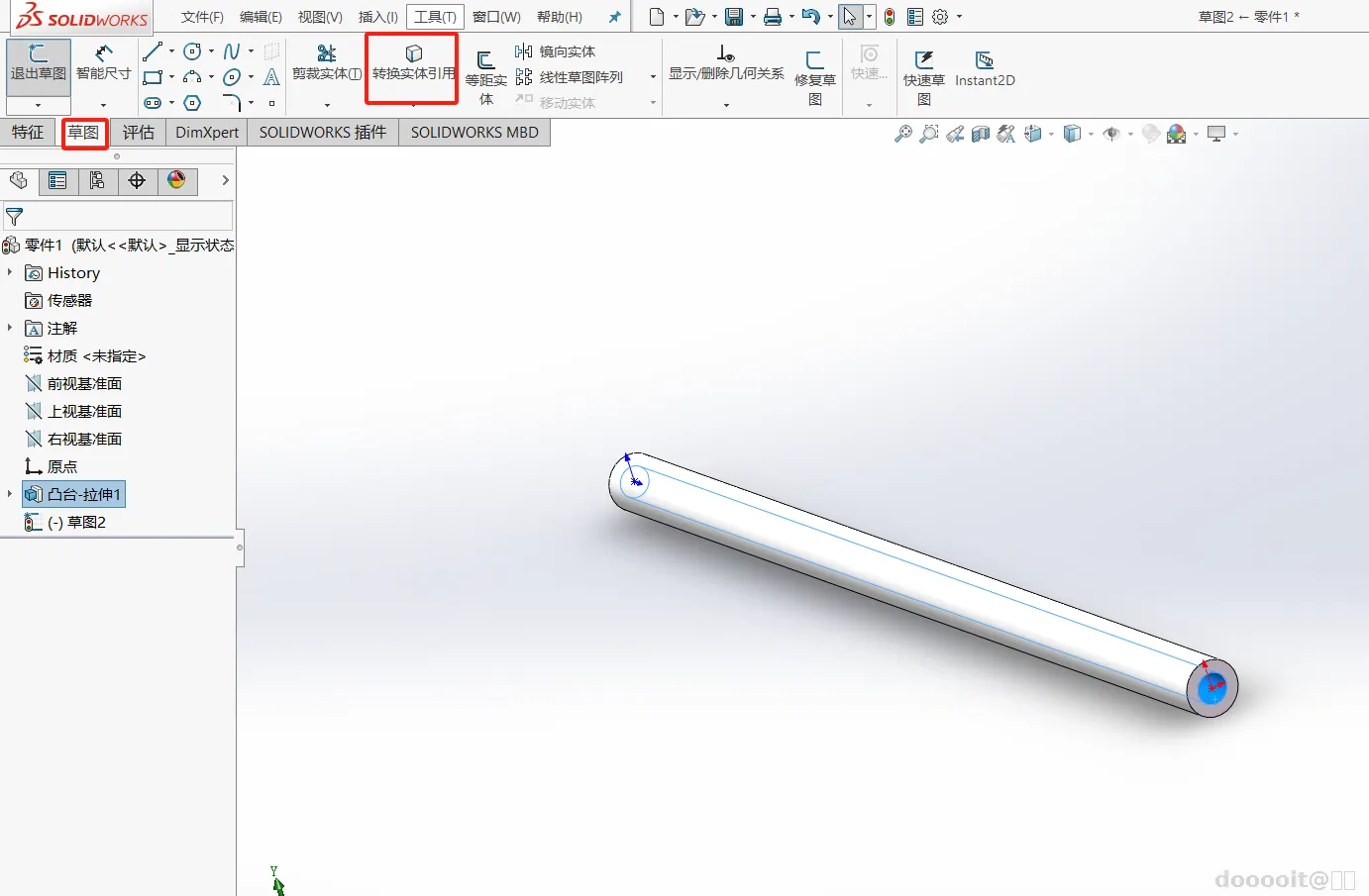

2. 使用“转实体引用”功能，将内部圆的几何形状引用到当前草图中。

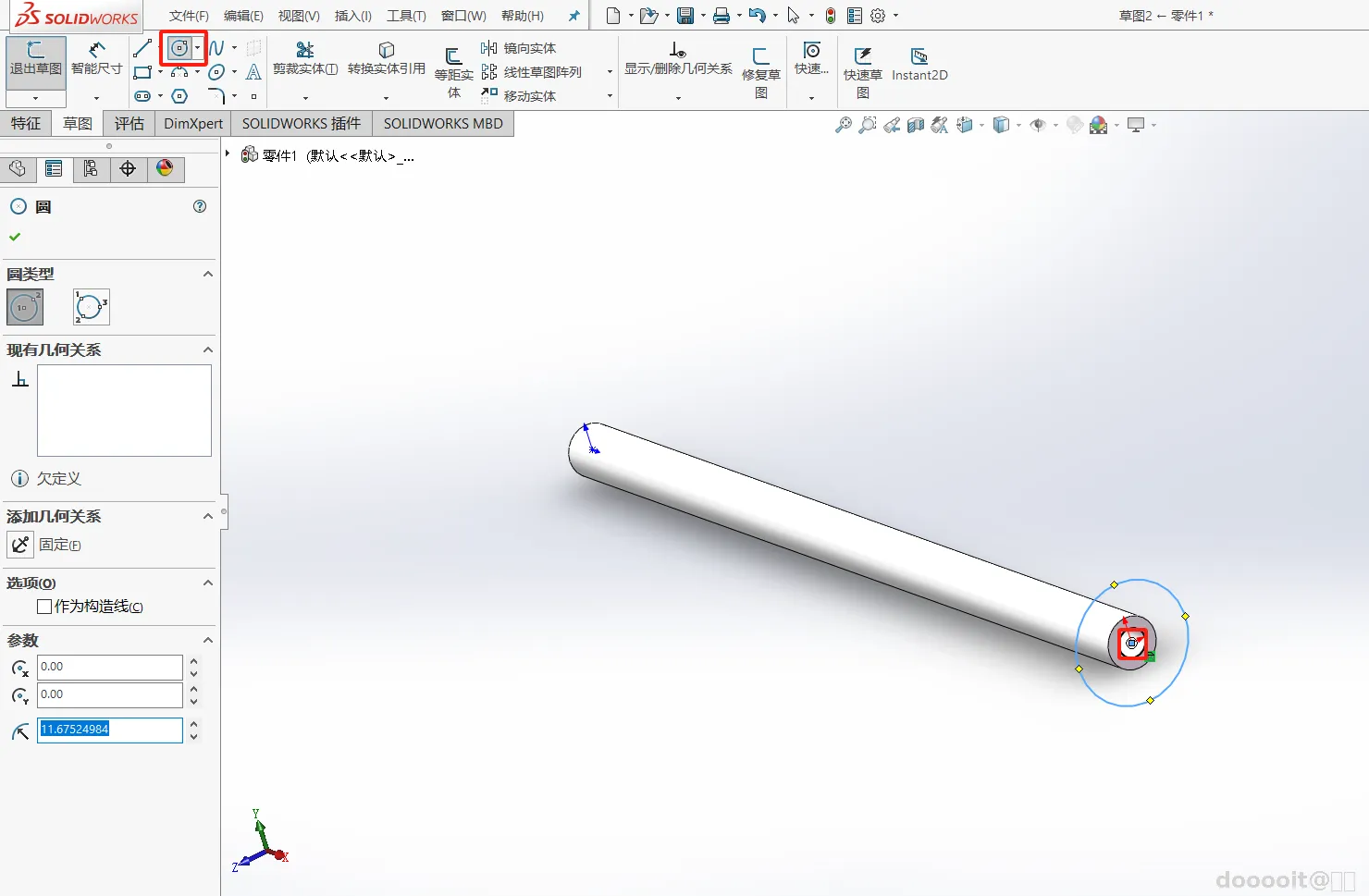

1. 在圆心位置绘制一个直径为15mm的圆。
2. 使用拉伸凸台基体功能，设置拉伸深度为113mm，生成第二个圆柱体。

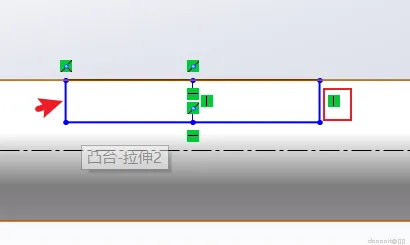

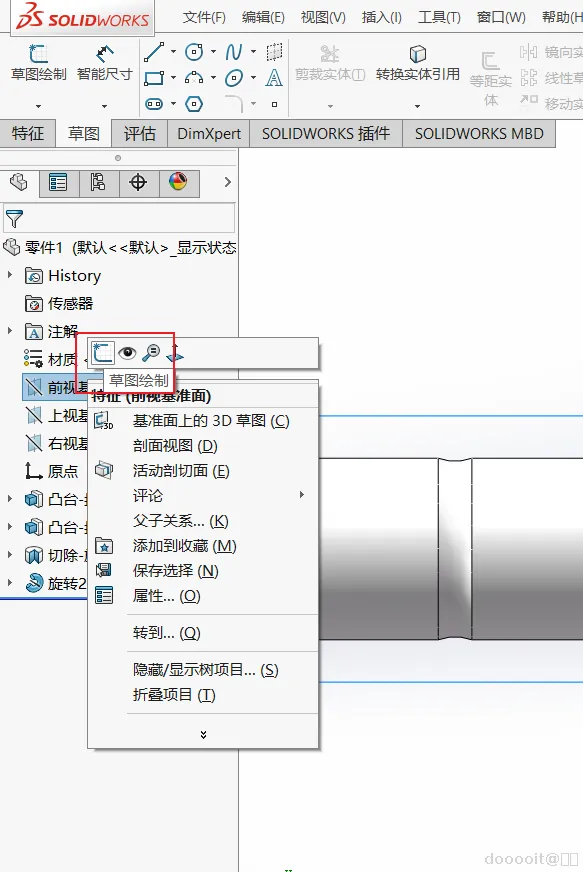

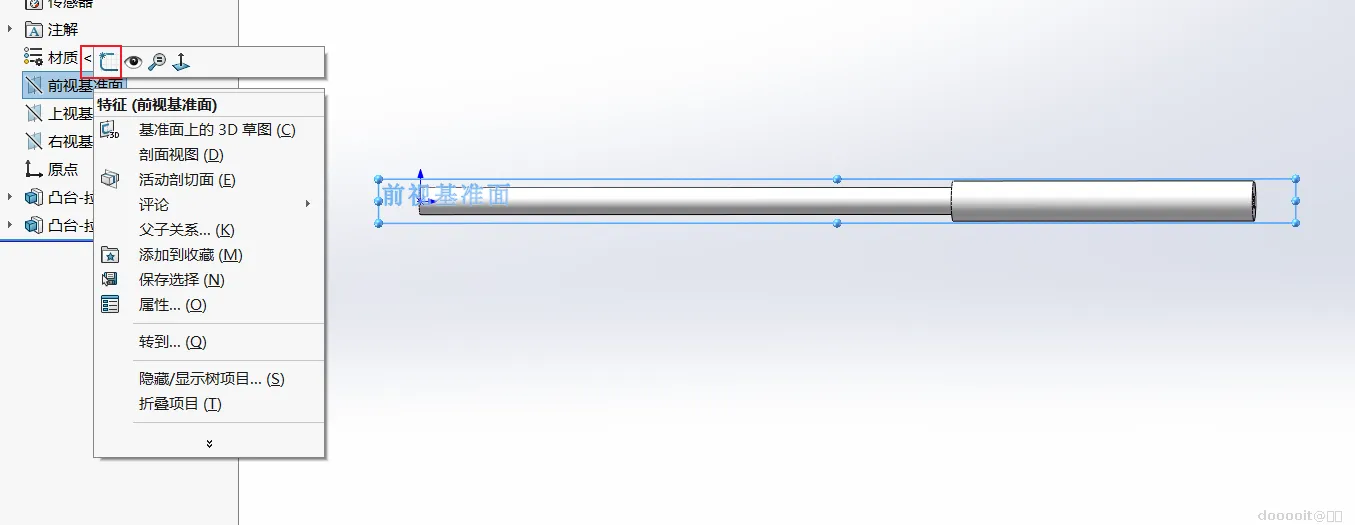

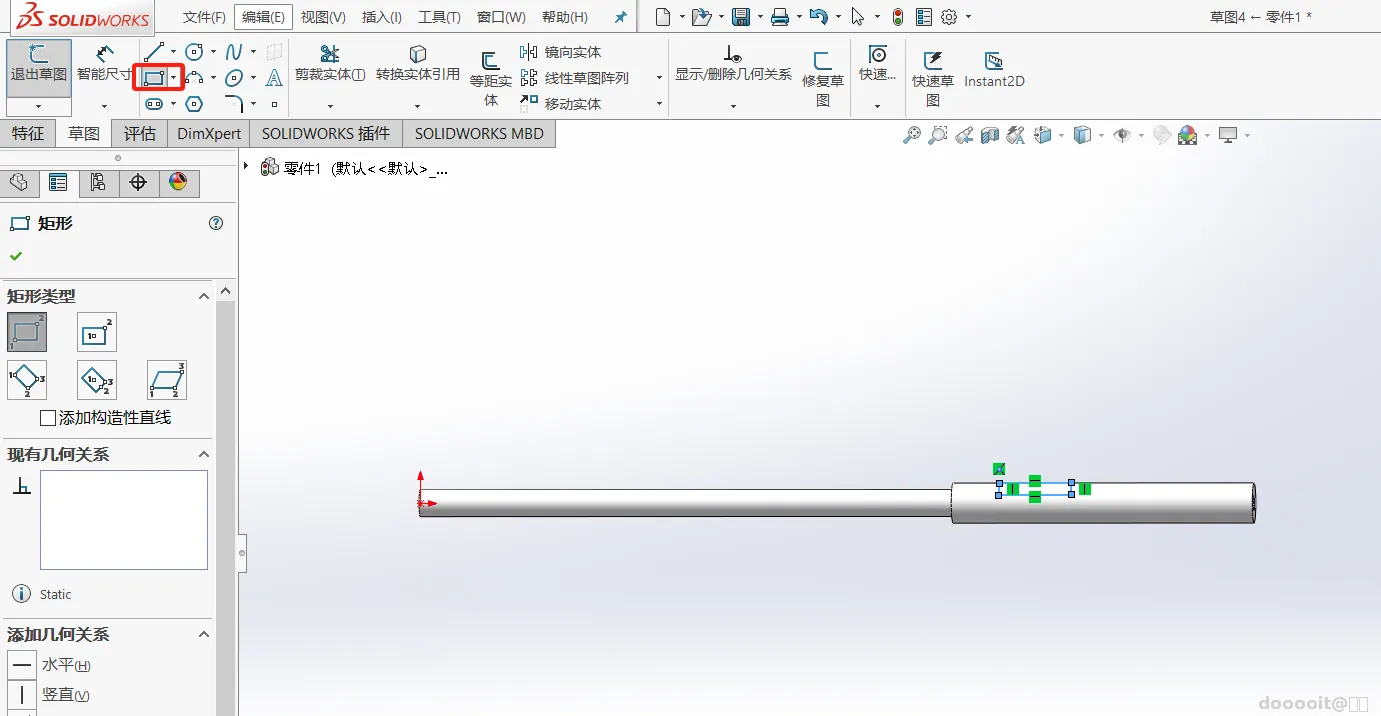

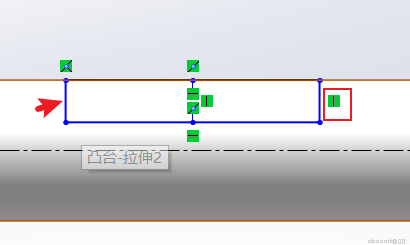

1. 切换到前视基准面，绘制一个矩形。

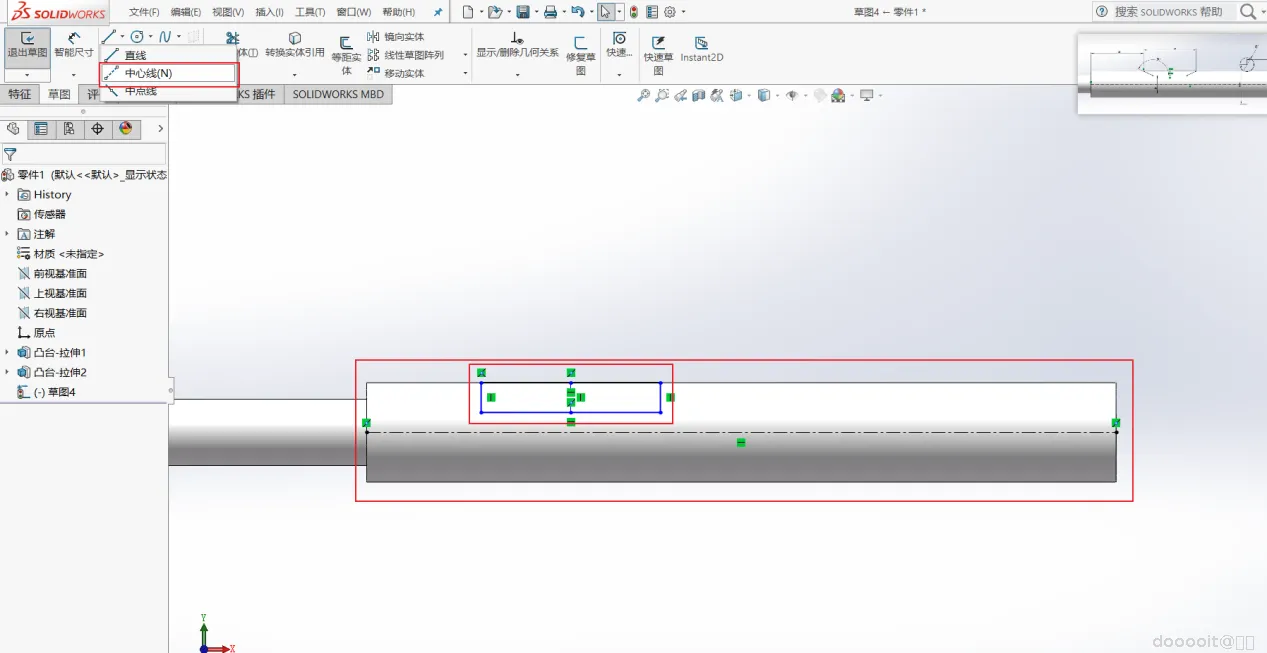

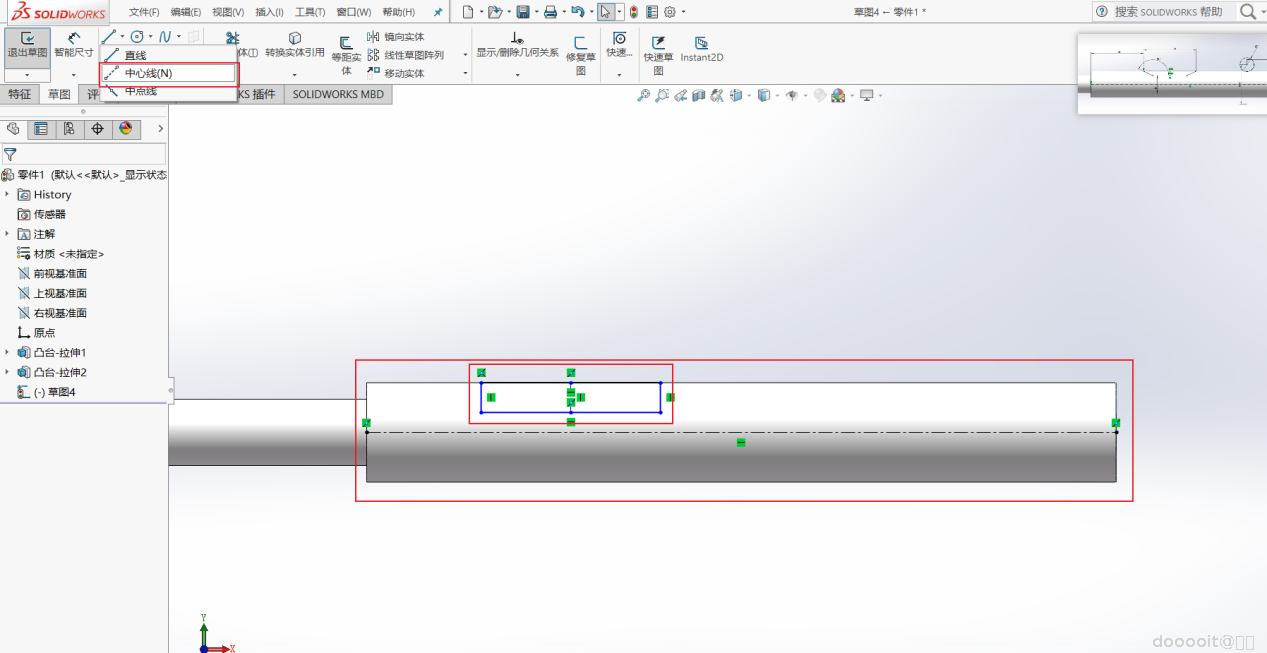

2. 绘制两条中心线，分别与矩形和外部轮廓对齐。
3. 删除矩形两侧的几何关系，调整矩形形状。

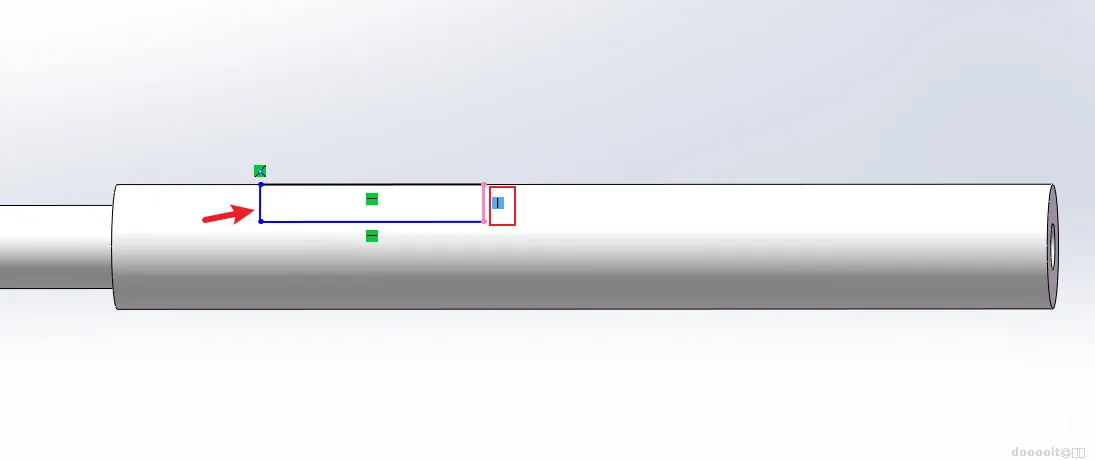

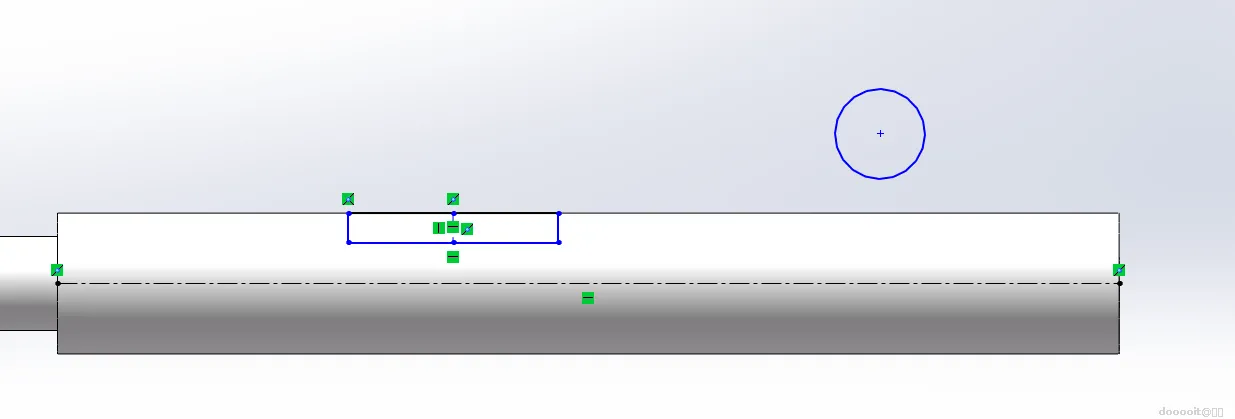

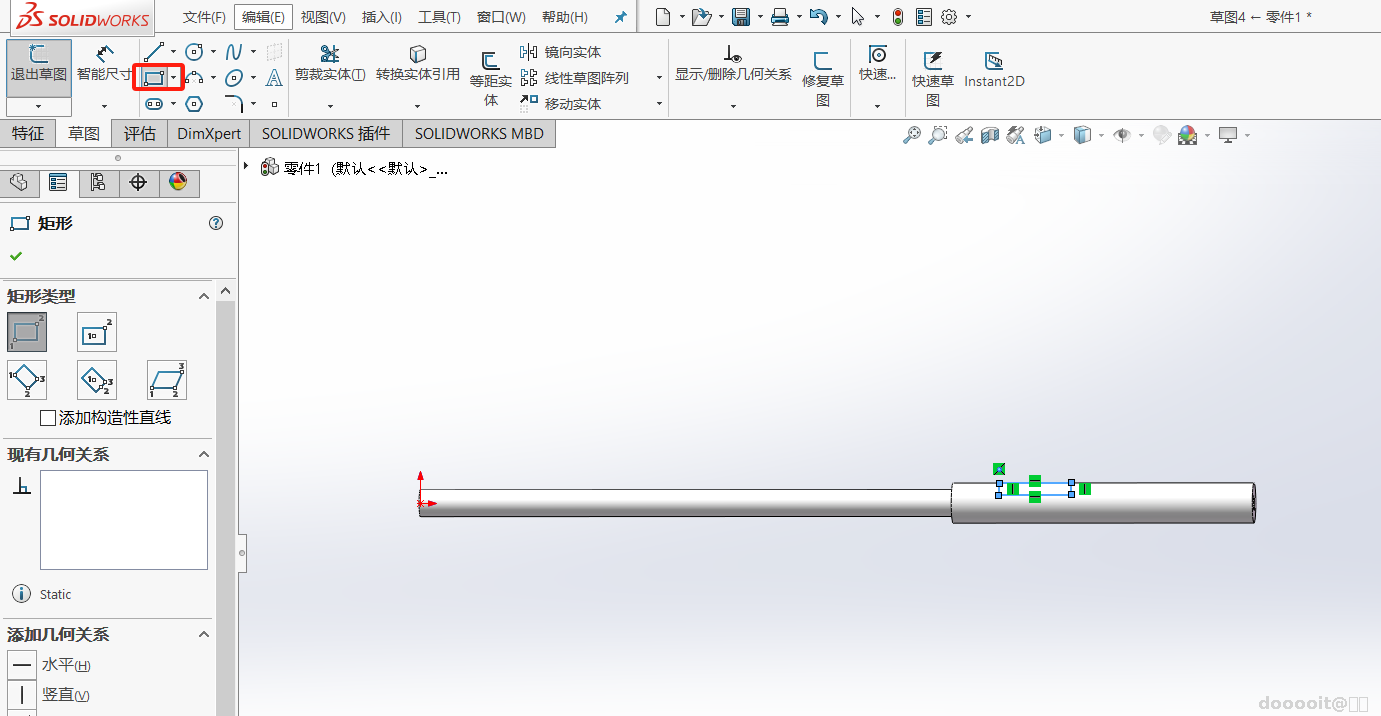

4. 在矩形右侧绘制一个圆形。

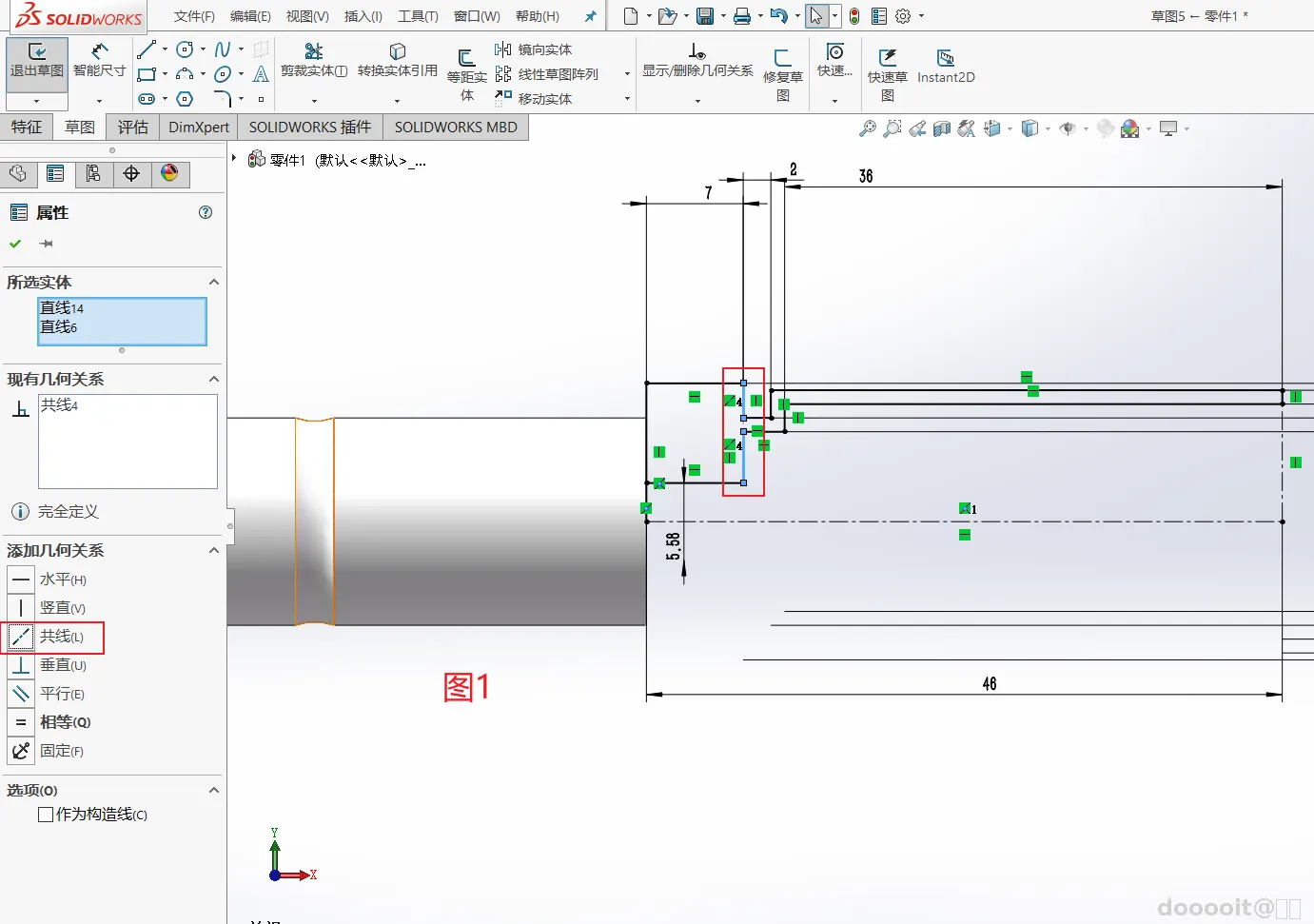

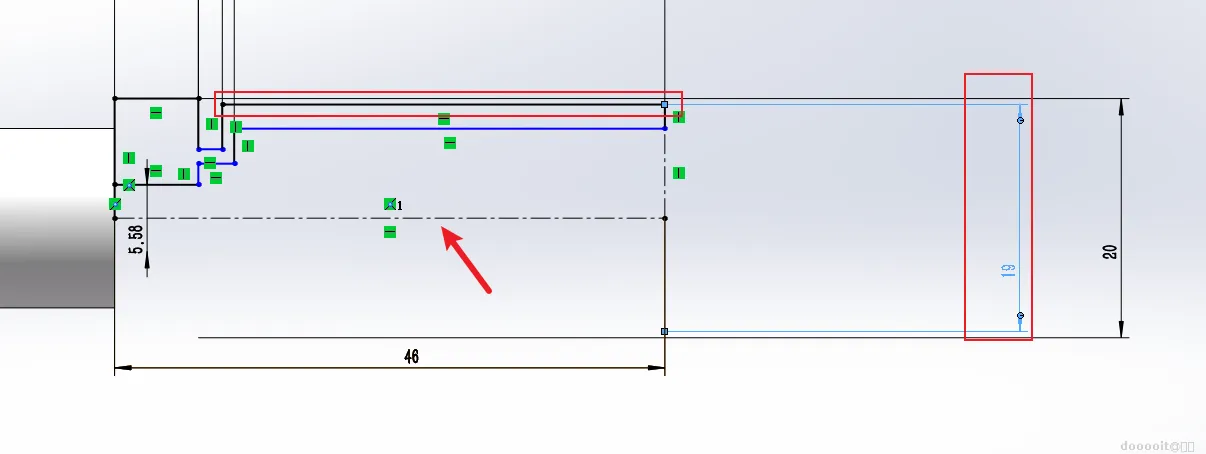

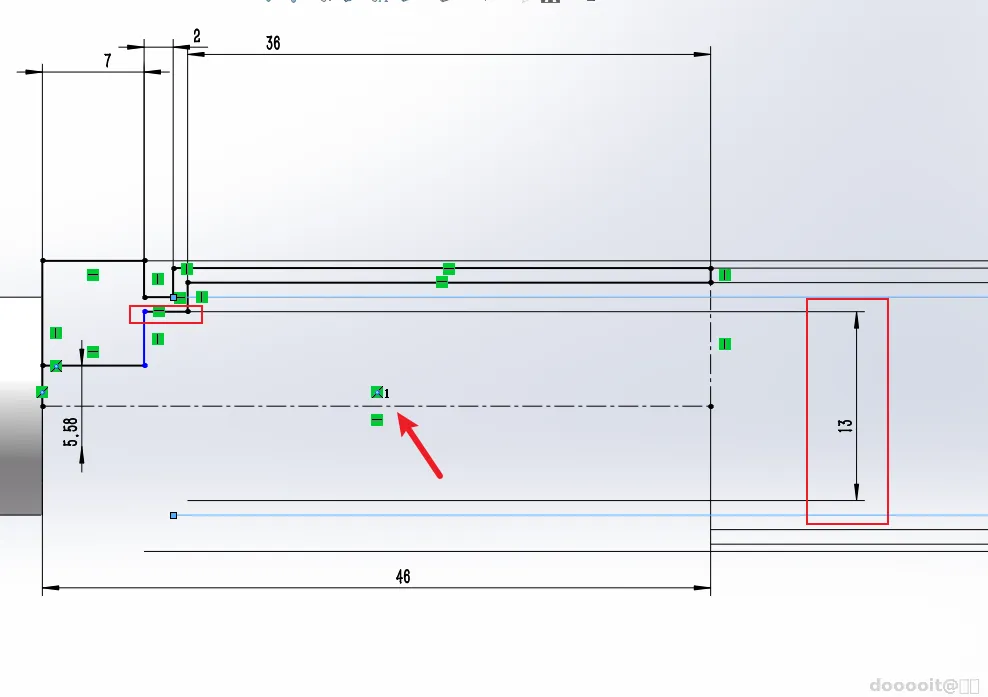

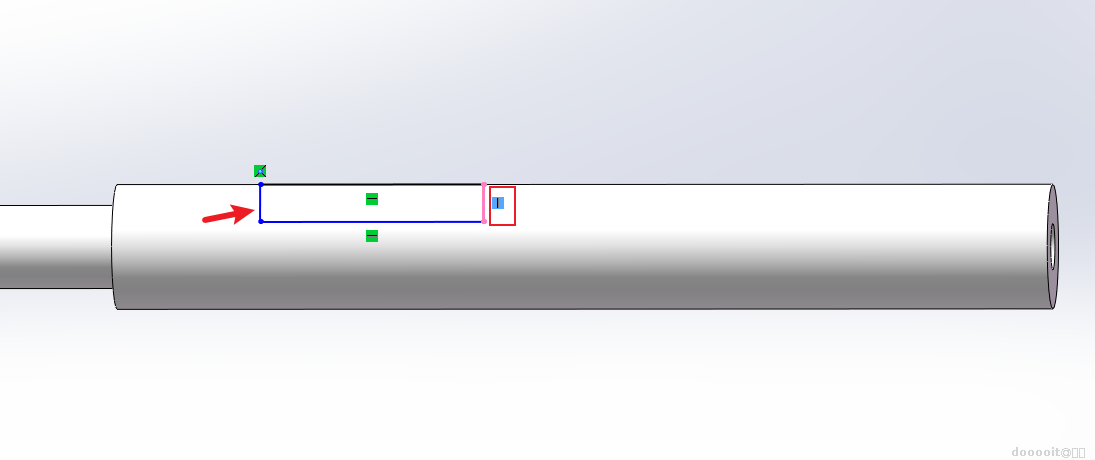

对绘制的矩形和圆形进行尺寸标注，确保几何形状的准确性。使用智能尺寸工具，标注关键尺寸。

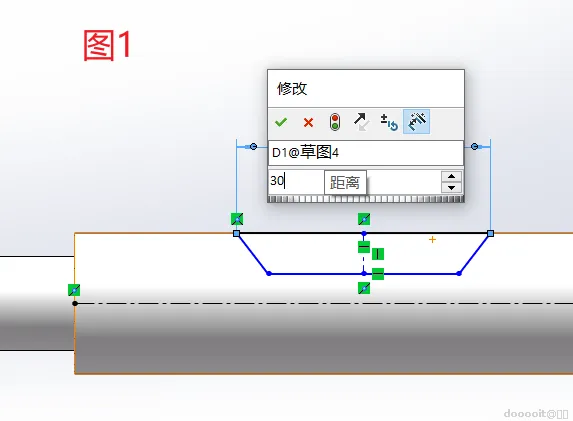

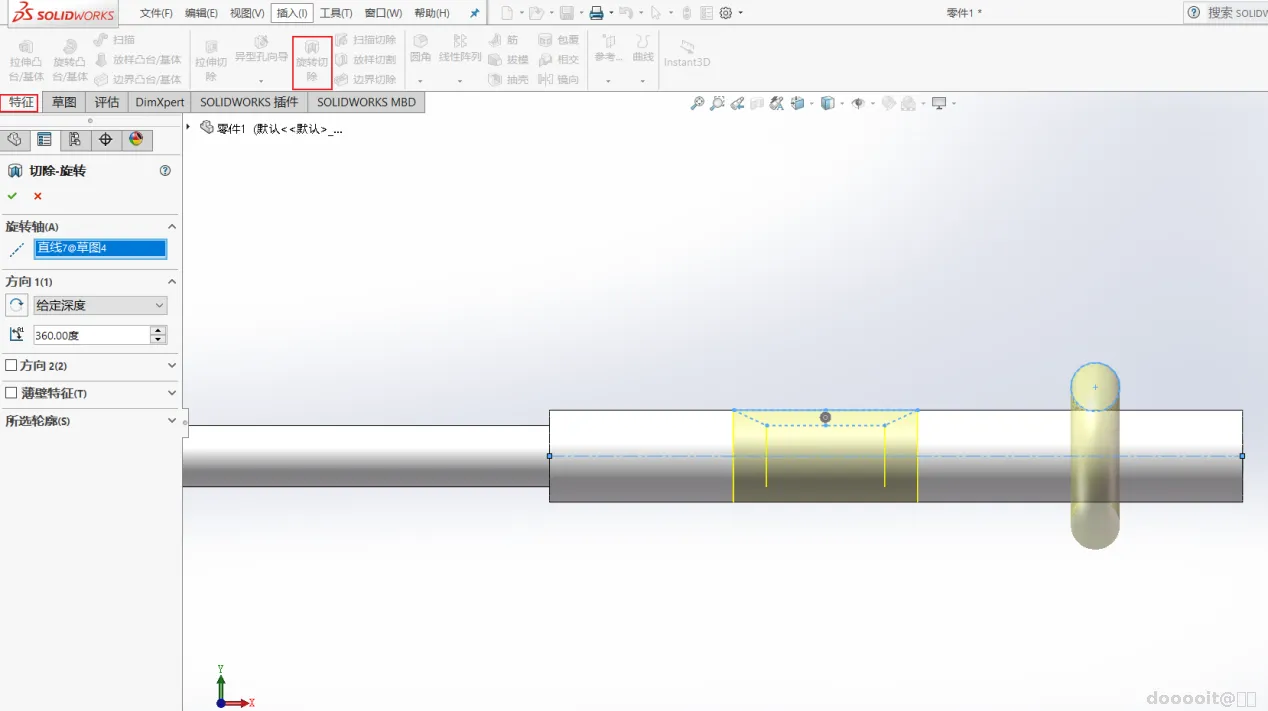

1. 选择旋转切除功能，选择中心线作为旋转轴。
2. 完成切除操作，生成枪管的内部结构。

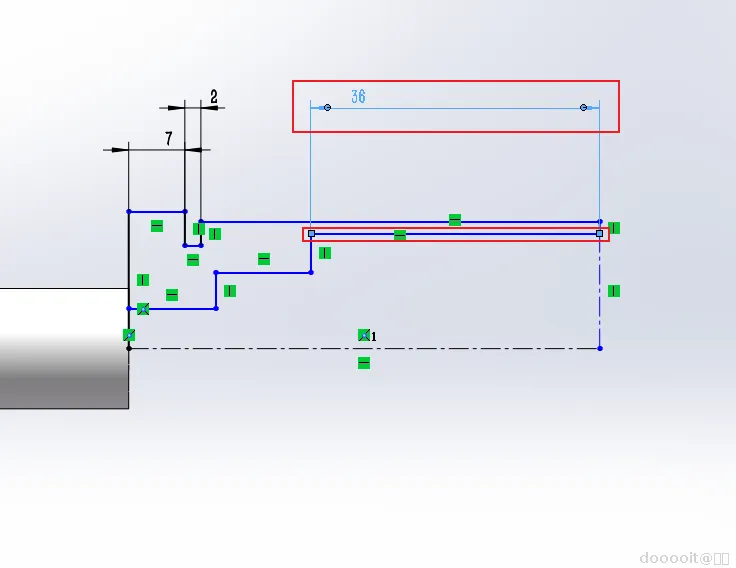

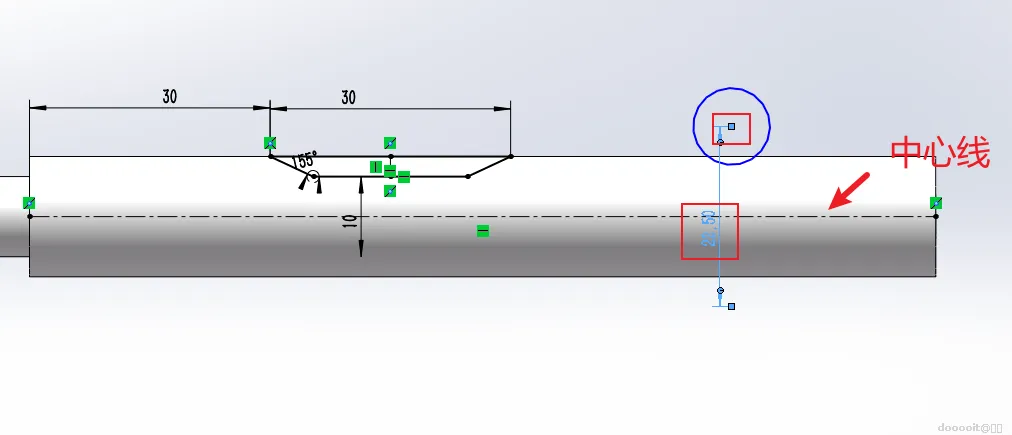

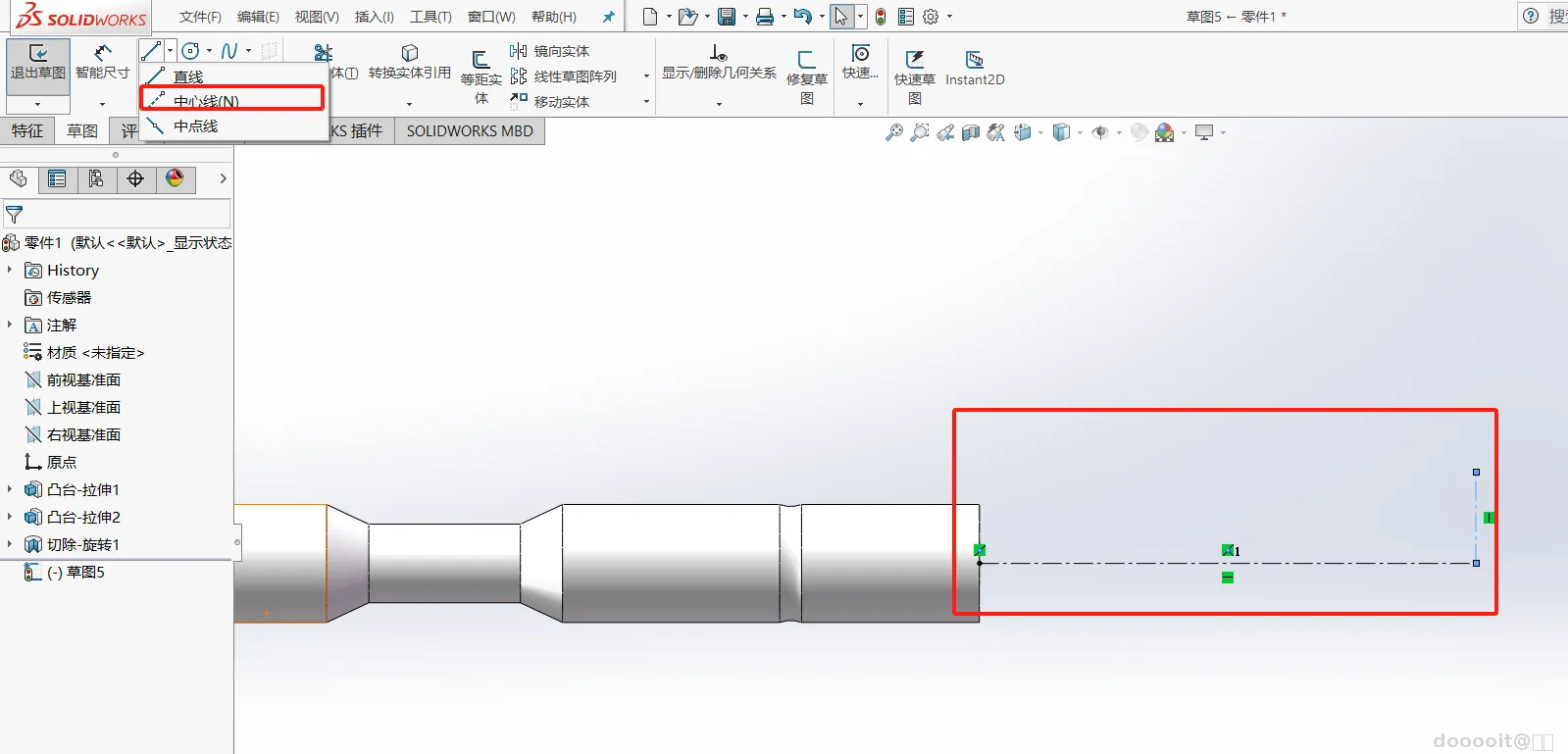

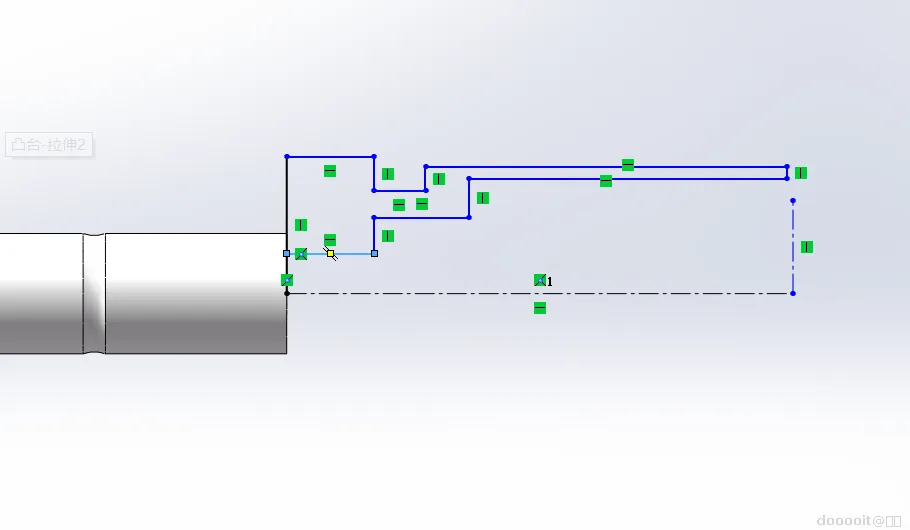

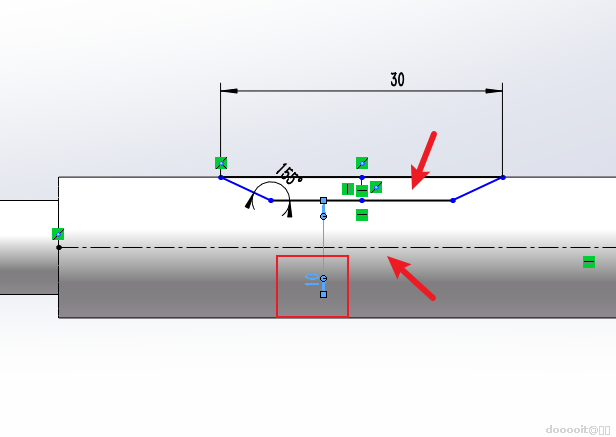

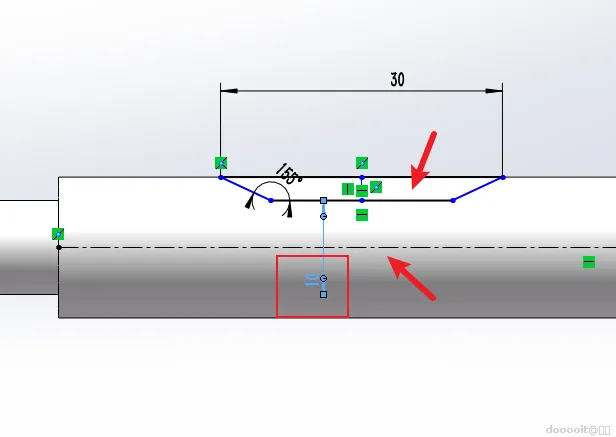

1. 使用中心线工具绘制轮廓。

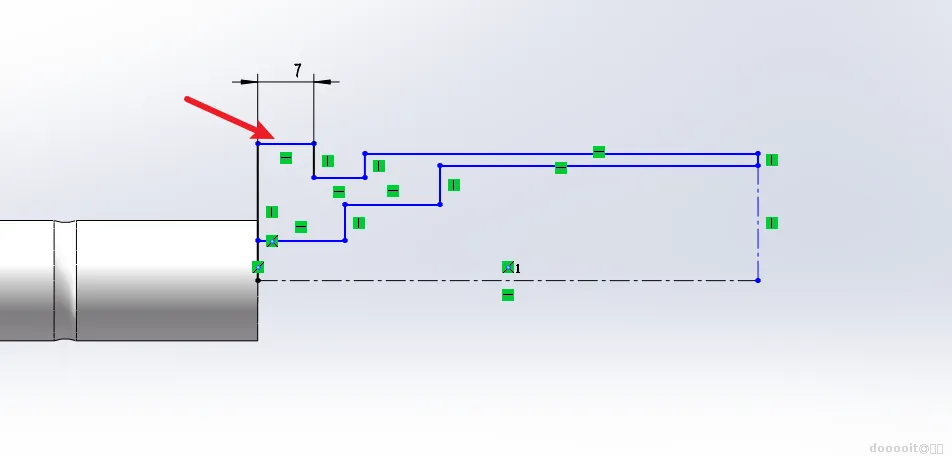

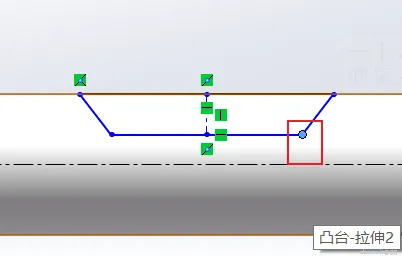

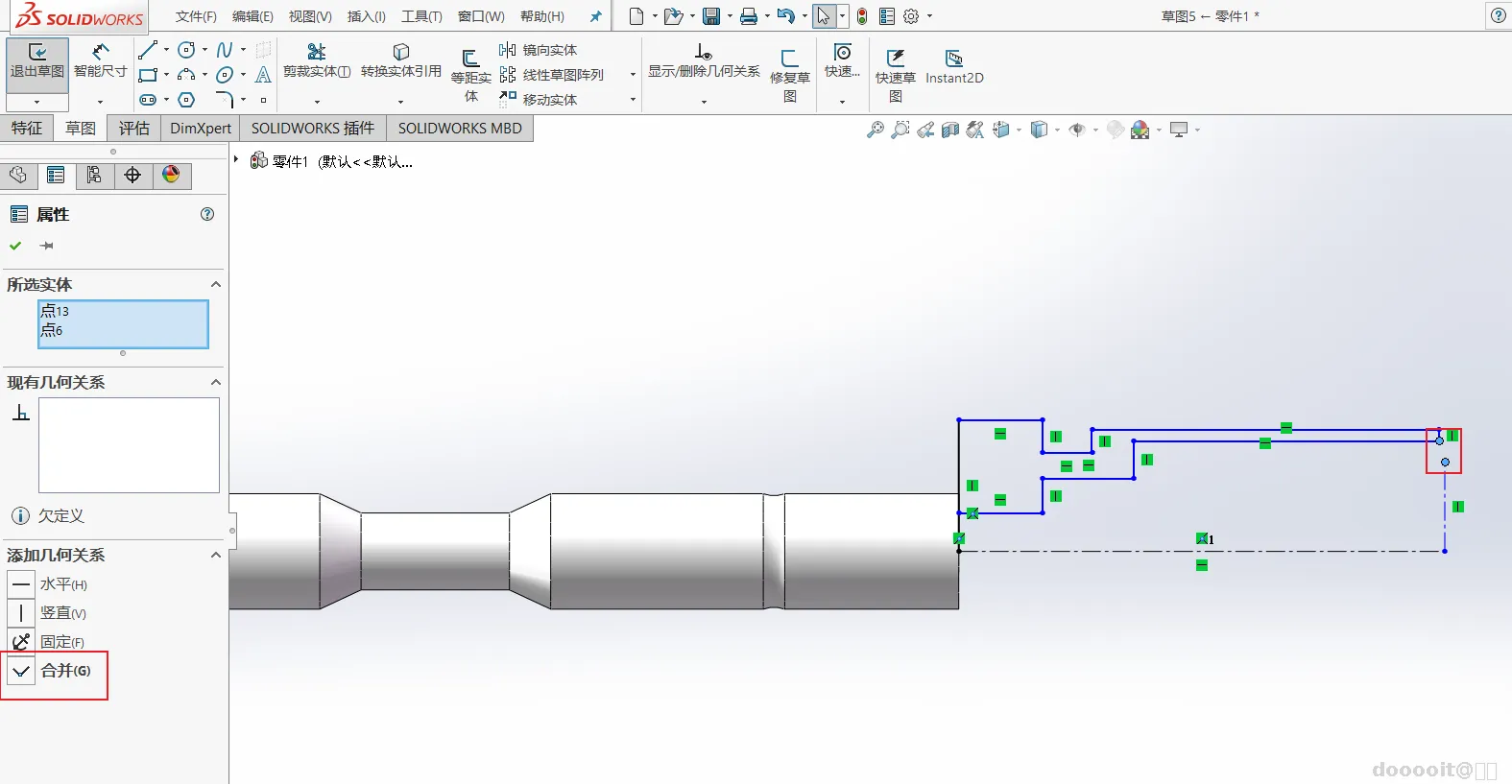

2. 使用直线工具绘制枪管的轮廓形状，确保两个端点合并。

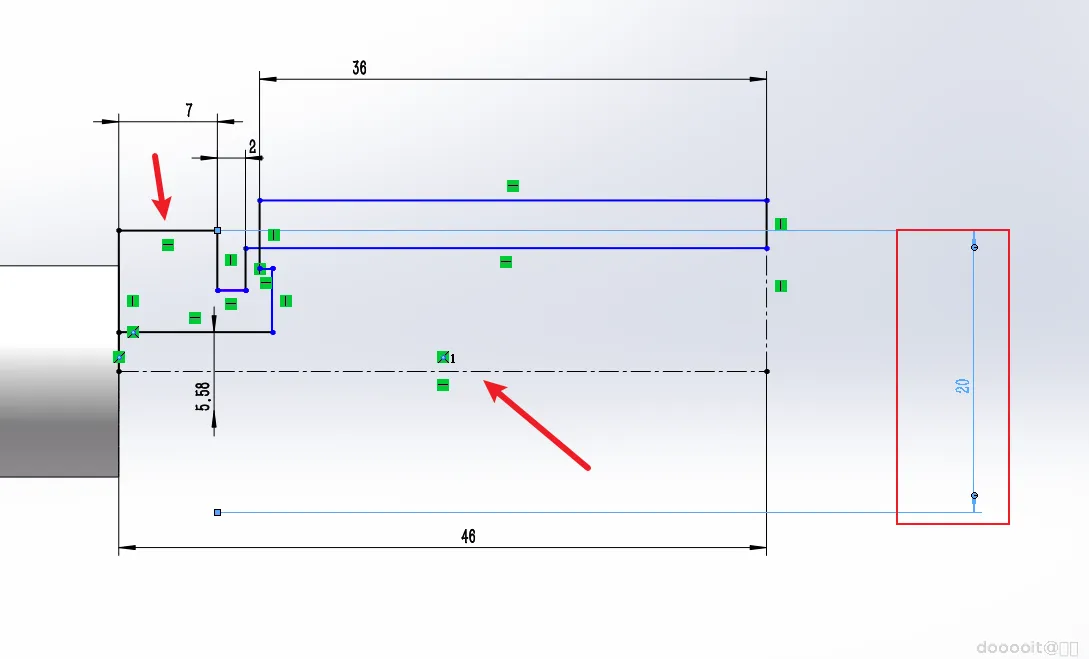

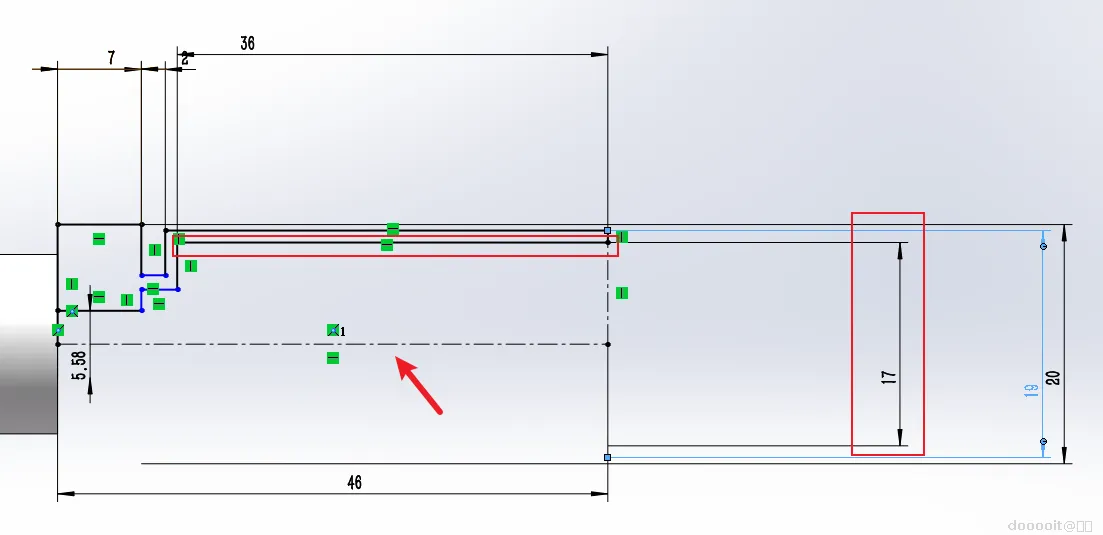

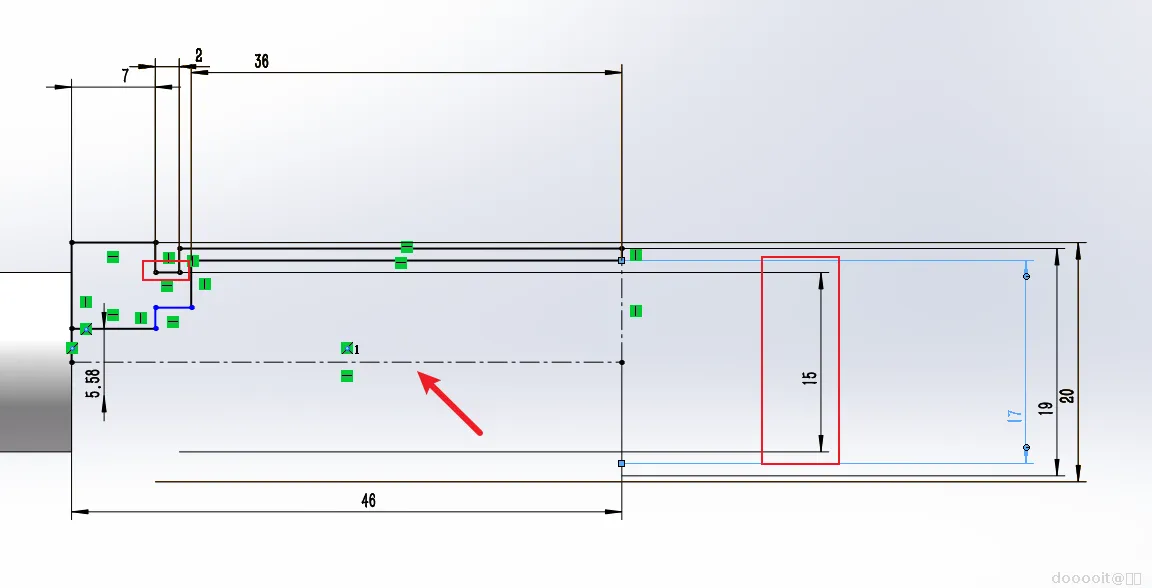

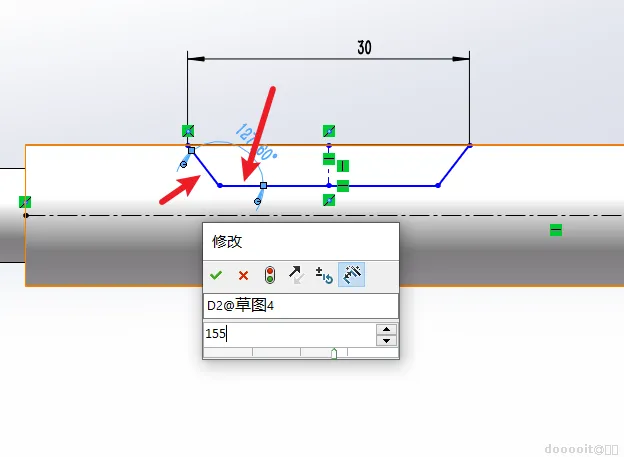

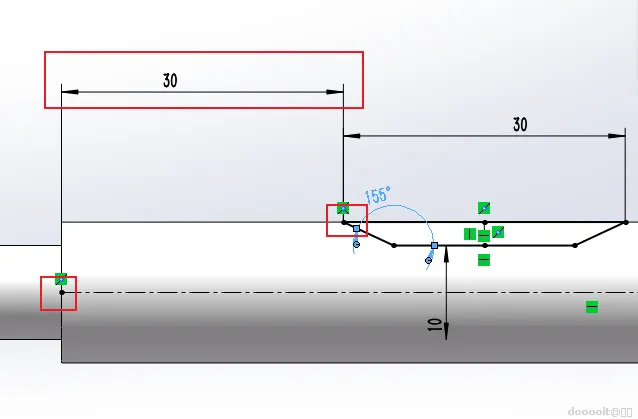

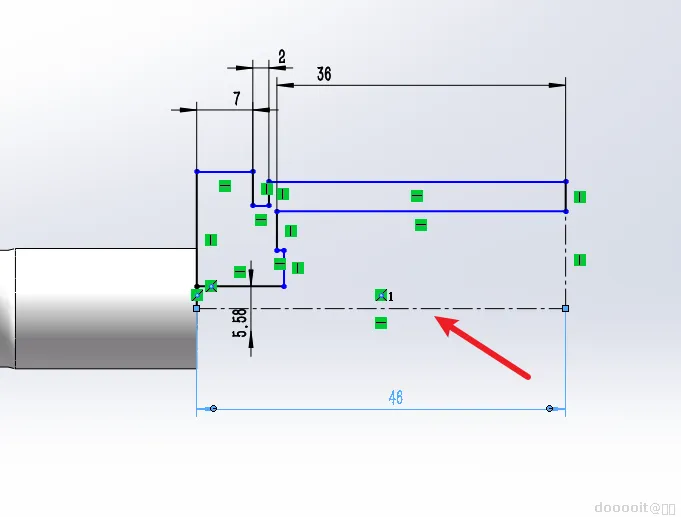

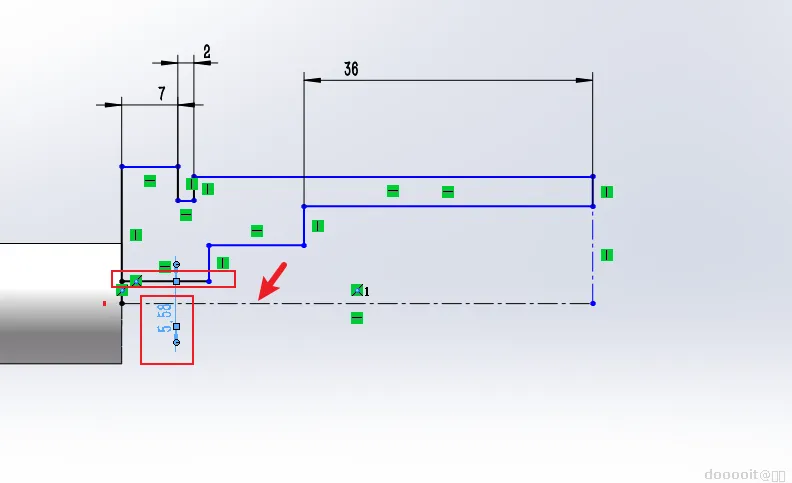

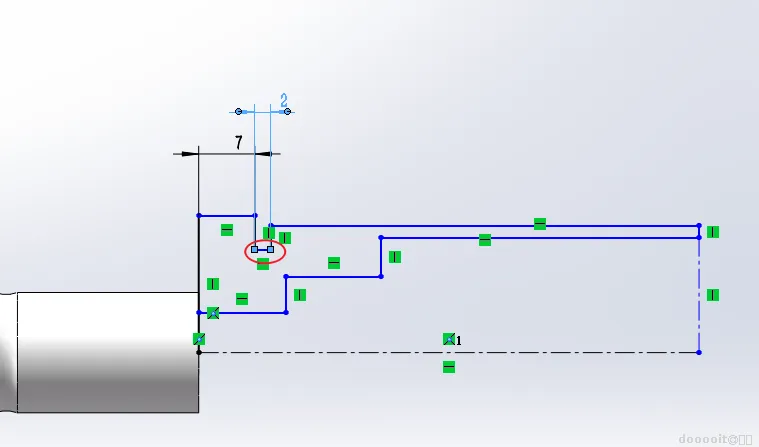

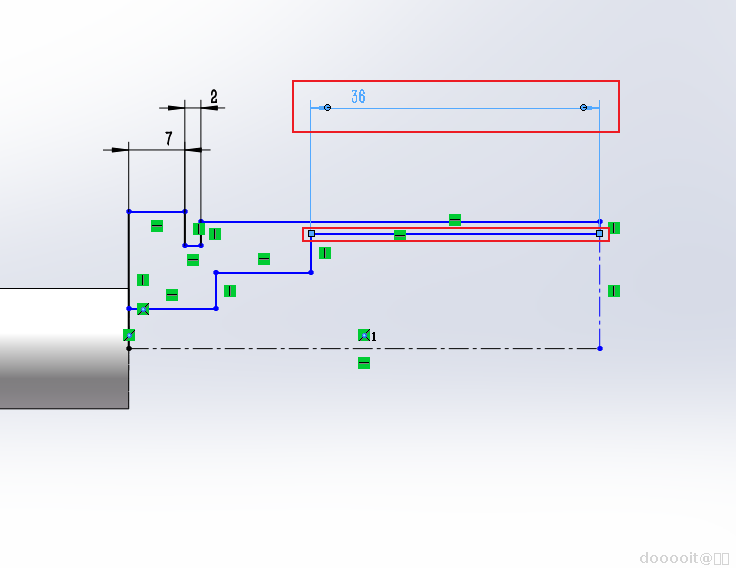

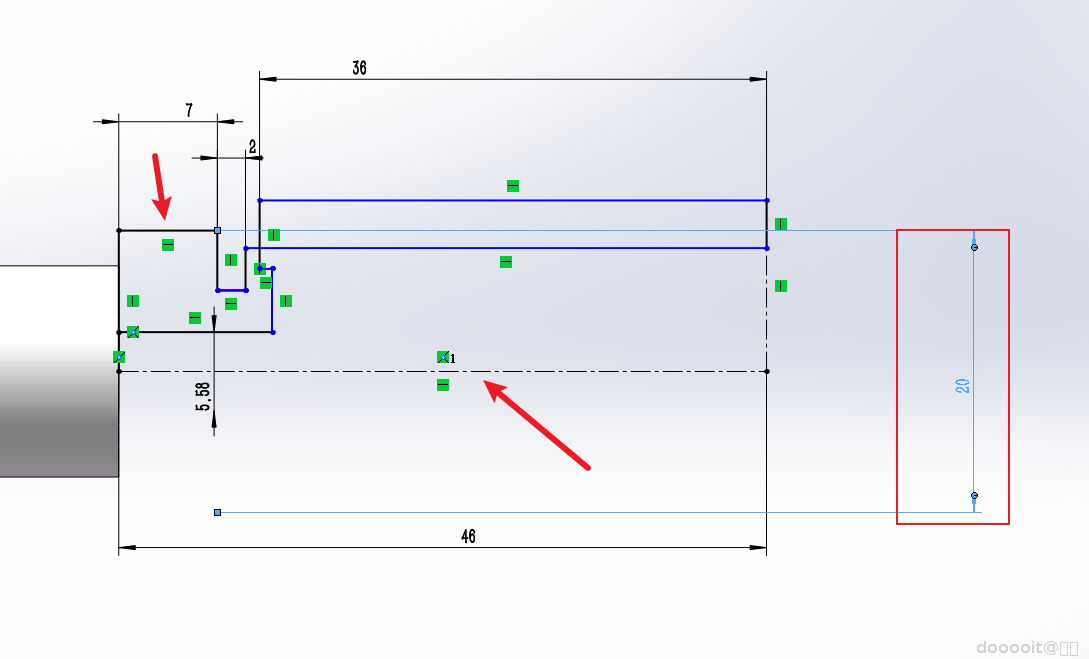

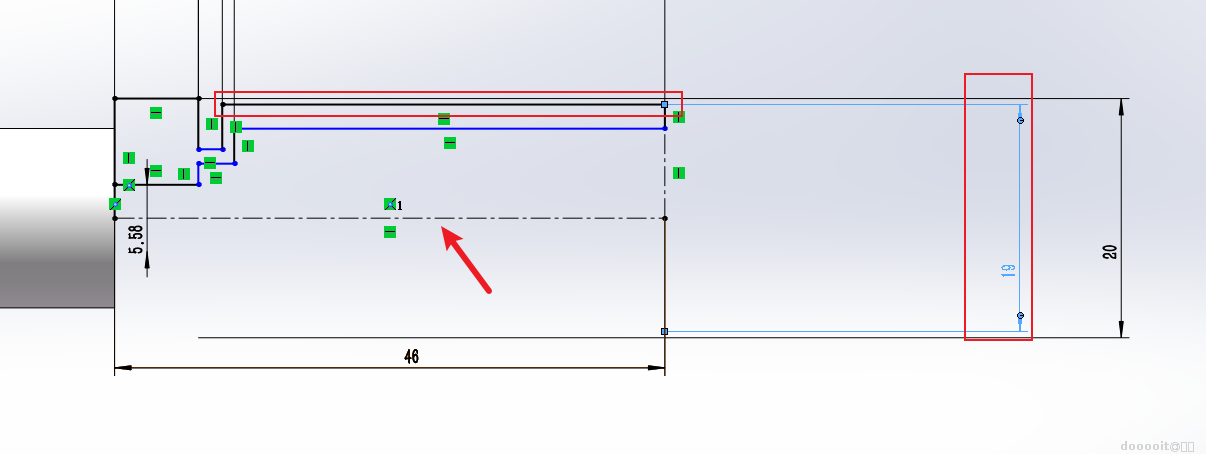

1. 对绘制的轮廓进行详细的尺寸标注。
2. 确保所有几何形状的尺寸符合设计要求。

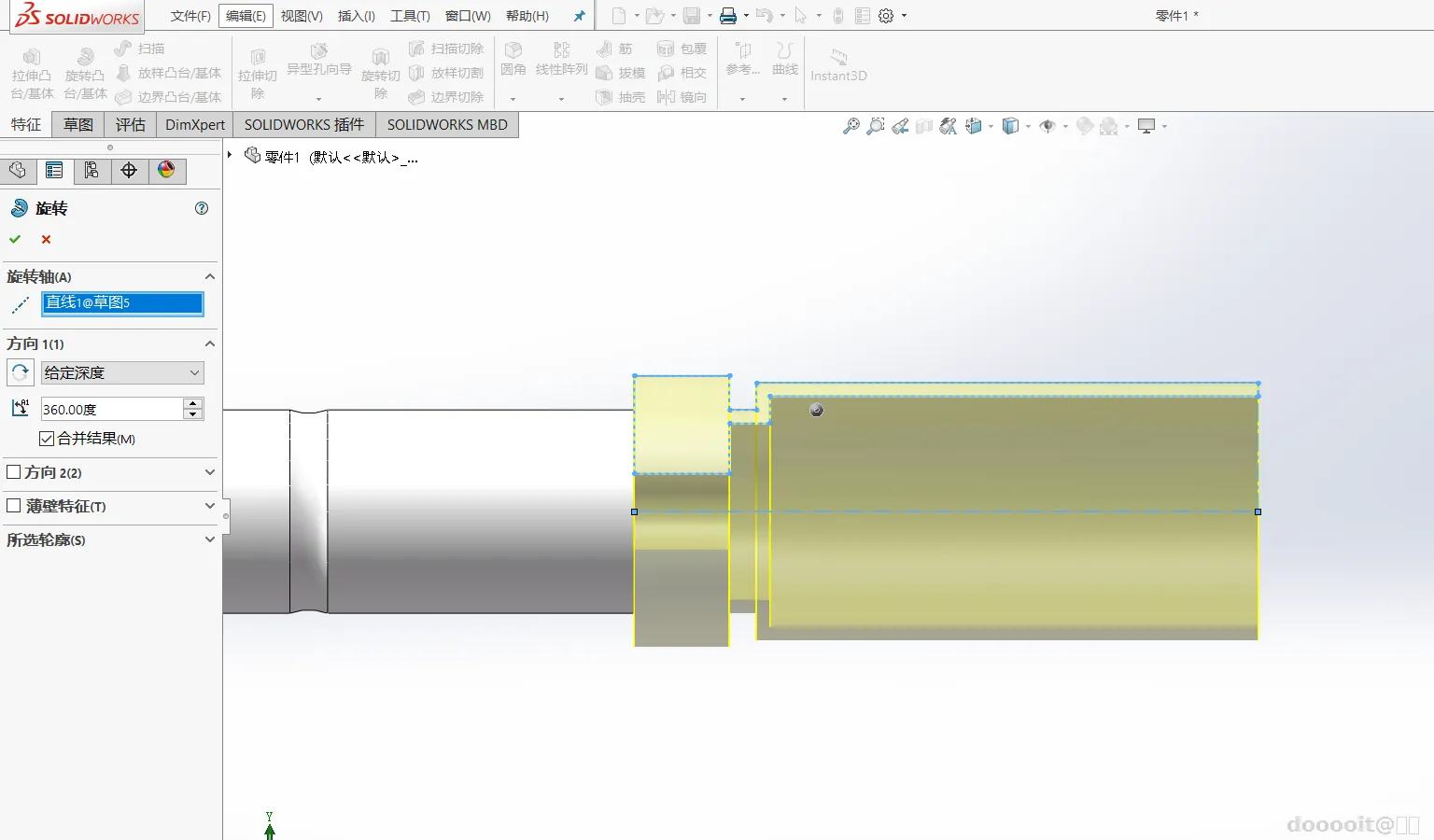

根据中心线进行旋转操作，生成枪管的旋转特征。

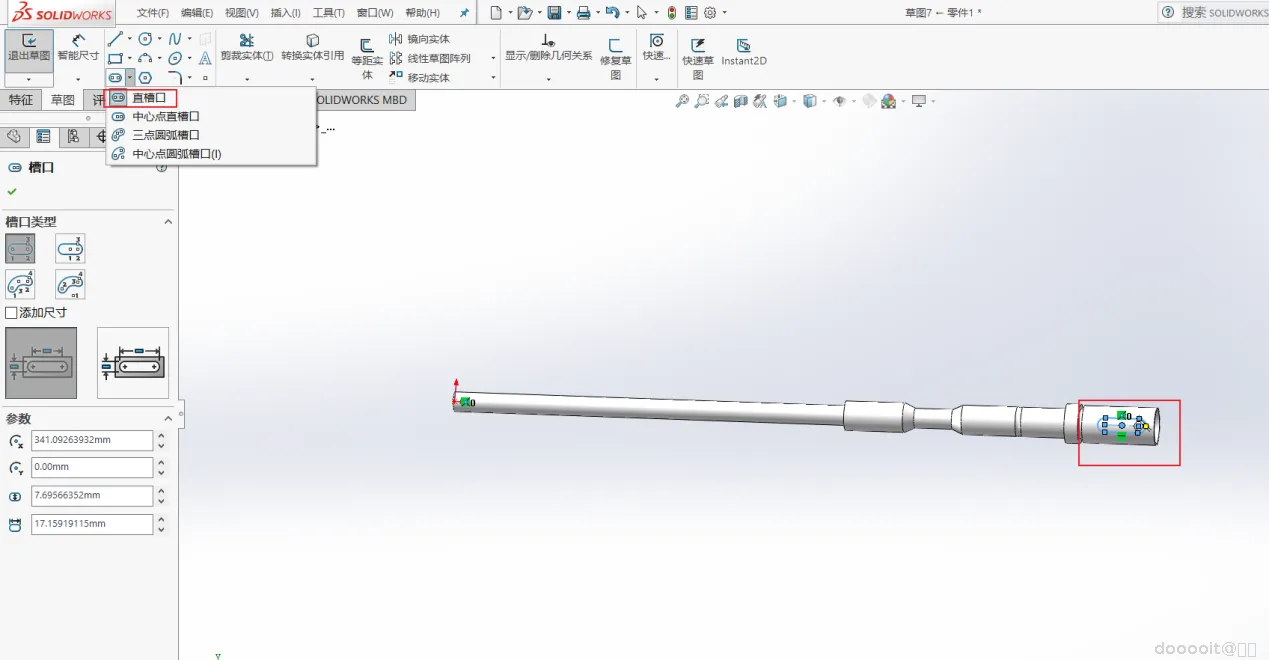

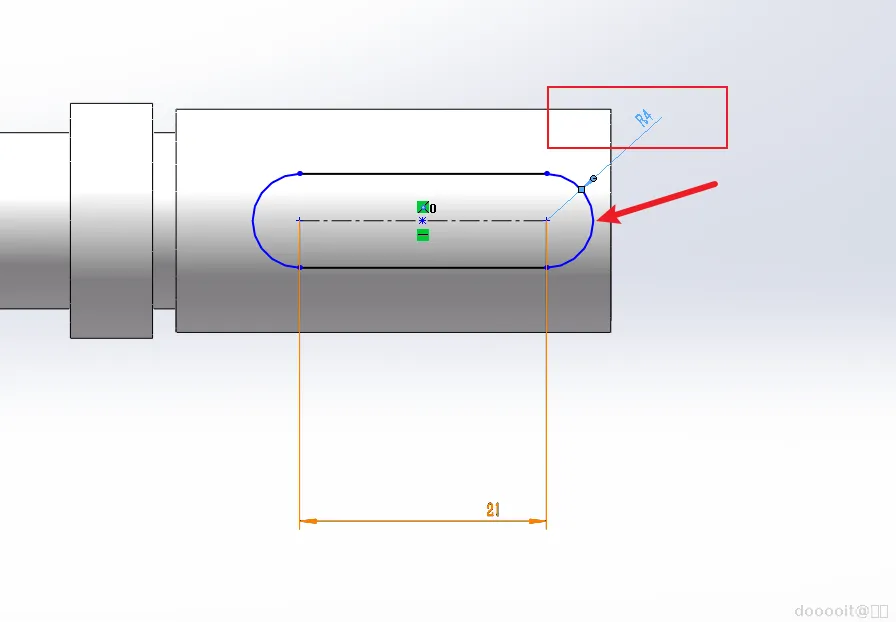

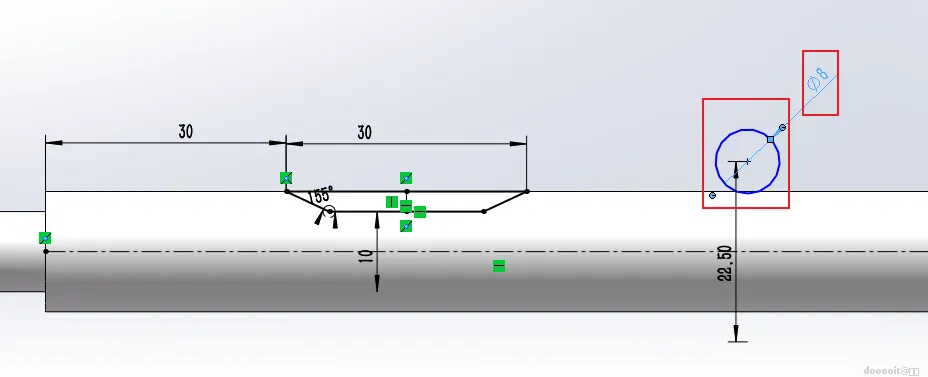

1. 使用直槽口工具，在枪管的右侧绘制槽口。

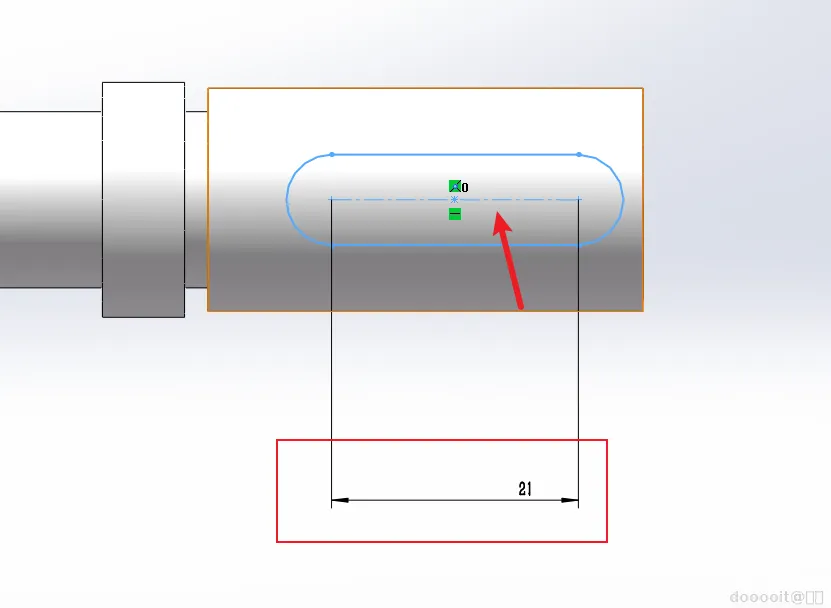

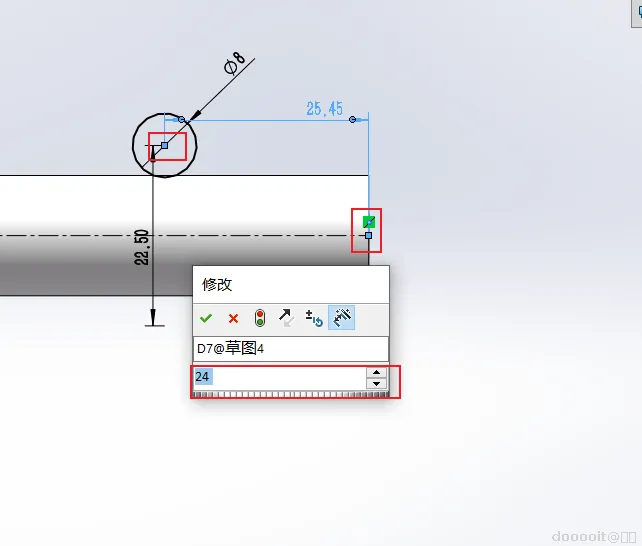

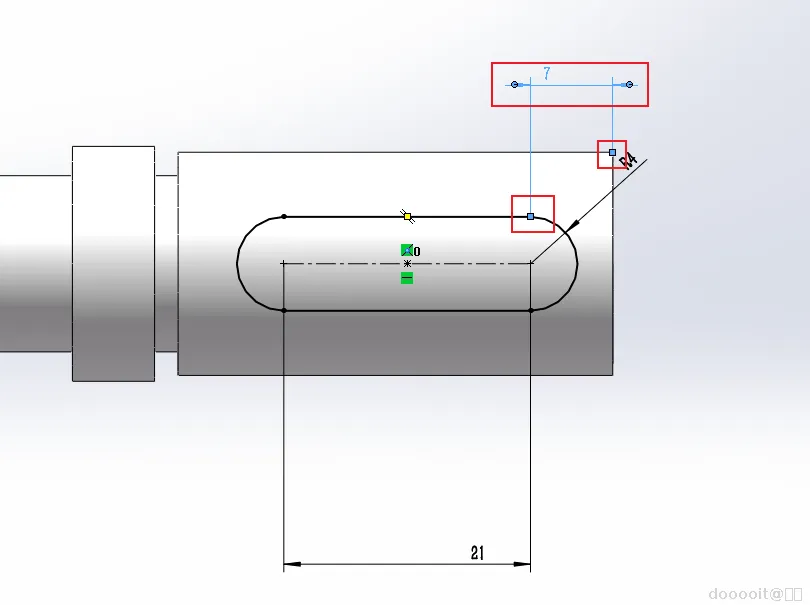

2. 对槽口进行尺寸标注，确保其位置和大小准确。

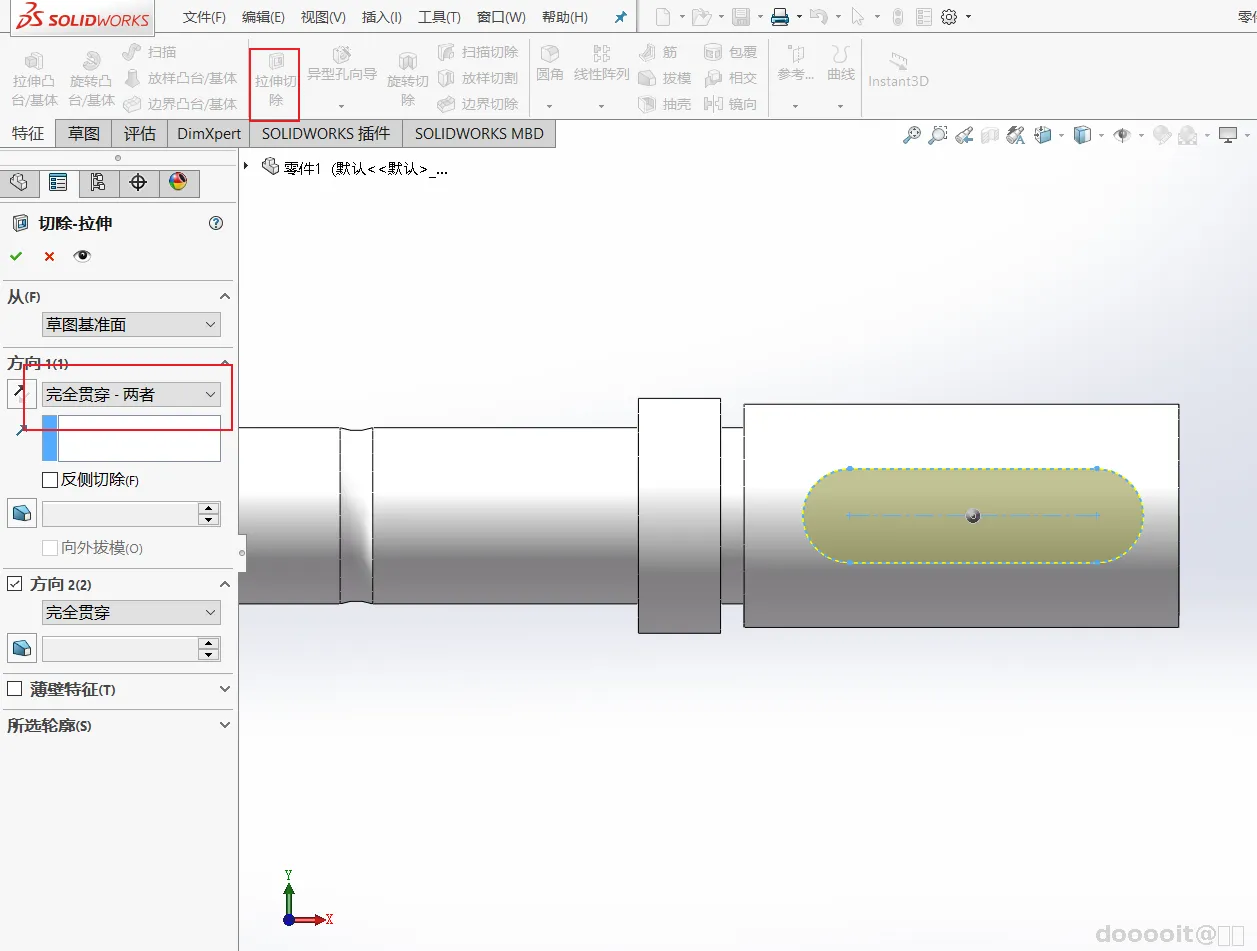

使用拉伸切除功能，切除槽口部分，生成枪管的槽口结构。

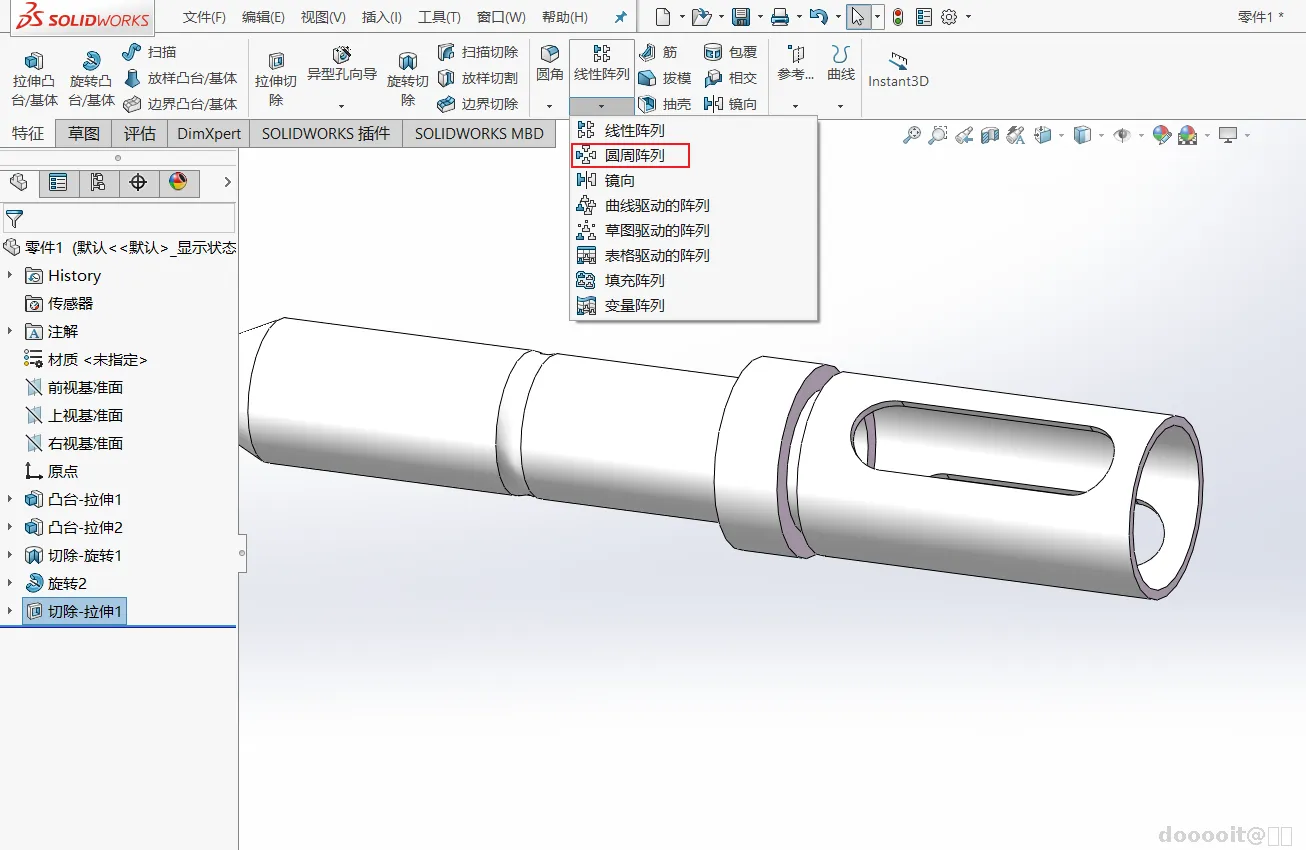

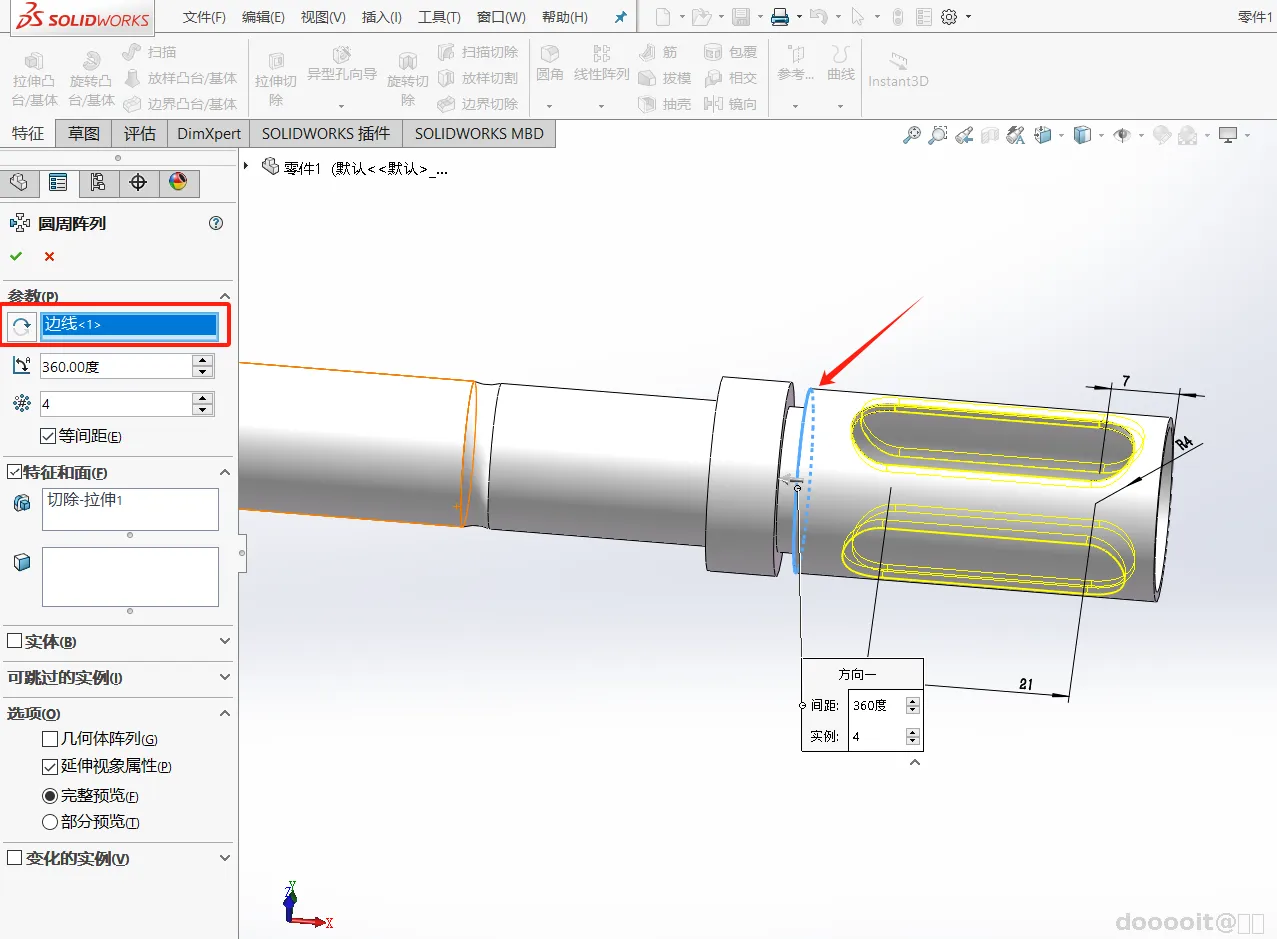

1. 使用线性阵列功能，复制槽口结构，生成多个槽口。
2. 设置阵列参数，确保槽口均匀分布。

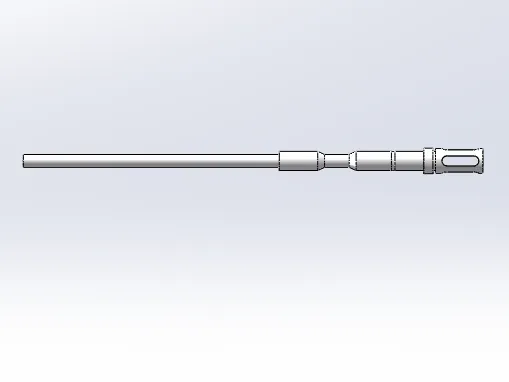

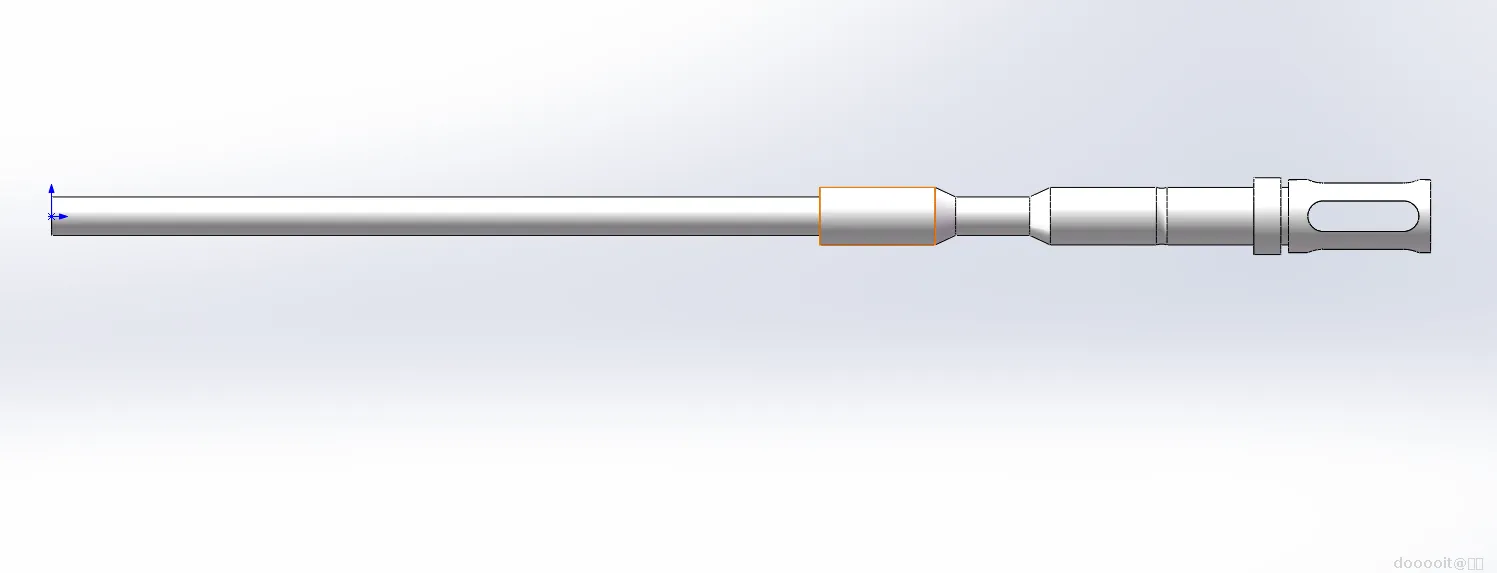

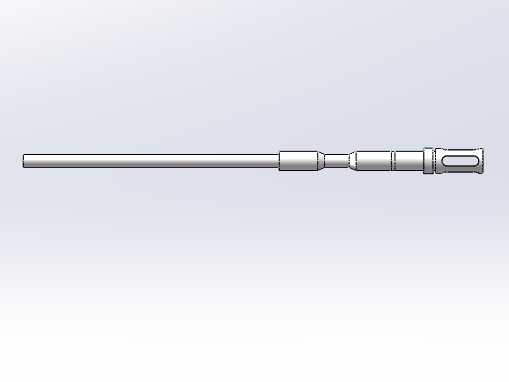

检查所有几何形状和尺寸，确保设计符合要求。完成M416枪管外部的3D建模。
