蜘蛛侠LOGO标志

首先准备一张要生成草图的图片，这里以蜘蛛侠图片为例，介绍从图片生成草图的方法

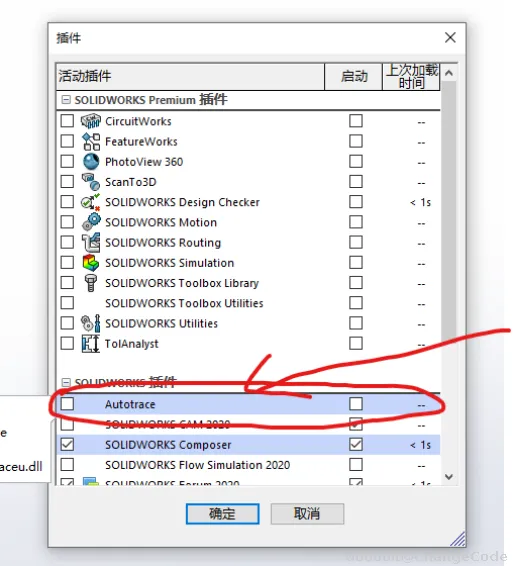

打开SolidWorks，选择“工具—插件”命令，并激活“Autotrace”插件。

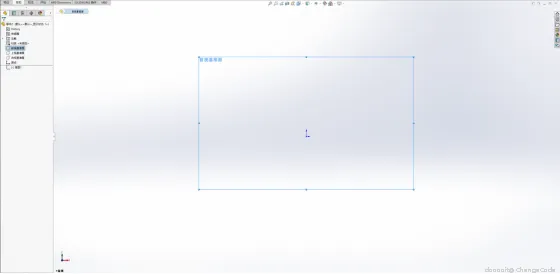

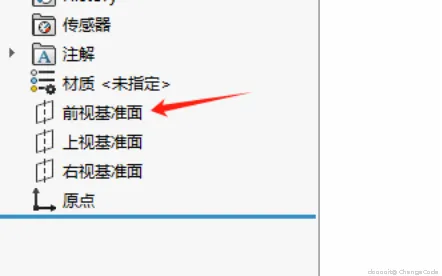

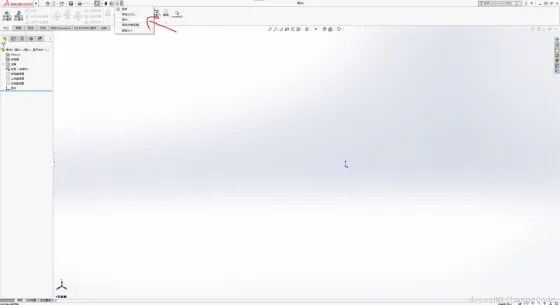

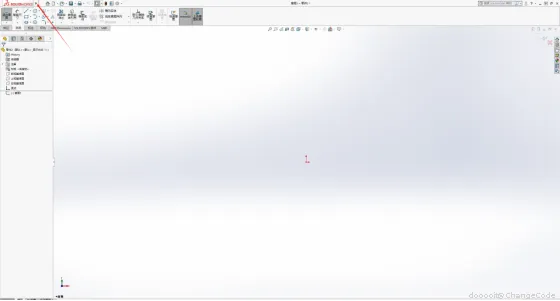

新建一个零件模型，选择前视基准面绘制草图

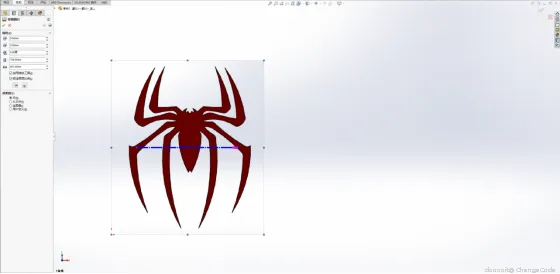

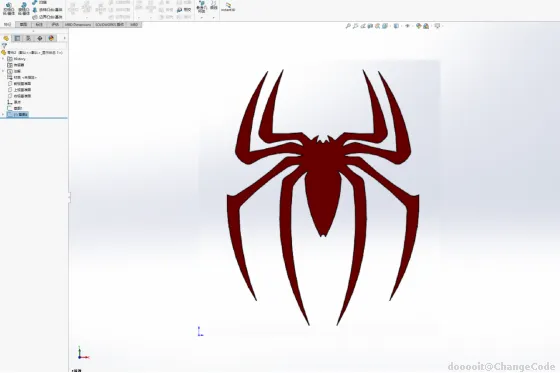

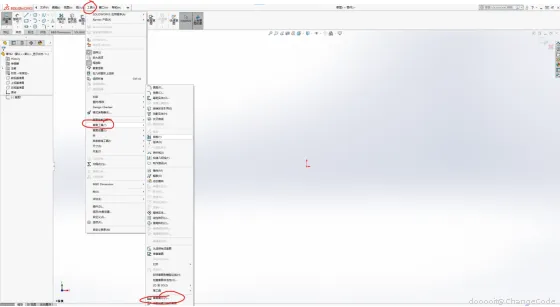

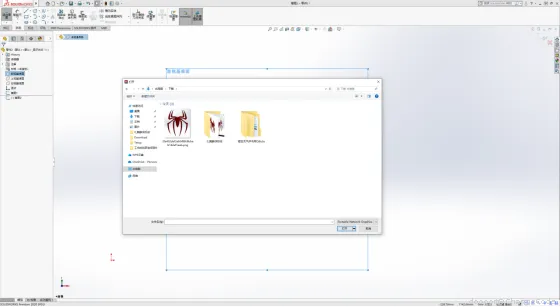

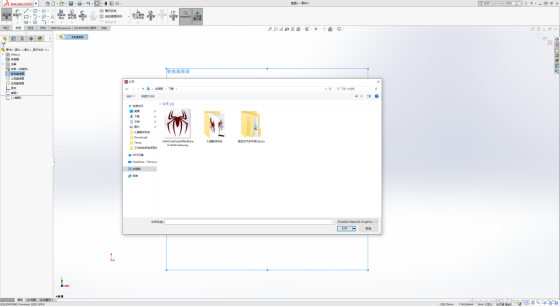

单击“工具—草图工具—草图图片”命令，并选择变形金刚图片打开

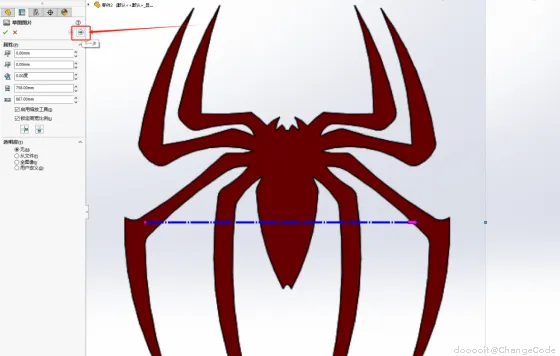

单击下一步，并设置跟踪：

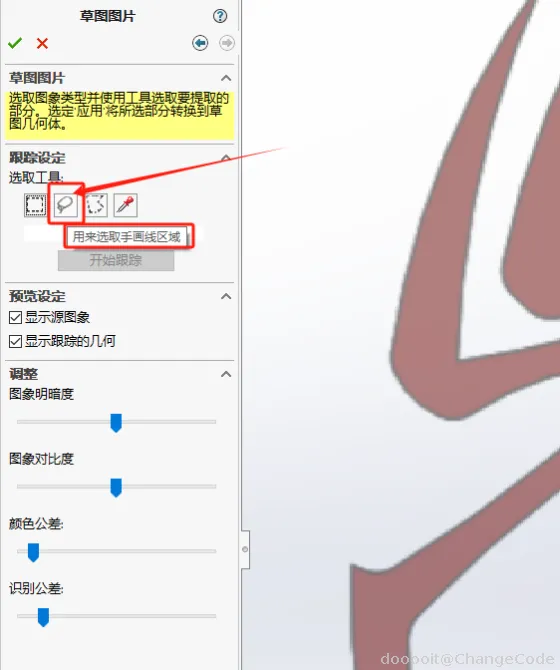

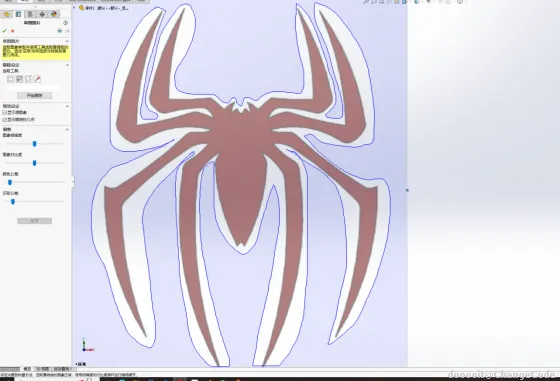

单击“用来选取手画线区域”，大致勾选轮廓，如图所示。

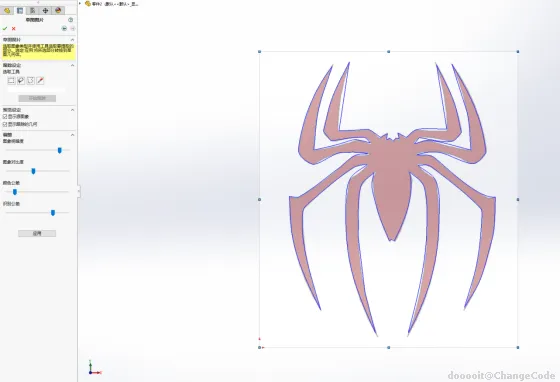

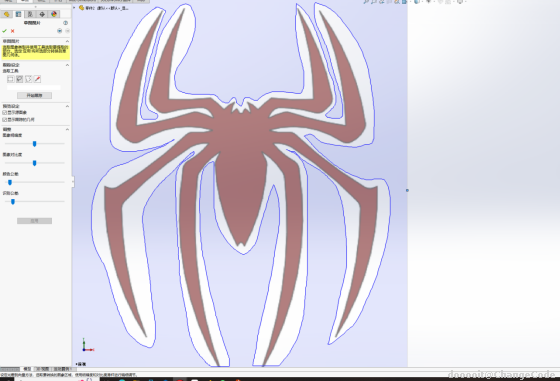

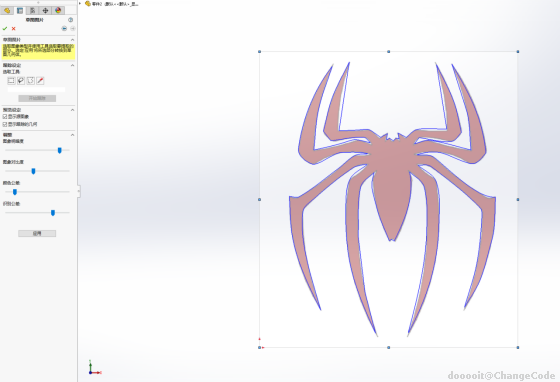

单击“开始跟踪”，系统自动跟踪出细致轮廓。

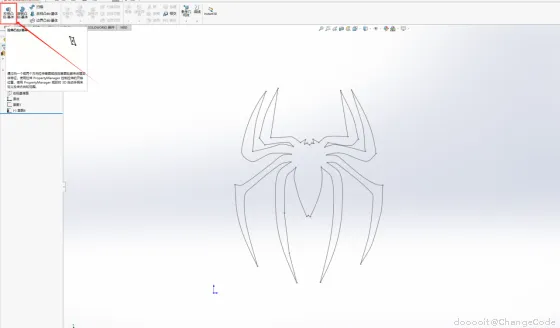

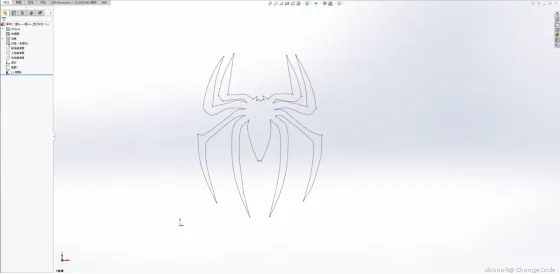

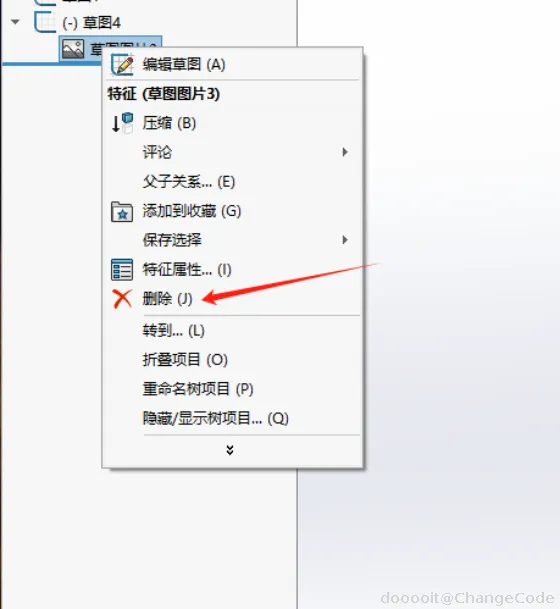

单击确定，关闭“草图图片”对话框。右击图片，将图片删除

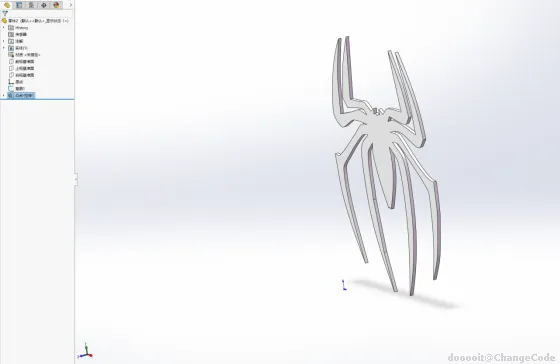

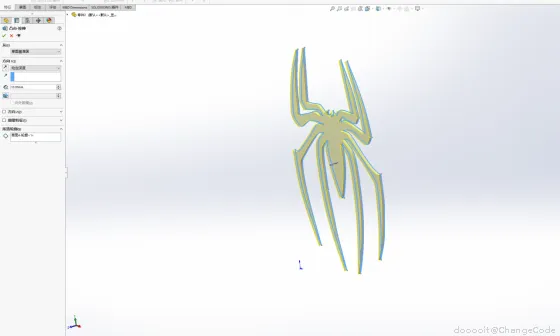

单击拉伸凸台/基体特征，选择草图，设置拉伸深度10 mm。

至此，完成从图片生成草图，单击保存，保存模型。

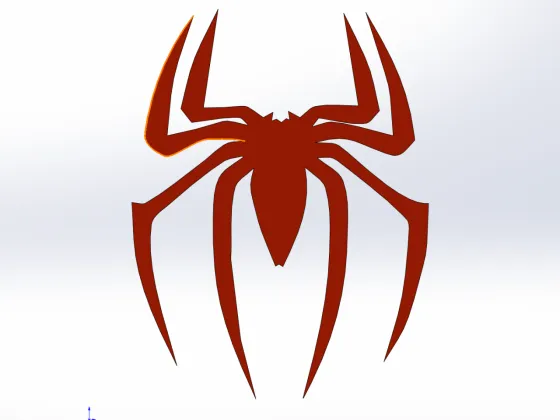

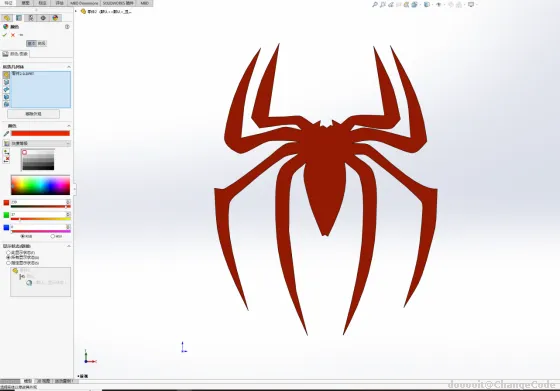

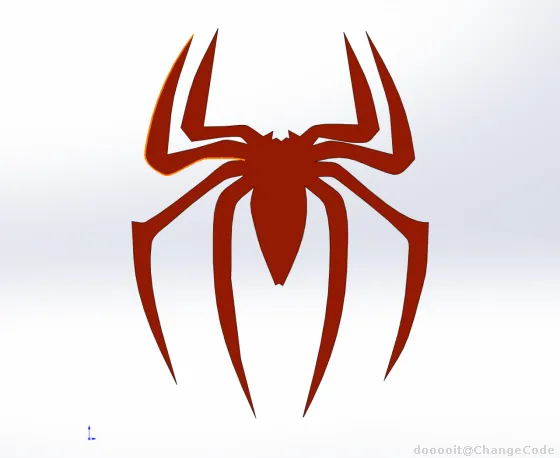

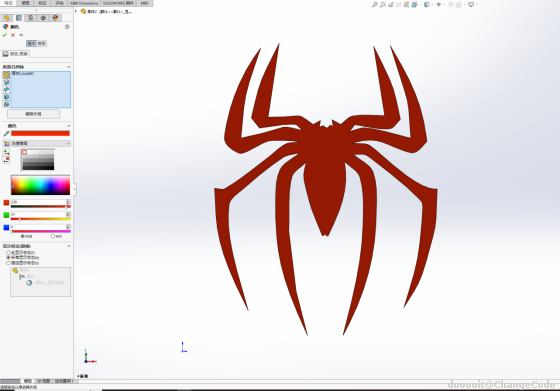

通过赋予颜色使LOGO更加形象
