PCB贴片蜂窝散热座

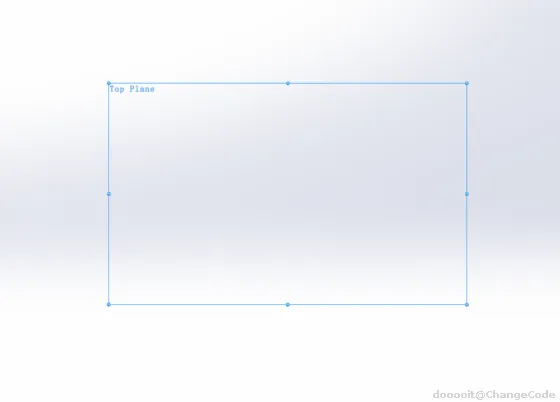

选用顶部视图进行绘制，你也可以选择别的基准面来作图

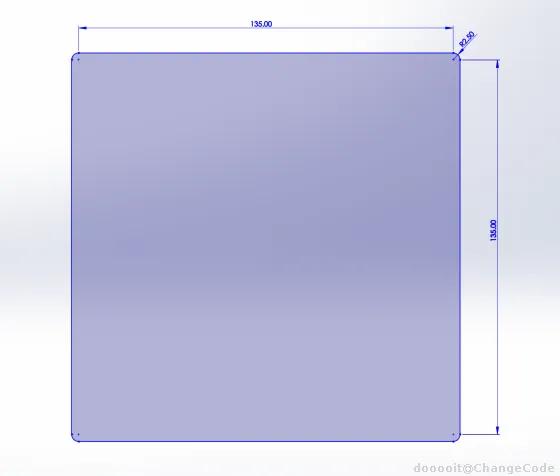

首先需要绘制外壳，外壳的大小关系到放置PCB大小及PCB冷却的时间

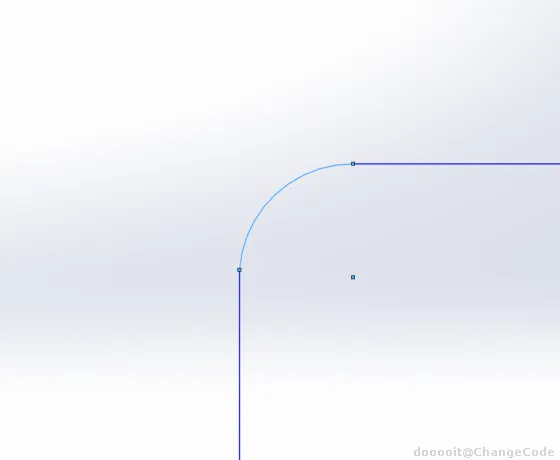

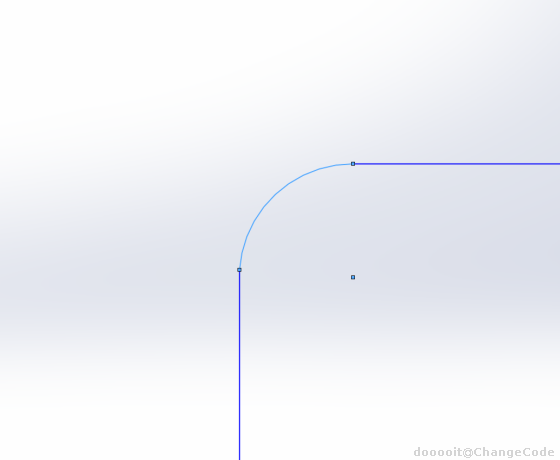

我这里绘制的为带圆角的矩形，具体操作可参考步骤3，

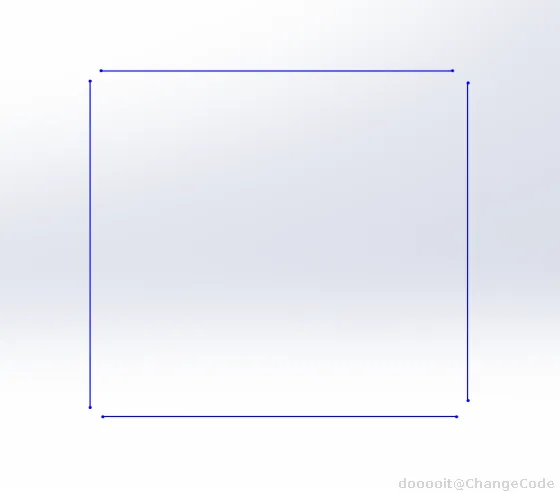

选用4段线段作为外壳的四周部分，再使用“切线弧”将四角线段相连。

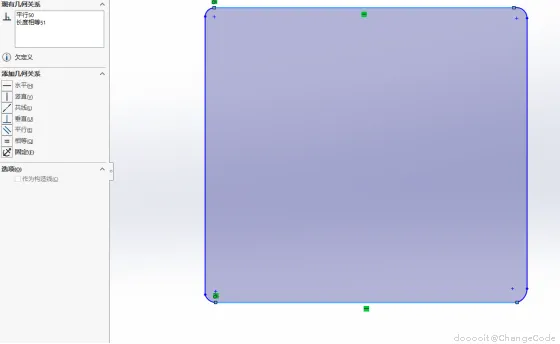

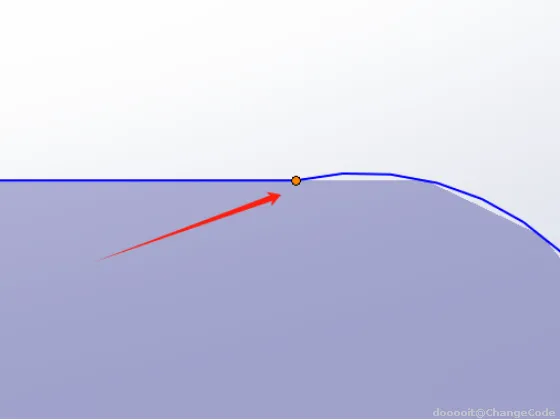

上下/左右线段设置为平行且相等，线段于切线弧的连接处设为相切即可

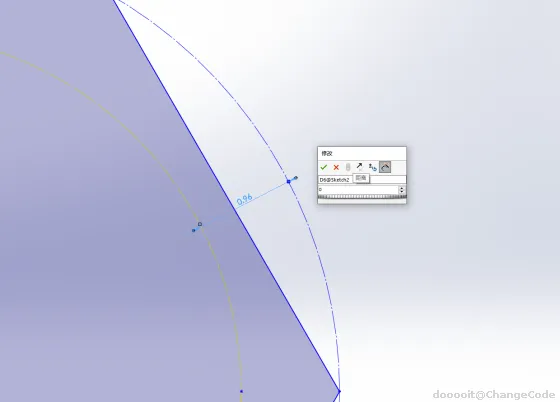

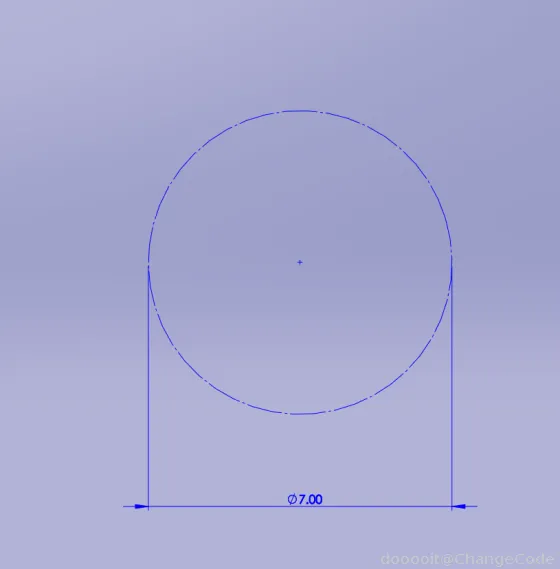

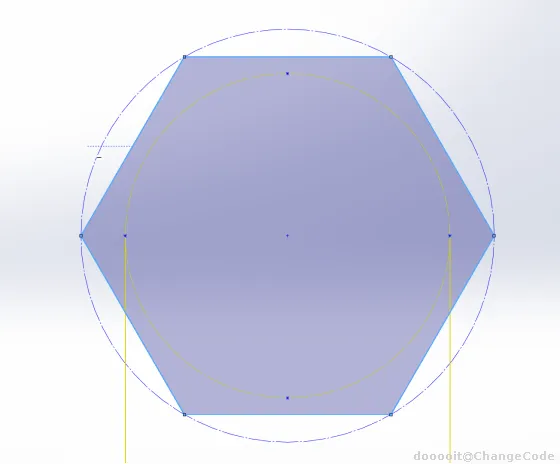

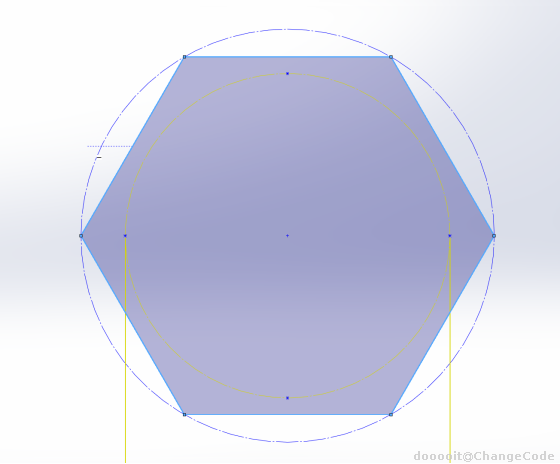

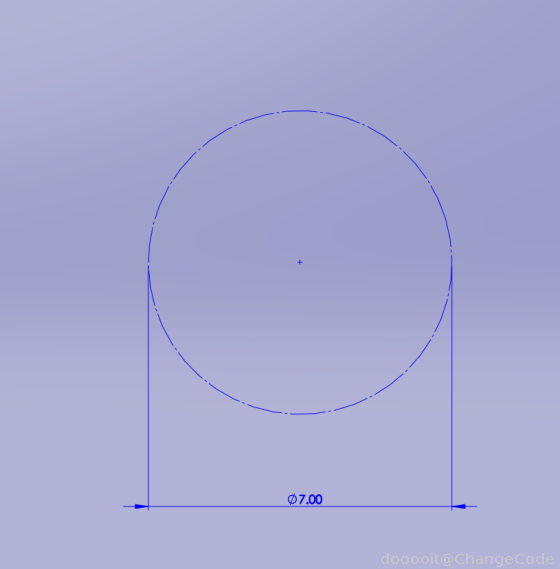

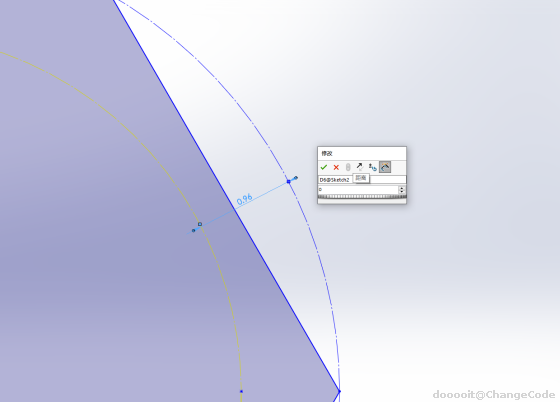

蜂窝的绘制非常简单、首先画直径为7的圆，选择多边形，选中圆的圆心，画出顶部与底部线段保持水平的六边形，将六边形的内切圆和第一个圆弧的线段距离设置为0即可。

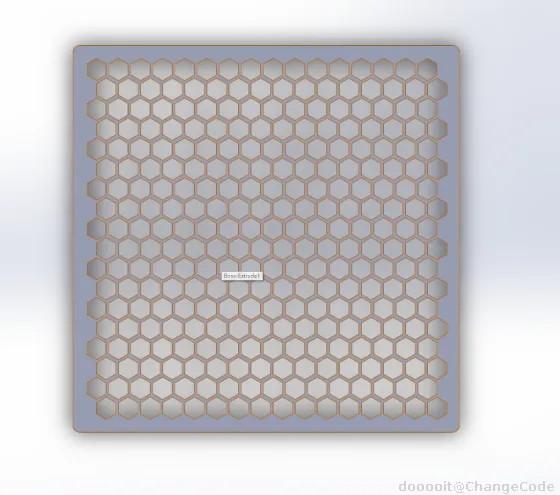

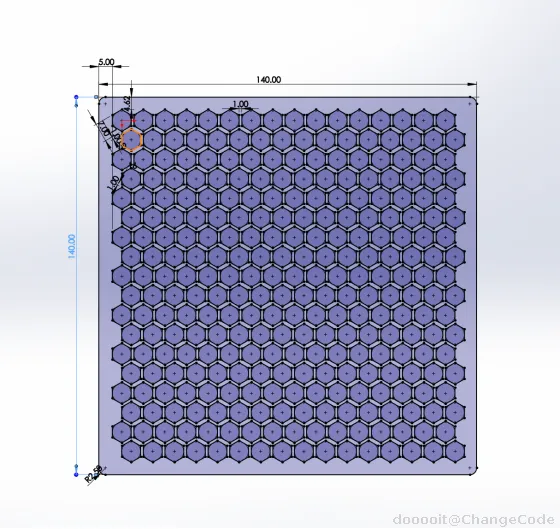

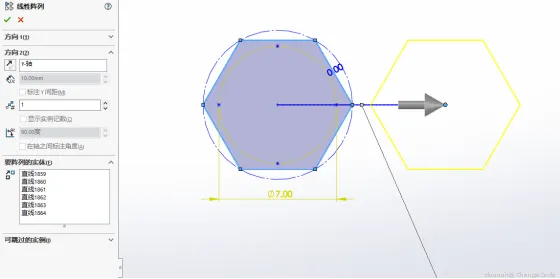

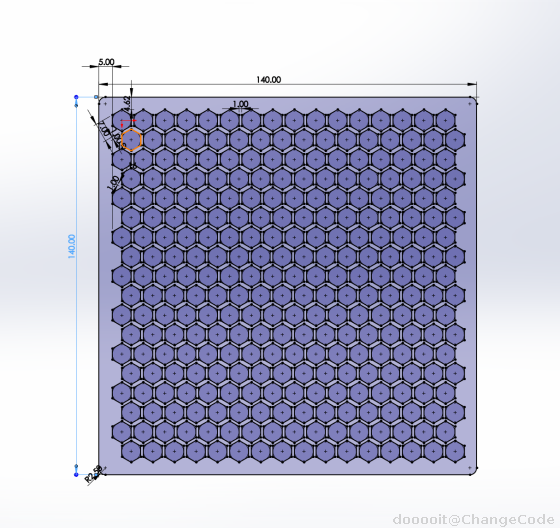

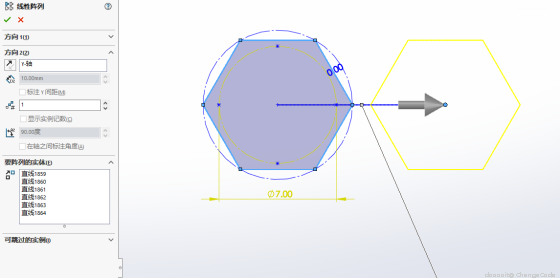

选择线性草图阵列，根据我提示的参数进行设置即可批量生成

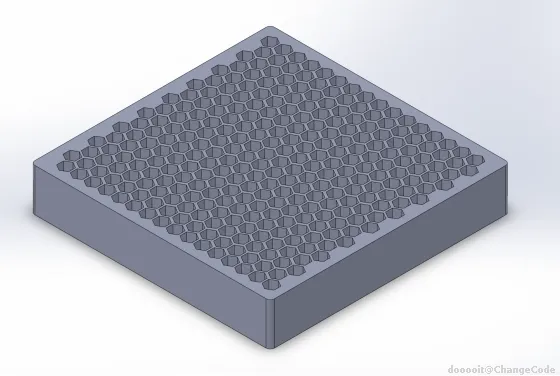

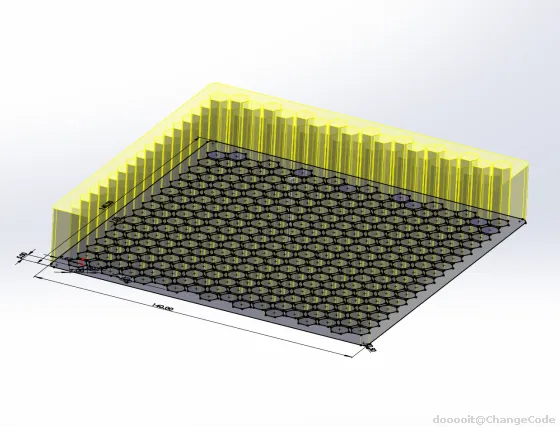

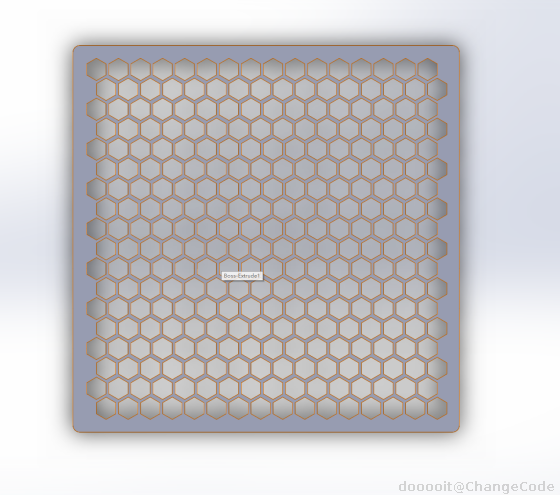

选择拉伸凸台，拉伸长度设置为25mm即可

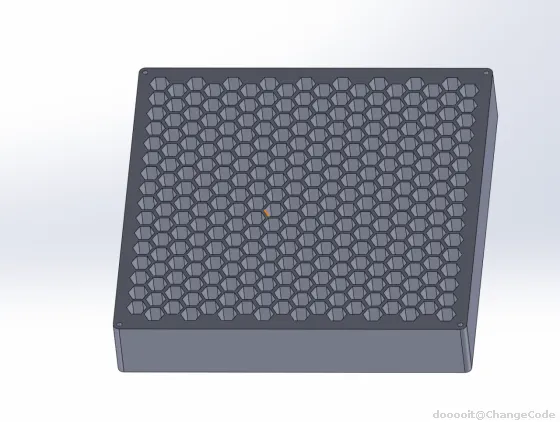

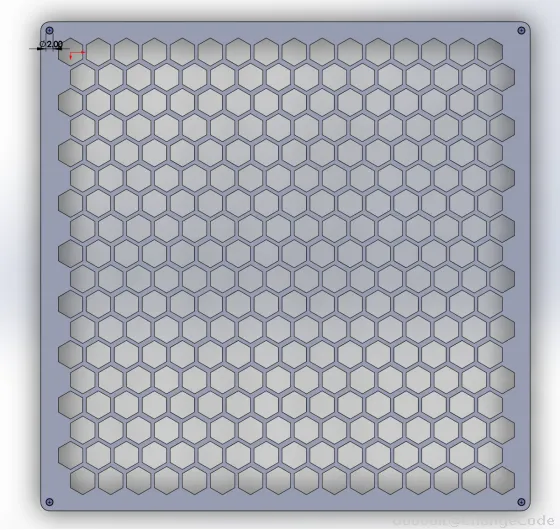

在成型后的图形上，选择性绘制螺丝孔，螺丝孔可根据自己的需求制作，绘制完毕后，即可选择拉伸切除

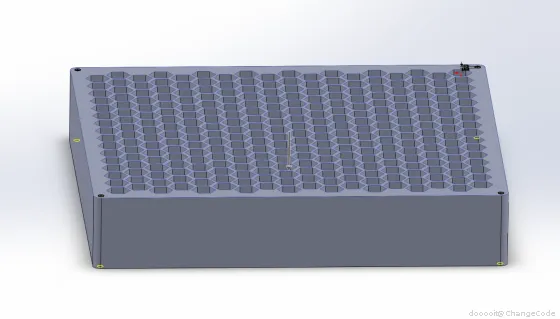

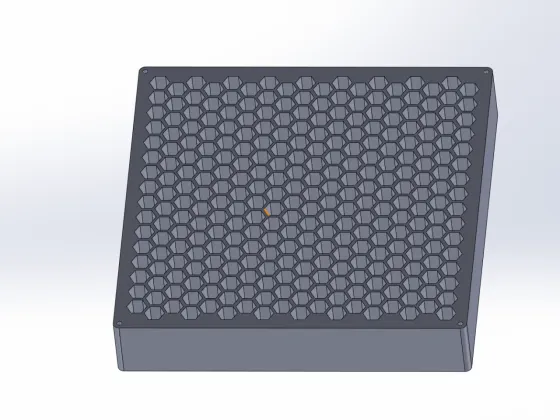

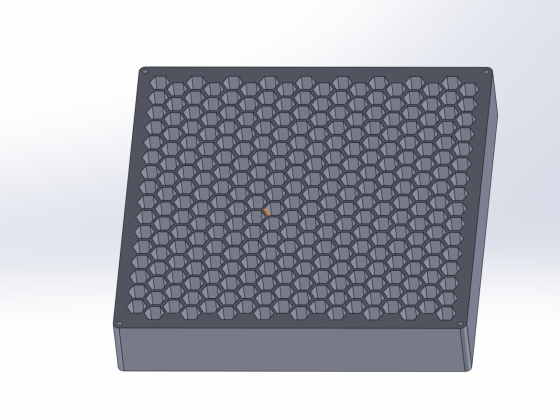

这里就是成品

我不建议用PLA耗材，或者不建议用3D打印来制作，贴片后的PCB温度很高，会融化散热做，所以还是酌情制作吧。
