可穿戴游戏眼镜和无线游戏手套

可穿戴游戏眼镜

1. Circuit Playground Express

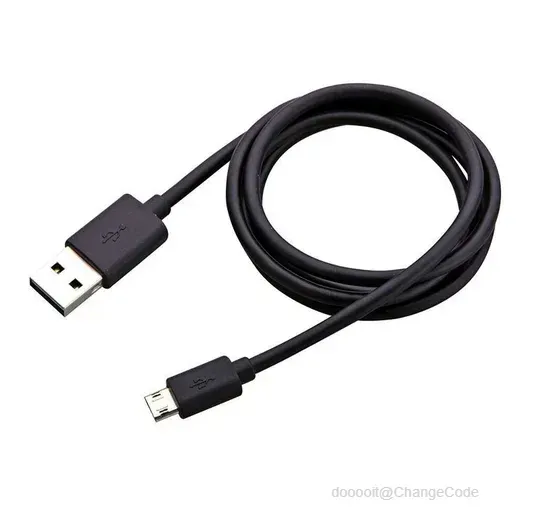

2. USB 线

无线游戏手套

1. Circuit Playground Express
2. 锂电池
3. 5 通道 RF 发射器和接收器位
4. Arduino 位
5. 3M 手套
6. 3D 打印盒装电池
7. 线刀头

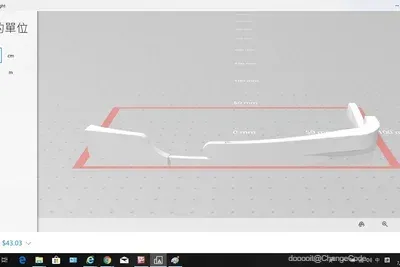

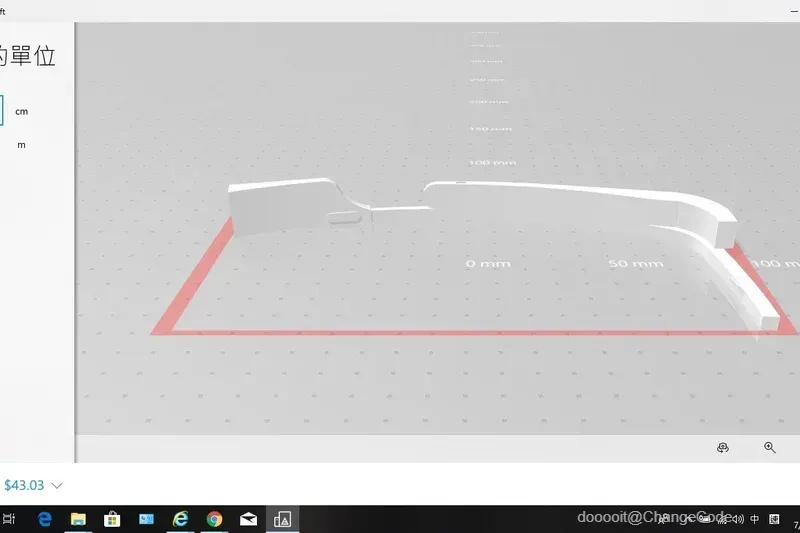

1. 3D 打印 glass.stl.

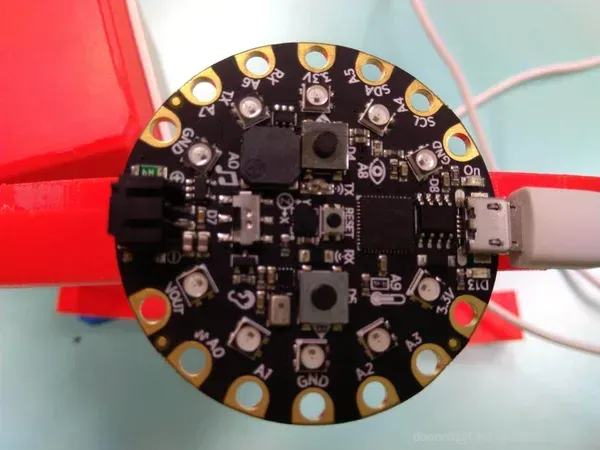

2. 使用 3M 胶带将 Circuit Playground Express 贴在玻璃上

....加速度计是能够测量静态和/或动态加速度的机电设备。静态力包括重力，而动态力可以包括振动和运动。加速度计可以测量 1、2 或 3 轴上的加速度.....（摘自 http://www.kostasalexis.com/inertial-sensors.html）

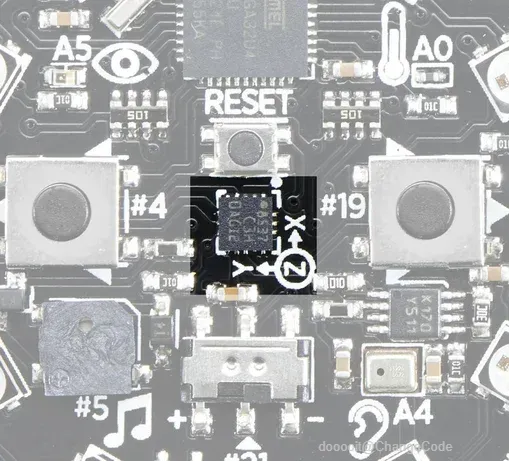

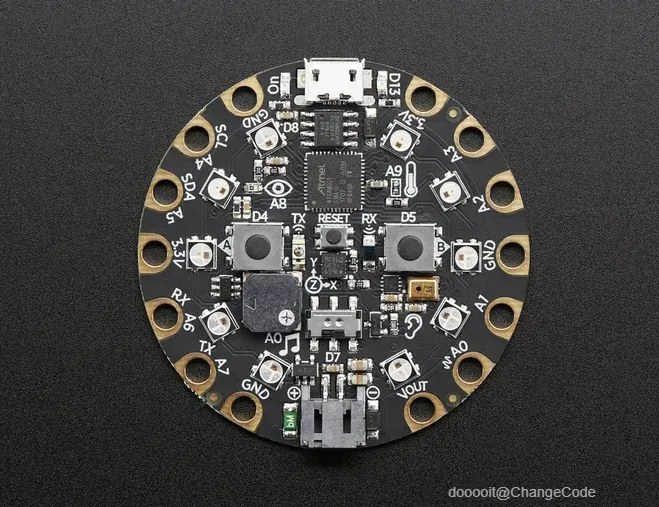

.....在 Circuit Playground 的正中心有一个强大的 MEMS 加速度计。这部分是 LIS3DH，一个 3 轴（X、Y 和 Z）传感加速度计。加速度计是 WiiMote、手机和其他电子设备中的传感器，可以感应倾斜、重力、运动和“点击”效果.......（来自 adafruit：https://learn.adafruit.com/circuit-playground-lesson-number-0/accelerometer）

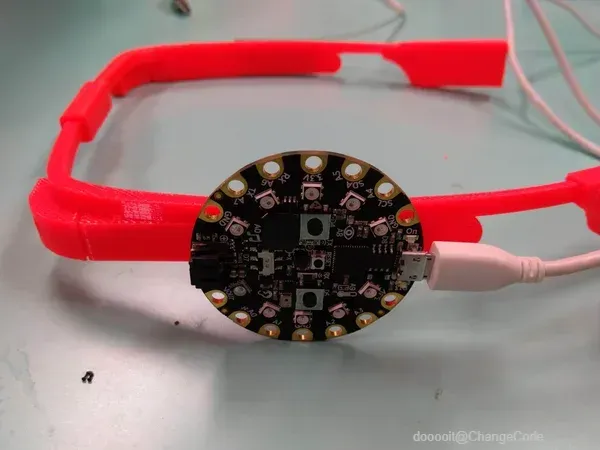

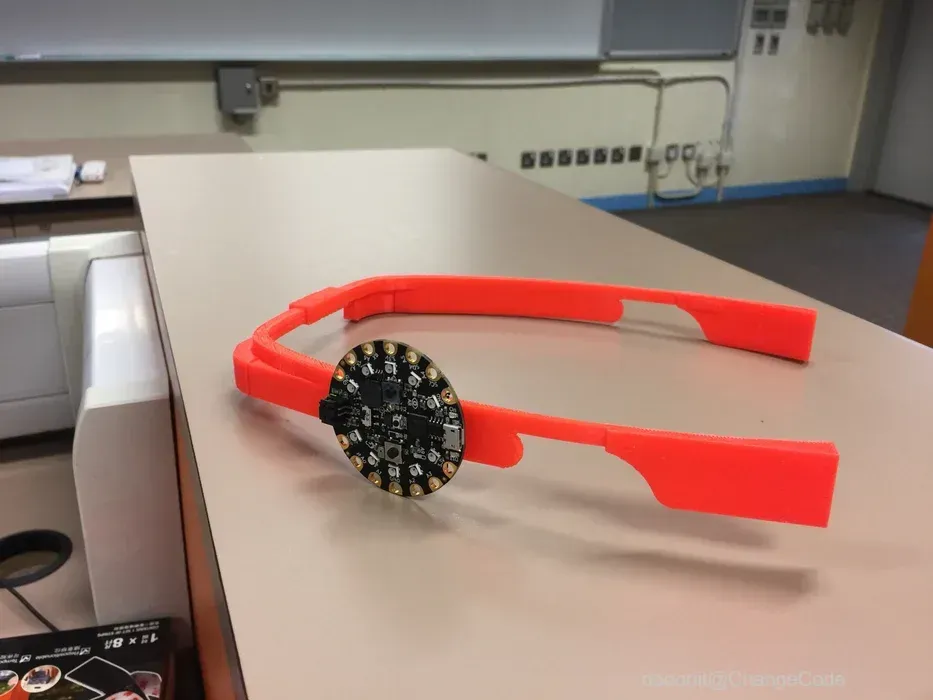

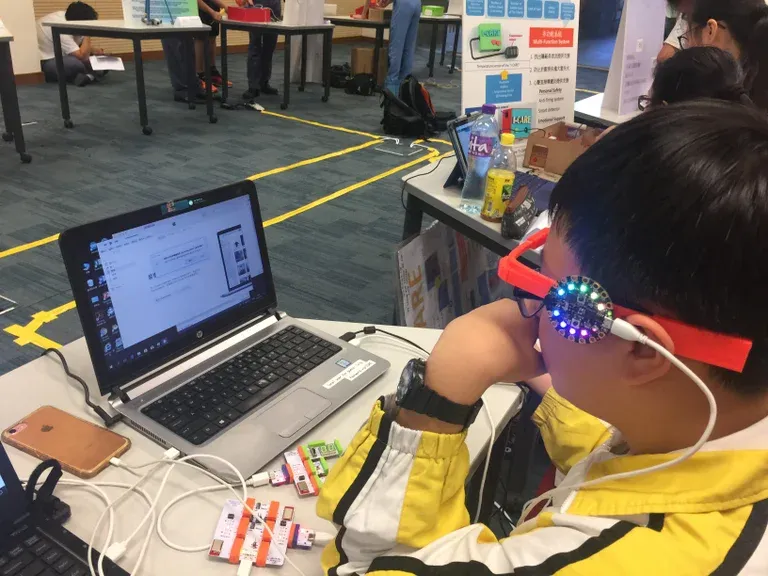

组装 3D 游戏眼镜，然后使用 3M 胶带固定电路游乐场快车。

我们下载了 accel_mouse.ino 并将程序加载到 circuit playground express。但是，我们需要修改代码以制作可穿戴游戏眼镜。

https://github.com/adafruit/Adafruit_CircuitPlaygr...

Circuit Playground 加速计鼠标 示例

向左/向右和向上/向下倾斜 Circuit Playground 以移动鼠标，以及

按下左右按钮可单击鼠标按钮！确保

滑动开关处于 On （+） 位置以启用鼠标或滑入

关闭 （-） 位置以禁用它。默认情况下，草图假定您持有

Circuit Playground，USB 电缆从顶部出来。

作者： Tony DiCola

许可证： MIT 许可证 （https://opensource.org/licenses/MIT）

#include

#include

#include

#include

用于调整鼠标的灵敏度和速度的配置值。

X 轴（左/右）配置：

#define XACCEL_MIN 0.1 // X 轴加速度的最小范围，值低于

这根本不会移动鼠标。

#define XACCEL_MAX 8.0 // X 轴加速度的最大范围，大于

这将尽可能快地移动鼠标。

#define XMOUSE_RANGE 25.0 // 鼠标移动的速度范围。更高的

此值表示鼠标移动的速度越快。

#define XMOUSE_SCALE 1 // 应用于鼠标移动的缩放值，这是

设置为 -1 可翻转 X 轴移动。

Y 轴（上/下）配置：

请注意，这些值的含义与上面的 X 轴完全相同，

仅应用于 Y 轴和上/下鼠标移动。您可能希望

保持这些值与 X 轴的值相同（这是默认值，它们只是

读取 X 轴值，但您可以使用自定义值覆盖）。

#define YACCEL_MIN XACCEL_MIN

#define YACCEL_MAX XACCEL_MAX

#define YMOUSE_RANGE XMOUSE_RANGE

#define YMOUSE_SCALE 1

将此设置为 true 可将鼠标 X/Y 轴与电路板 X/Y 轴（您想要的

如果握住 USB 电缆朝上）。

#define FLIP_AXES true

浮点线性插值函数，它采用 1 内的值

range 并将其映射到另一个 range 中的新值。这用于转换

每个加速度轴都指向鼠标速度/速度。有关详细信息，请参阅此页面

关于方程式： https://en.wikipedia.org/wiki/Linear_interpolatio......

float lerp（浮点数 x， 浮点数 x0， 浮点数 x1， 浮点数 y0， 浮点数 y1） {

检查输入值 （x） 是否超出其所需范围，并钳制到

那些最小/最大 Y 值。

如果 （x <= x0） {

返回 y0;

}

else if （x >= x1） {

返回 y1;

}

否则，根据 x 在其范围内的位置计算值 y，并且

所需的 y 最小值和最大值。

返回 y0 + （y1-y0）*（（x-x0）/（x1-x0））;

}

无效 setup（） {

初始化 Circuit Playground 库。

CircuitPlayground.begin（）;

初始化 Arduino 鼠标库。

Mouse.begin（） 开始的 Mouse.begin（） 中;

}

void loop（） {

检查滑动开关是否已启用（在 + 上），如果没有，则退出

并再次运行 Loop。这使您可以打开/关闭鼠标移动

滑动开关。

如果 （！CircuitPlayground.slideSwitch（）） {

返回;

}

抓取初始的左右按钮状态，以便稍后检查它们是否被按下

或释放。在循环的早期执行此作，以便其他处理可能需要一些时间

时间和按钮状态变化。

布尔值 left_first = CircuitPlayground.leftButton（）;

布尔值 right_first = CircuitPlayground.rightButton（）;

抓取 x、y 加速度值（以 m/s^2 为单位）。

修改

原始编码从 motionX 和 motionY 更改为 motionZ 和 motionY。

浮点 x = CircuitPlayground.motionZ（）;

浮点 y = CircuitPlayground.motionY（）;

使用加速度的大小来插值鼠标速度。

浮点数 x_mag = abs（x）;

浮点数 x_mouse = lerp（x_mag， XACCEL_MIN， XACCEL_MAX， 0.0， XMOUSE_RANGE）;

浮点数 y_mag = abs（y）;

浮点数 y_mouse = lerp（y_mag， YACCEL_MIN， YACCEL_MAX， 0.0， YMOUSE_RANGE）;

根据加速度的方向更改鼠标方向。

如果 （x < 0） {

x_mouse *= -1.0;

}

if （y < 0） {

y_mouse *= -1.0;

}

将任何全局缩放应用于轴（例如翻转它）并截断

设置为整数值。

x_mouse = floor（x_mouse*XMOUSE_SCALE）;

y_mouse = floor（y_mouse*YMOUSE_SCALE）;

移动鼠标。

如果 （！FLIP_AXES） {

非翻转轴，只需将板 X/Y 映射到鼠标 X/Y。

Mouse.move（（int）x_mouse， （int）y_mouse， 0）;

}

else {

翻转斧头，交换它们。

Mouse.move（（int）y_mouse， （int）x_mouse， 0）;

}

等待按钮状态更改并稍微减慢处理速度的小延迟。

延迟 （10）;

获取第二个按钮状态读数以检查按钮是否被按下或

释放。

布尔值 left_second = CircuitPlayground.leftButton（）;

布尔值 right_second = CircuitPlayground.rightButton（）;

检查是否按下/松开左键。

if （！left_first & left_second） {

先低后高，按下按钮！

鼠标.press（MOUSE_LEFT）;

}

else if （left_first & ！left_second） {

高后低，按钮松开！

鼠标.release（MOUSE_LEFT）;

}

检查是否按下/松开了右键。

如果 （！right_first & right_second） {

先低后高，按下按钮！

鼠标.press（MOUSE_RIGHT）;

}

else if （right_first & ！right_second） {

高后低，按钮松开！

鼠标.release（MOUSE_RIGHT）;

}

}

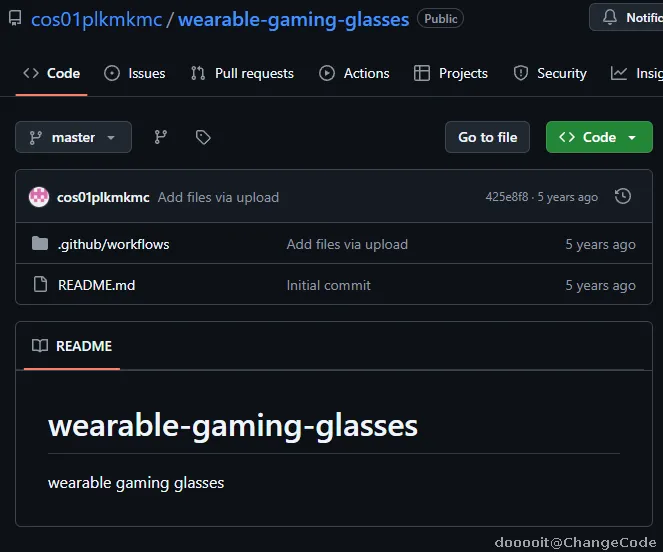

https://github.com/cos01plkmkmc/wearable-gaming-glasses

元件：

1. Circuit Playground Express 赛道快车
2. 线刀头

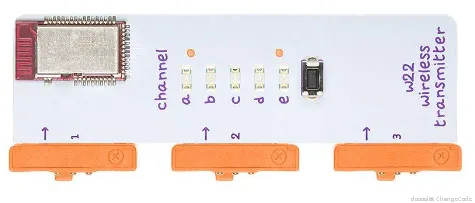

3. RF 5 通道发射器钻头

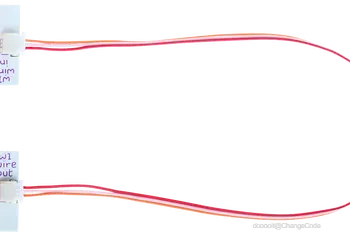

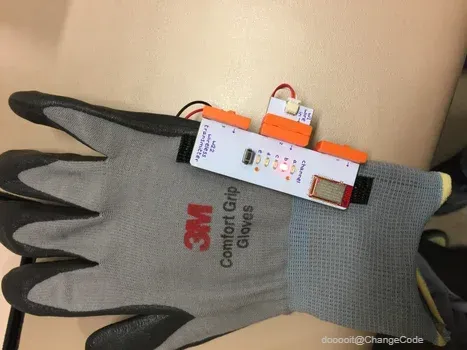

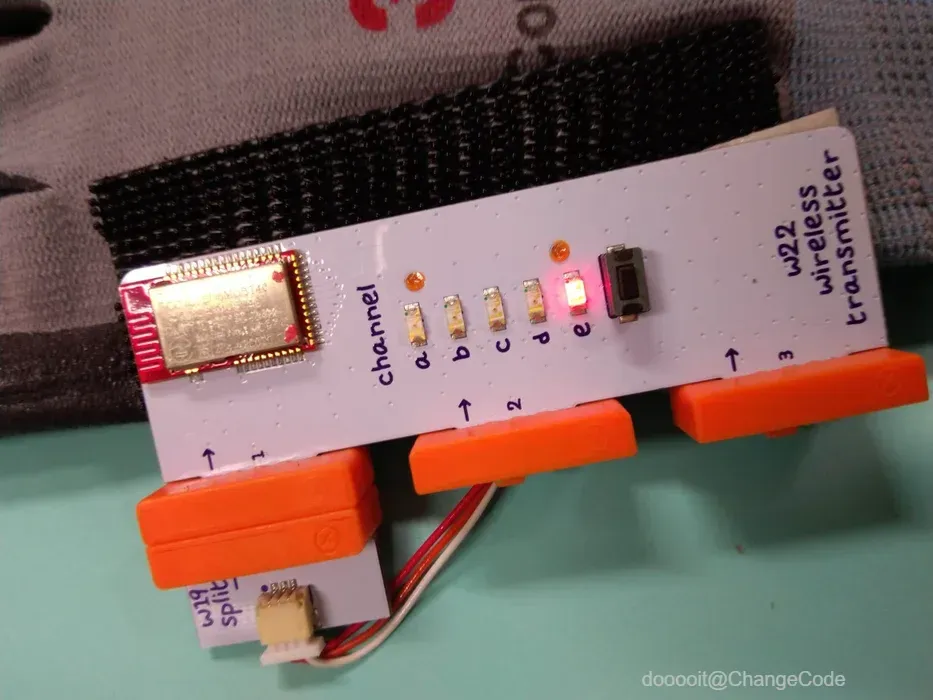

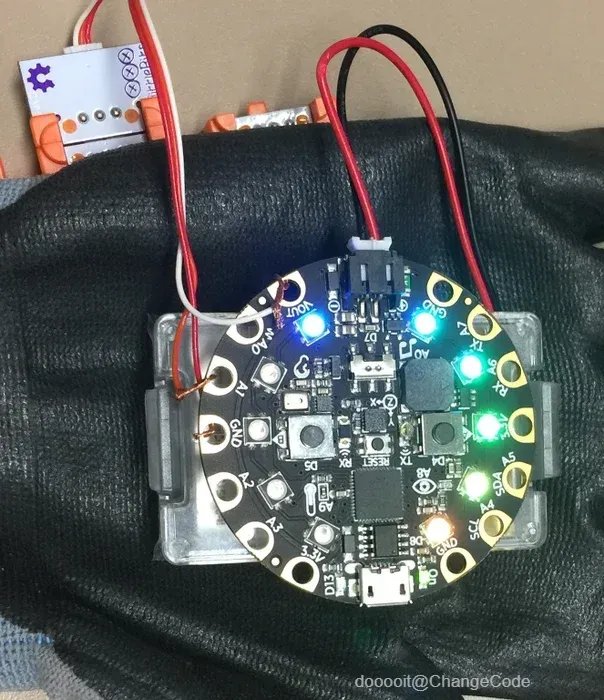

使用切成两半的线刀将电路 playground express 的 A1、GND 和 Vout 连接到 5 通道射频发射器。

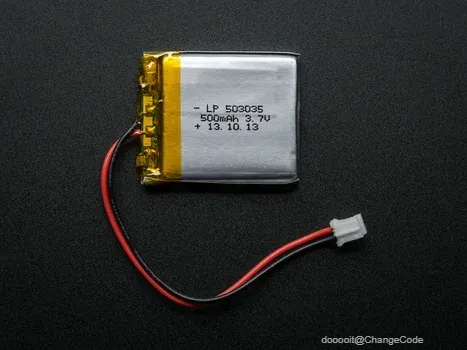

使用正品 JST 连接器将锂离子聚合物电池 - 3.7v 500mAh 连接到 adafruit circuit playground express。

锂离子聚合物电池预装了如图所示的正品 2 针 JST-PH 连接器，并包括必要的保护电路。因为锂离子聚合物电池有一个正品 JST 连接器，而不是仿冒接头，所以电缆不会卡住或卡在匹配的 JST 插孔中，它们可以顺畅地卡入和卡出。

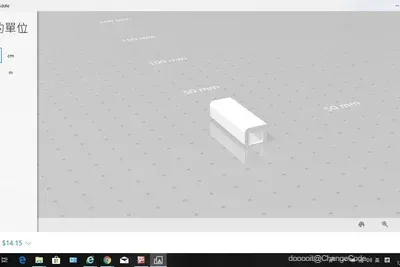

1. 3D 打印用于存放锂离子电池的盒子。请勿将锂离子电池直接粘在 circuit playground express 和手套上。这是非常危险的，因为坏掉的锂离子电池会爆炸。
2. 将盒子粘在手套上。
3. 将 circuit playground express 粘在盒子上。

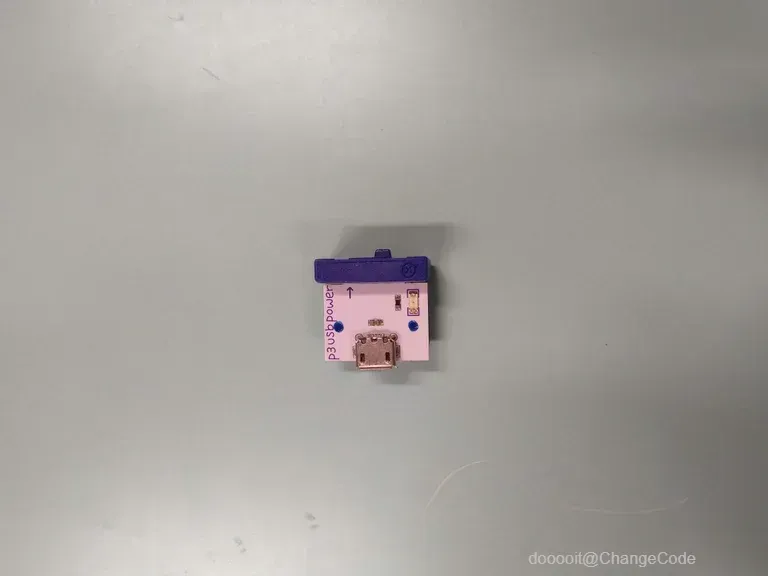

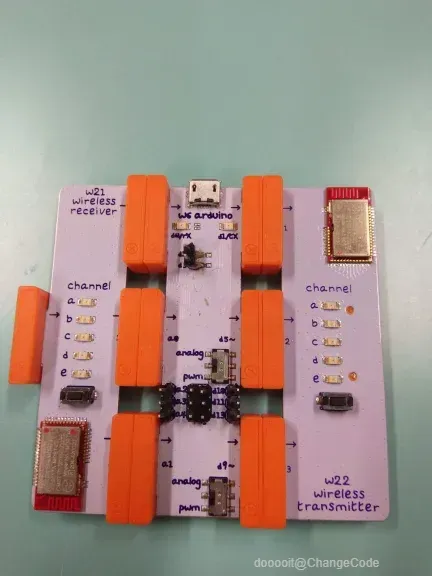

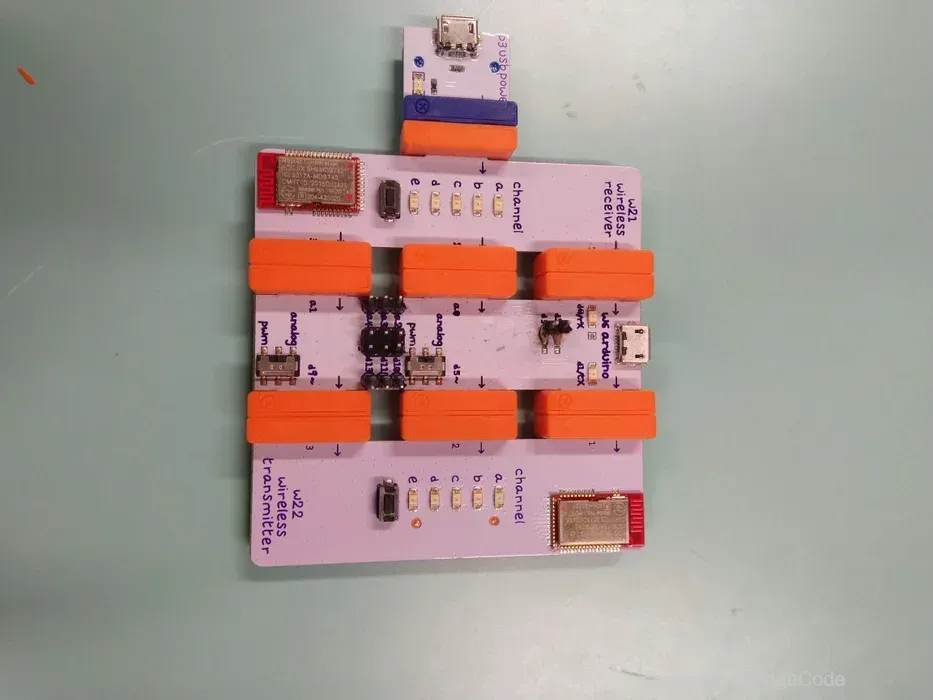

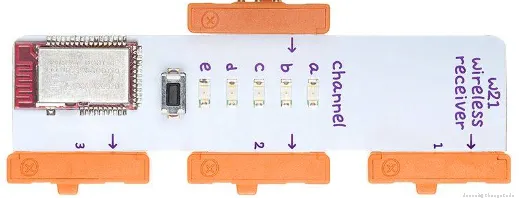

1. 电源位连接到 5 通道射频接收器位
2. 5 通道射频接收器位连接到 Arduino 位
3. Arduino 位连接到 5 通道射频发射器位

将 USB 电源连接到电源位和 Arduino 位。 两个端口都应连接到 5V USB 电源。否则，电路无法正常工作。Arduino 位分析从无线手套接收到的 RF 信号。如果接收到的射频无线信号是“热火”，Arduino 位控制 Street Fighter 释放热火的刮擦游戏。此外，Arduino 位通过使用 RF 5 通道发射器将控制信号提供给振动接收器。玩家可以感觉到振动作为攻击。

从可穿戴游戏手套的射频发射器位到连接到 Arduino 位的射频接收器位的无线通信应占用一个信道。此外，从连接到 Arduino 位的 RF 发射器位到连接到振动位的 RF 接收器位的无线通信应占用另一个信道。可以分配五个通道。例如，在此项目中选择了通道 a 和通道 b。

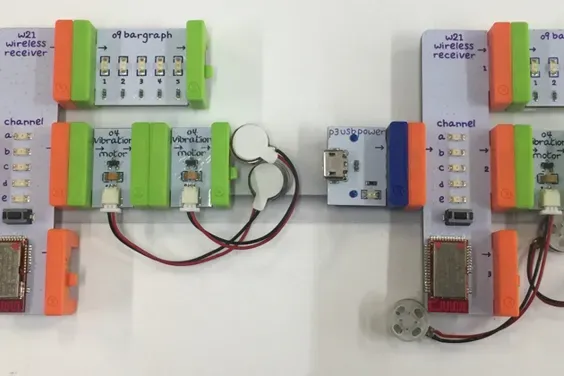

振动接收器 = 功率位 + 5 通道射频接收器位 + 振动位 + 条形图位

振动接收器接收来自 Arduino 位的信号，表明振动接收器可以安装在夹克、裤子、手套或鞋子中。玩家可以感觉到来自敌人的攻击，这意味着玩家会感受到振动。此外，bargraph bit 将打开。

1. 安装 ARDUINO arduino-1.8.5-windows
2. 安装 JAVA jre-8u144-windows-x64
3. 编译并加载 littleBits_Scratch2.ino 到 Arduino 位
4. 执行 scratch2LittleBits
5. 在 SCRATCH 中，导入 （SHIFT+ FILE） scratch2LittleBitsDEF.json

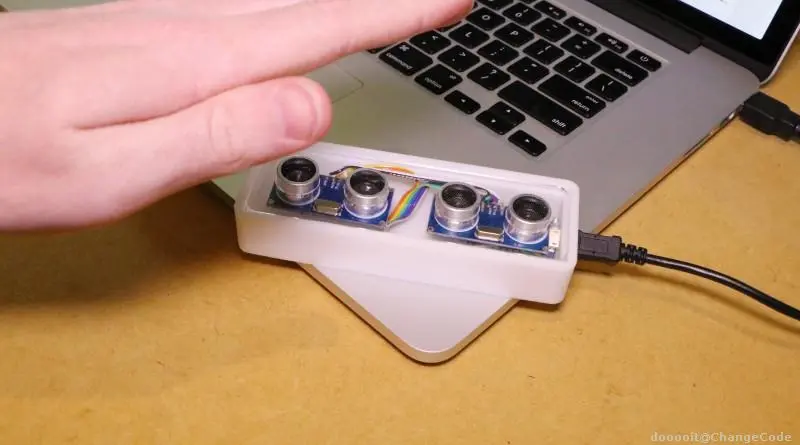

http://www.mrhobbytronics.com/arduino-gesture-cont...

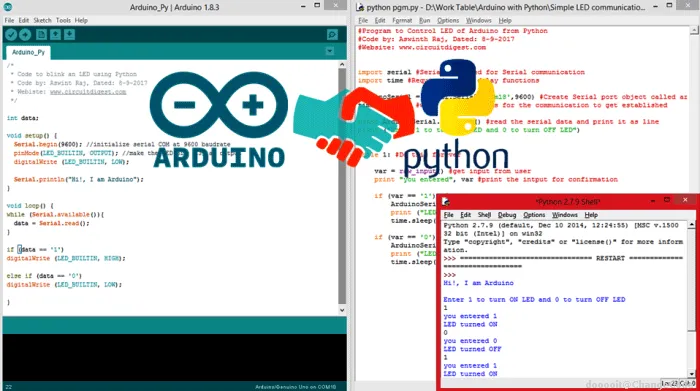

https://circuitdigest.com/microcontroller-projects...

https://littlebits.com/tips-tricks/arduino-bit-tut...

https://littlebits.com/tips-tricks/tips-tricks-ard...

将 hot_fire_final.ino 加载并编译到 Circuit Playground Express 中。

min_light、max_light 和 time_count 因环境不同而有所不同。

uint8_t min_light = 30;

uint8_t max_light = 100;

uint8_t time_count= 1000;2 秒

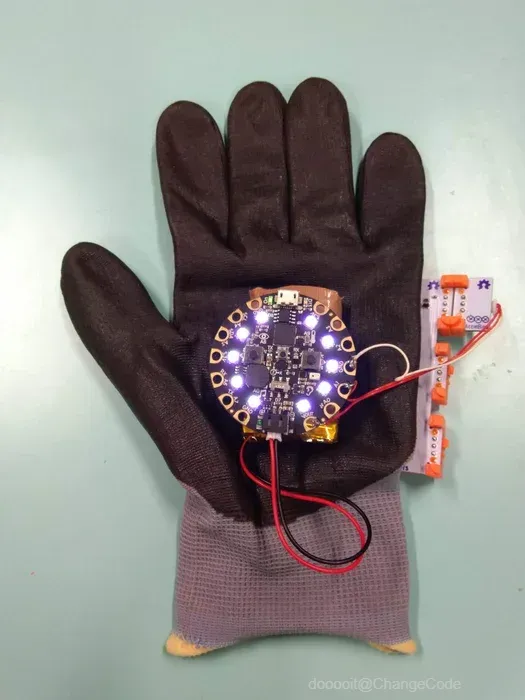

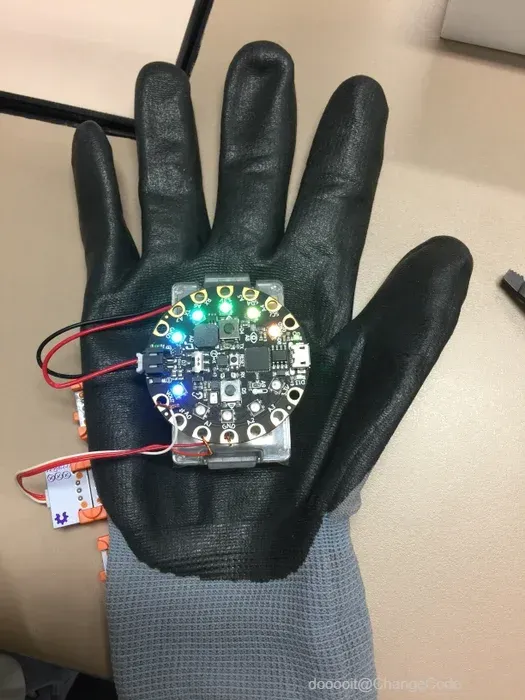

circuit playground express 检测光强度。如果手指覆盖电路 playground express 的光传感器 2 秒钟，然后松开手指，电路 playground express 将通过发射器位和接收器位向 Arduino 位发送“热火信号”。此外，当手指遮住电路游乐场快车的光感应器时，10 个 LED 亮起，就像将电力储存到吸引手套中一样。

while （（CircuitPlayground.lightSensor（） < min_light） & & （count >= time_count）） {

延迟 （200）;

计数 = 计数 + 200;}

if （（CircuitPlayground.lightSensor（） < min_light） & （count >= time_count）） { Serial.println（“它大于或等于 time_count”）;

10 像素 LED 亮起

生成 10 个 LED 的彩虹色

do {// 轻点像素

CircuitPlayground.setPixelColor（像素 ++， CircuitPlayground.colorWheel（25 * 像素））;

if （pixeln == 11） {

像素 = 0;

CircuitPlayground.clearPixels（）的}

Serial.println（CircuitPlayground.lightSensor（）， DEC）;

延迟 （100）;

}while （CircuitPlayground.lightSensor（） < min_light）;

所有白色 LED 亮起，引脚 6 设置为 HIGH 200ms，然后设置为 LOW。然后，它将等待大约 2.2 秒。

if （（count>=time_count）&&（CircuitPlayground.lightSensor（） >=max_light））{ Serial.print（“已发射!!!!!!!!!!!!”）;

for （int i=0; i <= 255; i++）{

CircuitPlayground.setPixelColor（像素 ++， CircuitPlayground.colorWheel（25 * 像素））;

if （pixeln == 11） {

像素 = 0;

CircuitPlayground.clearPixels（）的}

延迟 （10）;}

digitalWrite（6， 高）;

延迟 （200）;

digitalWrite（6， 低）;

打开 LED（HIGH 是电压级别）

延迟 （1000）;

for （int i=0; i<=10; i++）{

CircuitPlayground.setPixelColor（i， 255， 255， 255）;}

延迟 （1000）;等一下

通过将电压设置为低电平来关闭 LED

延迟 （1000）;等一下

CircuitPlayground.clearPixels（）的}

CircuitPlayground.clearPixels（）的

延迟 （200）;

1. 下载 littleBits_Scratch2.ino 的链接。
2. https://github.com/electronicadivertida/scratch2Li...
3. 编译并加载 littleBits_Scratch2.ino

下载 scratch2LittleBits

1. https://github.com/electronicadivertida/scratch2Li...
2. 刮擦 2LittleBits
3. Scratch 2.0 OFFLINE 的 littleBits 扩展，感谢 https://github.com/khanning/scratch-littlebits-ex...将 littleBits 连接到 Scratch 2 Stand Alone。
4. 执行 scratch2LittleBits

下载 scratch2LittleBitsDEF.json

1. https://github.com/electronicadivertida/scratch2Mu...
2. 在 SCRATCH 中，import （SHIFT+ FILE） scratch2LittleBitsDEF.json

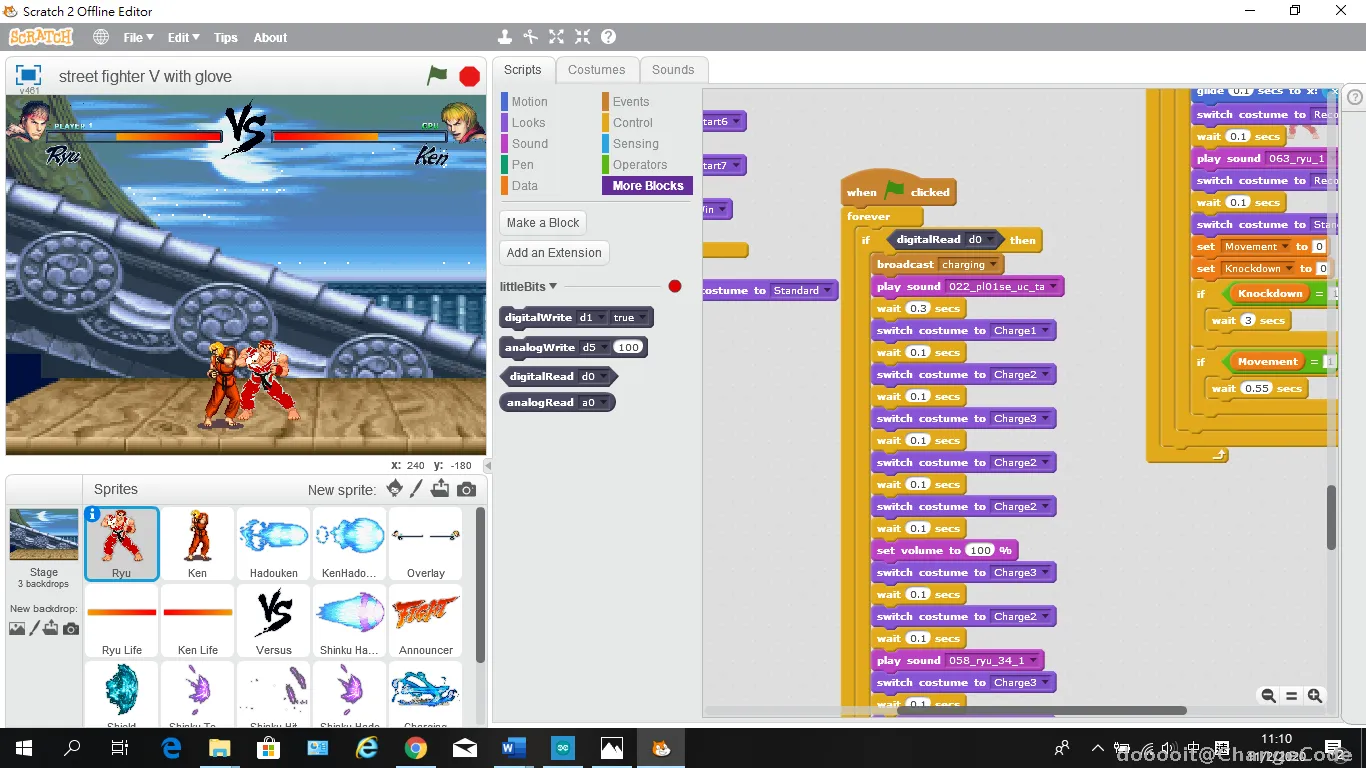

3. 打开文件 street fighter V scratch 程序，该程序可以在 scratch MIT 中下载，带手套

无线游戏手套 - 热火演示。

手指盖住 circuit playground express 的光传感器，然后手指松开。彩虹灯，然后白灯亮起。
